YAMAHA KODIAK 450 2021 Notices Demploi (in French)

9-3
9
FBU36872Tableau des entretiens périodiques : Système antipollutionN.B.Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.
 Pour les véhicules équipés d’un compteur kilométrique ou d’un compteur horaire, suivre la fréquence
d’entretien indiquée en mois si le VTT n’a pas atteint la distance indiquée ou les heures de fonctionne-
ment du moteur indiquées.
 L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha. Nº ÉLÉMENTS CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 *Canalisation de car-
burant • Contrôler l’état des durites d’alimentation et les
remplacer si elles sont abîmées. √√√
2Bougie • Contrôler l’état et nettoyer, régler l’écartement
des électrodes ou remplacer si nécessaire. √√√√√
3 *Soupapes • Contrôler le jeu de soupape et le régler si néces-
saire. √ √√√
4 *Circuit de ventila-
tion du carter mo-
teur • Contrôler l’état de la durite de mise à l’air et la
remplacer si elle est abîmée. √√√
UBEY60F0.book Page 3 Friday, July 24, 2020 9:36 AM

9-4
9
5*Système d’échap-
pement • S’assurer de l’absence de fuites et remplacer tout
joint abîmé.
• Contrôler le serrage de tous les colliers à vis et les raccords, et les serrer si nécessaire. √√√
6 Pare-étincelles • Nettoyer. √√√
7 *Système d’admis-
sion d’air à l’échap-
pement • S’assurer du bon état du clapet de coupure d’air,
du clapet flexible et de la durite.
• Contrôler l’état et nettoyer ou remplacer si néces- saire. √√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBEY60F0.book Page 4 Friday, July 24, 2020 9:36 AM

9-5
9
FBU36893Tableau des entretiens périodiques: Entretien général et graissageN.B.Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.
 Pour les véhicules équipés d’un compteur kilométrique ou d’un compteur horaire, suivre la fréquence
d’entretien indiquée en mois si le VTT n’a pas atteint la distance indiquée ou les heures de fonctionne-
ment du moteur indiquées.
 L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha. Nº ÉLÉMENTS CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 Élément du filtre à
air
• Nettoyer et remplacer si nécessaire. Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié- reuses)
2 Élément du filtre à
air secondaire • Nettoyer et remplacer si nécessaire. Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié- reuses)
UBEY60F0.book Page 5 Friday, July 24, 2020 9:36 AM

9-6
9
3*Frein avant • Contrôler le fonctionnement et corriger si néces-
saire.
• Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
• Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Frein arrière • Contrôler le fonctionnement et corriger si néces-
saire.
• Contrôler la garde de levier et de la pédale de frein et la régler si nécessaire. √√√√√
• Contrôler l’usure des disques de friction de frein et les remplacer si nécessaire. √ √√√
5 *Durites de frein • Contrôler l’état et remplacer si nécessaire.
√√√√
• Remplacer. Tous les 4 ans
6 *Liquide de frein • Changer. Tous les 2 ans
7 *Roues • Contrôler le voile et l’état et remplacer si néces-
saire. √ √√√
8 *Pneus • Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
• Contrôler la pression de gonflage et l’équilibrage, et corriger si nécessaire. √ √√√
9 *Roulements de
moyeu de roue • Contrôler l’état et le serrage, et remplacer si né-
cessaire. √ √√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBEY60F0.book Page 6 Friday, July 24, 2020 9:36 AM

9-7
9
10*Courroie trapézoï-
dale • Contrôler l’usure et l’état, et remplacer si néces-
saire. √ √√√
11 *Joint de cardan
d’arbre de trans-
mission • Lubrifier à la graisse à base de savon au lithium.
√√√
12 *Visserie du châssis • S’assurer que toutes les vis et tous les écrous
sont correctement serrés. √√√√√
13 *Combinés ressort-
amortisseur • Contrôler le fonctionneme
nt et corriger si néces-
saire.
• S’assurer de l’absence de fuites d’huile et rem- placer si nécessaire. √√√
14 *Bagues de barre
stabilisatrice
• Contrôler l’état et remplacer si nécessaire.
√√√
15 *Pivots de fusée ar-
rière • Lubrifier à la graisse à base de savon au lithium.
√√√
16 *Arbre de direction • Lubrifier à la graisse à base de savon au lithium. √√√
17 *Direction • Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
• Contrôler le pincement et le régler si nécessaire. √√√√√
18 *Ancrages du mo-
teur • Contrôler l’état et remplacer si nécessaire.
√√√
19 *Soufflets d’essieu • Contrôler l’état et remplacer si nécessaire. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBEY60F0.book Page 7 Friday, July 24, 2020 9:36 AM

9-8
9
20 Huile moteur• Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √ √√√
21 Cartouche du filtre
à huile moteur
• Remplacer.
√√√
22 *Crépine d’huile mo-
teur • Nettoyer.
√√√
23 Huile de différentiel • Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √√
24 Huile de couple co-
nique arrière • Changer.
• S’assurer de l’absence de fuites d’huile et corri-
ger si nécessaire. √ √√√
25 Circuit de refroidis-
sement • Contrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire. √√√√√
• Remplacer le liquide de refroidissement. Tous les 2 ans
26 *Pièces mobiles et
câbles
• Lubrifier.
√√√√
27 *Levier des gaz • Contrôler le fonctionnement.
• Contrôler la garde de levier des gaz et la régler si
nécessaire.
• Lubrifier le câble et le logement de levier. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBEY60F0.book Page 8 Friday, July 24, 2020 9:36 AM

9-9
9
FBU28392N.B.Il est nécessaire d’augmenter la fréquence d’entretien de certains éléments lorsque le véhicule est utilisé
dans des zones particulièrement poussiéreuses ou humides, ou s’il est conduit à pleins gaz.
 Entretien des freins hydrauliques
• Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
• Remplacer les composants internes du maître-cylindre et des étriers et changer le liquide de frein tous
les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées. 28 *Contacteur de feu
stop sur freins
avant et arrière • Contrôler le fonctionneme
nt et corriger si néces-
saire. √√√√√
29 *Éclairage et contac-
teurs • Contrôler le fonctionneme
nt et corriger si néces-
saire.
• Régler le faisceau des phares. √√√√√
Nº ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320UBEY60F0.book Page 9 Friday, July 24, 2020 9:36 AM

9-10
9

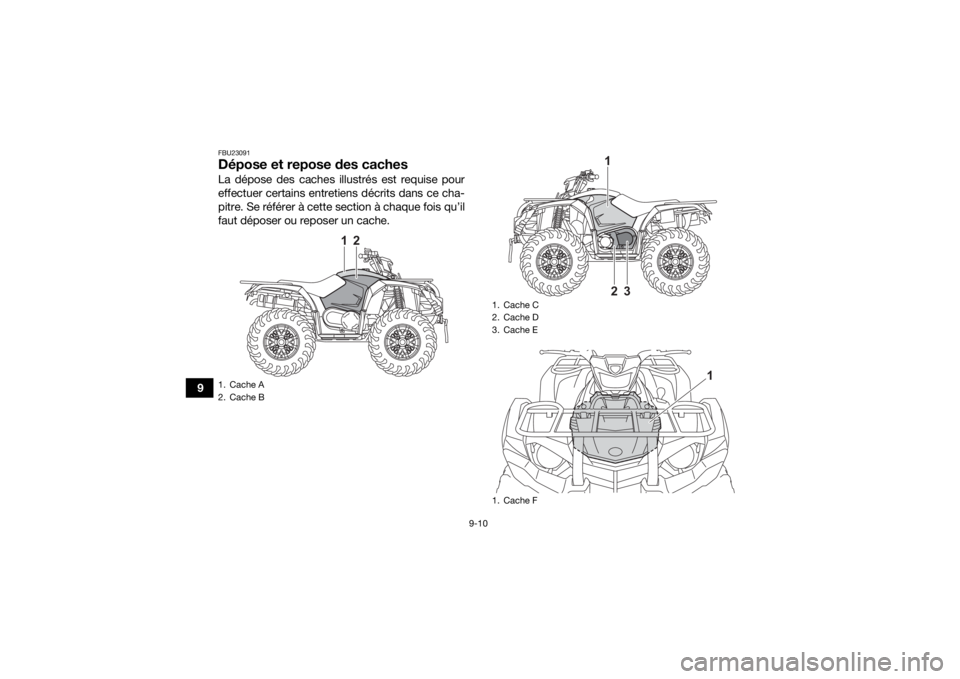

FBU23091Dépose et repose des cachesLa dépose des caches illustrés est requise pour
effectuer certains entretiens décrits dans ce cha-
pitre. Se référer à cette section à chaque fois qu’il
faut déposer ou reposer un cache.1. Cache A
2. Cache B
2
1
1. Cache C
2. Cache a
3. Cache b
1. Cache c
1
3
2
1
UBEY60F0.book Page 10 Friday, July 24, 2020 9:36 AM

9-11
9

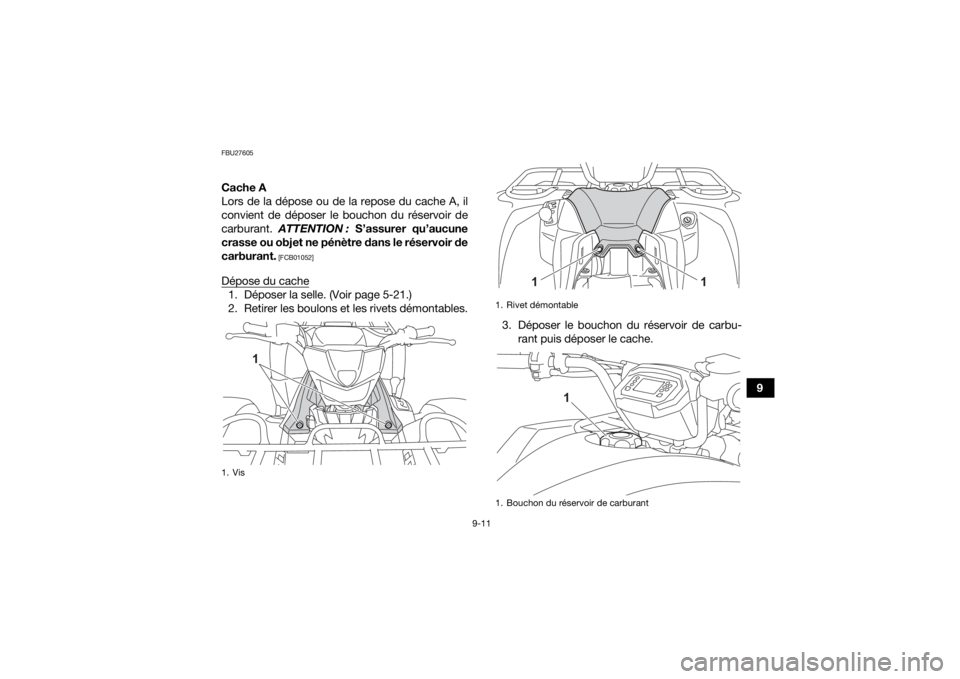

FBU27605Cache A
Lors de la dépose ou de la repose du cache A, il
convient de déposer le bouchon du réservoir de
carburant. ATTENTION : S’assurer qu’aucune
crasse ou objet ne pénètre dans le réservoir de
carburant.
[FCB01052]
Dépose du cache1. Déposer la selle. (Voir page 5-21.)
2. Retirer les boulons et les rivets démontables.
3. Déposer le bouchon du réservoir de carbu-rant puis déposer le cache.1. Vis
1
1. Rivet d

9-12
94. Remettre le bouchon du réservoir de carbu-
rant en place.
Mise en place du cache
1. Retirer le bouchon du réservoir de carburant.
2. Placer le cache sur le tube de remplissage du réservoir de carburant, puis reposer le bou-
chon du réservoir de carburant.
3. Remonter les boulons et les rivets démon- tables.
4. Remettre la selle en place. Caches B et C
Lors de la dépose ou de la repose du cache C, le
sélecteur de marche doit être sorti de sa position
de stationnement. Appuyer sur la pédale de frein
et placer le sélecteur de marche en position de
marche arrière.

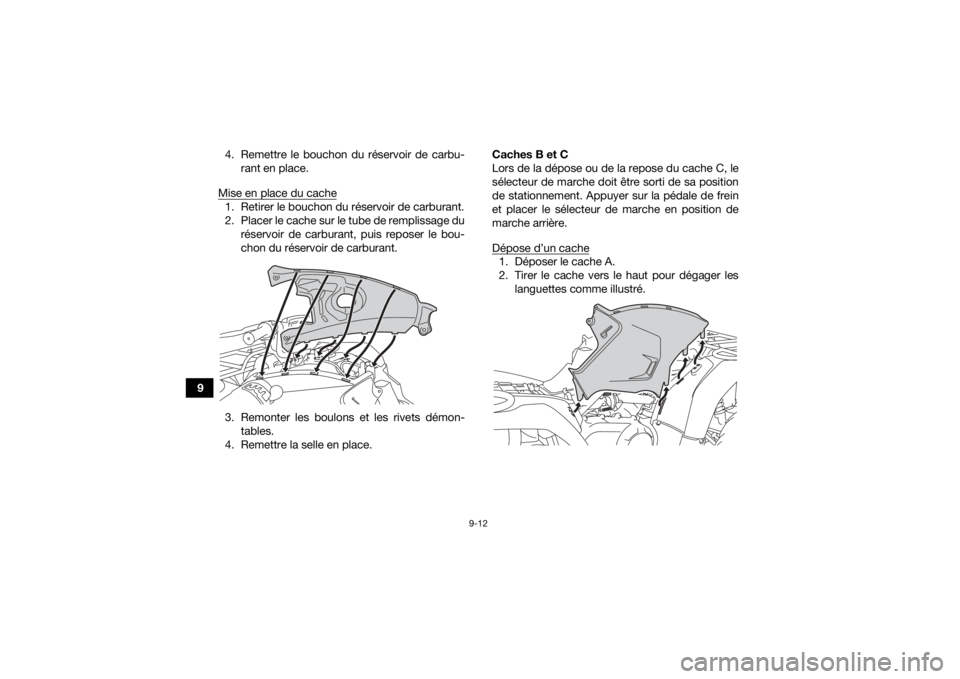

Dépose d’un cache
1. Déposer le cache A.
2. Tirer le cache vers le haut pour dégager les
languettes comme illustré.
UBEY60F0.book Page 12 Friday, July 24, 2020 9:36 AM
