YAMAHA KODIAK 700 2018 Manuale de Empleo (in Spanish)

8-32
8
8. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averigüe la causa.
SBU23471Líquido refrigeranteDebe comprobar el nivel de líquido refrigerante
antes de cada utilización. Además, debe cambiar
el líquido refrigerante según los intervalos que se
especifican en el cuadro de mantenimiento perió-
dico y engrase.SBU34201Para comprobar el nivel de líquido refrigerante1. Aparque el ATV en una superficie nivelada.NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor. 2. Compruebe el nivel de líquido refrigerante en el depósito.
NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo. 3. Si el líquido refrigerante se encuentra en lamarca de nivel mínimo o por debajo de ella,
desmonte los paneles A y C para acceder al
depósito de líquido refrigerante. (Véase la pá-
gina 8-11).
4. Quite el tapón del depósito, añada líquido re- frigerante o agua destilada hasta la marca de
nivel máximo, coloque el tapón y seguida-
mente monte los paneles. ATENCIÓN: Si no
Par de apriete:
Perno de llenado de aceite del diferencial:23 N·m (2.3 kgf·m, 17 lb·ft)1. Marca de nivel máximo
2. Marca de nivel mínimo
12
UB1662S0.book Page 32 Tuesday, April 18, 2017 10:59 AM

8-33
8dispone de líquido refrigerante, utilice en
su lugar agua destilada o agua blanda del
grifo. No utilice agua dura o agua salada,
ya que resultan perjudiciales para el mo-
tor. Si ha utilizado agua en lugar de líquido
refrigerante, sustitúyala por líquido refri-
gerante lo antes posible; de lo contrario el
sistema de refrigeración no estará prote-
gido contra las heladas y la corrosión. Si
ha añadido agua al líquido refrigerante,
haga comprobar lo antes posible en un
concesionario Yamaha el contenido de
anticongelante en el líquido refrigerante;
de lo contrario disminuirá la eficacia del lí-
quido refrigerante.
[SCB01012]
NOTA
El ventilador del radiador se activa o desactiva
automáticamente en función de la temperatura
del líquido refrigerante del radiador.
 Si el motor se recalienta, consulte las instruc-
ciones adicionales de la página 8-73. 1. Tapón del depósito de líquido refrigeranteCapacidad del depósito de líquido refrigeran-
te (hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
1
UB1662S0.book Page 33 Tuesday, April 18, 2017 10:59 AM

8-34
8
SBU34211Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01891Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa. 1. Aparque el ATV en una superficie nivelada.
2. Desmonte los paneles A, B, C, y D. (Véase lapágina 8-11).
3. Desmonte el reposapiés quitando los pernos y las tuercas. 4. Quite el tapón del radiador.
1. Reposapiés
2. Perno y tuerca
3. Perno
3
2
2
3
1
UB1662S0.book Page 34 Tuesday, April 18, 2017 10:59 AM

8-35
85. Sitúe un recipiente debajo del motor y extrai-
ga el perno de drenaje del líquido refrigerante
con la junta. (Utilice un cuenco u objeto simi-
lar, como se muestra, para evitar que se de-
rrame líquido refrigerante en la protección del
motor).
1. Tapa del radiador
1. Perno de drenaje del líquido refrigerante
2. Junta
1. Cuenco
1
2
1
UB1662S0.book Page 35 Tuesday, April 18, 2017 10:59 AM

8-36
8
6. Coloque un recipiente debajo del depósito de
líquido refrigerante para recoger el líquido re-
frigerante usado.
7. Quite el tapón del depósito de líquido refrige- rante.
8. Desconecte el tubo flexible del depósito de refrigerante y vacíe el refrigerante del depósi-
to.
9. Después de vaciarlo, enjuague bien el siste- ma de refrigeración con agua del grifo limpia.
10. Coloque el perno de drenaje del refrigerante con la junta nueva y apriételo con el par espe-
cificado. 11. Conecte el tubo flexible del depósito de refri-
gerante.
12. Vierta líquido refrigerante del tipo recomen- dado en el radiador hasta que esté lleno.
13. Vierta líquido refrigerante del tipo recomen- dado en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
ATENCIÓN: Mezcle anticongelante única-
mente con agua destilada. No obstante, si
no dispone de agua destilada puede utili-
zar agua tratada. No utilice agua dura o
agua salada, ya que resultan perjudiciales
para el motor.
[SCB00992]
1. Tubo flexible del depósito de líquido refrigerante
Par de apriete: Perno de drenaje del líquido refrigerante:8 N·m (0.8 kgf·m, 5.9 lb·ft)
UB1662S0.book Page 36 Tuesday, April 18, 2017 10:59 AM

8-37
814. Afloje el tornillo de purga de aire de la bomba
de agua, sin extraerlo, para que salga el aire
por el orificio. 15. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la bomba de agua con el par especifi-
cado.
16. Desmonte el panel E. (Véase la página 8-11).
17. Afloje el tornillo de purga de aire de la culata, sin extraerlo, para que salga el aire por el ori-
ficio.
Proporción de la mezcla anticongelante/agua:
1:1
Anticongelante recomendado: Anticongelante de alta calidad al etileno gli-
col con inhibidores de corrosión para moto-
res de aluminio
Cantidad de líquido refrigerante: Radiador (incluidos todos los pasos):1.76 L (1.86 US qt, 1.55 Imp.qt)
Depósito de líquido refrigerante (hasta la
marca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
1. Perno purgador de aire de la bomba de aguaPar de apriete:Tornillo de purga de aire de la bomba de
agua:8 N·m (0.8 kgf·m, 5.9 lb·ft)
1
UB1662S0.book Page 37 Tuesday, April 18, 2017 10:59 AM

8-38
8
18. Cuando empiece a salir refrigerante del orifi-
cio del tornillo, apriete el tornillo de purga de
aire de la culata con el par especificado.
19. Arranque el motor y déjelo al ralentí diez mi- nutos.
20. Acelere cinco veces.
21. Vierta líquido refrigerante adicional en el ra- diador hasta que esté lleno. 22. Pare el motor y deje que se enfríe. Si el nivel
de refrigerante ha descendido después de
haberse enfriado el motor, añada líquido refri-
gerante hasta que este llegue a la parte supe-
rior del radiador; seguidamente coloque el
tapón del radiador.
23. Arranque el motor y compruebe si se pierde líquido refrigerante.
NOTASi observa alguna fuga, haga revisar el sistema de
refrigeración en un concesionario Yamaha. 24. Monte el reposapiés colocando los pernos ylas tuercas y, a continuación, apriételos con
el par especificado.
1. Perno purgador de aire de la culataPar de apriete:Tornillo de purga de aire de la culata:10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
UB1662S0.book Page 38 Tuesday, April 18, 2017 10:59 AM

8-39
8

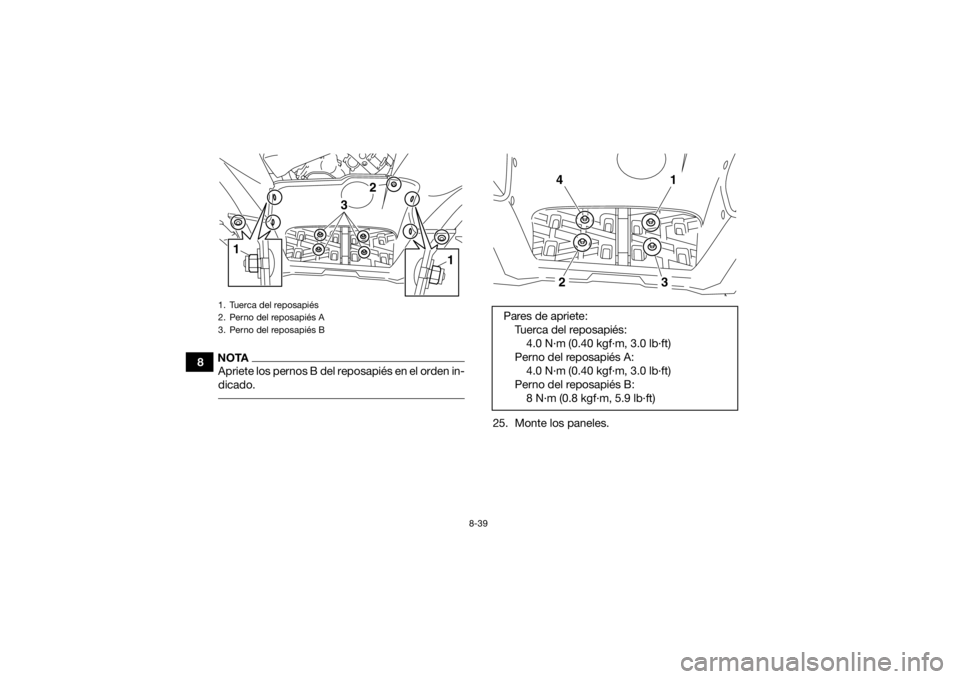

NOTAApriete los pernos B del reposapiés en el orden in-
dicado.
25. Monte los paneles.
1. Tuerca del reposapiés
2. Perno del reposapiés A
3. Perno del reposapiés B
3
1
2
1
Pares de apriete:Tuerca del reposapiés:4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
Perno del reposapiés A: 4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
Perno del reposapiés B: 8 N·m (0.8 kgf·m, 5.9 lb·ft)
4
1
2
3
UB1662S0.book Page 39 Tuesday, April 18, 2017 10:59 AM

8-40
8
SBU34232Limpieza del filtro de aireDebe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie o cambie el filtro de
aire con mayor frecuencia si utiliza el vehículo en
lugares especialmente húmedos o polvorientos.NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo. 1. Sitúe el ATV sobre una superficie nivelada.2. Desmonte el asiento. (Véase la página 4-21).
3. Retire la cubierta de la caja del filtro de aire
desenganchando las sujeciones.
4. Extraiga el filtro de aire de su caja.1. Tubo de vaciado de la caja del filtro de aire
1
1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1 2
1
UB1662S0.book Page 40 Tuesday, April 18, 2017 10:59 AM

8-41
85. Retire la placa de fijación del filtro de aire y
extraiga el material esponjoso de la rejilla del
filtro del aire. 6. Lave el material esponjoso con disolvente,
suavemente pero a fondo. ¡ADVERTENCIA!
Utilice siempre disolvente para la limpieza
de piezas. No utilice nunca disolventes
con una temperatura de inflamabilidad
baja o gasolina, pues el motor podría in-
cendiarse o explotar.
[SWB01943]
7. Escurra el exceso de disolvente del material esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00442]

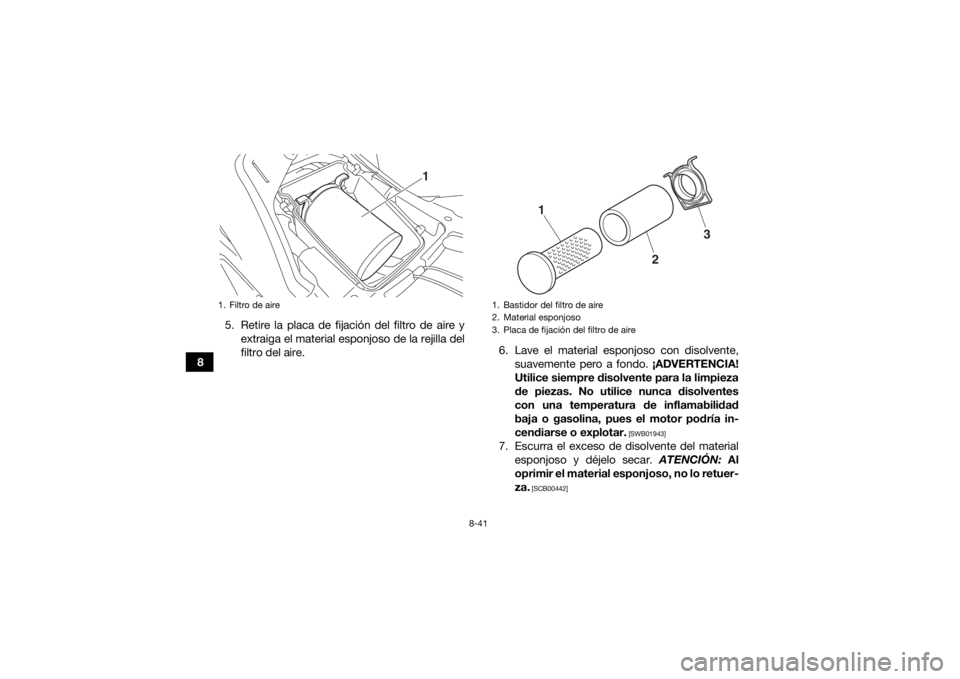

1. Filtro de aire
1
1. Bastidor del filtro de aire
2. Material esponjoso
3. Placa de fijación del filtro de aire
3
2
1
UB1662S0.book Page 41 Tuesday, April 18, 2017 10:59 AM
