YAMAHA KODIAK 700 2018 Manuale de Empleo (in Spanish)

4-21
4
producen detonaciones (o autoencendido), utilice
gasolina de otra marca. El uso de gasolina sin plo-
mo prolonga la vida útil de la bujía y reduce los
costes de mantenimiento.
SBU34141AsientoPara desmontar el asiento
Tire hacia arriba del asiento por la parte trasera y
luego tire del asiento hacia atrás. Para montar el asiento
Introduzca los salientes de la parte delantera del
asiento en los soportes de este y, a continuación,
empuje el asiento hacia abajo por la parte trasera
para bloquearlo. Asegúrese de que el asiento esté
bien fijo.1. Asiento
1
1. Saliente
2. Soporte del asiento
1
12
2
UB1662S0.book Page 21 Tuesday, April 18, 2017 10:59 AM

4-22
4

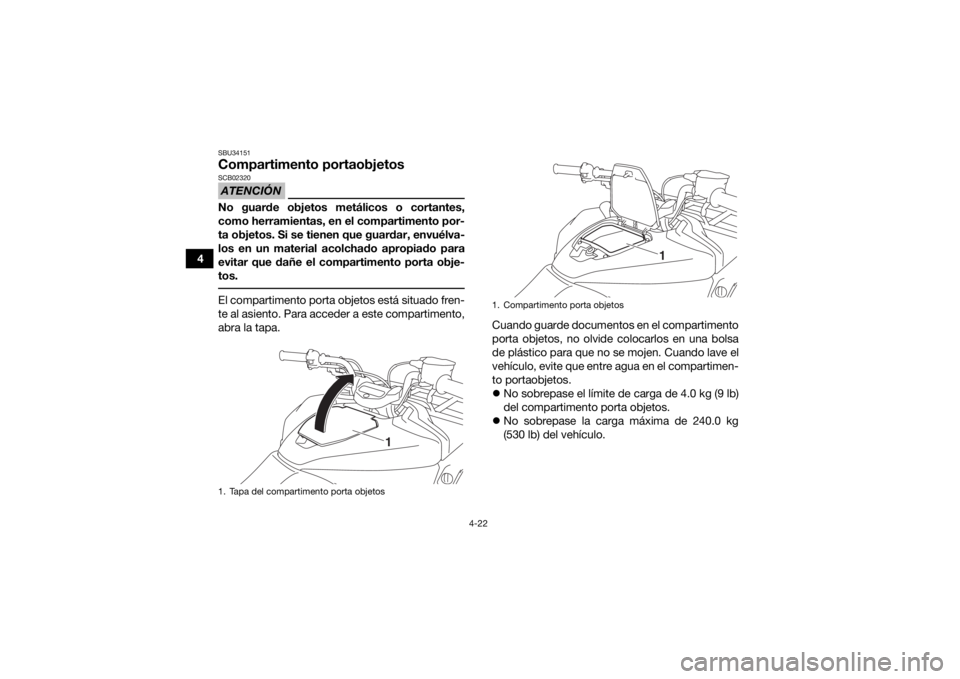

SBU34151Compartimento portaobjetosATENCIÓNSCB02320No guarde objetos metálicos o cortantes,
como herramientas, en el compartimento por-
ta objetos. Si se tienen que guardar, envuélva-
los en un material acolchado apropiado para
evitar que dañe el compartimento porta obje-
tos. El compartimento porta objetos está situado fren-
te al asiento. Para acceder a este compartimento,
abra la tapa.Cuando guarde documentos en el compartimento
porta objetos, no olvide colocarlos en una bolsa
de plástico para que no se mojen. Cuando lave el
vehículo, evite que entre agua en el compartimen-
to portaobjetos.

No sobrepase el límite de carga de 4.0 kg (9 lb)
del compartimento porta objetos.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del vehículo.1. Tapa del compartimento porta objetos
1
1. Compartimento porta objetos
1
UB1662S0.book Page 22 Tuesday, April 18, 2017 10:59 AM

4-23
4

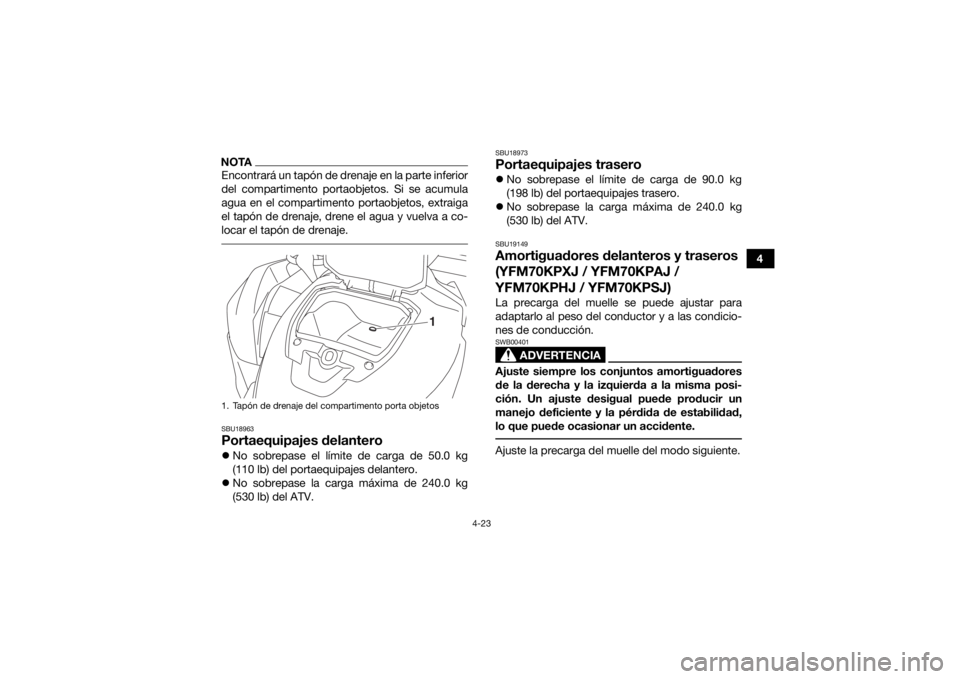

NOTAEncontrará un tapón de drenaje en la parte inferior
del compartimento portaobjetos. Si se acumula
agua en el compartimento portaobjetos, extraiga
el tapón de drenaje, drene el agua y vuelva a co-
locar el tapón de drenaje. SBU18963Portaequipajes delanteroNo sobrepase el límite de carga de 50.0 kg
(110 lb) del portaequipajes delantero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.
SBU18973Portaequipajes traseroNo sobrepase el límite de carga de 90.0 kg
(198 lb) del portaequipajes trasero.
 No sobrepase la carga máxima de 240.0 kg
(530 lb) del ATV.SBU19149Amortiguadores delanteros y traseros
(YFM70KPXJ / YFM70KPAJ /
YFM70KPHJ / YFM70KPSJ)La precarga del muelle se puede ajustar para
adaptarlo al peso del conductor y a las condicio-
nes de conducción.
ADVERTENCIA
SWB00401Ajuste siempre los conjuntos amortiguadores
de la derecha y la izquierda a la misma posi-
ción. Un ajuste desigual puede producir un
manejo deficiente y la pérdida de estabilidad,
lo que puede ocasionar un accidente. Ajuste la precarga del muelle del modo siguiente.
1. Tapón de drenaje del compartimento porta objetos
1
UB1662S0.book Page 23 Tuesday, April 18, 2017 10:59 AM

4-24

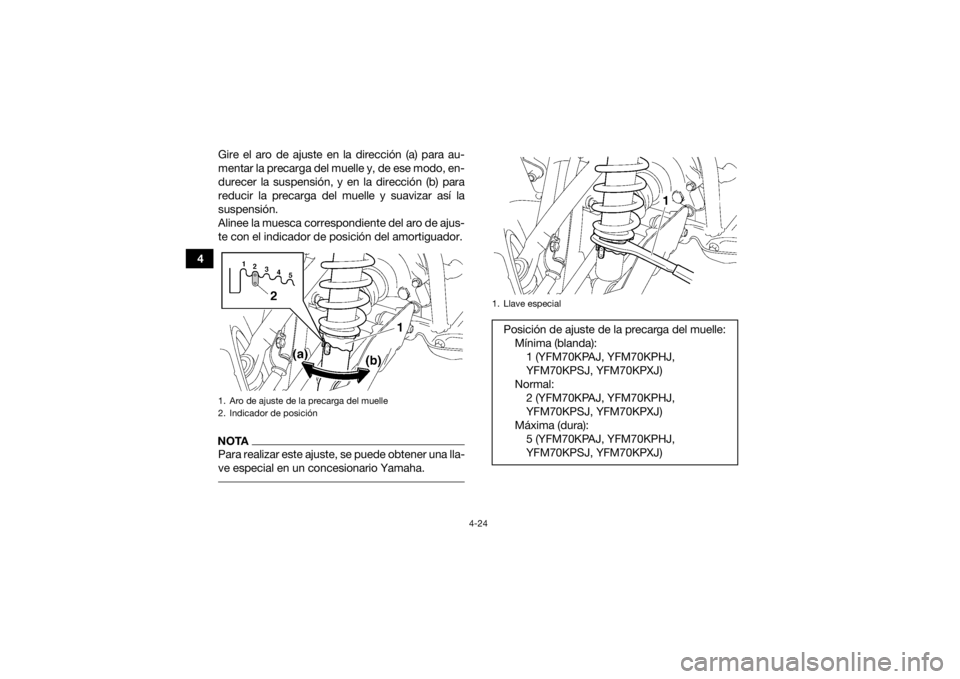

4Gire el aro de ajuste en la dirección (a) para au-
mentar la precarga del muelle y, de ese modo, en-
durecer la suspensión, y en la dirección (b) para
reducir la precarga del muelle y suavizar así la
suspensión.
Alinee la muesca correspondiente del aro de ajus-
te con el indicador de posición del amortiguador.
NOTAPara realizar este ajuste, se puede obtener una lla-
ve especial en un concesionario Yamaha. 1. Aro de ajuste de la precarga del muelle
2. Indicador de posición
1. Llave especialPosición de ajuste de la precarga del muelle:
Mínima (blanda):1 (YFM70KPAJ, YFM70KPHJ,
YFM70KPSJ, YFM70KPXJ)
Normal: 2 (YFM70KPAJ, YFM70KPHJ,
YFM70KPSJ, YFM70KPXJ)
Máxima (dura): 5 (YFM70KPAJ, YFM70KPHJ,
YFM70KPSJ, YFM70KPXJ)
UB1662S0.book Page 24 Tuesday, April 18, 2017 10:59 AM

4-25
4

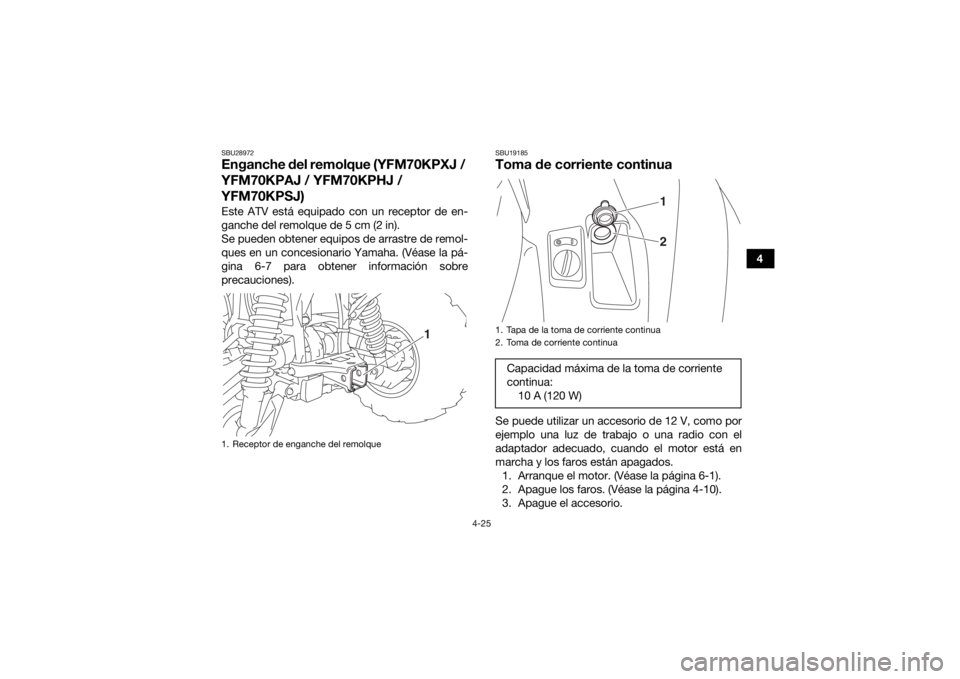

SBU28972Enganche del remolque (YFM70KPXJ /
YFM70KPAJ / YFM70KPHJ /
YFM70KPSJ)Este ATV está equipado con un receptor de en-
ganche del remolque de 5 cm (2 in).
Se pueden obtener equipos de arrastre de remol-
ques en un concesionario Yamaha. (Véase la pá-
gina 6-7 para obtener información sobre
precauciones).
SBU19185Toma de corriente continuaSe puede utilizar un accesorio de 12 V, como por
ejemplo una luz de trabajo o una radio con el
adaptador adecuado, cuando el motor está en
marcha y los faros están apagados.1. Arranque el motor. (Véase la página 6-1).
2. Apague los faros. (Véase la página 4-10).
3. Apague el accesorio.
1. Receptor de enganche del remolque
1
1. Tapa de la toma de corriente continua
2. Toma de corriente continuaCapacidad máxima de la toma de corriente
continua: 10 A (120 W)
21
UB1662S0.book Page 25 Tuesday, April 18, 2017 10:59 AM

4-26
44. Abra la tapa de la toma de corriente continua.
5. Introduzca el enchufe del accesorio en la to-
ma.
6. Encienda el accesorio.
NOTA Cuando vaya a introducir o extraer el enchufe
del accesorio, apague el accesorio.
 Cuando no utilice la toma auxiliar de corriente
continua, cúbrala con la tapa. ATENCIÓNSCB00121No utilice accesorios que necesiten más ca-
pacidad de la máxima indicada anteriormen-
te. Esto puede producir una sobrecarga en el
circuito y hacer que los fusibles se fundan.
 Si se utilizan los accesorios con el motor
apagado o con los faros encendidos, la bate-
ría se descargará y el arranque del motor
puede resultar difícil.
 No utilice un encendedor de automóvil u
otros accesorios con un enchufe que se ca-
liente ya que la toma puede verse dañada. UB1662S0.book Page 26 Tuesday, April 18, 2017 10:59 AM

5-1
5
SBU19203
COMPROBACIONES ANTES DE LA UTILIZACIÓN
SBU19226Revise el estado del vehículo cada vez que lo utilice a fin de eliminar cualquier duda sobre su seguridad.
Siga siempre los procedimientos e intervalos de inspección y mantenimiento indicados en el Manual del
propietario.
ADVERTENCIA
SWB00482Las posibilidades de accidente o daños materiales aumentan si no se revisa y mantiene el vehículo
correctamente. No utilice el vehículo si detecta cualquier problema. Si un problema no puede sub-
sanarse por los procedimientos de ajuste indicados en este manual, haga revisar el vehículo en un
concesionario Yamaha. Antes de utilizar el vehículo compruebe los elementos siguientes:
ELEMENTOOPERACIÓN PÁGINA
Gasolina • Compruebe el nivel de gasolina en el depósito de gasolina y, si es
necesario, añada la gasolina recomendada.
• Compruebe si existen fugas en la línea de gasolina. Corrija si es necesario. 4-19, 5-4
Aceite de motor • Compruebe el nivel de aceite en el motor y, si es necesario, añada
el aceite recomendado hasta el nivel especificado.
• Compruebe si existen fugas de aceite en el ATV. Corrija si es nece- sario. 5-4, 8-22
Aceite del engranaje final • Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario. 5-4, 8-26
UB1662S0.book Page 1 Tuesday, April 18, 2017 10:59 AM

5-2
5
Aceite del diferencial• Compruebe si existen fugas de aceite en el ATV. Corrija si es nece-
sario. 5-4, 8-29
Líquido refrigerante • Compruebe el nivel de líquido refrigerante en el depósito y, si es
necesario, añada el líquido refrigerante recomendado hasta el nivel
especificado.
• Compruebe si existen fugas en el sistema de refrigeración. Corrija si es necesario. 5-4, 8-32
Freno delantero • Comprobar funcionamiento. Si el funcionamiento es blando o es-
ponjoso, solicitar a un concesiona rio Yamaha que purgue el siste-
ma hidráulico.
• Compruebe el grado de desgaste de las pastillas de freno y, si es necesario, sustitúyalas.
• Compruebe el nivel de líquido de frenos en el depósito y, si es ne- cesario, añada el líquido de frenos recomendado hasta el nivel es-
pecificado.
• Comprobar si existen fugas en el sistema hidráulico. Corregir si es necesario. 5-4, 8-46, 8-47, 8-49
Freno trasero • Compruebe el funcionamiento, y corrija si es necesario.
• Lubrique los cables si es necesario.
• Compruebe el juego libre del pedal y la maneta, y ajuste si es ne-
cesario. 5-4, 8-46, 8-49
Maneta de aceleración • Verificar si el funcionamiento es suave. Lubrique el cable y la caja
de la maneta si es necesario.
• Compruebe el juego libre de la maneta, y ajuste si es necesario. 5-5, 8-45
Cables de mando • Verifique si el funcionamiento es suave. Lubrique si es necesario. 8-53
Ruedas y neumáticos • Compruebe el estado de las ruedas, y sustitúyalas si están daña-
das.
• Comprobar estado de los neumáticos y profundidad del dibujo. Cambiar si es necesario.
• Comprobar la presión. Corregir si es necesario. 5-5
ELEMENTO OPERACIÓN PÁGINAUB1662S0.book Page 2 Tuesday, April 18, 2017 10:59 AM

5-3
5
Pedal de freno • Verifique si el funcionamiento es suave. Lubrique el punto pivotan-
te del pedal si es necesario. 8-54
Manetas del freno • Verifique si el funcionamiento es suave. Lubrique los puntos pivo-
tantes de las manetas si es necesario. 8-54
Guardapolvos de ejes • Compruebe si hay grietas o daños, y sustituya si es necesario. 8-52
Fijaciones del chasis • Compruebe que todas las tuercas, pernos y tornillos estén correc-
tamente apretados. 5-8
Instrumentos, luces e in-
terruptores • Compruebe el funcionamiento, y corrija si es necesario.
5-8
ELEMENTO
OPERACIÓN PÁGINA
UB1662S0.book Page 3 Tuesday, April 18, 2017 10:59 AM

5-4
5
SBU19542GasolinaAsegúrese de que haya suficiente gasolina en el
depósito. (Véase la página 4-19).SBU19561Aceite de motorAsegúrese de que el aceite de motor está en el ni-
vel especificado. Añada aceite según se requiera.
(Véase la página 8-22).SBU19591Aceite del engranaje finalAsegúrese de que el aceite del engranaje final está
en el nivel especificado. Añada aceite según se re-
quiera. (Véase la página 8-26).SBU19601Aceite del diferencialAsegúrese de que el aceite del diferencial está en
el nivel especificado. Añada aceite según se re-
quiera. (Véase la página 8-29).SBU19632Líquido refrigeranteAsegúrese de que el líquido refrigerante está en el
nivel especificado. Añada líquido refrigerante se-
gún se requiera. (Véase la página 8-32).
NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor. SBU28533Frenos delantero y traseroManetas del freno y pedal de freno
Compruebe que no haya juego libre en la mane-
ta del freno delantero. Si hay juego libre, haga
revisar el sistema de frenos en un concesionario
Yamaha.
 Compruebe que el juego libre de la maneta del
freno y el pedal de freno trasero sea el correcto.
Si no lo es, ajústelo. (Véase la página 8-49).
 Compruebe el funcionamiento de las manetas y
el pedal. Deben poder moverse con suavidad y
deberá notar una firme sensación al aplicar el
freno. De lo contrario, haga que los revisen en
un concesionario Yamaha.
Nivel del líquido de freno (freno delantero)
Compruebe el nivel del líquido de freno. Añada lí-
quido si es necesario. (Véase la página 8-47).
UB1662S0.book Page 4 Tuesday, April 18, 2017 10:59 AM
