FBU34263
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel
doit être remis avec le véhicule en cas de vente de ce dernier.
20 février, 2017
RV Engineering Division
RV Company
Nous, la YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japon,
déclarons sous notre seule responsabilité, que le produit
(Marque, modèle)2014/30/UE
(Titre et/ou numéro et date de promulgation d’autres directives CEE)
YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Pays-Bas
Signature
Date de délivrance
(le cas échéant)ainsi qu’aux prescriptions des autres Directives de la CEE établies dans ce domaine : faisant l’objet de cette déclaration, est conforme aux prescriptions fondamentales en
matière de santé et aux prescriptions en matière de sécurité\
de la Directive 2006/42/CE(le cas échéant)Pour mettre en pratique dans les règles les prescriptions en matièr\
e de
sécurité et de santé stipulées dans les Directives de la CEE\
, il a été tenu
compte des normes et/ou des caractéristiques techniques suivantes :(Titre et/ou numéro et date d’établissement de normes et/ou de caractéristiques)Délégué autorisé
Déclaration de conformité CEConformément à la Directive 2006/42/CE
EN15997, ANSI/SVIA 1-2010
EN15997, ANSI/SVIA 1-2010
RV Engineering Division
RV Company
20 February, 2017
We, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan,
declare in sole responsibility, that the product
(Make, model)
(If applicable)
and to the other relevant Directives of EEC
2014/30/EU
(Title and/or number and date of issue of the other Directives of EEC)\
(If applicable)YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, The Netherlands
Signature
Akihiro Tsuzuki
Date of Issue
to which this declaration applies, conforms to the essential health and
safety requirements of Directive 2006/42/EC
To effect correct application of the essential health and safety require\
ments
stated in the Directives of EEC, the following-standards and/or technica\
l
specifications were consulted:
(Title and/or number and date of issue of standards and/or specificatio\
ns)
Authorized Representative
EC Declaration of Conformity
conforming to Directive 2006/42/EC
YFM700FWB (YFM70KDXJ) (5Y4AM94W0H0501641–)
(YFM70KDHJ) (5Y4AM99W0H0500241–)
YFM700FWBD (YFM70KPSJ) (5Y4AMB1W0H0501401–)
(YFM70KPXJ) (5Y4AMA2W0H0501761–)
(YFM70KPAJ) (5Y4AMA2W0H0501801–)
(YFM70KPHJ) (5Y4AMB5W0H0500281–)
YFM700FWB (YFM70KDXJ) (5Y4AM94W0H0501641–)
(YFM70KDHJ) (5Y4AM99W0H0500241–)
YFM700FWBD (YFM70KPSJ) (5Y4AMB1W0H0501401–)
(YFM70KPXJ) (5Y4AMA2W0H0501761–)
(YFM70KPAJ) (5Y4AMA2W0H0501801–)
(YFM70KPHJ) (5Y4AMB5W0H0500281–)
Akihiro Tsuzuki
UB1662F0.book Page 1 Tuesday, April 18, 2017 8:58 AM
Page 5 of 186
FBU17171
INTRODUCTION
FBU17293Félicitations au propriétaire du modèle YFM70KDXJ / YFM70KDHJ / YFM70KPXJ / YFM70KPAJ /
YFM70KPHJ / YFM70KPSJ de Yamaha. Ce VTT représente le fruit de nombreuses années d’expérience
de Yamaha dans la production de véhicules de sport, de tourisme et de course. Ce véhicule permettra à
son pilote de pleinement apprécier la perfection technique et la fiabilité qui ont fait de Yamaha un leader
dans ces domaines.
Ce manuel apporte une meilleure compréhension des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants relatifs à la sécurité. Il informe sur les compé-
tences et techniques particulières indispensables au pilotage du véhicule. Ce manuel explique éga-
lement les procédés d’inspection et d’entretien élémentaires. Les concessionnaires Yamaha sont au ser-
vice de leur clientèle et répondront à toute question concernant le fonctionnement ou l’entretien de ce
véhicule.
MESSAGES DE SÉCURITÉ IMPORTANTS :
Lire ce manuel dans son intégralité avant d’utiliser ce véhicule. Il est impératif de bien comprendre tou-
tes les instructions.
Respecter les instructions reprises sur les étiquettes d’avertissement et d’attention collées sur le véhi-
cule.
Ce VTT ne doit pas être piloté par les enfants de moins de 16 ans.UB1662F0.book Page 1 Tuesday, April 18, 2017 8:58 AM
Page 6 of 186
FBU17331
INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17344LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particulièrement importantes sont repérées par les notations suivantes :N.B.Le produit et les caractéristiques peuvent être modifiés sans préavis.
Les illustrations de ce manuel peuvent légèrement différer du modèle réel.
Il s’agit du symbole de danger. Il est destiné à alerter d’un danger po-
tentiel de blessures. Se conformer à toutes les instructions de sécu-
rité suivant ce symbole afin d’éviter tout risque de blessures, voire de
mort.
Un AVERTISSEMENT signale une situation dangereuse qui, si elle
n’est pas évitée, peut provoquer des blessures graves, voire la mort.
La mention ATTENTION indique les précautions particulières à pren-
dre pour éviter d’endommager le véhicule ou d’autres biens.
Un N.B. fournit les renseignements nécessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTIONN.B.UB1662F0.book Page 1 Tuesday, April 18, 2017 8:58 AM
Page 16 of 186
1-6

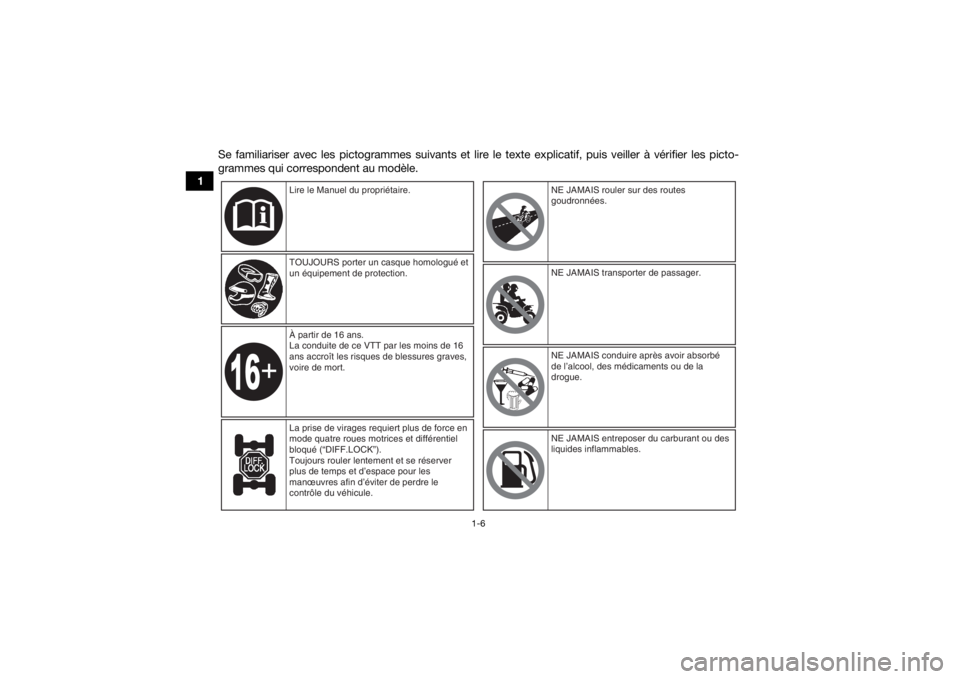

1Se familiariser avec les pictogrammes suivants et lire le texte explicatif, puis veiller à vérifier les picto-
grammes qui correspondent au modèle.
Lire le Manuel du propriétaire.
TOUJOURS porter un casque homologué et
un équipement de protection.
À partir de 16 ans.
La conduite de ce VTT par les moins de 16
ans accroît les risques de blessures graves,
voire de mort. NE JAMAIS rouler sur des routes
goudronnées.
NE JAMAIS transporter de passager.
NE JAMAIS conduire après avoir absorbé
de l’alcool, des médicaments ou de la
drogue.
NE JAMAIS entreposer du carburant ou des
liquides inflammables.
La prise de virages requiert plus de force en
mode quatre roues motrices et différentiel
bloqué (“DIFF.LOCK”).
Toujours rouler lentement et se réserver
plus de temps et d’espace pour les
manœuvres afin d’éviter de perdre le
contrôle du véhicule.
UB1662F0.book Page 6 Tuesday, April 18, 2017 8:58 AM
Page 17 of 186
1-7
1
E10
**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
34

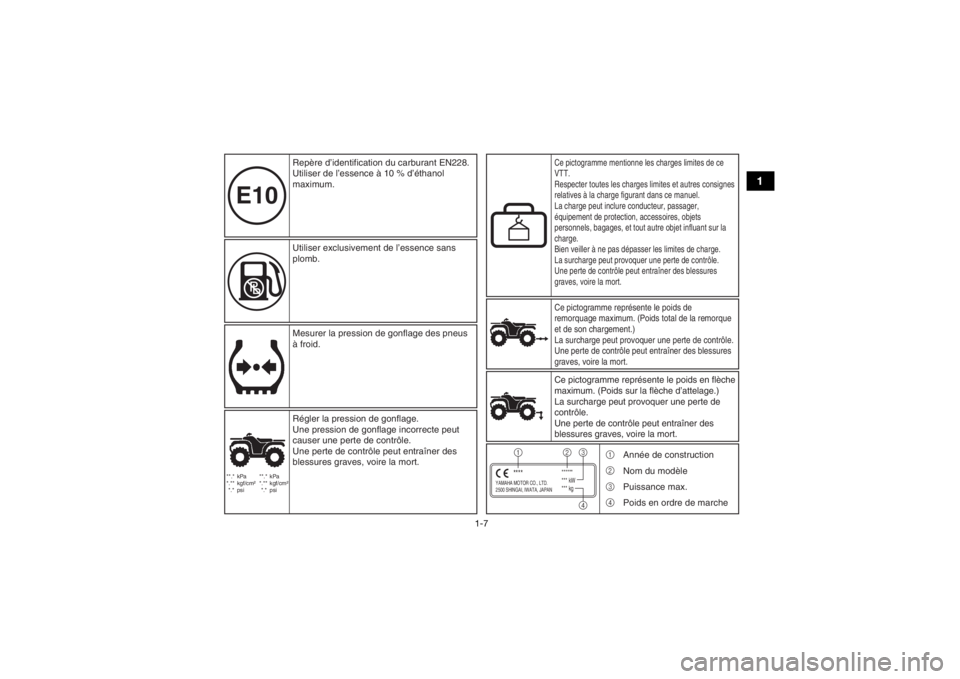

Ce pictogramme représente le poids de
remorquage maximum. (Poids total de la remorque
et de son chargement.)
La surcharge peut provoquer une perte de contrôle.
Une perte de contrôle peut entraîner des blessures
graves, voire la mort.
Repère d’identification du carburant EN228.
Utiliser de l’essence à 10 % d’éthanol
maximum.
Utiliser exclusivement de l’essence sans
plomb.
Mesurer la pression de gonflage des pneus
à froid.
Régler la pression de gonflage.
Une pression de gonflage incorrecte peut
causer une perte de contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
Ce pictogramme mentionne les charges limites de ce
VTT.
Respecter toutes les charges limites et autres consignes
relatives à la charge figurant dans ce manuel.
La charge peut inclure conducteur, passager,
équipement de protection, accessoires, objets
personnels, bagages, et tout autre objet influant sur la
charge.
Bien veiller à ne pas dépasser les limites de charge.
La surcharge peut provoquer une perte de contrôle.
Une perte de contrôle peut entraîner des blessures
graves, voire la mort.Ce pictogramme représente le poids en flèche
maximum. (Poids sur la flèche d’attelage.)
La surcharge peut provoquer une perte de
contrôle.
Une perte de contrôle peut entraîner des
blessures graves, voire la mort.
1
2
3
4Année de construction
Nom du modèle
Puissance max.
Poids en ordre de marche
UB1662F0.book Page 7 Tuesday, April 18, 2017 8:58 AM
Page 22 of 186
2-1
2
FBU17432
CONSIGNES DE SÉCURITÉ
CONSIGNES DE SÉCURITÉ
FBU27255UN MOTOQUAD N’EST PAS UN JOUET ETSON UTILISATION PEUT S’AVÉRER DANGE-REUSE.Un motoquad réagit différemment des autres vé-
hicules, notamment les motos et les voitures. Si
vous ne prenez pas les précautions nécessaires,
vous pouvez rapidement être victime d’une colli-
sion ou d’un capotage, même lors de manœuvres
habituelles telles qu’un virage ou le passage de
collines ou d’obstacles.
Si vous ne suivez pas les instructions, vous ris-
quez DES BLESSURES GRAVES, VOIRE LA
MORT :
Lire attentivement ce manuel et toutes les éti-
quettes, et suivre les procédures d’utilisation
décrites.
Ne jamais conduire un motoquad avant d’avoir
maîtrisé les techniques nécessaires. Il est re-
commandé de suivre des cours de pilotage. Les
débutants doivent être formés par un moniteur certifié. Contacter un concessionnaire moto-
quad agréé pour s’informer des cours de pilo-
tage les plus proches de chez soi.
Toujours respecter les limites d’âge :
– Un jeune de moins de 16 ans ne doit jamais
conduire un motoquad d’une cylindrée de plus
de 90 cm3.
Ne jamais laisser un enfant de moins de 16 ans
conduire un motoquad sans la supervision d’un
adulte, et ne jamais laisser un enfant utiliser lon-
guement un motoquad s’il n’a pas les capacités
de le faire en toute sécurité.
Ne jamais transporter de passagers sur un mo-
toquad.
Ce véhicule est conçu pour une utilisation hors
route uniquement. Ne pas utiliser sur des sur-
faces revêtues, notamment : trottoirs, allées,
parkings, routes revêtues, rues ou autoroutes.
Prendre garde aux autres véhicules lors de la
conduite sur une voie publique non goudron-
née. Veiller à bien connaître la loi et les règle-
ments du pays avant d’emprunter une voie pu-
blique non goudronnée.UB1662F0.book Page 1 Tuesday, April 18, 2017 8:58 AM
Page 23 of 186
2-2
2
Ne jamais conduire de motoquad sans porter
un casque de motocycliste homologué adapté
à sa taille. Vous devez également porter une
protection pour les yeux (lunettes étanches ou
visière), des gants, des bottes, une chemise à
manches longues ou une veste, et un pantalon.
Ne jamais consommer d’alcool, certains médi-
caments ou de la drogue avant ou pendant la
conduite de ce VTT.
Ne jamais conduire à des vitesses trop élevées
pour vos compétences ou les conditions de
conduite. Toujours adapter sa vitesse au terrain,
à la visibilité, aux conditions d’utilisation et à
son expérience.
Ne jamais tenter de wheelies, de sauts ou
d’autres acrobaties.
Toujours contrôler le motoquad avant chaque
utilisation afin de s’assurer qu’il peut être
conduit en toute sécurité. Toujours respecter
les procédés et intervalles de contrôle et d’en-
tretien figurant dans ce manuel.
Toujours placer les deux mains sur le guidon et
les deux pieds sur les repose-pieds du moto-
quad pendant la conduite.
Toujours aller lentement et être très prudent en
cas d’utilisation sur un terrain inconnu. Toujours
être vigilant quant à l’évolution des conditions
de terrain lors de l’utilisation du motoquad.
Ne jamais utiliser le motoquad sur un terrain
trop accidenté, glissant ou instable avant
d’avoir appris et mis en pratique les compé-
tences nécessaires au contrôle du motoquad
sur ce type de terrain. Toujours être particulière-
ment prudent sur ces terrains.
Toujours recourir aux techniques recomman-
dées dans ce manuel pour aborder les virages.
S’entraîner à exécuter les virages à faible vi-
tesse avant de tenter de tourner à des vitesses
plus élevées et ne jamais virer à des vitesses ex-
cessives.
Ne jamais utiliser le motoquad sur des collines
trop abruptes pour lui ou pour vos capacités.
S’entraîner sur des petites collines avant de
passer à des collines plus hautes.
Toujours respecter les procédures appropriées
pour gravir des collines, comme décrit dans ce
manuel. Vérifier soigneusement le terrain avant
de gravir une colline. Ne jamais gravir de col-
lines avec des surfaces excessivement glis-
santes ou instables. Déplacer votre poids vers
UB1662F0.book Page 2 Tuesday, April 18, 2017 8:58 AM
Page 24 of 186
2-3
2l’avant. Ne jamais ouvrir les gaz soudainement.
Ne jamais passer le sommet d’une colline à
grande vitesse.
Toujours respecter les procédures appropriées
pour descendre des collines et pour freiner sur
des collines, comme décrit dans ce manuel. Vé-
rifier soigneusement le terrain avant de des-
cendre une colline. Déplacer votre poids vers
l’arrière. Ne jamais descendre une colline à
grande vitesse. Éviter de descendre une colline
à un angle susceptible de faire pencher forte-
ment le véhicule sur un côté. Dans la mesure du
possible, descendre une pente tout droit.
Toujours respecter les procédures appropriées
pour traverser une côte latéralement, comme
décrit dans ce manuel. Éviter les collines avec
des surfaces excessivement glissantes ou ins-
tables. Déplacer votre poids vers le haut de la
côte. Ne jamais tenter de retourner le motoquad
dans une pente sans maîtriser la technique de
virage décrite dans ce manuel sur sol plat. Si
possible, éviter de traverser une côte escarpée
latéralement.
Toujours respecter les procédures appropriées
en cas de calage ou d’entraînement vers l’ar-
rière lors du gravissement d’une colline. Pour éviter de caler, utiliser la gamme de vitesses et
maintenir une vitesse constante lors du gravis-
sement d’une colline. En cas de calage ou d’en-
traînement vers l’arrière, suivre la procédure
spéciale de freinage décrite dans ce manuel.
Descendre du motoquad du côté haut ou sur le
côté si le motoquad est dirigé vers le haut de la
côte. Retourner le motoquad et remonter des-
sus, en respectant la procédure décrite dans ce
manuel.
Toujours vérifier les obstacles avant de
conduire dans une nouvelle zone.
Toujours éviter les obstacles de grande taille,
tels que des rochers ou des arbres abattus.
Toujours respecter les procédures appropriées
pour passer sur des obstacles, comme décrit
dans ce manuel.
Toujours être prudent si le véhicule se met à
glisser ou à déraper. Apprendre à contrôler les
dérapages et les glissades en toute sécurité en
s’entraînant à faible vitesse sur un terrain plat et
régulier. Sur les surfaces extrêmement glis-
santes, telles que la glace, aller lentement et
être très prudent afin de réduire le risque de dé-
rapage ou de glissade avec perte de contrôle.
UB1662F0.book Page 3 Tuesday, April 18, 2017 8:58 AM
Page 27 of 186
2-6
2
cassées, les fuites, les fissures dans le cadre,
les dommages sur la suspension, les dom-
mages sur les roues, etc. Le carburant, l’huile
et le liquide de refroidissement dégagent ha-
bituellement une odeur perceptible.
5. Si le véhicule ne redémarre pas ou qu’il est dangereux de le conduire, mettre à l’arrêt
tous les systèmes du véhicule (coupe-circuit
du moteur, contacteur à clé et robinet de car-
burant), puis avertir quelqu’un ou aller cher-
che de l’aide.
Pièces de rechange, accessoires et modifica-
tions issus du marché secondaire
Bien que des produits du marché secondaire
puissent sembler être de concept et de qualité
identiques aux accessoires Yamaha, il faut être
conscient que certains de ces accessoires ou cer-
taines de ces modifications ne sont pas appro-
priés en raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La mise en
place de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhicule
venant altérer le concept ou les caractéristiques
du véhicule peut soumettre les occupants du vé-
hicule ou des tiers à des risques accrus de bles-
sures ou de mort. Le propriétaire est responsable des dommages découlant d’une modification du
véhicule. Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux donnés à
la section Charge (page 6-7).
Ne jamais monter d’accessoires qui pourraient
nuire au bon fonctionnement du motoquad.
Examiner soigneusement les accessoires avant
de les monter pour s’assurer qu’ils ne réduisent
en rien la garde au sol, le débattement limite de
la suspension, la course de la direction ou le
fonctionnement des commandes.
Les accessoires montés sur le motoquad peu-
vent créer de l’instabilité en raison d’une mau-
vaise répartition du poids.
Des accessoires volumineux risquent de grave-
ment réduire la stabilité du motoquad.
Certains accessoires peuvent forcer le pilote à
modifier sa position de conduite. Une position
de conduite incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son contrôle du
véhicule. De tels accessoires sont donc décon-
seillés.
La prudence est de rigueur lors de l’installation
de tout accessoire électrique supplémentaire.
Si les accessoires excèdent la capacité du cir-
cuit électrique du motoquad, une défaillance
UB1662F0.book Page 6 Tuesday, April 18, 2017 8:58 AM
Page 41 of 186
4-11
4
suffisante pour lancer le moteur. Si cela devait
se produire, déposer et recharger la batterie.
(Voir page 8-56.)
FBU18171Bouton d’avertisseur “ ”
Appuyer sur ce bouton pour actionner l’avertis-
seur.FBU18192Interrupteur d’annulation “OVERRIDE”
(YFM70KPXJ / YFM70KPAJ / YFM70KPHJ /
YFM70KPSJ)
La vitesse maximale du véhicule est limitée par
défaut lors de la conduite avec différentiel bloqué.
Si un surcroît de puissance s’avère toutefois né-
cessaire, enfoncer cet interrupteur permet de dé-
s a c t i v e r l a f o n c t i o n d e l i m i t a t i o n d e v i t e s s e d u l o r s -
que le véhicule est en marche avant. (Voir page
4-12.) La fonction de limitation de vitesse est réac-
tivée dès que l’interrupteur est relâché.
Tant que l’interrupteur est enfoncé, les segments
formant les chiffres du compteur de vitesse s’af-
fichent comme illustré.
N.B.Si les chiffres du compteur de vitesse s’affichent
comme illustré alors que l’interrupteur n’est pas
enfoncé, il se peut qu’il y ait une défaillance dans
le circuit électrique. Dans ce cas, il faut confier le
VTT à un concessionnaire Yamaha le plus rapide-
ment possible.
AVERTISSEMENT
FWB00151Toujours rouler lentement lorsque le VTT est
en mode de traction sur quatre roues avec dif-
férentiel bloqué et se réserver plus de temps et
d’espace pour les manœuvres.
UB1662F0.book Page 11 Tuesday, April 18, 2017 8:58 AM
