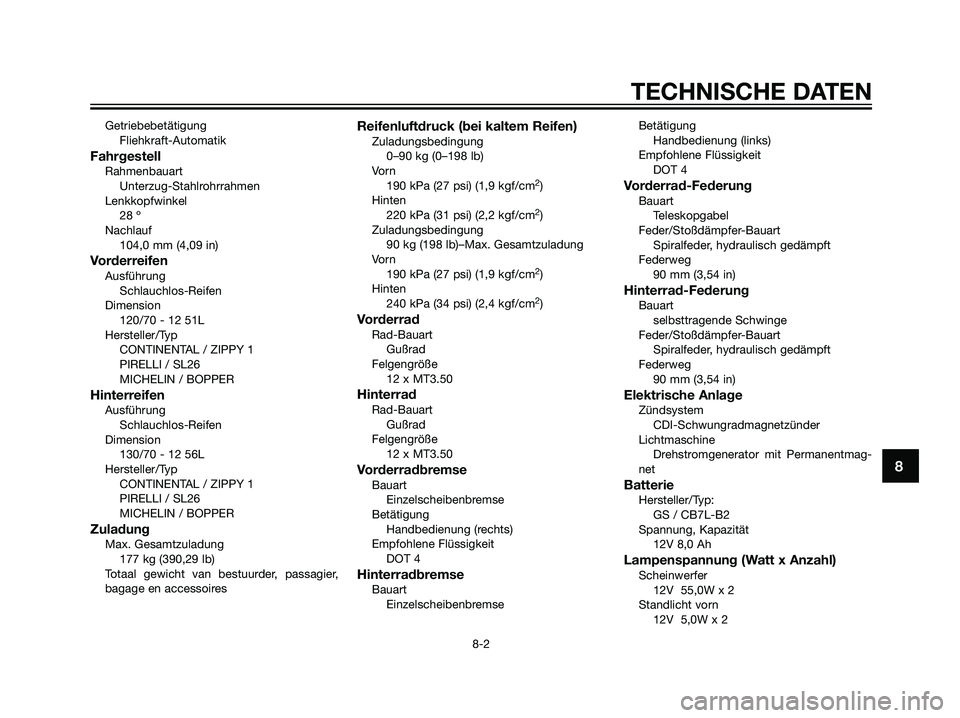

Getriebebetätigung
Fliehkraft-Automatik
FahrgestellRahmenbauart
Unterzug-Stahlrohrrahmen
Lenkkopfwinkel
28 º
Nachlauf
104,0 mm (4,09 in)
VorderreifenAusführung
Schlauchlos-Reifen
Dimension
120/70 - 12 51L
Hersteller/Typ
CONTINENTAL / ZIPPY 1
PIRELLI / SL26
MICHELIN / BOPPER
HinterreifenAusführung
Schlauchlos-Reifen
Dimension
130/70 - 12 56L
Hersteller/Typ
CONTINENTAL / ZIPPY 1
PIRELLI / SL26
MICHELIN / BOPPER
ZuladungMax. Gesamtzuladung
177 kg (390,29 lb)
Totaal gewicht van bestuurder, passagier,
bagage en accessoires
Reifenluftdruck (bei kaltem Reifen)Zuladungsbedingung
0–90 kg (0–198 lb)
Vo r n
190 kPa (27 psi) (1,9 kgf/cm
2)
Hinten
220 kPa (31 psi) (2,2 kgf/cm
2)
Zuladungsbedingung
90 kg (198 lb)–Max. Gesamtzuladung
Vo r n
190 kPa (27 psi) (1,9 kgf/cm
2)
Hinten
240 kPa (34 psi) (2,4 kgf/cm
2)
VorderradRad-Bauart
Gußrad
Felgengröße
12 x MT3.50
HinterradRad-Bauart
Gußrad
Felgengröße
12 x MT3.50
VorderradbremseBauart
Einzelscheibenbremse
Betätigung
Handbedienung (rechts)
Empfohlene Flüssigkeit
DOT 4
HinterradbremseBauart
EinzelscheibenbremseBetätigung
Handbedienung (links)
Empfohlene Flüssigkeit
DOT 4
Vorderrad-FederungBauart
Teleskopgabel
Feder/Stoßdämpfer-Bauart
Spiralfeder, hydraulisch gedämpft
Federweg
90 mm (3,54 in)
Hinterrad-FederungBauart
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart
Spiralfeder, hydraulisch gedämpft
Federweg
90 mm (3,54 in)
Elektrische AnlageZündsystem
CDI-Schwungradmagnetzünder
Lichtmaschine
Drehstromgenerator mit Permanentmag-
net
BatterieHersteller/Typ:
GS / CB7L-B2
Spannung, Kapazität
12V 8,0 Ah
Lampenspannung (Watt x Anzahl)Scheinwerfer
12V 55,0W x 2
Standlicht vorn
12V 5,0W x 2
8
TECHNISCHE DATEN
8-2
5D8-F8199-G0.qxd 1/6/07 17:12 Página 81

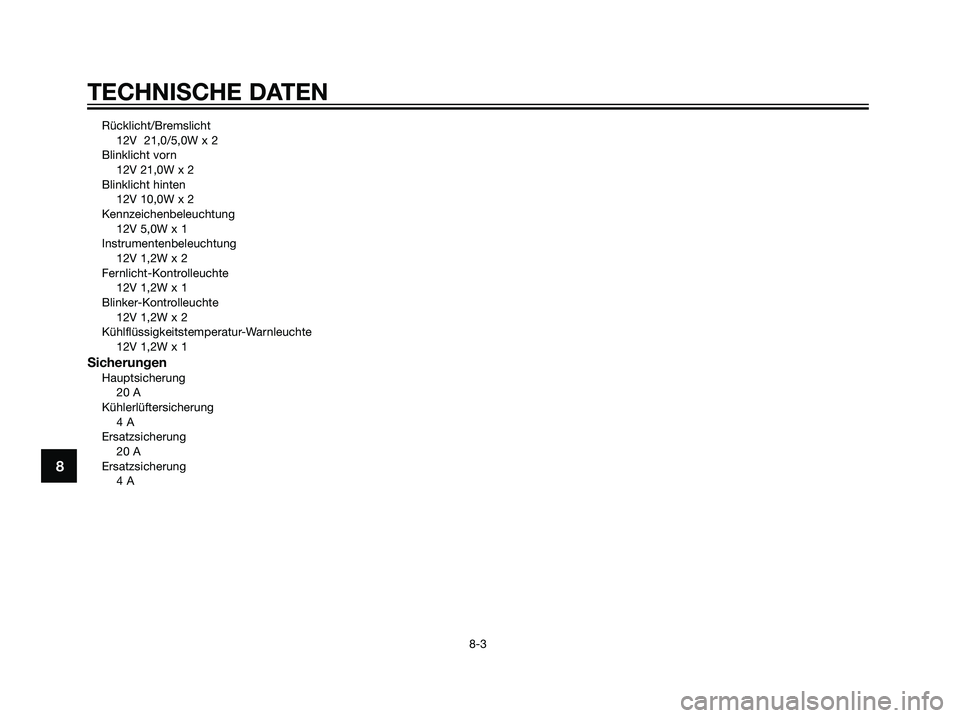

Rücklicht/Bremslicht
12V 21,0/5,0W x 2
Blinklicht vorn
12V 21,0W x 2
Blinklicht hinten
12V 10,0W x 2
Kennzeichenbeleuchtung
12V 5,0W x 1
Instrumentenbeleuchtung
12V 1,2W x 2
Fernlicht-Kontrolleuchte
12V 1,2W x 1
Blinker-Kontrolleuchte
12V 1,2W x 2
Kühlflüssigkeitstemperatur-Warnleuchte
12V 1,2W x 1
SicherungenHauptsicherung
20 A
Kühlerlüftersicherung
4 A
Ersatzsicherung
20 A
Ersatzsicherung
4 A
8
TECHNISCHE DATEN
8-3
5D8-F8199-G0.qxd 1/6/07 17:12 Página 82

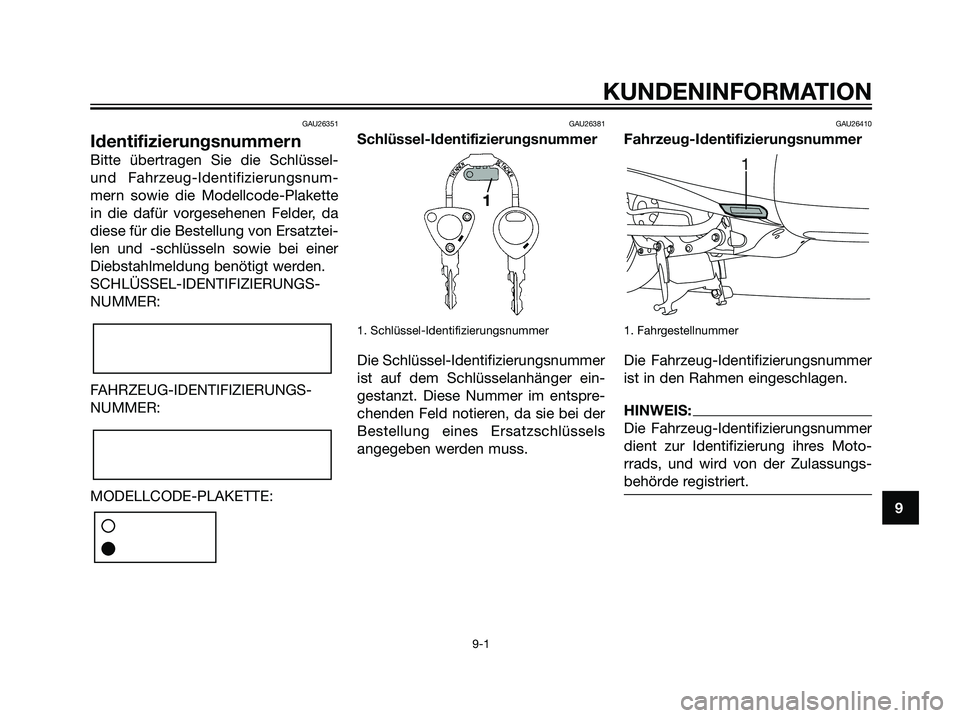

GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel-
und Fahrzeug-Identifizierungsnum-
mern sowie die Modellcode-Plakette
in die dafür vorgesehenen Felder, da
diese für die Bestellung von Ersatztei-
len und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMER:
FAHRZEUG-IDENTIFIZIERUNGS-
NUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
1. Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer
ist auf dem Schlüsselanhänger ein-
gestanzt. Diese Nummer im entspre-
chenden Feld notieren, da sie bei der
Bestellung eines Ersatzschlüssels
angegeben werden muss.
GAU26410
Fahrzeug-Identifizierungsnummer
1. Fahrgestellnummer
Die Fahrzeug-Identifizierungsnummer
ist in den Rahmen eingeschlagen.
HINWEIS:
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Moto-
rrads, und wird von der Zulassungs-
behörde registriert.
1
1
9
KUNDENINFORMATION
9-1
5D8-F8199-G0.qxd 1/6/07 17:12 Página 83

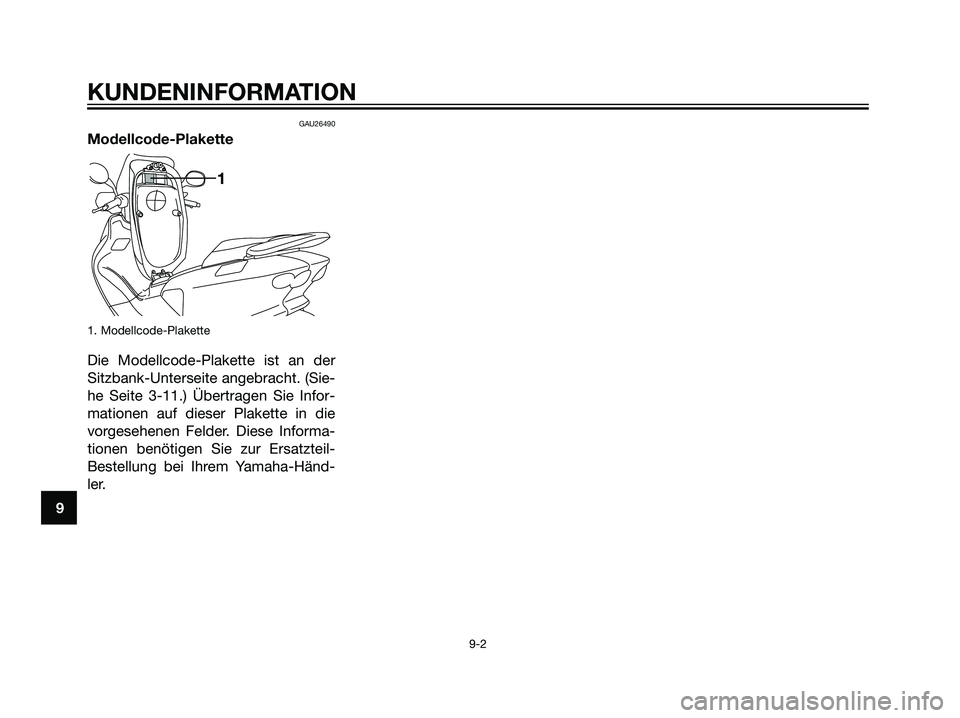

GAU26490
Modellcode-Plakette
1. Modellcode-Plakette
Die Modellcode-Plakette ist an der
Sitzbank-Unterseite angebracht. (Sie-
he Seite 3-11.) Übertragen Sie Infor-
mationen auf dieser Plakette in die
vorgesehenen Felder. Diese Informa-
tionen benötigen Sie zur Ersatzteil-
Bestellung bei Ihrem Yamaha-Händ-
ler.
1
9
KUNDENINFORMATION
9-2
5D8-F8199-G0.qxd 1/6/07 17:12 Página 84

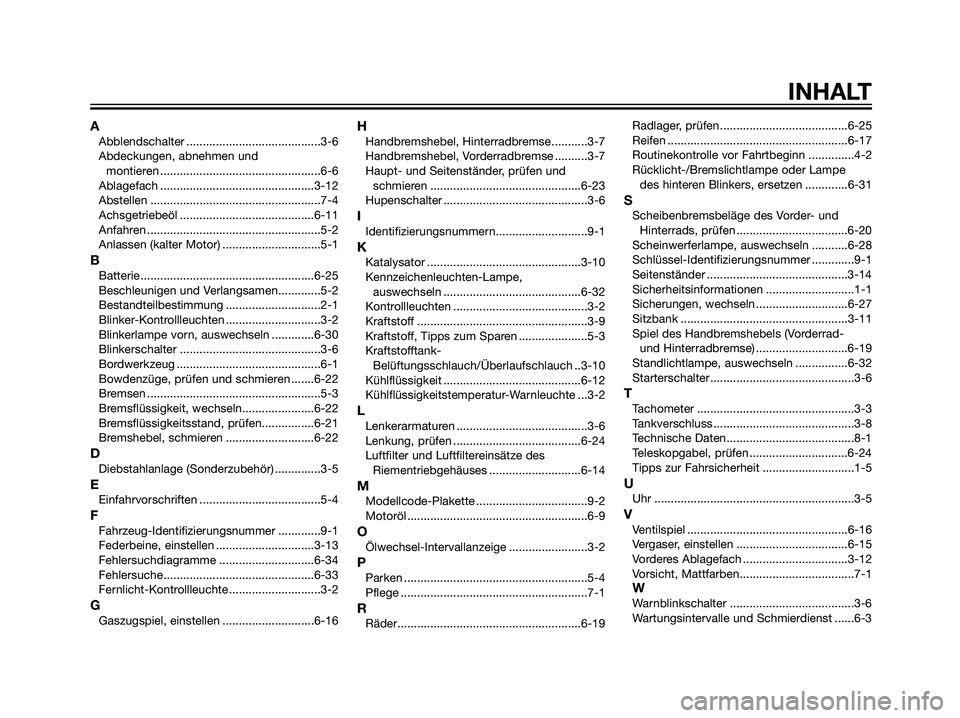

AAbblendschalter .........................................3-6
Abdeckungen, abnehmen und
montieren .................................................6-6
Ablagefach ...............................................3-12
Abstellen ....................................................7-4
Achsgetriebeöl .........................................6-11
Anfahren .....................................................5-2
Anlassen (kalter Motor) ..............................5-1
BBatterie .....................................................6-25
Beschleunigen und Verlangsamen.............5-2
Bestandteilbestimmung .............................2-1
Blinker-Kontrollleuchten .............................3-2
Blinkerlampe vorn, auswechseln .............6-30
Blinkerschalter ...........................................3-6
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und schmieren .......6-22
Bremsen .....................................................5-3
Bremsflüssigkeit, wechseln......................6-22
Bremsflüssigkeitsstand, prüfen................6-21
Bremshebel, schmieren ...........................6-22
DDiebstahlanlage (Sonderzubehör) ..............3-5
EEinfahrvorschriften .....................................5-4
FFahrzeug-Identifizierungsnummer .............9-1
Federbeine, einstellen ..............................3-13
Fehlersuchdiagramme .............................6-34
Fehlersuche..............................................6-33
Fernlicht-Kontrollleuchte ............................3-2
GGaszugspiel, einstellen ............................6-16
HHandbremshebel, Hinterradbremse...........3-7
Handbremshebel, Vorderradbremse ..........3-7
Haupt- und Seitenständer, prüfen und
schmieren ..............................................6-23
Hupenschalter ............................................3-6
IIdentifizierungsnummern............................9-1
KKatalysator ...............................................3-10
Kennzeichenleuchten-Lampe,
auswechseln ..........................................6-32
Kontrollleuchten .........................................3-2
Kraftstoff ....................................................3-9
Kraftstoff, Tipps zum Sparen .....................5-3
Kraftstofftank-
Belüftungsschlauch/Überlaufschlauch ..3-10
Kühlflüssigkeit ..........................................6-12
Kühlflüssigkeitstemperatur-Warnleuchte ...3-2
LLenkerarmaturen ........................................3-6
Lenkung, prüfen .......................................6-24
Luftfilter und Luftfiltereinsätze des
Riementriebgehäuses ............................6-14
MModellcode-Plakette ..................................9-2
Motoröl .......................................................6-9
OÖlwechsel-Intervallanzeige ........................3-2
PParken ........................................................5-4
Pflege .........................................................7-1
RRäder........................................................6-19Radlager, prüfen.......................................6-25
Reifen .......................................................6-17
Routinekontrolle vor Fahrtbeginn ..............4-2
Rücklicht-/Bremslichtlampe oder Lampe
des hinteren Blinkers, ersetzen .............6-31
SScheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ..................................6-20
Scheinwerferlampe, auswechseln ...........6-28
Schlüssel-Identifizierungsnummer .............9-1
Seitenständer ...........................................3-14
Sicherheitsinformationen ...........................1-1
Sicherungen, wechseln ............................6-27
Sitzbank ...................................................3-11
Spiel des Handbremshebels (Vorderrad-
und Hinterradbremse) ............................6-19
Standlichtlampe, auswechseln ................6-32
Starterschalter............................................3-6
TTachometer ................................................3-3
Tankverschluss ...........................................3-8
Technische Daten.......................................8-1
Teleskopgabel, prüfen ..............................6-24
Tipps zur Fahrsicherheit ............................1-5
UUhr .............................................................3-5
VVentilspiel .................................................6-16
Vergaser, einstellen ..................................6-15
Vorderes Ablagefach ................................3-12
Vorsicht, Mattfarben...................................7-1
WWarnblinkschalter ......................................3-6
Wartungsintervalle und Schmierdienst ......6-3
INHALT
5D8-F8199-G0.qxd 1/6/07 17:12 Página 85

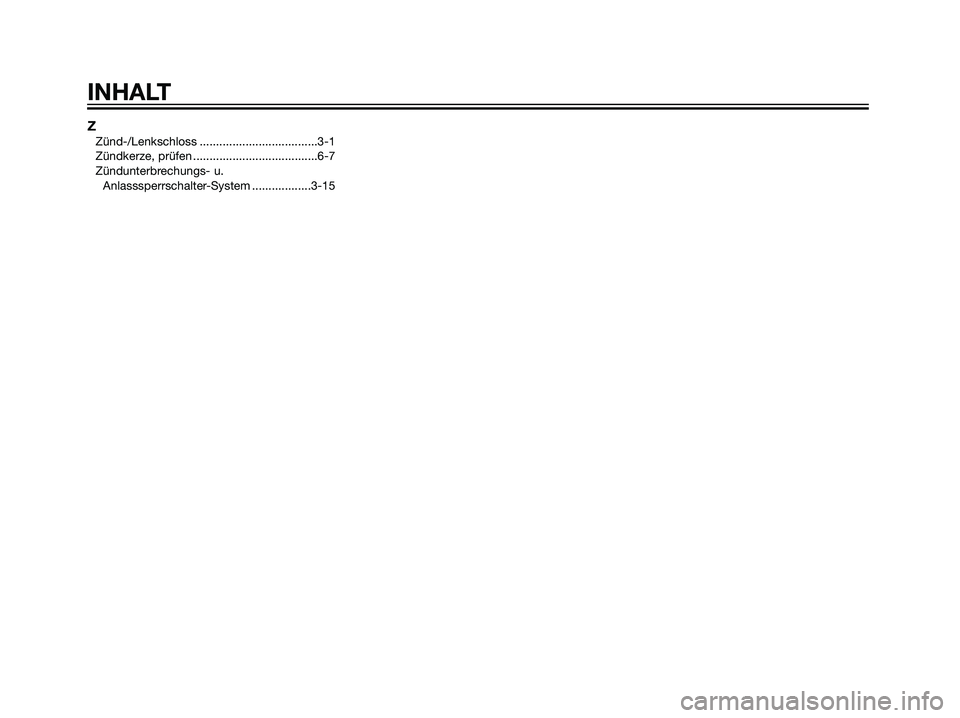

ZZünd-/Lenkschloss ....................................3-1
Zündkerze, prüfen ......................................6-7
Zündunterbrechungs- u.
Anlasssperrschalter-System ..................3-15
INHALT
