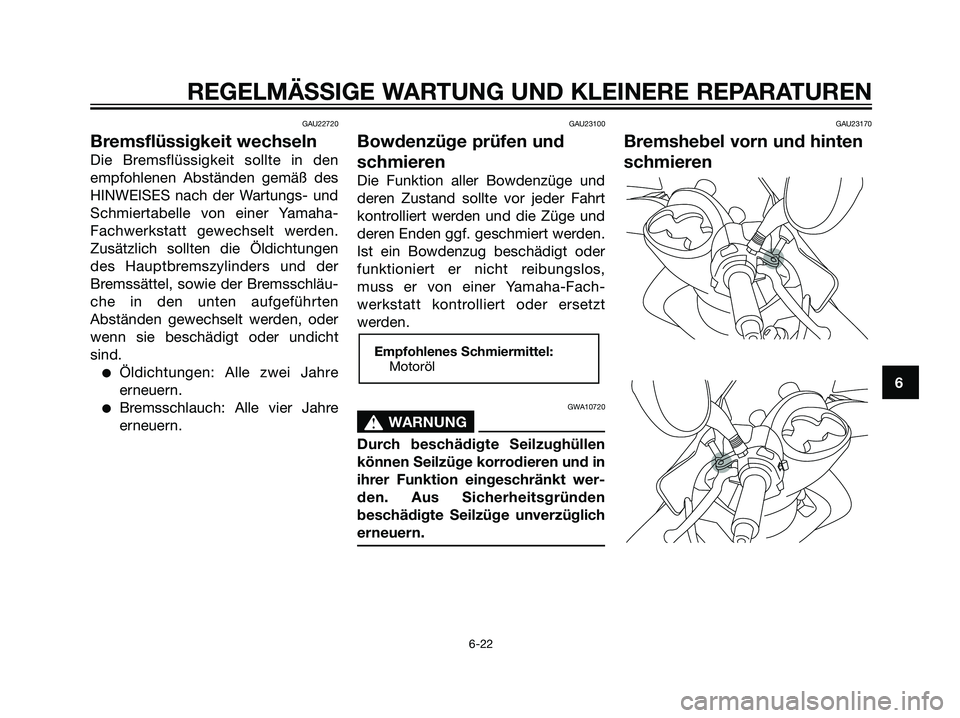

Bremsflüssigkeit wechseln
Die Bremsflüssigkeit sollte in den
empfohlenen Abständen gemäß des
HINWEISES nach der Wartungs- und
Schmiertabelle von einer Yamaha-
Fachwerkstatt gewechselt werden.
Zusätzlich sollten die Öldichtungen
des Hauptbremszylinders und der
Bremssättel, sowie der Bremsschläu-
che in den unten aufgeführten
Abständen gewechselt werden, oder
wenn sie beschädigt oder undicht
sind.
Öldichtungen: Alle zwei Jahre
erneuern.
Bremsschlauch: Alle vier Jahre
erneuern.
GAU23100
Bowdenzüge prüfen und
schmieren
Die Funktion aller Bowdenzüge und
deren Zustand sollte vor jeder Fahrt
kontrolliert werden und die Züge und
deren Enden ggf. geschmiert werden.
Ist ein Bowdenzug beschädigt oder
funktioniert er nicht reibungslos,
muss er von einer Yamaha-Fach-
werkstatt kontrolliert oder ersetzt
werden.
GWA10720
s s
WARNUNG
Durch beschädigte Seilzughüllen
können Seilzüge korrodieren und in
ihrer Funktion eingeschränkt wer-
den. Aus Sicherheitsgründen
beschädigte Seilzüge unverzüglich
erneuern.
GAU23170
Bremshebel vorn und hinten
schmieren
Empfohlenes Schmiermittel:
Motoröl
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
5D8-F8199-G0.qxd 1/6/07 17:12 Página 61

Die Hebeldrehpunkte der Vorderrad-
und Hinterrad-Bremshebel sollten in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle gesch-
miert werden.GAU23211

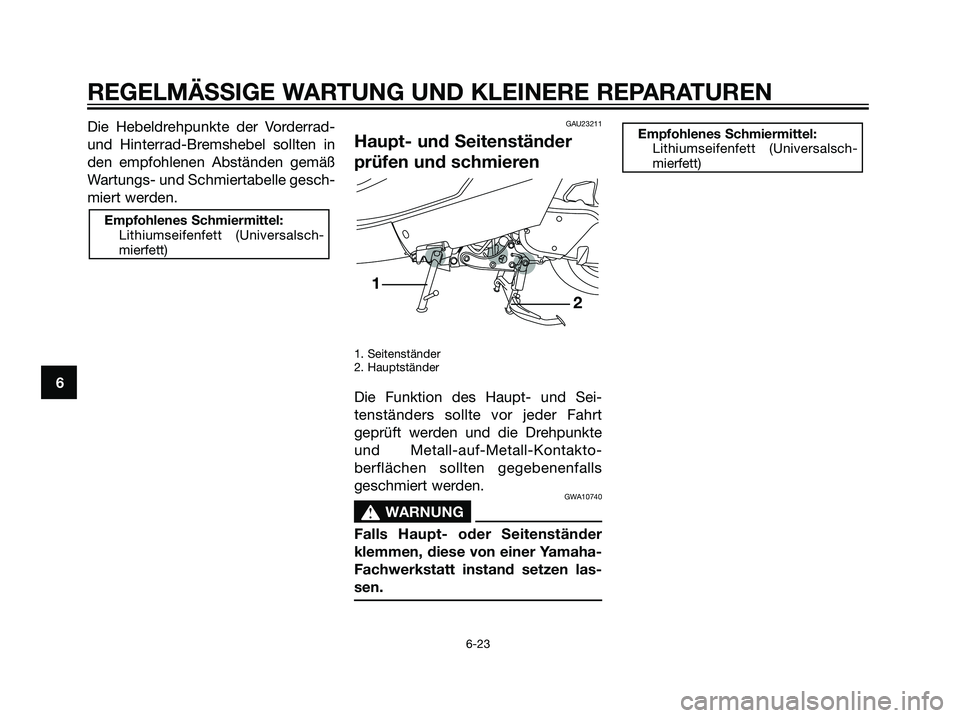

Haupt- und Seitenständer
prüfen und schmieren
1. Seitenständer
2. Hauptständer
Die Funktion des Haupt- und Sei-
tenständers sollte vor jeder Fahrt
geprüft werden und die Drehpunkte
und Metall-auf-Metall-Kontakto-
berflächen sollten gegebenenfalls
geschmiert werden.
GWA10740
s s
WARNUNG
Falls Haupt- oder Seitenständer
klemmen, diese von einer Yamaha-
Fachwerkstatt instand setzen las-
sen.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalsch-
mierfett)
2 1
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalsch-
mierfett)
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
5D8-F8199-G0.qxd 1/6/07 17:12 Página 62

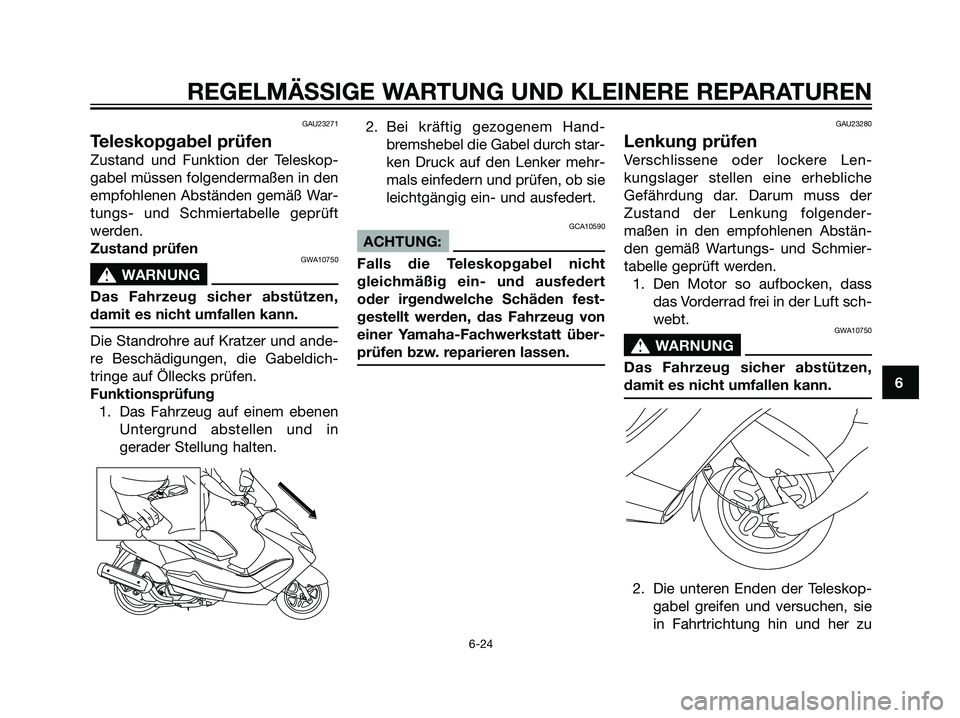

GAU23271
Teleskopgabel prüfen
Zustand und Funktion der Teleskop-
gabel müssen folgendermaßen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft
werden.
Zustand prüfen
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
Die Standrohre auf Kratzer und ande-
re Beschädigungen, die Gabeldich-
tringe auf Öllecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.2. Bei kräftig gezogenem Hand-
bremshebel die Gabel durch star-
ken Druck auf den Lenker mehr-
mals einfedern und prüfen, ob sie
leichtgängig ein- und ausfedert.
GCA10590
ACHTUNG:
Falls die Teleskopgabel nicht
gleichmäßig ein- und ausfedert
oder irgendwelche Schäden fest-
gestellt werden, das Fahrzeug von
einer Yamaha-Fachwerkstatt über-
prüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen
Verschlissene oder lockere Len-
kungslager stellen eine erhebliche
Gefährdung dar. Darum muss der
Zustand der Lenkung folgender-
maßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmier-
tabelle geprüft werden.
1. Den Motor so aufbocken, dass
das Vorderrad frei in der Luft sch-
webt.
GWA10750
s s
WARNUNG
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
2. Die unteren Enden der Teleskop-
gabel greifen und versuchen, sie
in Fahrtrichtung hin und her zu
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
5D8-F8199-G0.qxd 1/6/07 17:12 Página 63

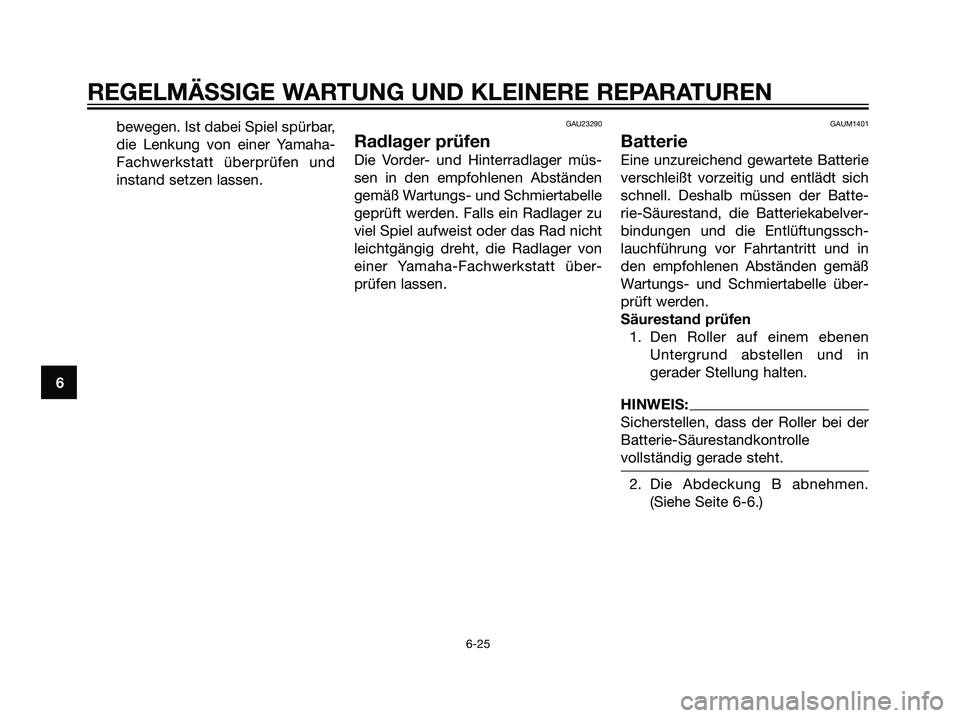

bewegen. Ist dabei Spiel spürbar,
die Lenkung von einer Yamaha-
Fachwerkstatt überprüfen und
instand setzen lassen.GAU23290
Radlager prüfen
Die Vorder- und Hinterradlager müs-
sen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle
geprüft werden. Falls ein Radlager zu
viel Spiel aufweist oder das Rad nicht
leichtgängig dreht, die Radlager von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAUM1401
Batterie
Eine unzureichend gewartete Batterie
verschleißt vorzeitig und entlädt sich
schnell. Deshalb müssen der Batte-
rie-Säurestand, die Batteriekabelver-
bindungen und die Entlüftungssch-
lauchführung vor Fahrtantritt und in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle über-
prüft werden.
Säurestand prüfen
1. Den Roller auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
HINWEIS:
Sicherstellen, dass der Roller bei der
Batterie-Säurestandkontrolle
vollständig gerade steht.
2. Die Abdeckung B abnehmen.
(Siehe Seite 6-6.)
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
5D8-F8199-G0.qxd 1/6/07 17:12 Página 64

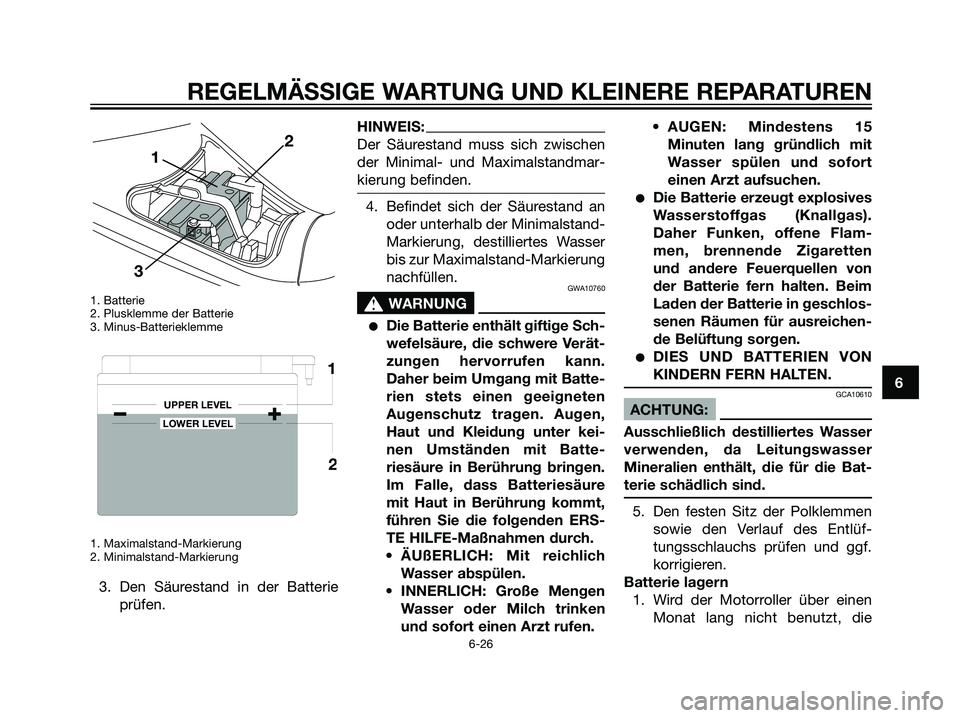

1. Batterie
2. Plusklemme der Batterie
3. Minus-Batterieklemme
1. Maximalstand-Markierung
2. Minimalstand-Markierung
3. Den Säurestand in der Batterie
prüfen.
HINWEIS:
Der Säurestand muss sich zwischen
der Minimal- und Maximalstandmar-
kierung befinden.
4. Befindet sich der Säurestand an
oder unterhalb der Minimalstand-
Markierung, destilliertes Wasser
bis zur Maximalstand-Markierung
nachfüllen.
GWA10760
s s
WARNUNG
Die Batterie enthält giftige Sch-
wefelsäure, die schwere Verät-
zungen hervorrufen kann.
Daher beim Umgang mit Batte-
rien stets einen geeigneten
Augenschutz tragen. Augen,
Haut und Kleidung unter kei-
nen Umständen mit Batte-
riesäure in Berührung bringen.
Im Falle, dass Batteriesäure
mit Haut in Berührung kommt,
führen Sie die folgenden ERS-
TE HILFE-Maßnahmen durch.
• ÄUßERLICH: Mit reichlich
Wasser abspülen.
• INNERLICH: Große Mengen
Wasser oder Milch trinken
und sofort einen Arzt rufen.• AUGEN: Mindestens 15
Minuten lang gründlich mit
Wasser spülen und sofort
einen Arzt aufsuchen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas).
Daher Funken, offene Flam-
men, brennende Zigaretten
und andere Feuerquellen von
der Batterie fern halten. Beim
Laden der Batterie in geschlos-
senen Räumen für ausreichen-
de Belüftung sorgen.
DIES UND BATTERIEN VON
KINDERN FERN HALTEN.
GCA10610
ACHTUNG:
Ausschließlich destilliertes Wasser
verwenden, da Leitungswasser
Mineralien enthält, die für die Bat-
terie schädlich sind.
5. Den festen Sitz der Polklemmen
sowie den Verlauf des Entlüf-
tungsschlauchs prüfen und ggf.
korrigieren.
Batterie lagern
1. Wird der Motorroller über einen
Monat lang nicht benutzt, die
UPPER LEVEL
LOWER LEVEL
1
2
12
3
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
5D8-F8199-G0.qxd 1/6/07 17:12 Página 65

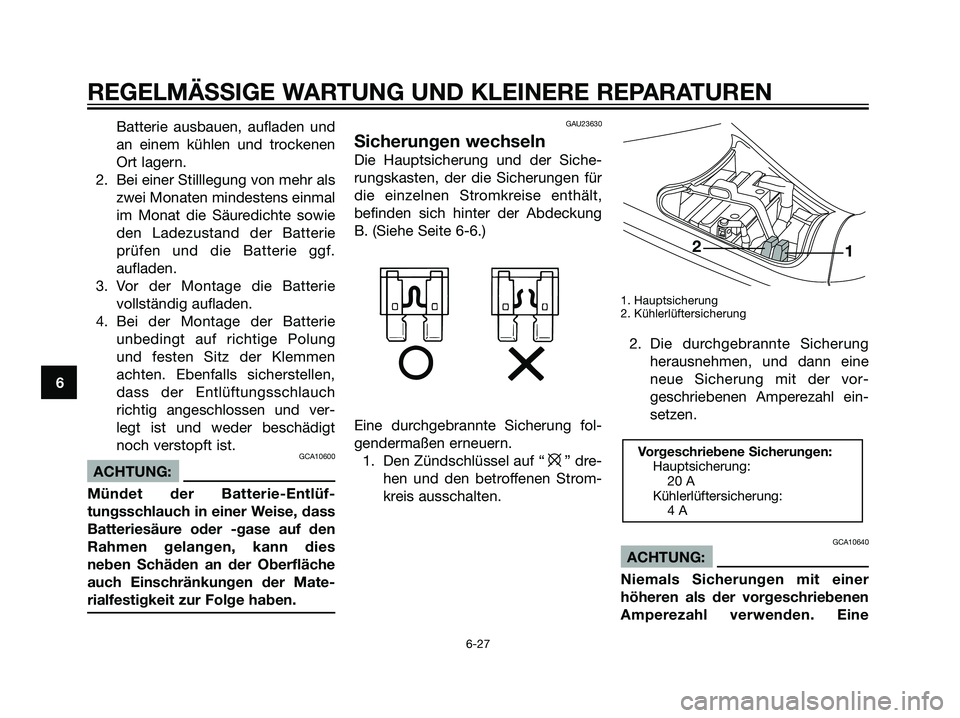

Batterie ausbauen, aufladen und
an einem kühlen und trockenen
Ort lagern.
2. Bei einer Stilllegung von mehr als
zwei Monaten mindestens einmal
im Monat die Säuredichte sowie
den Ladezustand der Batterie
prüfen und die Batterie ggf.
aufladen.
3. Vor der Montage die Batterie
vollständig aufladen.
4. Bei der Montage der Batterie
unbedingt auf richtige Polung
und festen Sitz der Klemmen
achten. Ebenfalls sicherstellen,
dass der Entlüftungsschlauch
richtig angeschlossen und ver-
legt ist und weder beschädigt
noch verstopft ist.
GCA10600
ACHTUNG:
Mündet der Batterie-Entlüf-
tungsschlauch in einer Weise, dass
Batteriesäure oder -gase auf den
Rahmen gelangen, kann dies
neben Schäden an der Oberfläche
auch Einschränkungen der Mate-
rialfestigkeit zur Folge haben.
GAU23630
Sicherungen wechseln
Die Hauptsicherung und der Siche-
rungskasten, der die Sicherungen für
die einzelnen Stromkreise enthält,
befinden sich hinter der Abdeckung
B. (Siehe Seite 6-6.)
Eine durchgebrannte Sicherung fol-
gendermaßen erneuern.
1. Den Zündschlüssel auf “
e” dre-
hen und den betroffenen Strom-
kreis ausschalten.
1. Hauptsicherung
2. Kühlerlüftersicherung
2. Die durchgebrannte Sicherung
herausnehmen, und dann eine
neue Sicherung mit der vor-
geschriebenen Amperezahl ein-
setzen.
GCA10640
ACHTUNG:
Niemals Sicherungen mit einer
höheren als der vorgeschriebenen
Amperezahl verwenden. Eine
Vorgeschriebene Sicherungen:
Hauptsicherung:
20 A
Kühlerlüftersicherung:
4 A
1 2
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
5D8-F8199-G0.qxd 1/6/07 17:12 Página 66

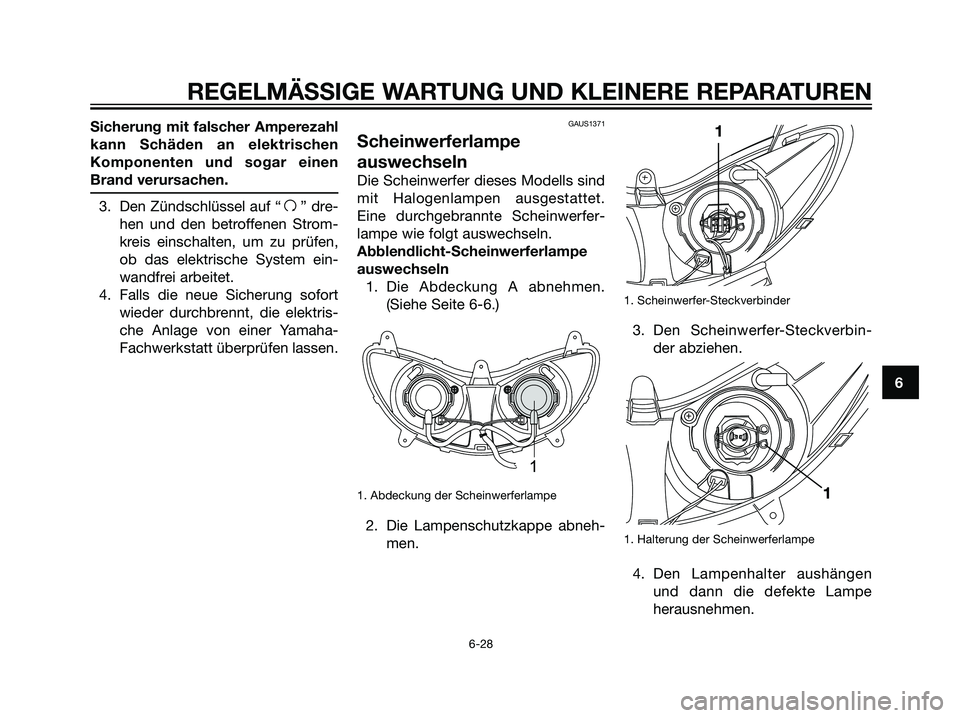

Sicherung mit falscher Amperezahl
kann Schäden an elektrischen
Komponenten und sogar einen
Brand verursachen.
3. Den Zündschlüssel auf “f” dre-
hen und den betroffenen Strom-
kreis einschalten, um zu prüfen,
ob das elektrische System ein-
wandfrei arbeitet.
4. Falls die neue Sicherung sofort
wieder durchbrennt, die elektris-
che Anlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAUS1371
Scheinwerferlampe
auswechseln
Die Scheinwerfer dieses Modells sind
mit Halogenlampen ausgestattet.
Eine durchgebrannte Scheinwerfer-
lampe wie folgt auswechseln.
Abblendlicht-Scheinwerferlampe
auswechseln
1. Die Abdeckung A abnehmen.
(Siehe Seite 6-6.)
1. Abdeckung der Scheinwerferlampe
2. Die Lampenschutzkappe abneh-
men.
1. Scheinwerfer-Steckverbinder
3. Den Scheinwerfer-Steckverbin-
der abziehen.
1. Halterung der Scheinwerferlampe
4. Den Lampenhalter aushängen
und dann die defekte Lampe
herausnehmen.
1
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
5D8-F8199-G0.qxd 1/6/07 17:12 Página 67

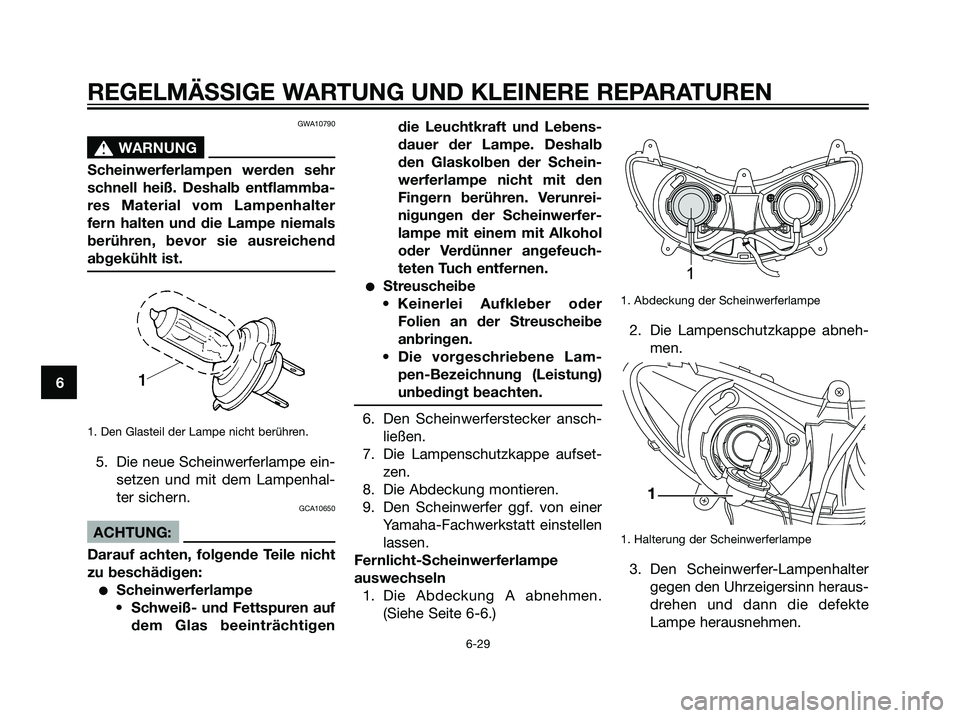

GWA10790
s s
WARNUNG
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammba-
res Material vom Lampenhalter
fern halten und die Lampe niemals
berühren, bevor sie ausreichend
abgekühlt ist.
1. Den Glasteil der Lampe nicht berühren.
5. Die neue Scheinwerferlampe ein-
setzen und mit dem Lampenhal-
ter sichern.
GCA10650
ACHTUNG:
Darauf achten, folgende Teile nicht
zu beschädigen:
Scheinwerferlampe
• Schweiß- und Fettspuren auf
dem Glas beeinträchtigendie Leuchtkraft und Lebens-
dauer der Lampe. Deshalb
den Glaskolben der Schein-
werferlampe nicht mit den
Fingern berühren. Verunrei-
nigungen der Scheinwerfer-
lampe mit einem mit Alkohol
oder Verdünner angefeuch-
teten Tuch entfernen.
Streuscheibe
• Keinerlei Aufkleber oder
Folien an der Streuscheibe
anbringen.
• Die vorgeschriebene Lam-
pen-Bezeichnung (Leistung)
unbedingt beachten.
6. Den Scheinwerferstecker ansch-
ließen.
7. Die Lampenschutzkappe aufset-
zen.
8. Die Abdeckung montieren.
9. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.
Fernlicht-Scheinwerferlampe
auswechseln
1. Die Abdeckung A abnehmen.
(Siehe Seite 6-6.)
1. Abdeckung der Scheinwerferlampe
2. Die Lampenschutzkappe abneh-
men.
1. Halterung der Scheinwerferlampe
3. Den Scheinwerfer-Lampenhalter
gegen den Uhrzeigersinn heraus-
drehen und dann die defekte
Lampe herausnehmen.
1
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
5D8-F8199-G0.qxd 1/6/07 17:12 Página 68

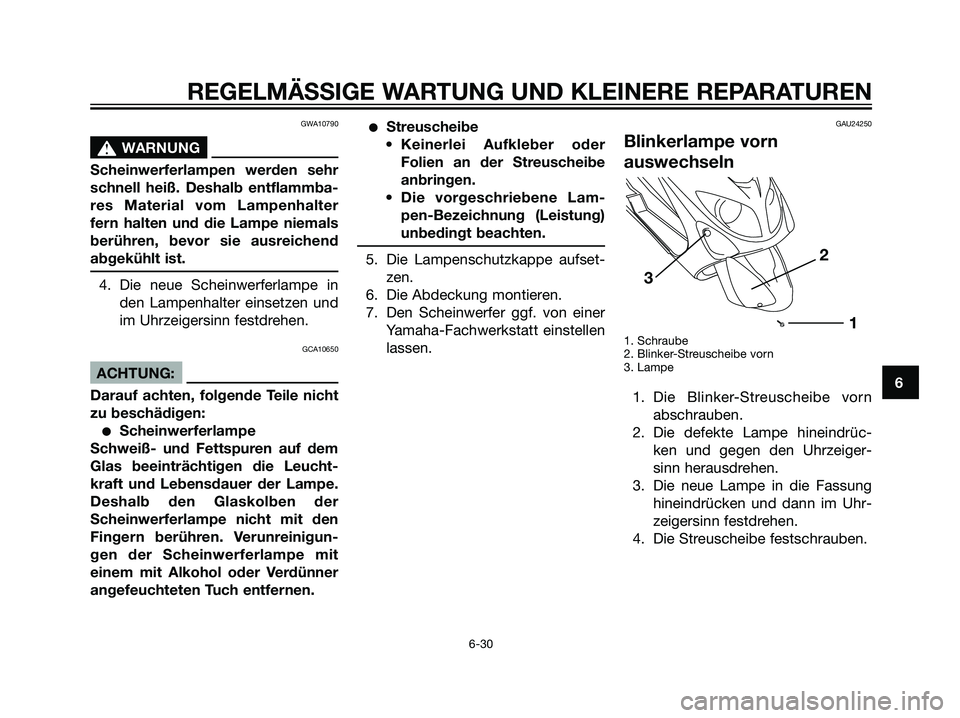

GWA10790
s s
WARNUNG
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammba-
res Material vom Lampenhalter
fern halten und die Lampe niemals
berühren, bevor sie ausreichend
abgekühlt ist.
4. Die neue Scheinwerferlampe in
den Lampenhalter einsetzen und
im Uhrzeigersinn festdrehen.
GCA10650
ACHTUNG:
Darauf achten, folgende Teile nicht
zu beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit
einem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
Streuscheibe
• Keinerlei Aufkleber oder
Folien an der Streuscheibe
anbringen.
• Die vorgeschriebene Lam-
pen-Bezeichnung (Leistung)
unbedingt beachten.
5. Die Lampenschutzkappe aufset-
zen.
6. Die Abdeckung montieren.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen
lassen.
GAU24250
Blinkerlampe vorn
auswechseln
1. Schraube
2. Blinker-Streuscheibe vorn
3. Lampe
1. Die Blinker-Streuscheibe vorn
abschrauben.
2. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
4. Die Streuscheibe festschrauben.
1 2
3
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
5D8-F8199-G0.qxd 1/6/07 17:12 Página 69

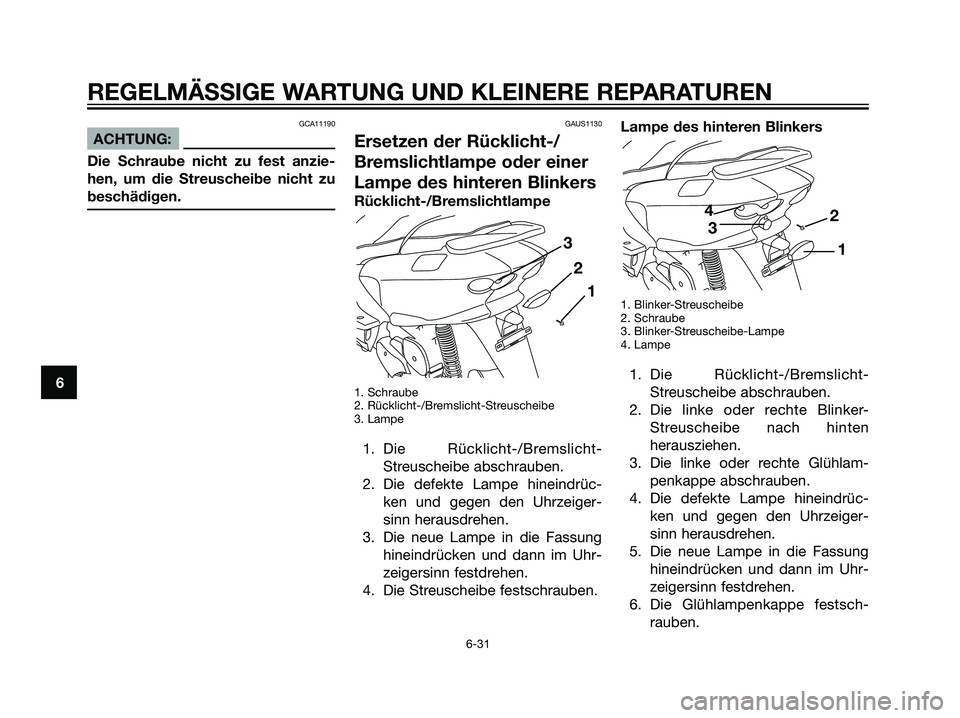

GCA11190
ACHTUNG:
Die Schraube nicht zu fest anzie-
hen, um die Streuscheibe nicht zu
beschädigen.
GAUS1130
Ersetzen der Rücklicht-/
Bremslichtlampe oder einer
Lampe des hinteren Blinkers
Rücklicht-/Bremslichtlampe
1. Schraube
2. Rücklicht-/Bremslicht-Streuscheibe
3. Lampe
1. Die Rücklicht-/Bremslicht-
Streuscheibe abschrauben.
2. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
3. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
4. Die Streuscheibe festschrauben.Lampe des hinteren Blinkers
1. Blinker-Streuscheibe
2. Schraube
3. Blinker-Streuscheibe-Lampe
4. Lampe
1. Die Rücklicht-/Bremslicht-
Streuscheibe abschrauben.
2. Die linke oder rechte Blinker-
Streuscheibe nach hinten
herausziehen.
3. Die linke oder rechte Glühlam-
penkappe abschrauben.
4. Die defekte Lampe hineindrüc-
ken und gegen den Uhrzeiger-
sinn herausdrehen.
5. Die neue Lampe in die Fassung
hineindrücken und dann im Uhr-
zeigersinn festdrehen.
6. Die Glühlampenkappe festsch-
rauben.
1 2
3 4
1 2 3
6
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-31
5D8-F8199-G0.qxd 1/6/07 17:12 Página 70
