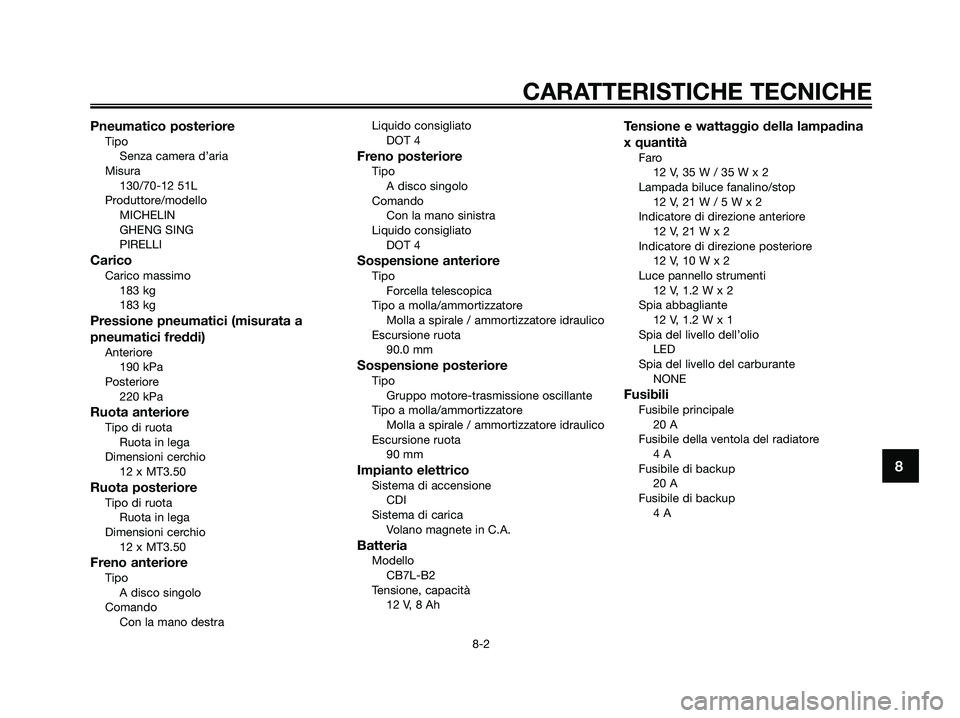

Pneumatico posterioreTipo
Senza camera d’aria
Misura
130/70-12 51L
Produttore/modello
MICHELIN
GHENG SING
PIRELLI
CaricoCarico massimo
183 kg
183 kg
Pressione pneumatici (misurata a
pneumatici freddi)
Anteriore
190 kPa
Posteriore
220 kPa
Ruota anterioreTipo di ruota
Ruota in lega
Dimensioni cerchio
12 x MT3.50
Ruota posterioreTipo di ruota
Ruota in lega
Dimensioni cerchio
12 x MT3.50
Freno anterioreTipo
A disco singolo
Comando
Con la mano destraLiquido consigliato
DOT 4
Freno posterioreTipo
A disco singolo
Comando
Con la mano sinistra
Liquido consigliato
DOT 4
Sospensione anterioreTipo
Forcella telescopica
Tipo a molla/ammortizzatore
Molla a spirale / ammortizzatore idraulico
Escursione ruota
90.0 mm
Sospensione posterioreTipo
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore
Molla a spirale / ammortizzatore idraulico
Escursione ruota
90 mm
Impianto elettricoSistema di accensione
CDI
Sistema di carica
Volano magnete in C.A.
BatteriaModello
CB7L-B2
Tensione, capacità
12 V, 8 Ah
Tensione e wattaggio della lampadina
x quantità
Faro
12 V, 35 W / 35 W x 2
Lampada biluce fanalino/stop
12 V, 21 W / 5 W x 2
Indicatore di direzione anteriore
12 V, 21 W x 2
Indicatore di direzione posteriore
12 V, 10 W x 2
Luce pannello strumenti
12 V, 1.2 W x 2
Spia abbagliante
12 V, 1.2 W x 1
Spia del livello dell’olio
LED
Spia del livello del carburante
NONE
FusibiliFusibile principale
20 A
Fusibile della ventola del radiatore
4 A
Fusibile di backup
20 A
Fusibile di backup
4 A
8
CARATTERISTICHE TECNICHE
8-2
5XL-F8199-H3.qxd 19/09/2005 16:30 Página 61

HAU26351

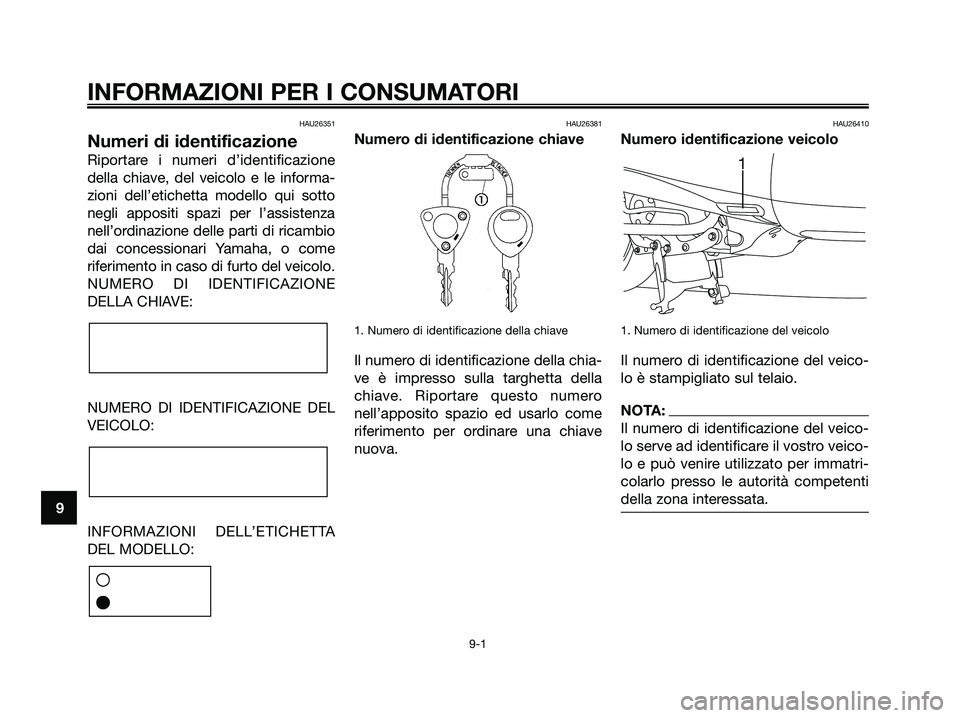

Numeri di identificazione
Riportare i numeri d’identificazione
della chiave, del veicolo e le informa-
zioni dell’etichetta modello qui sotto
negli appositi spazi per l’assistenza
nell’ordinazione delle parti di ricambio
dai concessionari Yamaha, o come
riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:
HAU26381
Numero di identificazione chiave
1. Numero di identificazione della chiave
Il numero di identificazione della chia-
ve è impresso sulla targhetta della
chiave. Riportare questo numero
nell’apposito spazio ed usarlo come
riferimento per ordinare una chiave
nuova.
HAU26410
Numero identificazione veicolo
1. Numero di identificazione del veicolo
Il numero di identificazione del veico-
lo è stampigliato sul telaio.
NOTA:
Il numero di identificazione del veico-
lo serve ad identificare il vostro veico-
lo e può venire utilizzato per immatri-
colarlo presso le autorità competenti
della zona interessata.
1
9
INFORMAZIONI PER I CONSUMATORI
9-1
5XL-F8199-H3.qxd 19/09/2005 16:30 Página 62

HAU26490

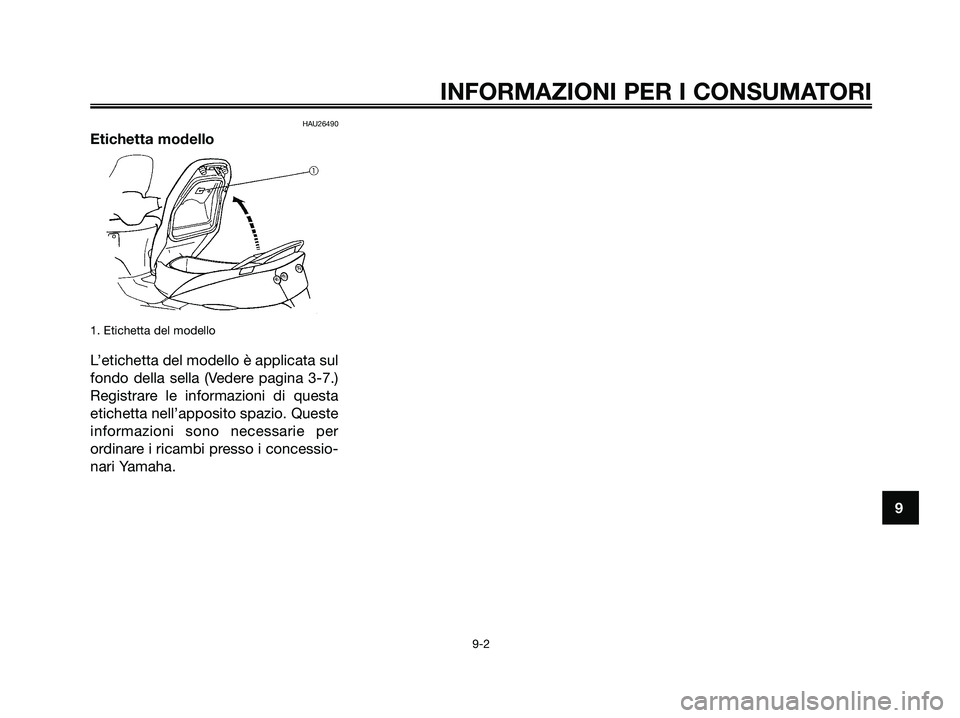

Etichetta modello
1. Etichetta del modello
L’etichetta del modello è applicata sul
fondo della sella (Vedere pagina 3-7.)
Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste
informazioni sono necessarie per
ordinare i ricambi presso i concessio-
nari Yamaha.
9
INFORMAZIONI PER I CONSUMATORI
9-2
5XL-F8199-H3.qxd 19/09/2005 16:30 Página 63
