YAMAHA MAJESTY 250 2003 Manuale duso (in Italian)

7-5
PULIZIA E RIMESSAGGIO DELLO SCOOTER
7
5. Lubrificare tutti i cavi di comando ed
i punti di rotazione di tutte le leve e
dei pedali, come pure il cavalletto
laterale / il cavalletto centrale.
6. Controllare e, se necessario, ripristi-
nare la pressione dei pneumatici e
poi sollevare lo scooter in modo che
entrambe le ruote non tocchino
terra. In alternativa, far girare di
poco le ruote tutti i mesi in modo da
prevenire il danneggiamento locale
dei pneumatici.
7. Coprire l’apertura della marmitta con
un sacchetto di plastica per preveni-
re la penetrazione dell’umidità.8. Togliere la batteria e caricarla com-
pletamente. Riporla in un locale fre-
sco ed asciutto e caricarla una volta
al mese. Non riporre la batteria in un
locale eccessivamente freddo o
caldo (meno di 0 °C o più di 30 °C).
Per ulteriori informazioni sul rimes-
saggio della batteria, vedere pagina
6-35.
NOTA:
Eseguire tutte le riparazioni eventualmen-
te necessarie prima di rimessare lo scoo-
ter.
5SJ-28199-H1 7/11/02 1:20 PM Page 100

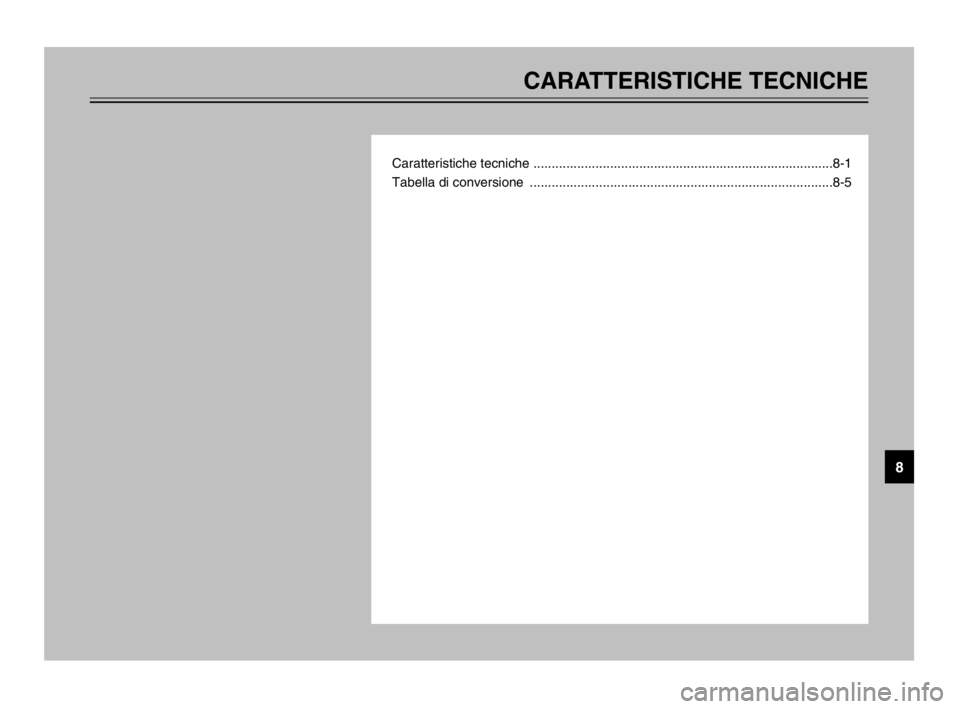

CARATTERISTICHE TECNICHE
Caratteristiche tecniche ..................................................................................8-1
Tabella di conversione ...................................................................................8-5
8
5SJ-28199-H1 7/11/02 1:20 PM Page 101

8-1
HAU01038
CARATTERISTICHE TECNICHE
8
Caratteristiche tecnicheCaratteristiche tecniche
Modello YP250A
Dimensioni
Lunghezza totale 2.145 mm
Larghezza totale 770 mm
Altezza totale 1.350 mm
Altezza alla sella 730 mm
Interasse 1.535 mm
Altezza dal suolo 120 mm
Raggio minimo di sterzata 2.700 mm
Peso netto (Con olio e
serbatoio carburante pieno)
177 kg
Motore
Tipo di motore A 4 tempi raffreddato a
liquido, SOHC
Disposizione dei cilindri A un cilindro inclinato in
avanti
Cilindrata 249 cm
3
Alesaggio ×corsa 69,0 ×66,8 mm
Rapporto di compressione 10:1
Sistema di avviamento Starter elettrico
Sistema di lubrificazione A carter umidoOlio motore
Tipo
Classificazione olio motore
consigliataTipo API Service SE, SG o
superiore
aA
Non utilizzare oli con specifica diesel ”CD” o oli di qualità
superiore a quella specificata. Inoltre non usare oli con eti-
chetta ”ENERGY CONSERVING II” (CONSERVANTE ENER-
GIA II) o superiore.
Capacità
Cambio olio periodico 1,2 L
Quantità totale
(motore a secco) 1,4 L
–10° 0° 10° 20° 30°
40°
SAE 10W/30
SAE 10W/40
SAE 20W/40
SAE 20W/50
–20°
SAE 15W/40 50°C
5SJ-28199-H1 7/11/02 1:20 PM Page 102

8-2
CARATTERISTICHE TECNICHE
8
Olio di trasmissione
Tipo
Olio motore SAE 10W30 tipo SE
Capacità della scatola di
trasmissione 0,25 L
Capacità del sistema di
raffreddament (quantità totale)1,4L
Filtro dell’ariaElemento tipo umido
Carburante
Tipo
SOLTANTO BENZINA
NORMALE SENZA PIOMBO
Capacità del serbatoio 12 L
Carburatore
Fabbricante TEIKEI
Tipo ×QuantitàY28V-1E ×1
Candela
Fabbricante/Tipo NGK/DR8EA
Distanza 0,6–0,7 mm
Tipo di frizioneSecca, automatica centrifuga
Trasmissione
Sistema di riduzione primariaIngranaggio elicoidale
Rapporto di riduzione primaria40/15 (2,666)
Sistema di riduzione secondariaIngranaggio elicoidale
Rapporto di riduzione secondaria38/15 (2,533)Tipo di trasmissione Automatica,cinghia trapezoidale
Selettore cambio Frizione centrifuga automatica
Parte ciclistica
Tipo di telaio Monotrave inferiore tubolare
Angolo di incidenza 28°
Avancorsa 103 mm
Pneumatici
Anteriore Tipo Senza camera d’aria
Dimensioni 110/90-12 64L
Fabbricante/ IRC/MB67
modello MICHELIN/BOPPER
Posteriore Tipo Senza camera d’aria
Dimensioni 130/70-12 62L
Fabbricante/ IRC/MB67
modello MICHELIN/BOPPER
Carico massimo* 178 kg
Pressione dell’aria (pneumatico freddo)
Fino a 90 kg*
Anteriore175 kPa (1,75 kgf/cm
2, 1,75 bar)
Posteriore200 kPa (2,00 kgf/cm
2, 2,00 bar)
5SJ-28199-H1 7/11/02 1:20 PM Page 103

8-3
CARATTERISTICHE TECNICHE
8
90 kg–Carico massimo*
Anteriore200 kPa (2,00 kgf/cm
2, 2,00 bar)
Posteriore225 kPa (2,25 kgf/cm
2, 2,25 bar)
*Peso totaleb di pliota, passeggero, carico e accessori.
Route
Anteriore
Tipo Ruota monoblocco
Misura 12 ×MT2,75
Posteriore
Tipo Ruota monoblocco
Misura 12 ×MT3,50
Freni
Anteriore
Tipo Freno a disco singolo
Funzionamento
Azionamento con la mano destra
Fluido DOT 4
Posteriore
Tipo Freno a disco singolo
Funzionamento
Azionamento con la mano sinistra
Fluido DOT 4Sospensione
Davanti Forcella telescopica
Posteriore Oscillazione unità
Ammortizzatori
AnterioreAmmortizzatore ad olio/molla a
spirale piana
PosterioreAmmortizzatore ad olio/molla a
spirale piana
Corsa della ruota
Anteriore 100 mm
Posteriore 90 mm
Parte elettrica
Sistema di accensione T.C.I. (digital)
Sistema di generatore
Tipo A.C. magneta
Uscita standard 14 V, 19,5A @ 5.000 rpm
Batteria:
Tipo GT7B-4
Potenza, capacità12V 6,5 AH
Tipo di faro
Alogena
5SJ-28199-H1 7/11/02 1:20 PM Page 104

8-4
CARATTERISTICHE TECNICHE
8
Potenza della lampadina ×quantità
Faro 12 V, 60/55W ×1
12 V, 55W ×1
Luce di stop/posizione 12 V, 5/21W ×2
posteriore
Freccia anteriore 12 V, 21W ×2
Freccia posteriore 12 V, 18W ×2
Luce ausiliaria 12 V, 5W ×1
Luce targa 12 V, 5W ×1
Segnalatore 12 V, 1,7W ×4
Spia abbagliante 12 V, 1,7W ×1
Spie degli indicatori di direzione 12 V, 3,4W ×2
Spia cambio dell’olio 12 V, 1,7W ×1
Spia dell’ABS 12 V, 1,7W ×1
Fusibili
Fusibile principale 30 A
Fusibile motore ABS 30 A
Fusibile del faro 15 A
Fusibile dell’impianto di
segnalazione 15 A
Fusibile dell’unità di controllo
ABS 10 A
Fusibile dell’accensione 7,5 A
Fusibile della ventola del
radiatore 4 A
Fusibile orologio (ausiliario) 10 A
5SJ-28199-H1 7/11/02 1:20 PM Page 105

Tutti i dati delle specifiche citati nel presente manuale sono
espressi in UNITÀ SI e METRICHE.
Utilizzare questa tabella per convertire i dati in unità
METRICHE in unità IMPERIAL.
Esempio:
VALORE
METRICOFATTORE DI
CONVERSIONEVALORE IMPERIAL
2 mm× 0,03937 = 0,08 in
Tabella di conversione
DAL SISTEMA METRICO AL SISTEMA IMPERIAL
Unità metricaFattore di
conversioneUnità Imperial
Coppia serraggiom·kgf
m·kgf
cm·kgf
cm·kgf
× 7,233× 86,794× 0,0723× 0,8679ft·lbf
in·lbf
ft·lbf
in·lbf
Pesokg
g
× 2,205× 0,03527lb
oz
Velocitàkm/h
× 0.6214 mi/h
Distanzakm
m
m
cm
mm
× 0,6214× 3,281× 1,094× 0,3937× 0,03937mi
ft
yd
in
in
Volume,
Capacitàcc (cm3)
cc (cm3)
L (litri)
L (litri)× 0,03527× 0,06102× 0,8799× 0,2199oz (IMP liq.)
cu·in
qt (IMP liq.)
gal (IMP liq.)
Variekg/mm
kgf/cm
2
°C
× 55,997× 14,2234× 1,8 + 32 lb/in
psi (lbf/in
2)
°F
8-5
CARATTERISTICHE TECNICHE
8
HAU04513
Tabella di conversioneTabella di conversione
5SJ-28199-H1 7/11/02 1:20 PM Page 106

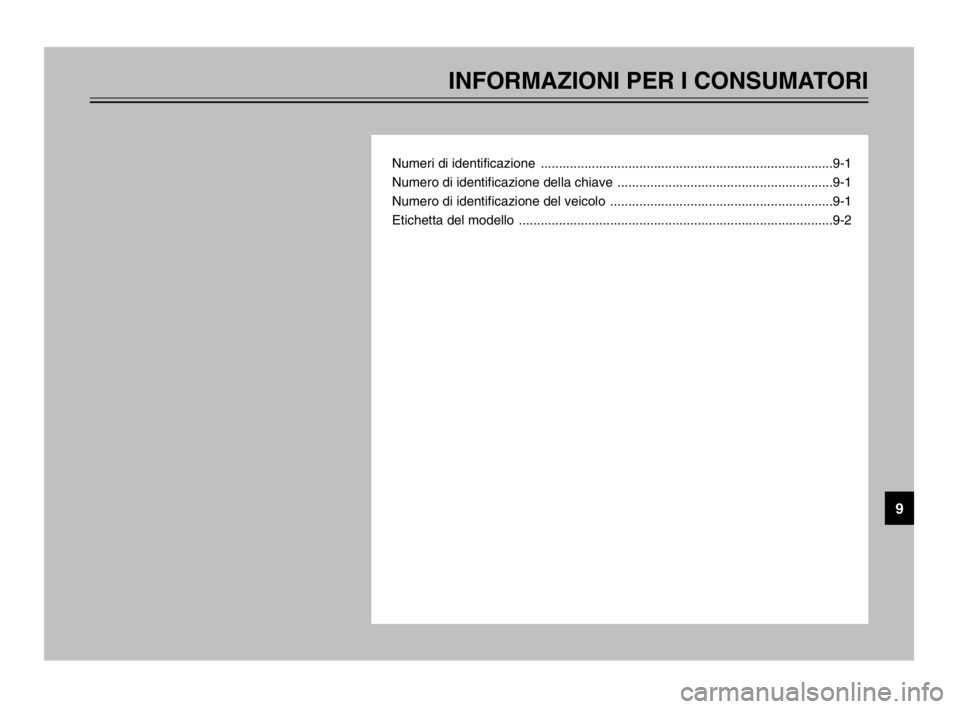

INFORMAZIONI PER I CONSUMATORI
Numeri di identificazione ................................................................................9-1
Numero di identificazione della chiave ...........................................................9-1
Numero di identificazione del veicolo .............................................................9-1
Etichetta del modello ......................................................................................9-2
9
5SJ-28199-H1 7/11/02 1:20 PM Page 107

9-1
HAU01039
INFORMAZIONI PER I CONSUMATORI
9
HAU02944
Numeri di identificazioneNumeri di identificazione
Riportare il numero di identificazione della
chiave, il numero di identificazione del
veicolo e le informazioni dell’etichetta del
modello qui sotto negli appositi spazi per
assistenza nell’ordinazione di ricambi dai
concessionari Yamaha, o come riferimen-
to in caso di furto del veicolo.
1. NUMERO DI IDENTIFICAZIONE
DELLA CHIAVE:
2. NUMERO DI IDENTIFICAZIONE
DEL VEICOLO:
3. INFORMAZIONI DELL’ETICHETTA
DEL MODELLO:
HAU01041
Numero di identificazione della
chiave
Numero di identificazione della chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave.
Riportare questo numero nell’apposito
spazio ed usarlo come riferimento per
ordinare una chiave nuova.
HAU01044
Numero di identificazione del
veicolo
Numero di identificazione del veicolo
Il numero di identificazione del veicolo è
impresso sul telaio.
NOTA:
Il numero di identificazione del veicolo
serve ad identificare lo scooter e può
venire utilizzato per immatricolarlo presso
le autorità competenti.
1
1. Numero di identificazione della chiave
1
1. Numero di identificazione del veicolo
1
6
5SJ-28199-H1 7/11/02 1:20 PM Page 108

9-2
INFORMAZIONI PER I CONSUMATORI
9
HAU03097
Etichetta del modelloEtichetta del modello
L’etichetta del modello è applicata
all’interno dello scomparto portaoggetti
posteriore (vedere pagina 3-20 per le pro-
cedure di apertura e chiusura dello scom-
parto portaoggetti posteriore). Riportare
le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi
presso i concessionari Yamaha.
1
1. Etichetta del modello
