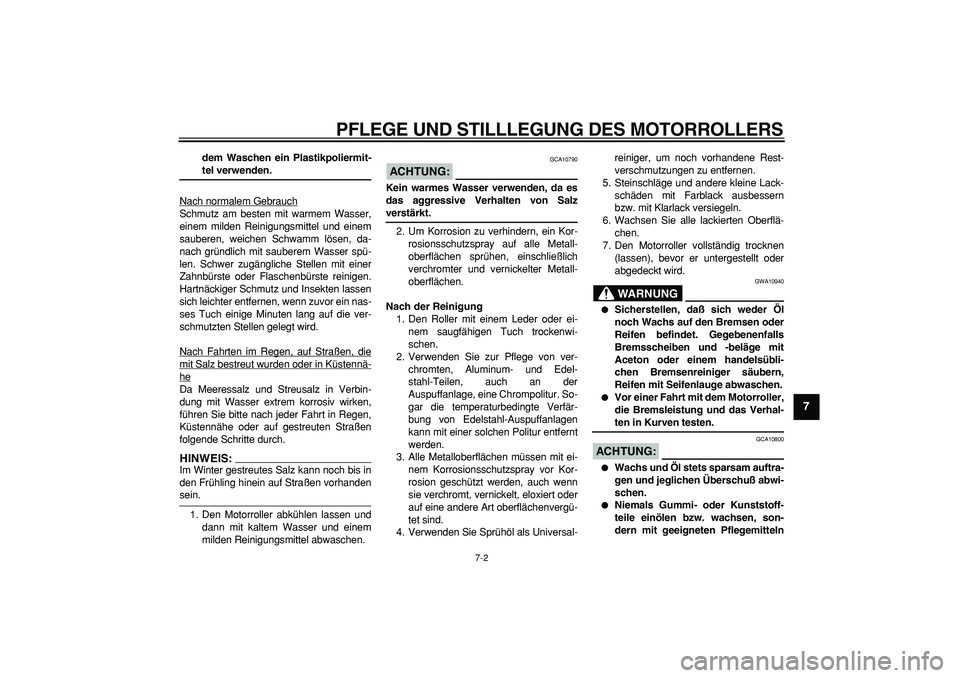

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-2
2
3
4
5
6
78
9

dem Waschen ein Plastikpoliermit-
teI verwenden.
Nach normalem Gebrauch
Schmutz am besten mit warmem Wasser,
einem milden Reinigungsmittel und einem
sauberen, weichen Schwamm lösen, da-
nach gründlich mit sauberem Wasser spü-
len. Schwer zugängliche Stellen mit einer
Zahnbürste oder Flaschenbürste reinigen.
Hartnäckiger Schmutz und Insekten lassen
sich leichter entfernen, wenn zuvor ein nas-
ses Tuch einige Minuten lang auf die ver-
schmutzten Stellen gelegt wird.
Nach Fahrten im Regen, auf Straßen, diemit Salz bestreut wurden oder in Küstennä-heDa Meeressalz und Streusalz in Verbin-
dung mit Wasser extrem korrosiv wirken,
führen Sie bitte nach jeder Fahrt in Regen,
Küstennähe oder auf gestreuten Straßen
folgende Schritte durch.HINWEIS:

Im Winter gestreutes Salz kann noch bis in
den Frühling hinein auf Straßen vorhanden
sein.
1. Den Motorroller abkühlen lassen und
dann mit kaltem Wasser und einem
milden Reinigungsmittel abwaschen.
ACHTUNG:

GCA10790
Kein warmes Wasser verwenden, da es
das aggressive Verhalten von Salz
verstärkt.
2. Um Korrosion zu verhindern, ein Kor-
rosionsschutzspray auf alle Metall-
oberflächen sprühen, einschließlich
verchromter und vernickelter Metall-
oberflächen.
Nach der Reinigung
1. Den Roller mit einem Leder oder ei-
nem saugfähigen Tuch trockenwi-
schen.
2. Verwenden Sie zur Pflege von ver-
chromten, Aluminum- und Edel-
stahl-Teilen, auch an der
Auspuffanlage, eine Chrompolitur. So-
gar die temperaturbedingte Verfär-
bung von Edelstahl-Auspuffanlagen
kann mit einer solchen Politur entfernt
werden.
3. Alle Metalloberflächen müssen mit ei-
nem Korrosionsschutzspray vor Kor-
rosion geschützt werden, auch wenn
sie verchromt, vernickelt, eloxiert oder
auf eine andere Art oberflächenvergü-
tet sind.
4. Verwenden Sie Sprühöl als Universal-reiniger, um noch vorhandene Rest-
verschmutzungen zu entfernen.
5. Steinschläge und andere kleine Lack-
schäden mit Farblack ausbessern
bzw. mit Klarlack versiegeln.
6. Wachsen Sie alle lackierten Oberflä-
chen.
7. Den Motorroller vollständig trocknen
(lassen), bevor er untergestellt oder
abgedeckt wird.
WARNUNG

GWA10940

Sicherstellen, daß sich weder Öl
noch Wachs auf den Bremsen oder
Reifen befindet. Gegebenenfalls
Bremsscheiben und -beläge mit
Aceton oder einem handelsübli-
chen Bremsenreiniger säubern,
Reifen mit Seifenlauge abwaschen.

Vor einer Fahrt mit dem Motorroller,
die Bremsleistung und das Verhal-
ten in Kurven testen.
ACHTUNG:

GCA10800

Wachs und Öl stets sparsam auftra-
gen und jeglichen Überschuß abwi-
schen.

Niemals Gummi- oder Kunststoff-
teile einölen bzw. wachsen, son-
dern mit geeigneten Pflegemitteln

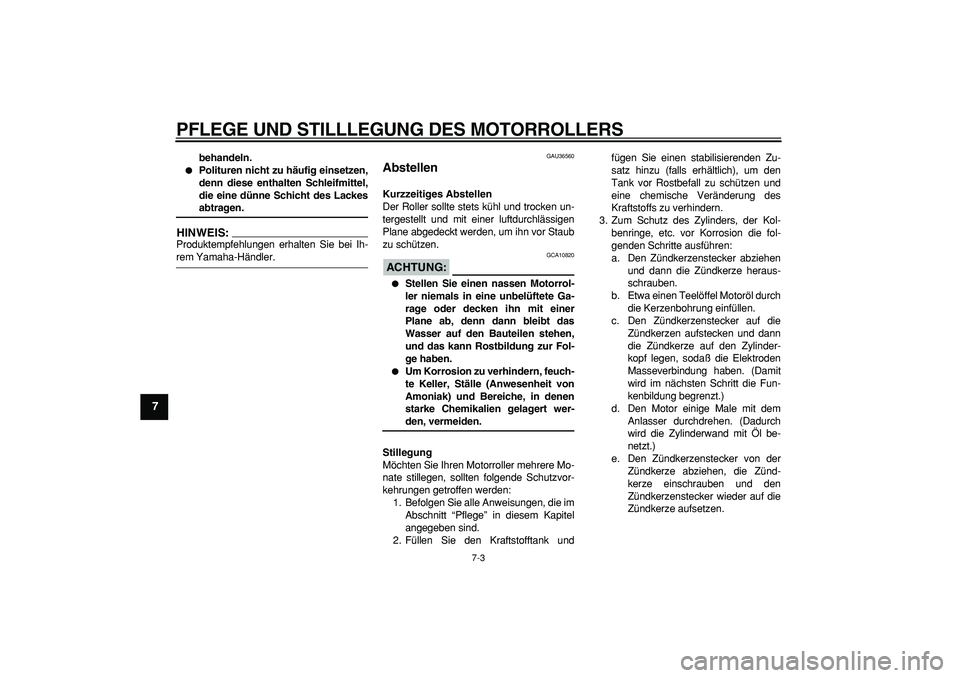

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-3
1
2
3
4
5
6
7
8
9

behandeln.

Polituren nicht zu häufig einsetzen,
denn diese enthalten Schleifmittel,
die eine dünne Schicht des Lackes
abtragen.
HINWEIS:

Produktempfehlungen erhalten Sie bei Ih-
rem Yamaha-Händler.
GAU36560
Abstellen
Kurzzeitiges Abstellen
Der Roller sollte stets kühl und trocken un-
tergestellt und mit einer luftdurchlässigen
Plane abgedeckt werden, um ihn vor Staub
zu schützen.
ACHTUNG:

GCA10820

Stellen Sie einen nassen Motorrol-
ler niemals in eine unbelüftete Ga-
rage oder decken ihn mit einer
Plane ab, denn dann bleibt das
Wasser auf den Bauteilen stehen,
und das kann Rostbildung zur Fol-
ge haben.

Um Korrosion zu verhindern, feuch-
te Keller, Ställe (Anwesenheit von
Amoniak) und Bereiche, in denen
starke Chemikalien gelagert wer-
den, vermeiden.
Stillegung
Möchten Sie Ihren Motorroller mehrere Mo-
nate stillegen, sollten folgende Schutzvor-
kehrungen getroffen werden:
1. Befolgen Sie alle Anweisungen, die im
Abschnitt “Pflege” in diesem Kapitel
angegeben sind.
2. Füllen Sie den Kraftstofftank undfügen Sie einen stabilisierenden Zu-
satz hinzu (falls erhältlich), um den
Tank vor Rostbefall zu schützen und
eine chemische Veränderung des
Kraftstoffs zu verhindern.
3. Zum Schutz des Zylinders, der Kol-
benringe, etc. vor Korrosion die fol-
genden Schritte ausführen:
a. Den Zündkerzenstecker abziehen
und dann die Zündkerze heraus-
schrauben.
b. Etwa einen Teelöffel Motoröl durch
die Kerzenbohrung einfüllen.
c. Den Zündkerzenstecker auf die
Zündkerzen aufstecken und dann
die Zündkerze auf den Zylinder-
kopf legen, sodaß die Elektroden
Masseverbindung haben. (Damit
wird im nächsten Schritt die Fun-
kenbildung begrenzt.)
d. Den Motor einige Male mit dem
Anlasser durchdrehen. (Dadurch
wird die Zylinderwand mit Öl be-
netzt.)
e. Den Zündkerzenstecker von der
Zündkerze abziehen, die Zünd-
kerze einschrauben und den
Zündkerzenstecker wieder auf die
Zündkerze aufsetzen.

PFLEGE UND STILLLEGUNG DES MOTORROLLERS
7-4
2
3
4
5
6
78
9
WARNUNG

GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden,
wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
den Motoroller so aufbocken, daß bei-
de Räder über dem Boden schweben.
Anderenfalls jeden Monat die Räder
etwas verdrehen, damit die Reifen
nicht ständig an derselben Stelle auf-
liegen und dadurch beschädigt wer-
den.
6. Den Schalldämpfer mit Plastiktüten so
abdecken, daß keine Feuchtigkeit ein-
dringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-30.
HINWEIS:

Anfallende Reparaturen vor der Stillegung
ausführen.

8-1
1
2
3
4
5
6
7
8
9

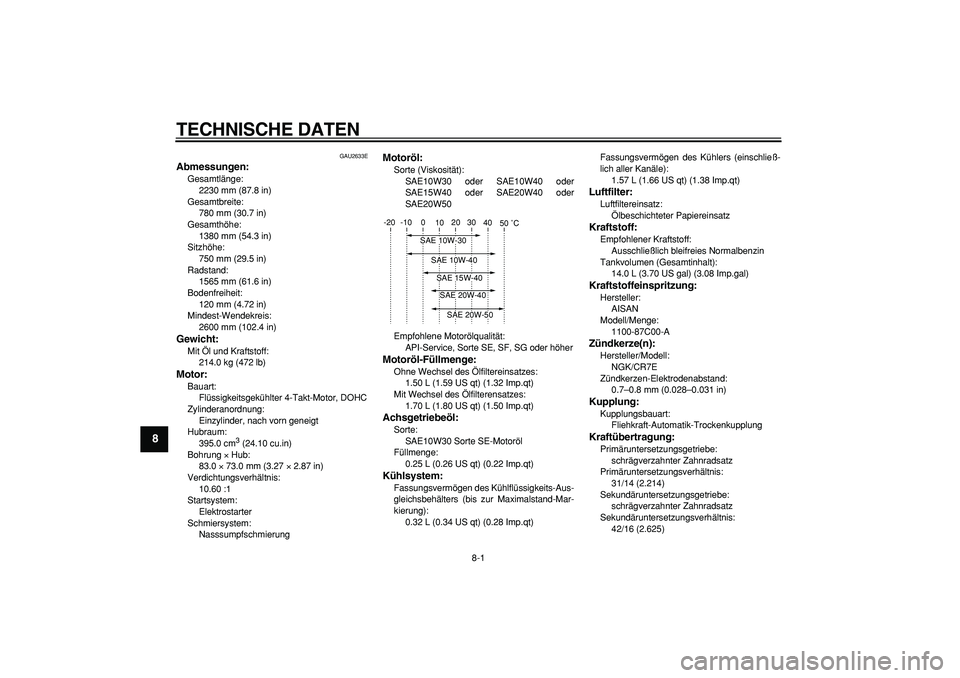

TECHNISCHE DATEN
GAU2633E
Abmessungen:
Gesamtlänge:
2230 mm (87.8 in)
Gesamtbreite:
780 mm (30.7 in)
Gesamthöhe:
1380 mm (54.3 in)
Sitzhöhe:
750 mm (29.5 in)
Radstand:
1565 mm (61.6 in)
Bodenfreiheit:
120 mm (4.72 in)
Mindest-Wendekreis:
2600 mm (102.4 in)
Gewicht:
Mit Öl und Kraftstoff:
214.0 kg (472 lb)
Motor:
Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
Einzylinder, nach vorn geneigt
Hubraum:
395.0 cm
3

(24.10 cu.in)
Bohrung
×
Hub:
83.0
×
73.0 mm (3.27
×
2.87 in)
Verdichtungsverhältnis:
10.60 :1
Startsystem:
Elektrostarter
Schmiersystem:
Nasssumpfschmierung

Motoröl:
Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API-Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel des Ölfiltereinsatzes:
1.50 L (1.59 US qt) (1.32 Imp.qt)
Mit Wechsel des Ölfilterensatzes:
1.70 L (1.80 US qt) (1.50 Imp.qt)
Achsgetriebeöl:
Sorte:
SAE10W30 Sorte SE-Motoröl
Füllmenge:
0.25 L (0.26 US qt) (0.22 Imp.qt)
Kühlsystem:
Fassungsvermögen des Kühlflüssigkeits-Aus-
gleichsbehälters (bis zur Maximalstand-Mar-
kierung):
0.32 L (0.34 US qt) (0.28 Imp.qt)Fassungsvermögen des Kühlers (einschließ-
lich aller Kanäle):
1.57 L (1.66 US qt) (1.38 Imp.qt)
Luftfilter:
Luftfiltereinsatz:
Ölbeschichteter Papiereinsatz
Kraftstoff:
Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
14.0 L (3.70 US gal) (3.08 Imp.gal)
Kraftstoffeinspritzung:
Hersteller:
AISAN
Modell/Menge:
1100-87C00-A
Zündkerze(n):
Hersteller/Modell:
NGK/CR7E
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
Kupplung:
Kupplungsbauart:
Fliehkraft-Automatik-Trockenkupplung
Kraftübertragung:
Primäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Primäruntersetzungsverhältnis:
31/14 (2.214)
Sekundäruntersetzungsgetriebe:
schrägverzahnter Zahnradsatz
Sekundäruntersetzungsverhältnis:
42/16 (2.625)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

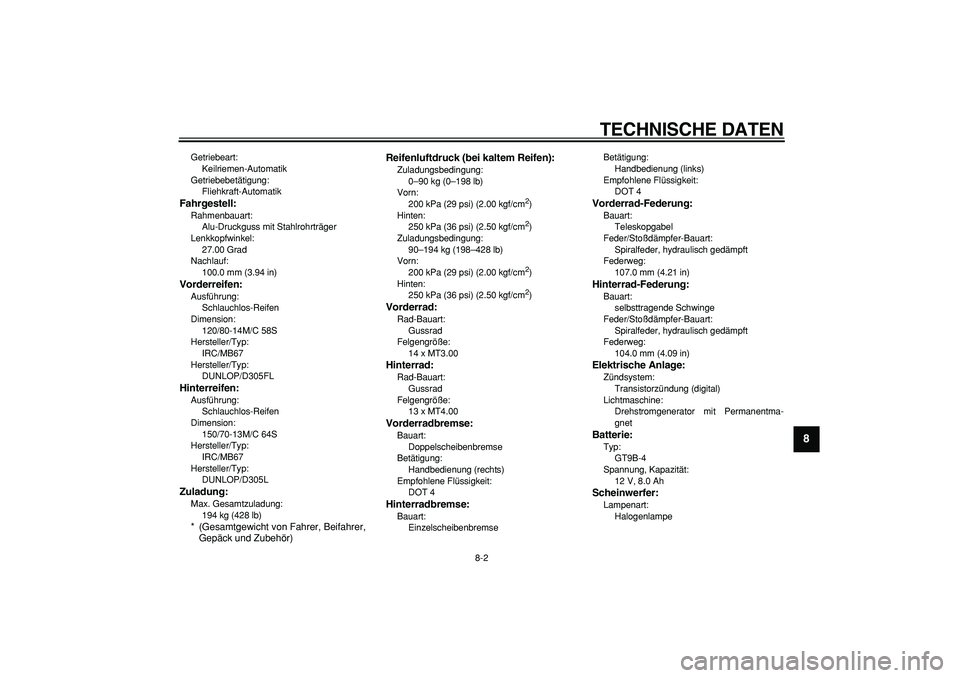

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Getriebeart:
Keilriemen-Automatik
Getriebebetätigung:
Fliehkraft-Automatik
Fahrgestell:
Rahmenbauart:
Alu-Druckguss mit Stahlrohrträger
Lenkkopfwinkel:
27.00 Grad
Nachlauf:
100.0 mm (3.94 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/80-14M/C 58S
Hersteller/Typ:
IRC/MB67
Hersteller/Typ:
DUNLOP/D305FL
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
150/70-13M/C 64S
Hersteller/Typ:
IRC/MB67
Hersteller/Typ:
DUNLOP/D305L
Zuladung:
Max. Gesamtzuladung:
194 kg (428 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)

Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Zuladungsbedingung:
90–194 kg (198–428 lb)
Vorn:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Gussrad
Felgengröße:
14 x MT3.00
Hinterrad:
Rad-Bauart:
Gussrad
Felgengröße:
13 x MT4.00
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
EinzelscheibenbremseBetätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
107.0 mm (4.21 in)
Hinterrad-Federung:
Bauart:
selbsttragende Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
104.0 mm (4.09 in)
Elektrische Anlage:
Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe

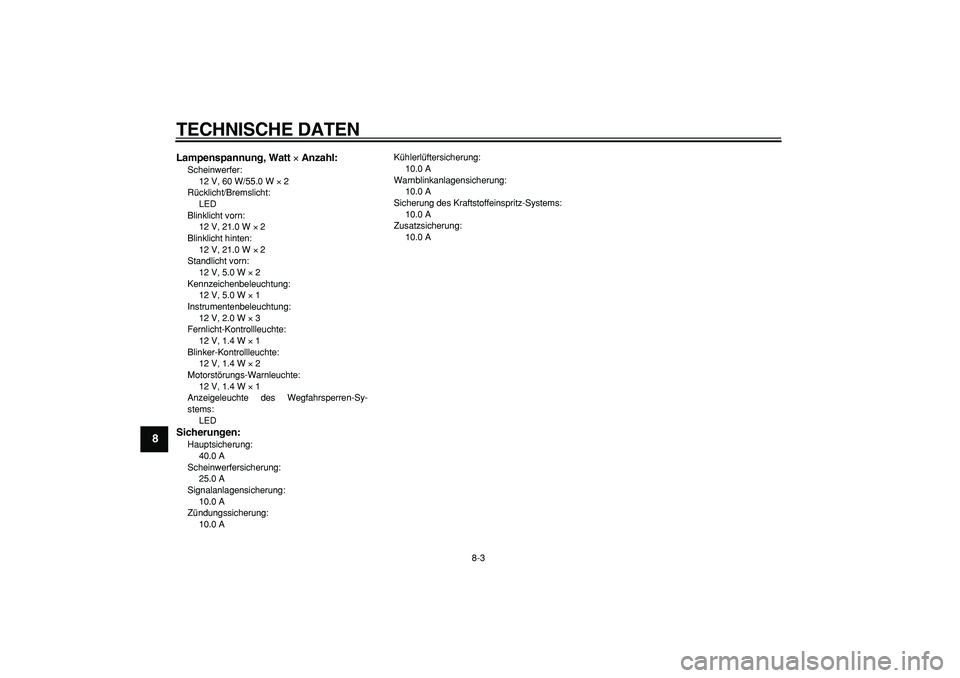

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Lampenspannung, Watt
×
Anzahl:
Scheinwerfer:
12 V, 60 W/55.0 W
×
2
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 21.0 W
×
2
Blinklicht hinten:
12 V, 21.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Kennzeichenbeleuchtung:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
12 V, 2.0 W
×
3
Fernlicht-Kontrollleuchte:
12 V, 1.4 W
×
1
Blinker-Kontrollleuchte:
12 V, 1.4 W
×
2
Motorstörungs-Warnleuchte:
12 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sy-
stems:
LED

Sicherungen:
Hauptsicherung:
40.0 A
Scheinwerfersicherung:
25.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 AKühlerlüftersicherung:
10.0 A
Warnblinkanlagensicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Zusatzsicherung:
10.0 A

9-1
2
3
4
5
6
7
8
9

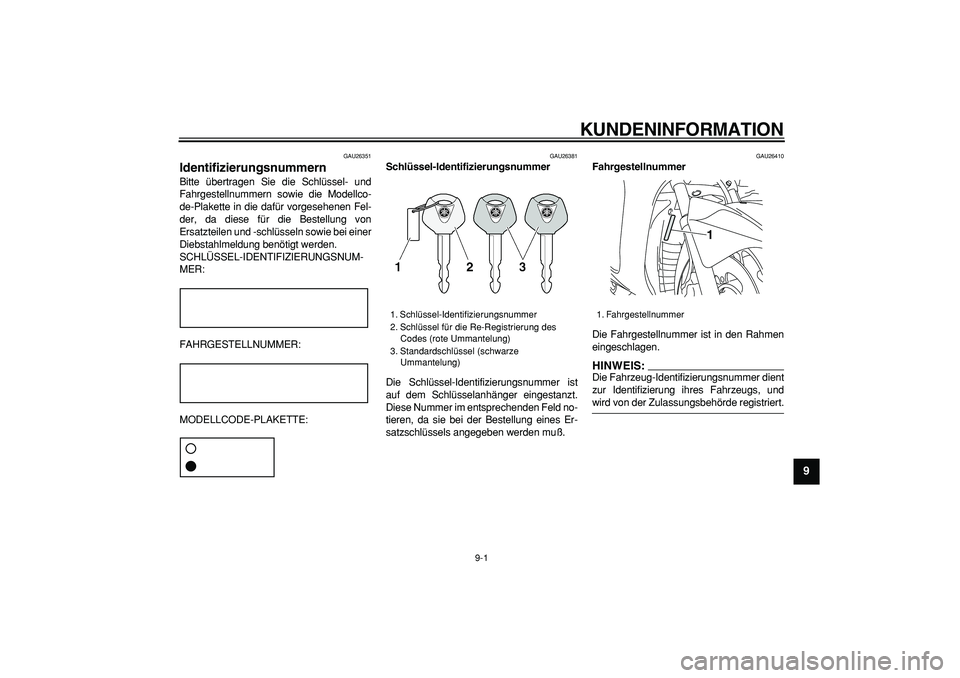

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von
Ersatzteilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-IDENTIFIZIERUNGSNUM-
MER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26410
Fahrgestellnummer
Die Fahrgestellnummer ist in den Rahmen
eingeschlagen.
HINWEIS:

Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Fahrzeugs, und
wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze
Ummantelung)
1. Fahrgestellnummer
1

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

GAU26500
Modellcode-Plakette
Die Modellcode-Plakette ist an der Innen-
seite des hinteren Ablagefachs angebracht.
(Siehe Seite 3-16.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
1

Index
A
Abblendschalter .........................................3-9
Ablagefächer ...........................................3-16
Abstellen ....................................................7-3
Achsgetriebeöl .........................................6-15
Anfahren ....................................................5-2
Anzeigeleuchte des Wegfahrsperren-
Systems...................................................3-4
B
Batterie ....................................................6-30
Beschleunigen und Verlangsamen ............5-2
Blinker-Kontrolleuchten .............................3-3
Blinkerlampe hinten, auswechseln ..........6-34
Blinkerlampe (vorn) oder Standlichtlampe,
auswechseln..........................................6-33
Blinkerschalter ...........................................3-9
Bordwerkzeug ............................................6-1
Bowdenzüge, prüfen und schmieren .......6-27
Bremsen ....................................................5-2
Bremsflüssigkeitsstand, prüfen ................6-25
Bremsflüssigkeit, wechseln .....................6-26
Bremshebel, schmieren ...........................6-27
D
Diebstahlanlage (Sonderzubehör) .............3-9
Drehzahlmesser ........................................3-5
E
Einfahrvorschriften .....................................5-4
F
Fahrersitz, einstellen ...............................3-15
Fahrgestellnummer ....................................9-1
Fahrzeugbeschreibung ..............................2-1
Fehlersuchdiagramme .............................6-36
Fehlersuche .............................................6-35
Fernlicht-Kontrolleuchte .............................3-3Feststellbremshebel
(Hinterradbremse) ................................. 3-11
Feststellbremshebelkabel
(Hinterradbremse), einstellen ................ 6-24
G
Gasdrehgriff und Gaszug, kontrollieren und
schmieren.............................................. 6-27
Gaszugspiel, kontrollieren ....................... 6-20
Geschwindigkeitsmesser........................... 3-4
H
Handbremshebel, Hinterradbremse ........ 3-11
Handbremshebel, Vorderradbremse ....... 3-10
Haupt- und Seitenständer, prüfen und
schmieren.............................................. 6-28
Hupenschalter ......................................... 3-10
I
Identifizierungsnummern ........................... 9-1
K
Katalysator .............................................. 3-13
Kennzeichenleuchten-Lampe,
auswechseln ......................................... 6-35
Kraftstoff .................................................. 3-13
Kraftstoff sparen, Tips ............................... 5-3
Kühlflüssigkeit ......................................... 6-16
L
Lenkerarmaturen ....................................... 3-9
Lenkung, prüfen ...................................... 6-29
Lichthupenschalter .................................... 3-9
Luftfiltereinsätze, Ablaßschläuche und
Luftfiltereinsätz des
Riementriebgehäuses ........................... 6-18
M
Modellcode-Plakette .................................. 9-2
Motor anlassen .......................................... 5-1Motoröl und Ölfiltereinsatz ...................... 6-12
Motorstoppschalter.................................. 3-10
Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige................................ 3-5
P
Parken ....................................................... 5-4
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-23
Radlager, prüfen ..................................... 6-29
Reifen ...................................................... 6-21
Routinekontrolle vor Fahrtbeginn .............. 4-2
Rücklicht-/Bremslichtlampe ..................... 6-33
S
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-25
Scheinwerferlampe, auswechseln........... 6-32
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-17
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-31
Sitze ........................................................ 3-14
Spiel des Handbremshebels (Vorderrad-
und Hinterradbremse) ........................... 6-23
Starterschalter ......................................... 3-10
System der Wegfahrsperre ....................... 3-1
T
Tankverschluß......................................... 3-12
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen............................. 6-28
Tips zur Fahrsicherheit.............................. 1-4
V
Ventilspiel ................................................ 6-21

Index
Verkleidungsteile und Abdeckungen,
abnehmen und montieren....................... 6-6
W
Warnblinkschalter ................................... 3-10
Warn- und Kontrollleuchten ...................... 3-3
Wartungsintervalle und Schmierdienst ..... 6-3
Z
Zündkerze, prüfen ................................... 6-10
Zünd-/Lenkschloß..................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System .................. 3-18
