FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-4
1
2
3
4
5
6
7
8
9

HAU11601

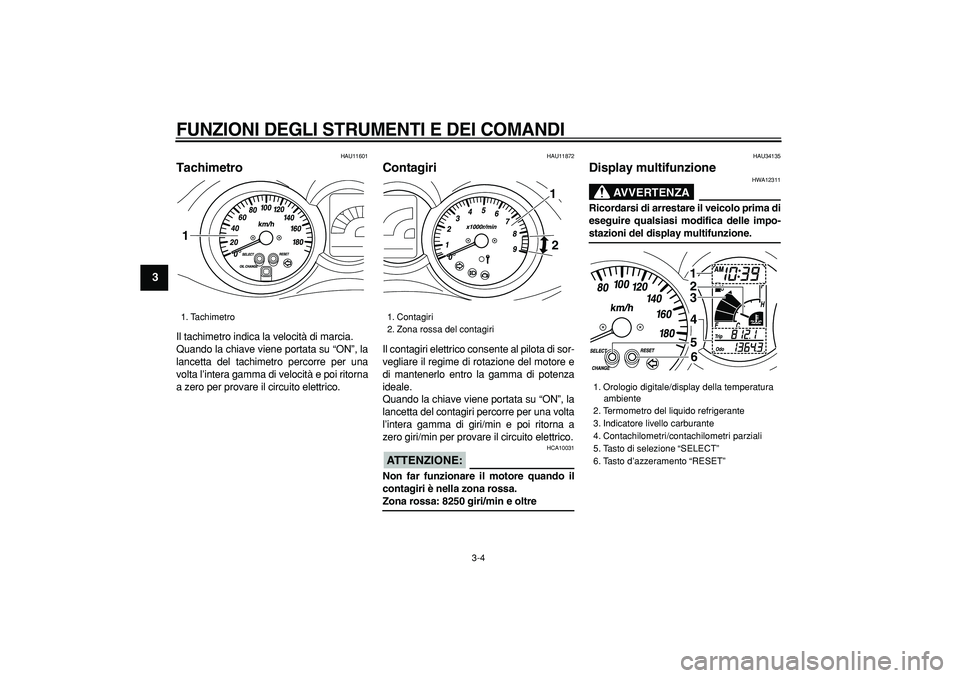

Tachimetro
Il tachimetro indica la velocità di marcia.
Quando la chiave viene portata su “ON”, la
lancetta del tachimetro percorre per una
volta l’intera gamma di velocità e poi ritorna
a zero per provare il circuito elettrico.
HAU11872
Contagiri
Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.
ATTENZIONE:

HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 8250 giri/min e oltre
HAU34135
Display multifunzione
AVVERTENZA

HWA12311
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione.
1. Tachimetro
1

1. Contagiri
2. Zona rossa del contagiri
12

1. Orologio digitale/display della temperatura
ambiente
2. Termometro del liquido refrigerante
3. Indicatore livello carburante
4. Contachilometri/contachilometri parziali
5. Tasto di selezione “SELECT”
6. Tasto d’azzeramento “RESET”
1
2
3
4
5
6

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-5
2
34
5
6
7
8
9

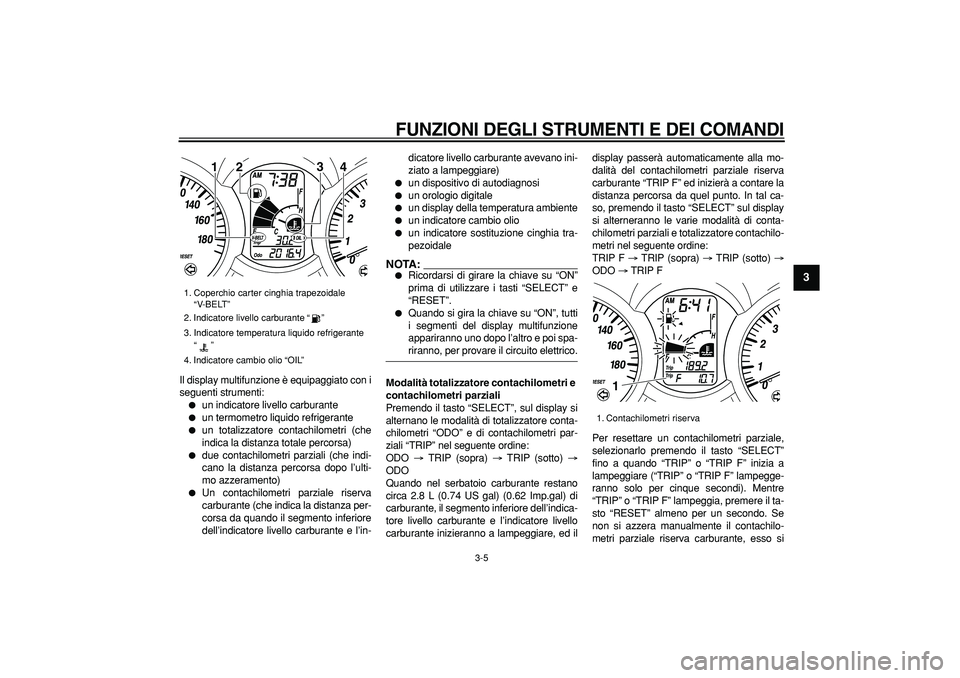

Il display multifunzione è equipaggiato con i
seguenti strumenti:

un indicatore livello carburante

un termometro liquido refrigerante

un totalizzatore contachilometri (che
indica la distanza totale percorsa)

due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)

Un contachilometri parziale riserva
carburante (che indica la distanza per-
corsa da quando il segmento inferiore
dell’indicatore livello carburante e l’in-dicatore livello carburante avevano ini-
ziato a lampeggiare)

un dispositivo di autodiagnosi

un orologio digitale

un display della temperatura ambiente

un indicatore cambio olio

un indicatore sostituzione cinghia tra-
pezoidale
NOTA:


Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.

Quando si gira la chiave su “ON”, tutti
i segmenti del display multifunzione
appariranno uno dopo l’altro e poi spa-
riranno, per provare il circuito elettrico.
Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “SELECT”, sul display si
alternano le modalità di totalizzatore conta-
chilometri “ODO” e di contachilometri par-
ziali “TRIP” nel seguente ordine:
ODO
→
TRIP (sopra)
→
TRIP (sotto)
→
ODO
Quando nel serbatoio carburante restano
circa 2.8 L (0.74 US gal) (0.62 Imp.gal) di
carburante, il segmento inferiore dell’indica-
tore livello carburante e l’indicatore livello
carburante inizieranno a lampeggiare, ed ildisplay passerà automaticamente alla mo-
dalità del contachilometri parziale riserva
carburante “TRIP F” ed inizierà a contare la
distanza percorsa da quel punto. In tal ca-
so, premendo il tasto “SELECT” sul display
si alterneranno le varie modalità di conta-
chilometri parziali e totalizzatore contachilo-
metri nel seguente ordine:
TRIP F
→
TRIP (sopra)
→
TRIP (sotto)
→
ODO
→
TRIP F
Per resettare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT”
fino a quando “TRIP” o “TRIP F” inizia a
lampeggiare (“TRIP” o “TRIP F” lampegge-
ranno solo per cinque secondi). Mentre
“TRIP” o “TRIP F” lampeggia, premere il ta-
sto “RESET” almeno per un secondo. Se
non si azzera manualmente il contachilo-
metri parziale riserva carburante, esso si

1. Coperchio carter cinghia trapezoidale
“V-BELT”
2. Indicatore livello carburante “ ”
3. Indicatore temperatura liquido refrigerante
“ ”
4. Indicatore cambio olio “OIL”
123
4

1. Contachilometri riserva
1

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-6
1
2
3
4
5
6
7
8
9

azzererà automaticamente e il display tor-
nerà alla modalità precedente dopo il riforni-
mento e una percorrenza di 5 km (3 mi).
NOTA:

Non è possibile far tornare il display a “TRIP
F” dopo aver premuto il tasto d’azzeramen-
to “RESET”.
Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di livello
carburante indica la quantità di carburante
nel serbatoio carburante. Man mano che il
livello carburante scende, i segmenti sul di-
splay spariscono verso la lettera “E” (vuo-
to). Quando il livello carburante raggiunge il
segmento inferiore vicino a “E”, l’indicatore
livello carburante ed il segmento inferiore
lampeggeranno. Effettuare il rifornimento
appena possibile.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. La
temperatura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se il segmento superiore e
l’indicatore temperatura liquido refrigerante
lampeggiano, arrestare il veicolo e lasciare
raffreddare il motore. (Vedere pagina 6-37.)
ATTENZIONE:

HCA10020
Non far funzionare il motore se è surri-
scaldato.
Indicatore cambio olio “OIL”
Questo indicatore lampeggia dopo i primi
1000 km (600 mi), poi a 5000 km (3000 mi)
e successivamente ogni 5000 km (3000 mi)
per indicare la necessità di cambiare l’olio
motore.
Dopo aver cambiato l’olio motore, resettare
l’indicatore cambio olio. (Vedere
pagina 6-12.)
Se si cambia l’olio motore prima che si sia
acceso l’indicatore cambio olio (per es., pri-
ma di raggiungere l’intervallo di cambio olio
periodico), dopo il cambio dell’olio bisogna
resettare l’indicatore, se si vuole che indichi
al momento giusto il prossimo cambio pe-riodico dell’olio. (Vedere pagina 6-12.)
Si può controllare il circuito elettrico dell’in-
dicatore mediante la seguente procedura.
1. Mettere l’interruttore arresto motore su
“ ” e girare la chiave su “ON”.
2. Controllare che la spia si accenda per
pochi secondi e poi si spenga.
3. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.
NOTA:

L’indicatore cambio olio può lampeggiare
mentre si accelera il motore con lo scooter
sul suo cavalletto centrale, ma questo non
indica una disfunzione.
Indicatore di sostituzione cinghia trape-
zoidale “V-BELT”
Questo indicatore lampeggia ogni 20000 km
(12500 mi) quando occorre sostituire la cin-
ghia trapezoidale.
Si può controllare il circuito elettrico dell’in-
dicatore mediante la seguente procedura.
1. Girare la chiave su “ON” e verificare
che l’interruttore arresto motore sia su
“”.
2. Se l’indicatore non si accende, fare
controllare il circuito elettrico da un
concessionario Yamaha.

FUNZIONI DEGLI STRUMENTI E DEI COMANDI

3-7
2
34
5
6
7
8
9

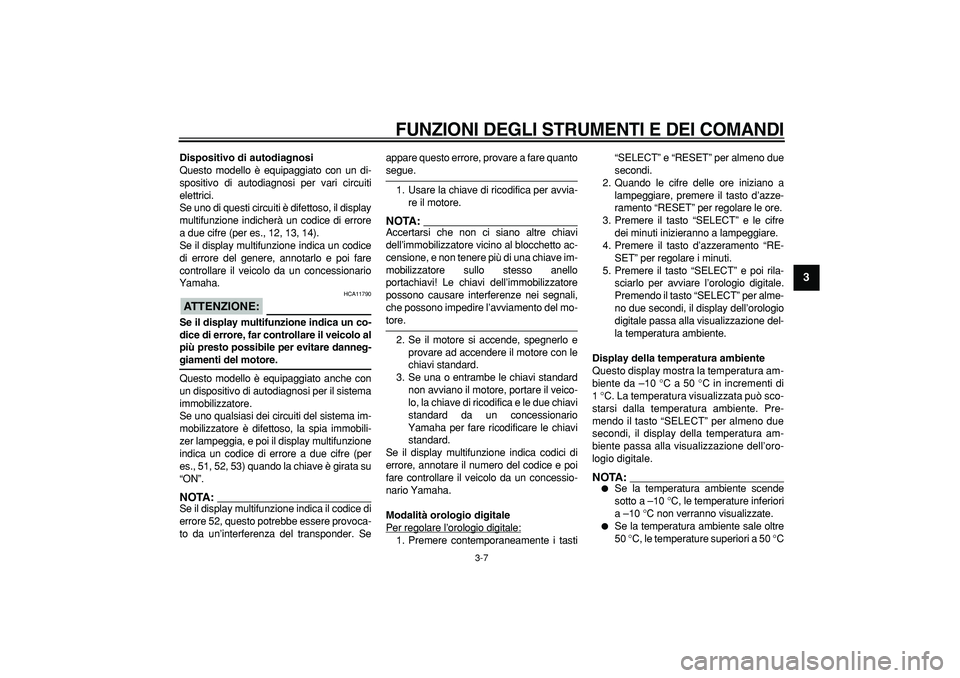

Dispositivo di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se uno di questi circuiti è difettoso, il display
multifunzione indicherà un codice di errore
a due cifre (per es., 12, 13, 14).
Se il display multifunzione indica un codice
di errore del genere, annotarlo e poi fare
controllare il veicolo da un concessionario
Yamaha.
ATTENZIONE:

HCA11790
Se il display multifunzione indica un co-
dice di errore, far controllare il veicolo al
più presto possibile per evitare danneg-
giamenti del motore.
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore.
Se uno qualsiasi dei circuiti del sistema im-
mobilizzatore è difettoso, la spia immobili-
zer lampeggia, e poi il display multifunzione
indica un codice di errore a due cifre (per
es., 51, 52, 53) quando la chiave è girata su
“ON”.
NOTA:

Se il display multifunzione indica il codice di
errore 52, questo potrebbe essere provoca-
to da un’interferenza del transponder. Seappare questo errore, provare a fare quanto
segue.
1. Usare la chiave di ricodifica per avvia-
re il motore.
NOTA:

Accertarsi che non ci siano altre chiavi
dell’immobilizzatore vicino al blocchetto ac-
censione, e non tenere più di una chiave im-
mobilizzatore sullo stesso anello
portachiavi! Le chiavi dell’immobilizzatore
possono causare interferenze nei segnali,
che possono impedire l’avviamento del mo-
tore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
Se il display multifunzione indica codici di
errore, annotare il numero del codice e poi
fare controllare il veicolo da un concessio-
nario Yamaha.
Modalità orologio digitale
Per regolare l’orologio digitale:
1. Premere contemporaneamente i tasti“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’azze-
ramento “RESET” per regolare le ore.
3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto d’azzeramento “RE-
SET” per regolare i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.
Premendo il tasto “SELECT” per alme-
no due secondi, il display dell’orologio
digitale passa alla visualizzazione del-
la temperatura ambiente.
Display della temperatura ambiente
Questo display mostra la temperatura am-
biente da –10 °C a 50 °C in incrementi di
1 °C. La temperatura visualizzata può sco-
starsi dalla temperatura ambiente. Pre-
mendo il tasto “SELECT” per almeno due
secondi, il display della temperatura am-
biente passa alla visualizzazione dell’oro-
logio digitale.
NOTA:


Se la temperatura ambiente scende
sotto a –10 °C, le temperature inferiori
a –10 °C non verranno visualizzate.

Se la temperatura ambiente sale oltre
50 °C, le temperature superiori a 50 °C
