YAMAHA MAJESTY 400 2007 Manual de utilização (in Portuguese)

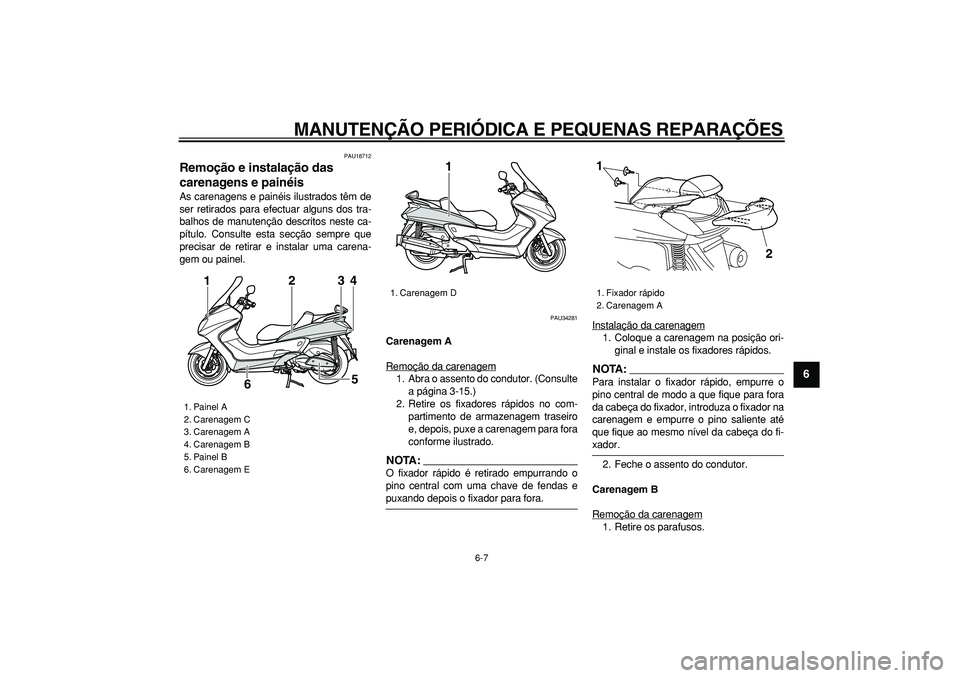

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-7
2
3
4
5
67
8
9

PAU18712
Remoção e instalação das
carenagens e painéis
As carenagens e painéis ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar uma carena-
gem ou painel.
PAU34281
Carenagem A
Remoção da carenagem
1. Abra o assento do condutor. (Consulte
a página 3-15.)
2. Retire os fixadores rápidos no com-
partimento de armazenagem traseiro
e, depois, puxe a carenagem para fora
conforme ilustrado.NOTA:

O fixador rápido é retirado empurrando o
pino central com uma chave de fendas e
puxando depois o fixador para fora.Instalação da carenagem
1. Coloque a carenagem na posição ori-
ginal e instale os fixadores rápidos.NOTA:

Para instalar o fixador rápido, empurre o
pino central de modo a que fique para fora
da cabeça do fixador, introduza o fixador na
carenagem e empurre o pino saliente até
que fique ao mesmo nível da cabeça do fi-
xador.
2. Feche o assento do condutor.
Carenagem B
Remoção da carenagem
1. Retire os parafusos.

1. Painel A
2. Carenagem C
3. Carenagem A
4. Carenagem B
5. Painel B
6. Carenagem E
2
3
4
5
6 1

1. Carenagem D
1

1. Fixador rápido
2. Carenagem A
1
2

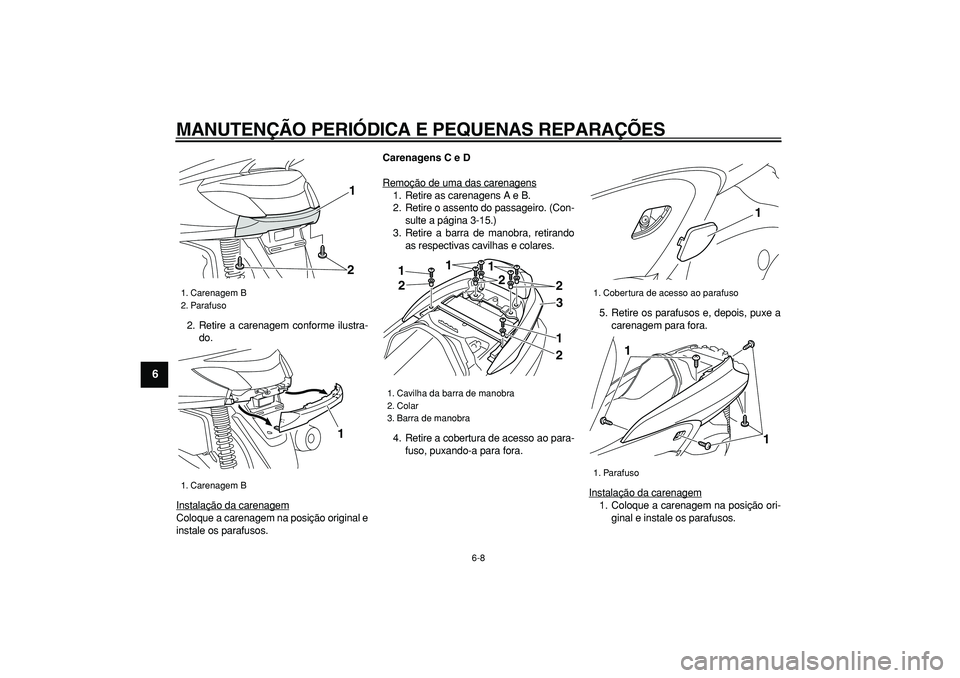

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-8
1
2
3
4
5
6
7
8
9

2. Retire a carenagem conforme ilustra-
do.
Instalação da carenagem
Coloque a carenagem na posição original e
instale os parafusos.
Carenagens C e D
Remoção de uma das carenagens
1. Retire as carenagens A e B.
2. Retire o assento do passageiro. (Con-
sulte a página 3-15.)
3. Retire a barra de manobra, retirando
as respectivas cavilhas e colares.
4. Retire a cobertura de acesso ao para-
fuso, puxando-a para fora.5. Retire os parafusos e, depois, puxe a
carenagem para fora.
Instalação da carenagem
1. Coloque a carenagem na posição ori-
ginal e instale os parafusos.

1. Carenagem B
2. Parafuso
1. Carenagem B
1
2
1

1. Cavilha da barra de manobra
2. Colar
3. Barra de manobra
1
1
3
1
1
2
2
22

1. Cobertura de acesso ao parafuso
1. Parafuso
1
1
1

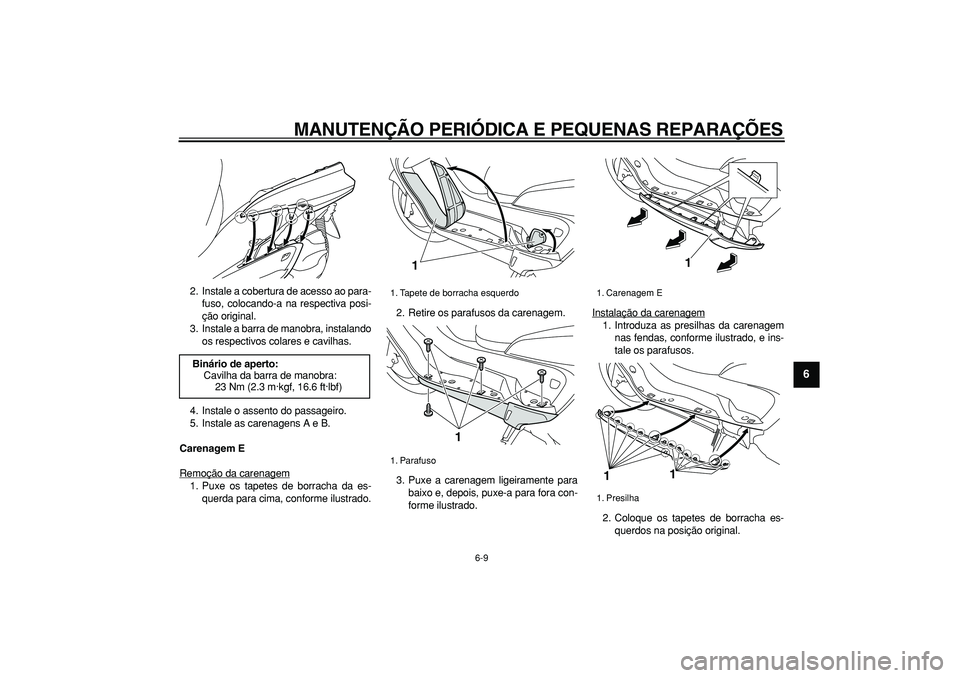

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-9
2
3
4
5
67
8
9

2. Instale a cobertura de acesso ao para-
fuso, colocando-a na respectiva posi-
ção original.
3. Instale a barra de manobra, instalando
os respectivos colares e cavilhas.
4. Instale o assento do passageiro.
5. Instale as carenagens A e B.
Carenagem E
Remoção da carenagem
1. Puxe os tapetes de borracha da es-
querda para cima, conforme ilustrado.2. Retire os parafusos da carenagem.
3. Puxe a carenagem ligeiramente para
baixo e, depois, puxe-a para fora con-
forme ilustrado.Instalação da carenagem
1. Introduza as presilhas da carenagem
nas fendas, conforme ilustrado, e ins-
tale os parafusos.
2. Coloque os tapetes de borracha es-
querdos na posição original.
Binário de aperto:
Cavilha da barra de manobra:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)

1. Tapete de borracha esquerdo
1. Parafuso
1
1

1. Carenagem E
1. Presilha
1
1
1

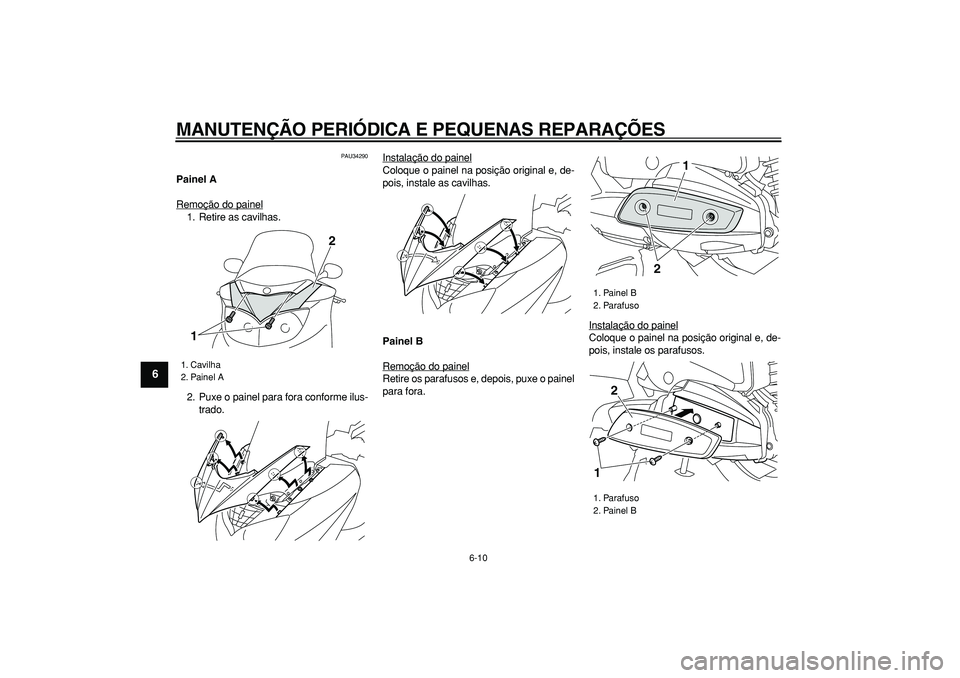

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-10
1
2
3
4
5
6
7
8
9

PAU34290
Painel A
Remoção do painel
1. Retire as cavilhas.
2. Puxe o painel para fora conforme ilus-
trado.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale as cavilhas.
Painel B
Remoção do painelRetire os parafusos e, depois, puxe o painel
para fora.Instalação do painel
Coloque o painel na posição original e, de-
pois, instale os parafusos.

1. Cavilha
2. Painel A
2
1

1. Painel B
2. Parafuso
1. Parafuso
2. Painel B
21
12

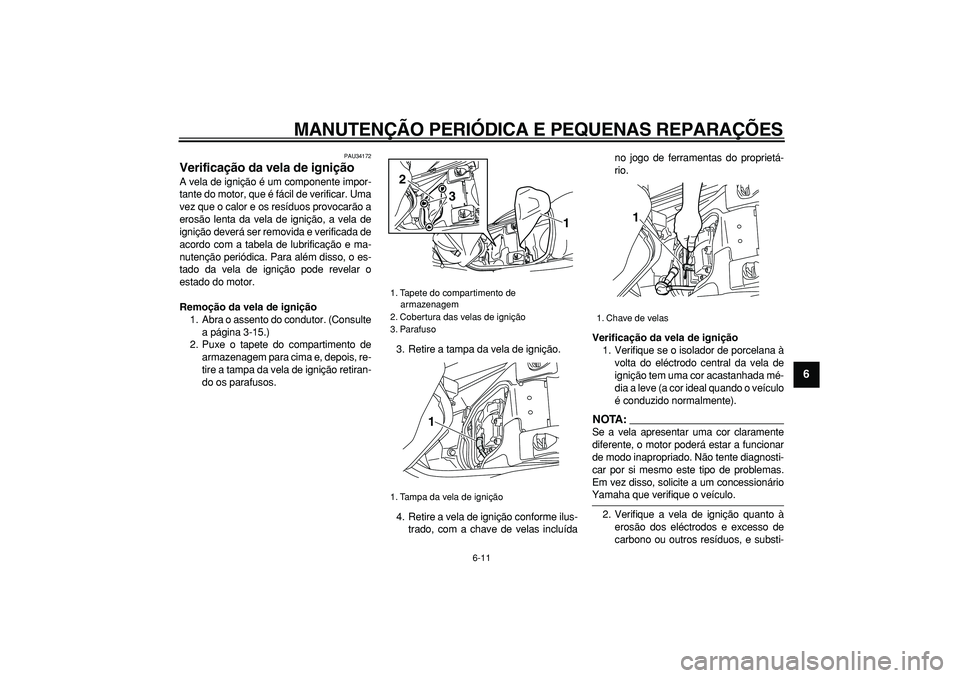

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-11
2
3
4
5
67
8
9

PAU34172
Verificação da vela de ignição
A vela de ignição é um componente impor-
tante do motor, que é fácil de verificar. Uma
vez que o calor e os resíduos provocarão a
erosão lenta da vela de ignição, a vela de
ignição deverá ser removida e verificada de
acordo com a tabela de lubrificação e ma-
nutenção periódica. Para além disso, o es-
tado da vela de ignição pode revelar o
estado do motor.
Remoção da vela de ignição
1. Abra o assento do condutor. (Consulte
a página 3-15.)
2. Puxe o tapete do compartimento de
armazenagem para cima e, depois, re-
tire a tampa da vela de ignição retiran-
do os parafusos.3. Retire a tampa da vela de ignição.
4. Retire a vela de ignição conforme ilus-
trado, com a chave de velas incluídano jogo de ferramentas do proprietá-
rio.
Verificação da vela de ignição
1. Verifique se o isolador de porcelana à
volta do eléctrodo central da vela de
ignição tem uma cor acastanhada mé-
dia a leve (a cor ideal quando o veículo
é conduzido normalmente).
NOTA:

Se a vela apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
2. Verifique a vela de ignição quanto à
erosão dos eléctrodos e excesso de
carbono ou outros resíduos, e substi-
1. Tapete do compartimento de
armazenagem
2. Cobertura das velas de ignição
3. Parafuso
1. Tampa da vela de ignição
1
2
3
1

1. Chave de velas
1

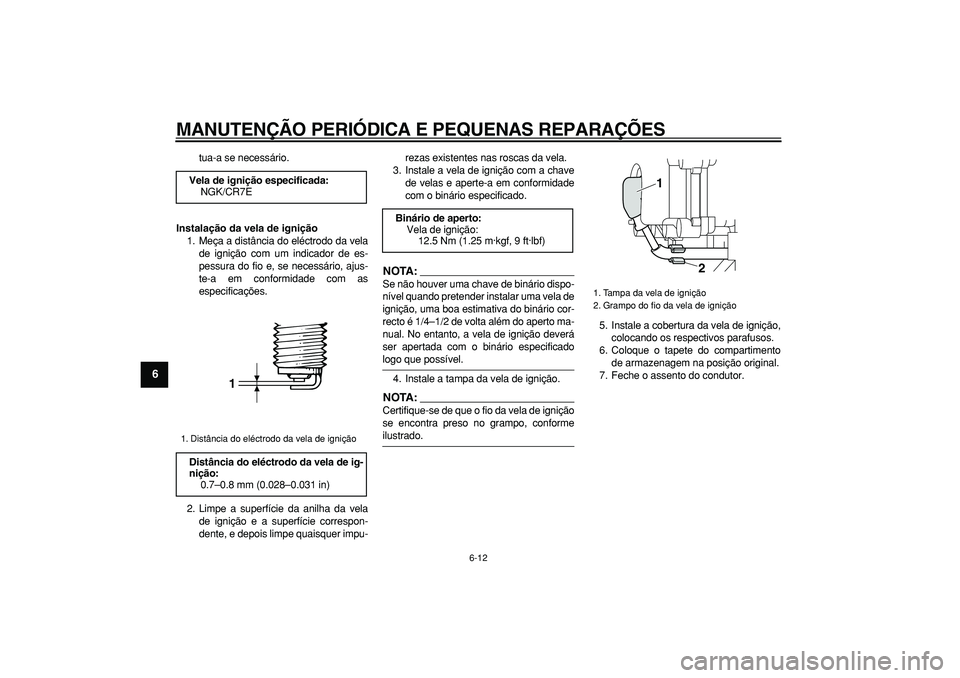

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-12
1
2
3
4
5
6
7
8
9

tua-a se necessário.
Instalação da vela de ignição
1. Meça a distância do eléctrodo da vela
de ignição com um indicador de es-
pessura do fio e, se necessário, ajus-
te-a em conformidade com as
especificações.
2. Limpe a superfície da anilha da vela
de ignição e a superfície correspon-
dente, e depois limpe quaisquer impu-rezas existentes nas roscas da vela.
3. Instale a vela de ignição com a chave
de velas e aperte-a em conformidade
com o binário especificado.
NOTA:

Se não houver uma chave de binário dispo-
nível quando pretender instalar uma vela de
ignição, uma boa estimativa do binário cor-
recto é 1/4–1/2 de volta além do aperto ma-
nual. No entanto, a vela de ignição deverá
ser apertada com o binário especificado
logo que possível.
4. Instale a tampa da vela de ignição.
NOTA:

Certifique-se de que o fio da vela de ignição
se encontra preso no grampo, conforme
ilustrado.5. Instale a cobertura da vela de ignição,
colocando os respectivos parafusos.
6. Coloque o tapete do compartimento
de armazenagem na posição original.
7. Feche o assento do condutor.
Vela de ignição especificada:
NGK/CR7E
1. Distância do eléctrodo da vela de ignição
Distância do eléctrodo da vela de ig-
nição:
0.7–0.8 mm (0.028–0.031 in)
1

Binário de aperto:
Vela de ignição:
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1. Tampa da vela de ignição
2. Grampo do fio da vela de ignição
1
2

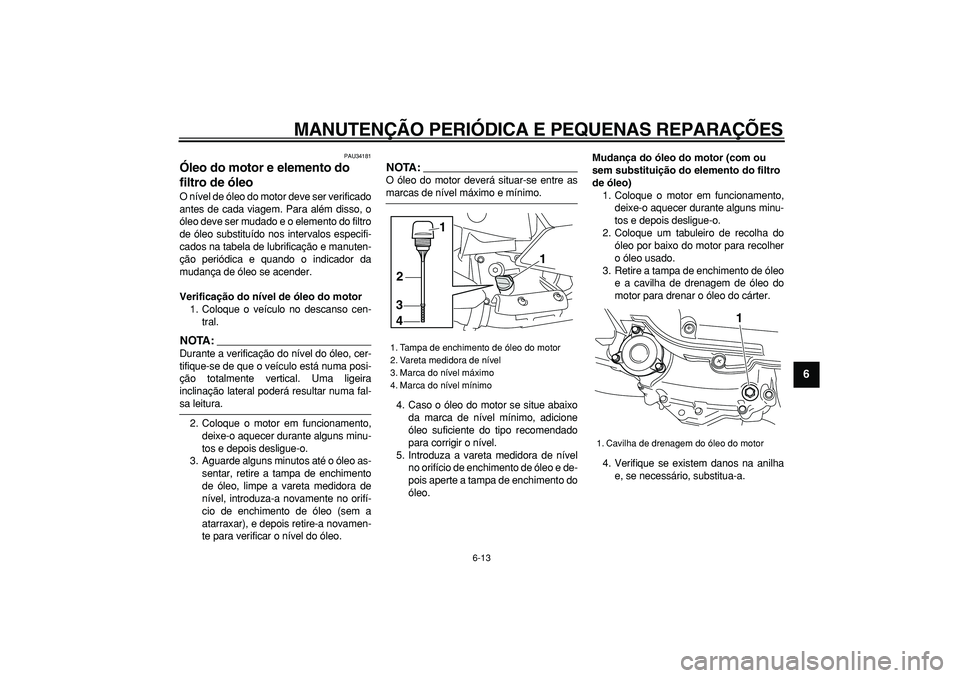

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-13
2
3
4
5
67
8
9

PAU34181
Óleo do motor e elemento do
filtro de óleo
O nível de óleo do motor deve ser verificado
antes de cada viagem. Para além disso, o
óleo deve ser mudado e o elemento do filtro
de óleo substituído nos intervalos especifi-
cados na tabela de lubrificação e manuten-
ção periódica e quando o indicador da
mudança de óleo se acender.
Verificação do nível de óleo do motor
1. Coloque o veículo no descanso cen-
tral.
NOTA:

Durante a verificação do nível do óleo, cer-
tifique-se de que o veículo está numa posi-
ção totalmente vertical. Uma ligeira
inclinação lateral poderá resultar numa fal-
sa leitura.
2. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
3. Aguarde alguns minutos até o óleo as-
sentar, retire a tampa de enchimento
de óleo, limpe a vareta medidora de
nível, introduza-a novamente no orifí-
cio de enchimento de óleo (sem a
atarraxar), e depois retire-a novamen-
te para verificar o nível do óleo.
NOTA:

O óleo do motor deverá situar-se entre as
marcas de nível máximo e mínimo.
4. Caso o óleo do motor se situe abaixo
da marca de nível mínimo, adicione
óleo suficiente do tipo recomendado
para corrigir o nível.
5. Introduza a vareta medidora de nível
no orifício de enchimento de óleo e de-
pois aperte a tampa de enchimento do
óleo.
Mudança do óleo do motor (com ou
sem substituição do elemento do filtro
de óleo)
1. Coloque o motor em funcionamento,
deixe-o aquecer durante alguns minu-
tos e depois desligue-o.
2. Coloque um tabuleiro de recolha do
óleo por baixo do motor para recolher
o óleo usado.
3. Retire a tampa de enchimento de óleo
e a cavilha de drenagem de óleo do
motor para drenar o óleo do cárter.
4. Verifique se existem danos na anilha
e, se necessário, substitua-a.
1. Tampa de enchimento de óleo do motor
2. Vareta medidora de nível
3. Marca do nível máximo
4. Marca do nível mínimo
1
3
4
1
2

1. Cavilha de drenagem do óleo do motor
1

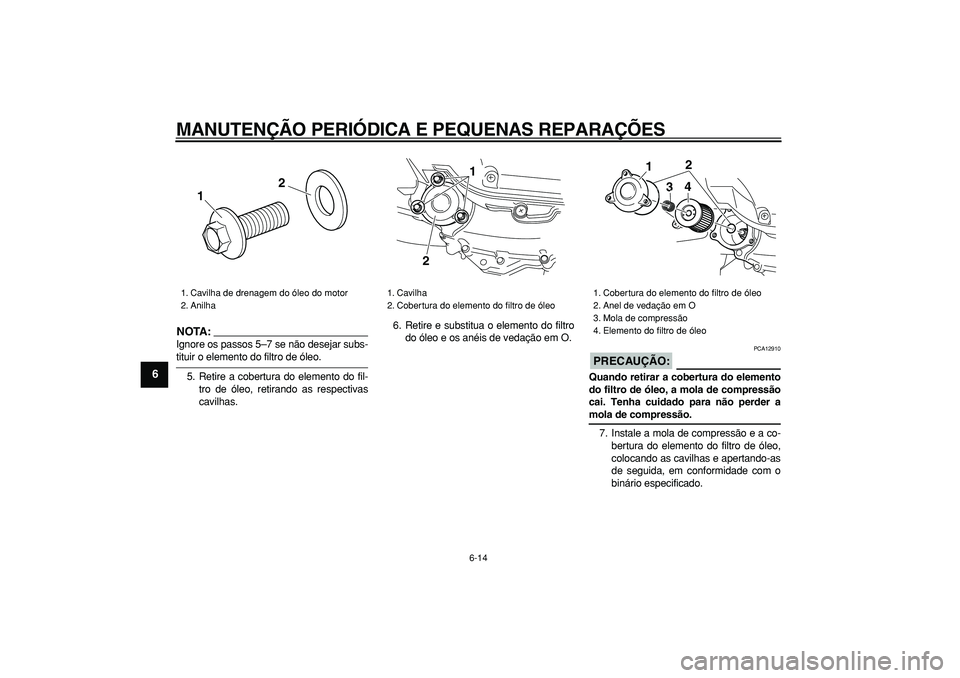

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-14
1
2
3
4
5
6
7
8
9
NOTA:

Ignore os passos 5–7 se não desejar subs-
tituir o elemento do filtro de óleo.
5. Retire a cobertura do elemento do fil-
tro de óleo, retirando as respectivas
cavilhas.6. Retire e substitua o elemento do filtro
do óleo e os anéis de vedação em O.
PRECAUÇÃO:

PCA12910
Quando retirar a cobertura do elemento
do filtro de óleo, a mola de compressão
cai. Tenha cuidado para não perder a
mola de compressão.
7. Instale a mola de compressão e a co-
bertura do elemento do filtro de óleo,
colocando as cavilhas e apertando-as
de seguida, em conformidade com o
binário especificado.
1. Cavilha de drenagem do óleo do motor
2. Anilha
2
1

1. Cavilha
2. Cobertura do elemento do filtro de óleo
21

1. Cobertura do elemento do filtro de óleo
2. Anel de vedação em O
3. Mola de compressão
4. Elemento do filtro de óleo
1
2
3
4

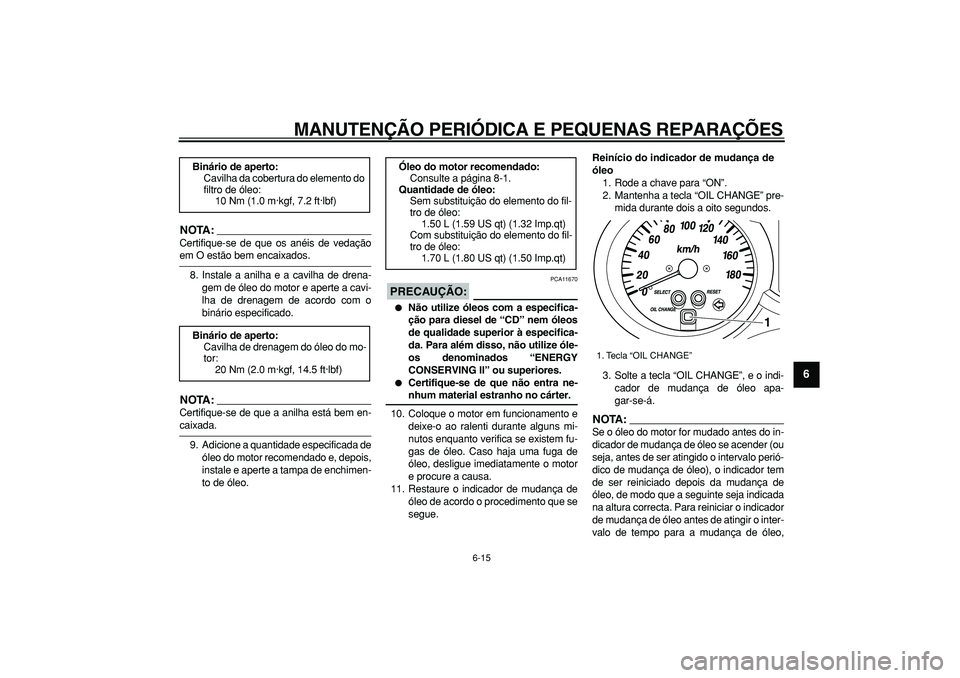

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
2
3
4
5
67
8
9
NOTA:

Certifique-se de que os anéis de vedação
em O estão bem encaixados.
8. Instale a anilha e a cavilha de drena-
gem de óleo do motor e aperte a cavi-
lha de drenagem de acordo com o
binário especificado.
NOTA:

Certifique-se de que a anilha está bem en-
caixada.
9. Adicione a quantidade especificada de
óleo do motor recomendado e, depois,
instale e aperte a tampa de enchimen-
to de óleo.
PRECAUÇÃO:

PCA11670

Não utilize óleos com a especifica-
ção para diesel de “CD” nem óleos
de qualidade superior à especifica-
da. Para além disso, não utilize óle-
os denominados “ENERGY
CONSERVING II” ou superiores.

Certifique-se de que não entra ne-
nhum material estranho no cárter.
10. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
11. Restaure o indicador de mudança de
óleo de acordo o procedimento que se
segue.
Reinício do indicador de mudança de
óleo
1. Rode a chave para “ON”.
2. Mantenha a tecla “OIL CHANGE” pre-
mida durante dois a oito segundos.
3. Solte a tecla “OIL CHANGE”, e o indi-
cador de mudança de óleo apa-
gar-se-á.
NOTA:

Se o óleo do motor for mudado antes do in-
dicador de mudança de óleo se acender (ou
seja, antes de ser atingido o intervalo perió-
dico de mudança de óleo), o indicador tem
de ser reiniciado depois da mudança de
óleo, de modo que a seguinte seja indicada
na altura correcta. Para reiniciar o indicador
de mudança de óleo antes de atingir o inter-
valo de tempo para a mudança de óleo,
Binário de aperto:
Cavilha da cobertura do elemento do
filtro de óleo:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo do mo-
tor:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)

Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do elemento do fil-
tro de óleo:
1.50 L (1.59 US qt) (1.32 Imp.qt)
Com substituição do elemento do fil-
tro de óleo:
1.70 L (1.80 US qt) (1.50 Imp.qt)
1. Tecla “OIL CHANGE”
1

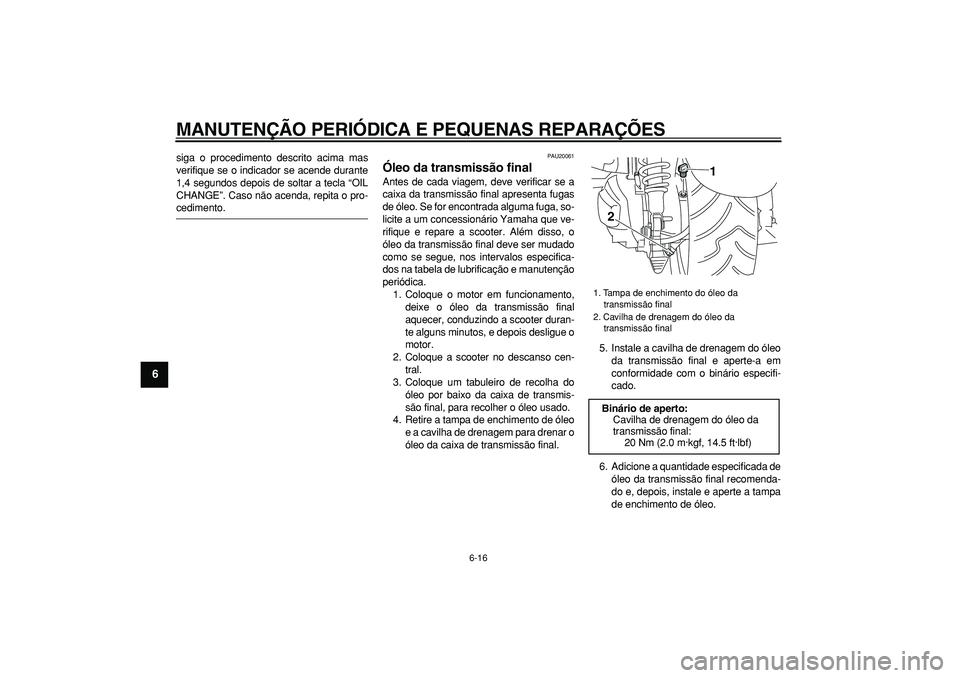

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
1
2
3
4
5
6
7
8
9

siga o procedimento descrito acima mas
verifique se o indicador se acende durante
1,4 segundos depois de soltar a tecla “OIL
CHANGE”. Caso não acenda, repita o pro-
cedimento.
PAU20061
Óleo da transmissão final
Antes de cada viagem, deve verificar se a
caixa da transmissão final apresenta fugas
de óleo. Se for encontrada alguma fuga, so-
licite a um concessionário Yamaha que ve-
rifique e repare a scooter. Além disso, o
óleo da transmissão final deve ser mudado
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
1. Coloque o motor em funcionamento,
deixe o óleo da transmissão final
aquecer, conduzindo a scooter duran-
te alguns minutos, e depois desligue o
motor.
2. Coloque a scooter no descanso cen-
tral.
3. Coloque um tabuleiro de recolha do
óleo por baixo da caixa de transmis-
são final, para recolher o óleo usado.
4. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo da caixa de transmissão final.5. Instale a cavilha de drenagem do óleo
da transmissão final e aperte-a em
conformidade com o binário especifi-
cado.
6. Adicione a quantidade especificada de
óleo da transmissão final recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
1. Tampa de enchimento do óleo da
transmissão final
2. Cavilha de drenagem do óleo da
transmissão final
Binário de aperto:
Cavilha de drenagem do óleo da
transmissão final:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
2
1
