oil YAMAHA MAJESTY 400 2008 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
2
34
5
6
7
8
9

PAU11872
Taquímetro
O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o indicador do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.
PRECAUÇÃO:

PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 8250 rpm e acima
PAU34136
Visor multifuncional
AVISO

PWA12311
Certifique-se de que pára o veículo an-
tes de fazer quaisquer ajustes ao visor
multifuncional.
O visor multifuncional está equipado com o
seguinte:

um indicador de combustível

um indicador da temperatura do refri-
gerante

um conta-quilómetros (que exibe a
distância total percorrida)

dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)

um contador de percurso de reserva
1. Taquímetro
2. Zona vermelha do taquímetro
12

1. Visor da temperatura ambiente/relógio
2. Indicador da temperatura do refrigerante
3. Indicador de combustível
4. Conta-quilómetros/contadores de
percurso
5. Tecla “SELECT”
6. Tecla “RESET”1
2
3
4
5
6

1. Indicador de substituição da correia em V
(V-BELT)
2. Indicador de advertência do nível de
combustível “”
3. Indicador de advertência da temperatura
do refrigerante “”
4. Indicador de mudança de óleo “OIL”
123
4

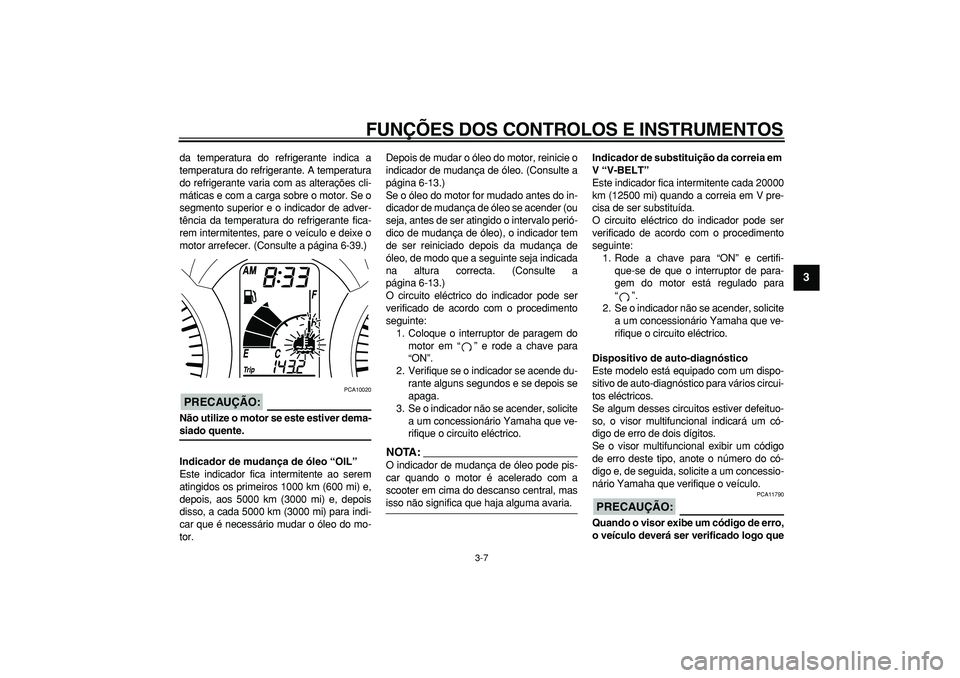

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
2
34
5
6
7
8
9

da temperatura do refrigerante indica a
temperatura do refrigerante. A temperatura
do refrigerante varia com as alterações cli-
máticas e com a carga sobre o motor. Se o
segmento superior e o indicador de adver-
tência da temperatura do refrigerante fica-
rem intermitentes, pare o veículo e deixe o
motor arrefecer. (Consulte a página 6-39.)
PRECAUÇÃO:

PCA10020
Não utilize o motor se este estiver dema-
siado quente.
Indicador de mudança de óleo “OIL”
Este indicador fica intermitente ao serem
atingidos os primeiros 1000 km (600 mi) e,
depois, aos 5000 km (3000 mi) e, depois
disso, a cada 5000 km (3000 mi) para indi-
car que é necessário mudar o óleo do mo-
tor.Depois de mudar o óleo do motor, reinicie o
indicador de mudança de óleo. (Consulte a
página 6-13.)
Se o óleo do motor for mudado antes do in-
dicador de mudança de óleo se acender (ou
seja, antes de ser atingido o intervalo perió-
dico de mudança de óleo), o indicador tem
de ser reiniciado depois da mudança de
óleo, de modo que a seguinte seja indicada
na altura correcta. (Consulte a
página 6-13.)
O circuito eléctrico do indicador pode ser
verificado de acordo com o procedimento
seguinte:
1. Coloque o interruptor de paragem do
motor em “” e rode a chave para
“ON”.
2. Verifique se o indicador se acende du-
rante alguns segundos e se depois se
apaga.
3. Se o indicador não se acender, solicite
a um concessionário Yamaha que ve-
rifique o circuito eléctrico.
NOTA:

O indicador de mudança de óleo pode pis-
car quando o motor é acelerado com a
scooter em cima do descanso central, mas
isso não significa que haja alguma avaria.
Indicador de substituição da correia em
V “V-BELT”
Este indicador fica intermitente cada 20000
km (12500 mi) quando a correia em V pre-
cisa de ser substituída.
O circuito eléctrico do indicador pode ser
verificado de acordo com o procedimento
seguinte:
1. Rode a chave para “ON” e certifi-
que-se de que o interruptor de para-
gem do motor está regulado para
“”.
2. Se o indicador não se acender, solicite
a um concessionário Yamaha que ve-
rifique o circuito eléctrico.
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.
Se algum desses circuitos estiver defeituo-
so, o visor multifuncional indicará um có-
digo de erro de dois dígitos.
Se o visor multifuncional exibir um código
de erro deste tipo, anote o número do có-
digo e, de seguida, solicite a um concessio-
nário Yamaha que verifique o veículo.
PRECAUÇÃO:

PCA11790
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-15
2
3
4
5
67
8
9
NOTA:

Certifique-se de que os anéis de vedação
em O estão bem encaixados.
8. Instale a anilha e a cavilha de drena-
gem de óleo do motor e aperte a cavi-
lha de drenagem de acordo com o
binário especificado.
NOTA:

Certifique-se de que a anilha está bem en-
caixada.
9. Adicione a quantidade especificada de
óleo do motor recomendado e, depois,
instale e aperte a tampa de enchimen-
to de óleo.
NOTA:

Depois do motor e do sistema de escape te-
rem arrefecido, certifique-se de que limpa o
óleo eventualmente derramado sobre
quaisquer componentes.
PRECAUÇÃO:

PCA11670

Não utilize óleos com a especifica-
ção para diesel de “CD” nem óleos
de qualidade superior à especifica-
da. Para além disso, não utilize óle-
os denominados “ENERGY
CONSERVING II” ou superiores.

Certifique-se de que não entra ne-
nhum material estranho no cárter.
10. Coloque o motor em funcionamento e
deixe-o ao ralenti durante alguns mi-
nutos enquanto verifica se existem fu-
gas de óleo. Caso haja uma fuga de
óleo, desligue imediatamente o motor
e procure a causa.
11. Restaure o indicador de mudança de
óleo de acordo o procedimento que se
segue.
Reinício do indicador de mudança de
óleo
1. Rode a chave para “ON”.
2. Mantenha a tecla “OIL CHANGE” pre-
mida durante dois a oito segundos.
Binário de aperto:
Cavilha da cobertura do elemento do
filtro de óleo:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Binário de aperto:
Cavilha de drenagem do óleo do mo-
tor:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)

Óleo do motor recomendado:
Consulte a página 8-1.
Quantidade de óleo:
Sem substituição do elemento do fil-
tro de óleo:
1.50 L (1.59 US qt) (1.32 Imp.qt)
Com substituição do elemento do fil-
tro de óleo:
1.70 L (1.80 US qt) (1.50 Imp.qt)
1. Especificação “CD”
2. “ENERGY CONSERVING II”
1
2

MANUTENÇÃO PERIÓDICA E PEQUENAS REPARAÇÕES
6-16
1
2
3
4
5
6
7
8
9

3. Solte a tecla “OIL CHANGE”, e o indi-
cador de mudança de óleo apa-
gar-se-á.
NOTA:

Se o óleo do motor for mudado antes do in-
dicador de mudança de óleo se acender (ou
seja, antes de ser atingido o intervalo perió-
dico de mudança de óleo), o indicador tem
de ser reiniciado depois da mudança de
óleo, de modo que a seguinte seja indicada
na altura correcta. Para reiniciar o indicador
de mudança de óleo antes de atingir o inter-
valo de tempo para a mudança de óleo,
siga o procedimento descrito acima mas
verifique se o indicador se acende durante
1.4 segundos depois de soltar a tecla “OIL
CHANGE”. Caso não acenda, repita o pro-
cedimento.
PAU20061
Óleo da transmissão final
Antes de cada viagem, deve verificar se a
caixa da transmissão final apresenta fugas
de óleo. Se for encontrada alguma fuga, so-
licite a um concessionário Yamaha que ve-
rifique e repare a scooter. Além disso, o
óleo da transmissão final deve ser mudado
como se segue, nos intervalos especifica-
dos na tabela de lubrificação e manutenção
periódica.
1. Coloque o motor em funcionamento,
deixe o óleo da transmissão final
aquecer, conduzindo a scooter duran-
te alguns minutos, e depois desligue o
motor.
2. Coloque a scooter no descanso cen-
tral.
3. Coloque um tabuleiro de recolha do
óleo por baixo da caixa de transmis-
são final, para recolher o óleo usado.
4. Retire a tampa de enchimento de óleo
e a cavilha de drenagem para drenar o
óleo da caixa de transmissão final.5. Instale a cavilha de drenagem do óleo
da transmissão final e aperte-a em
conformidade com o binário especifi-
cado.
6. Adicione a quantidade especificada de
óleo da transmissão final recomenda-
do e, depois, instale e aperte a tampa
de enchimento de óleo.
1. Tecla “OIL CHANGE”
1

1. Tampa de enchimento do óleo da
transmissão final
2. Cavilha de drenagem do óleo da
transmissão final
Binário de aperto:
Cavilha de drenagem do óleo da
transmissão final:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
2
1
