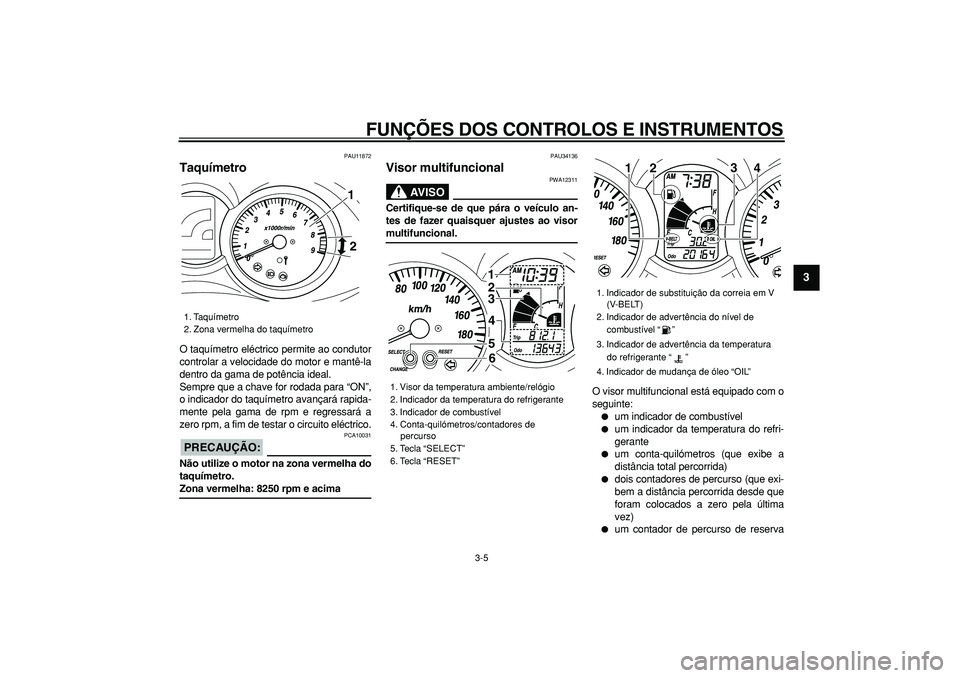

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
2
34
5
6
7
8
9

PAU11872
Taquímetro
O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.
Sempre que a chave for rodada para “ON”,
o indicador do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.
PRECAUÇÃO:

PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 8250 rpm e acima
PAU34136
Visor multifuncional
AVISO

PWA12311
Certifique-se de que pára o veículo an-
tes de fazer quaisquer ajustes ao visor
multifuncional.
O visor multifuncional está equipado com o
seguinte:

um indicador de combustível

um indicador da temperatura do refri-
gerante

um conta-quilómetros (que exibe a
distância total percorrida)

dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)

um contador de percurso de reserva
1. Taquímetro
2. Zona vermelha do taquímetro
12

1. Visor da temperatura ambiente/relógio
2. Indicador da temperatura do refrigerante
3. Indicador de combustível
4. Conta-quilómetros/contadores de
percurso
5. Tecla “SELECT”
6. Tecla “RESET”1
2
3
4
5
6

1. Indicador de substituição da correia em V
(V-BELT)
2. Indicador de advertência do nível de
combustível “”
3. Indicador de advertência da temperatura
do refrigerante “”
4. Indicador de mudança de óleo “OIL”
123
4

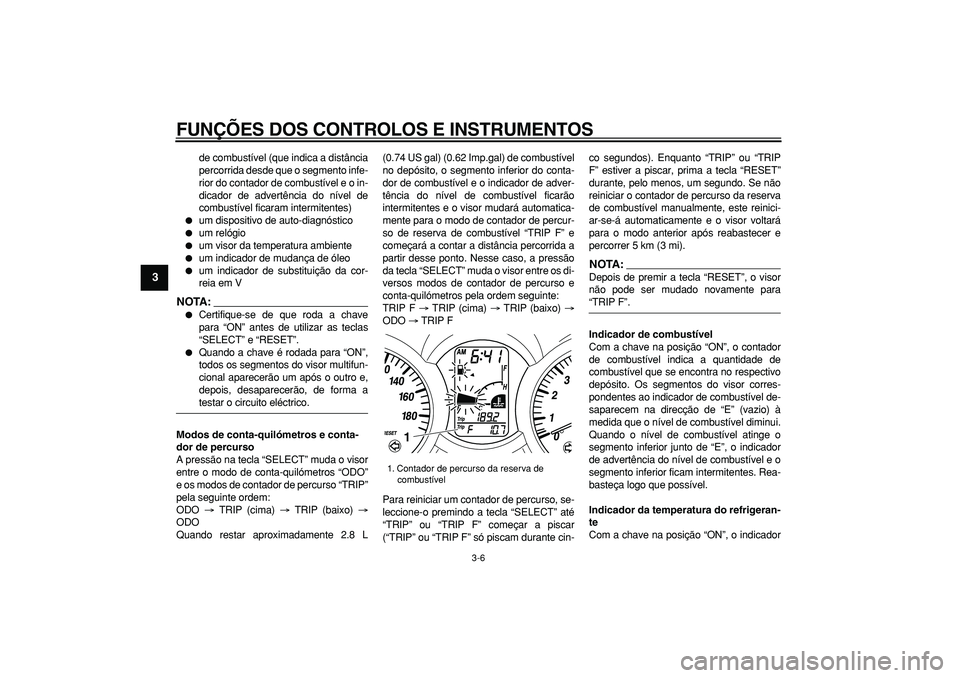

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
1
2
3
4
5
6
7
8
9

de combustível (que indica a distância
percorrida desde que o segmento infe-
rior do contador de combustível e o in-
dicador de advertência do nível de
combustível ficaram intermitentes)

um dispositivo de auto-diagnóstico

um relógio

um visor da temperatura ambiente

um indicador de mudança de óleo

um indicador de substituição da cor-
reia em V
NOTA:


Certifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT” e “RESET”.

Quando a chave é rodada para “ON”,
todos os segmentos do visor multifun-
cional aparecerão um após o outro e,
depois, desaparecerão, de forma a
testar o circuito eléctrico.
Modos de conta-quilómetros e conta-
dor de percurso
A pressão na tecla “SELECT” muda o visor
entre o modo de conta-quilómetros “ODO”
e os modos de contador de percurso “TRIP”
pela seguinte ordem:
ODO
→
TRIP (cima)
→
TRIP (baixo)
→
ODO
Quando restar aproximadamente 2.8 L(0.74 US gal) (0.62 Imp.gal) de combustível
no depósito, o segmento inferior do conta-
dor de combustível e o indicador de adver-
tência do nível de combustível ficarão
intermitentes e o visor mudará automatica-
mente para o modo de contador de percur-
so de reserva de combustível “TRIP F” e
começará a contar a distância percorrida a
partir desse ponto. Nesse caso, a pressão
da tecla “SELECT” muda o visor entre os di-
versos modos de contador de percurso e
conta-quilómetros pela ordem seguinte:
TRIP F
→
TRIP (cima)
→
TRIP (baixo)
→
ODO
→
TRIP F
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT” até
“TRIP” ou “TRIP F” começar a piscar
(“TRIP” ou “TRIP F” só piscam durante cin-co segundos). Enquanto “TRIP” ou “TRIP
F” estiver a piscar, prima a tecla “RESET”
durante, pelo menos, um segundo. Se não
reiniciar o contador de percurso da reserva
de combustível manualmente, este reinici-
ar-se-á automaticamente e o visor voltará
para o modo anterior após reabastecer e
percorrer 5 km (3 mi).
NOTA:

Depois de premir a tecla “RESET”, o visor
não pode ser mudado novamente para
“TRIP F”.
Indicador de combustível
Com a chave na posição “ON”, o contador
de combustível indica a quantidade de
combustível que se encontra no respectivo
depósito. Os segmentos do visor corres-
pondentes ao indicador de combustível de-
saparecem na direcção de “E” (vazio) à
medida que o nível de combustível diminui.
Quando o nível de combustível atinge o
segmento inferior junto de “E”, o indicador
de advertência do nível de combustível e o
segmento inferior ficam intermitentes. Rea-
basteça logo que possível.
Indicador da temperatura do refrigeran-
te
Com a chave na posição “ON”, o indicador

1. Contador de percurso da reserva de
combustível
1

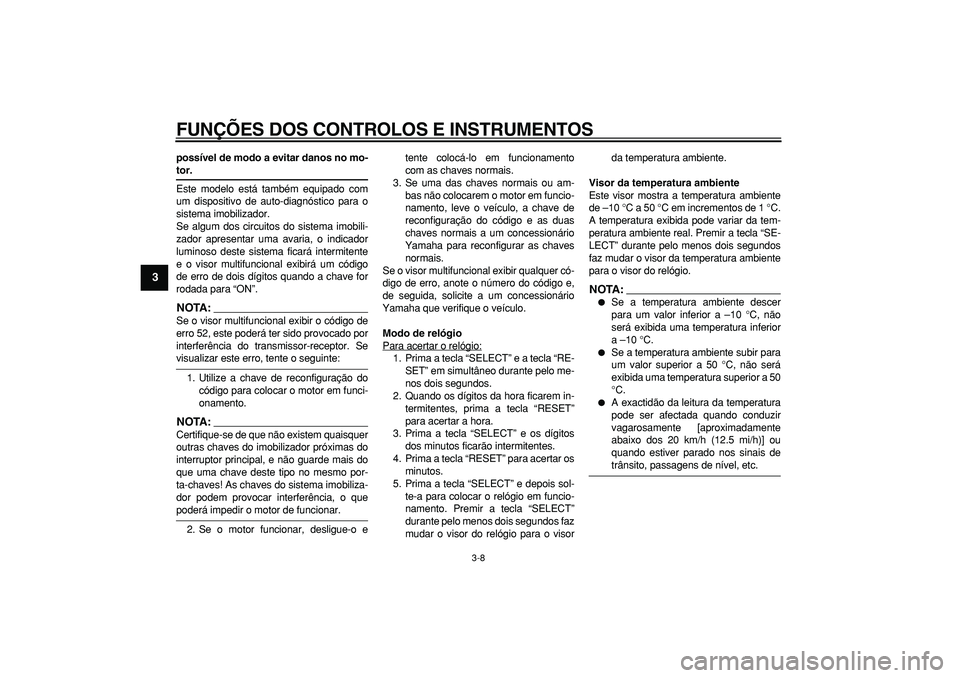

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
1
2
3
4
5
6
7
8
9

possível de modo a evitar danos no mo-
tor.
Este modelo está também equipado com
um dispositivo de auto-diagnóstico para o
sistema imobilizador.
Se algum dos circuitos do sistema imobili-
zador apresentar uma avaria, o indicador
luminoso deste sistema ficará intermitente
e o visor multifuncional exibirá um código
de erro de dois dígitos quando a chave for
rodada para “ON”.
NOTA:

Se o visor multifuncional exibir o código de
erro 52, este poderá ter sido provocado por
interferência do transmissor-receptor. Se
visualizar este erro, tente o seguinte:
1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.
NOTA:

Certifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo por-
ta-chaves! As chaves do sistema imobiliza-
dor podem provocar interferência, o que
poderá impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o etente colocá-lo em funcionamento
com as chaves normais.
3. Se uma das chaves normais ou am-
bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.
Se o visor multifuncional exibir qualquer có-
digo de erro, anote o número do código e,
de seguida, solicite a um concessionário
Yamaha que verifique o veículo.
Modo de relógio
Para acertar o relógio:
1. Prima a tecla “SELECT” e a tecla “RE-
SET” em simultâneo durante pelo me-
nos dois segundos.
2. Quando os dígitos da hora ficarem in-
termitentes, prima a tecla “RESET”
para acertar a hora.
3. Prima a tecla “SELECT” e os dígitos
dos minutos ficarão intermitentes.
4. Prima a tecla “RESET” para acertar os
minutos.
5. Prima a tecla “SELECT” e depois sol-
te-a para colocar o relógio em funcio-
namento. Premir a tecla “SELECT”
durante pelo menos dois segundos faz
mudar o visor do relógio para o visorda temperatura ambiente.
Visor da temperatura ambiente
Este visor mostra a temperatura ambiente
de –10 °C a 50 °C em incrementos de 1 °C.
A temperatura exibida pode variar da tem-
peratura ambiente real. Premir a tecla “SE-
LECT” durante pelo menos dois segundos
faz mudar o visor da temperatura ambiente
para o visor do relógio.
NOTA:


Se a temperatura ambiente descer
para um valor inferior a –10 °C, não
será exibida uma temperatura inferior
a –10 °C.

Se a temperatura ambiente subir para
um valor superior a 50 °C, não será
exibida uma temperatura superior a 50
°C.

A exactidão da leitura da temperatura
pode ser afectada quando conduzir
vagarosamente [aproximadamente
abaixo dos 20 km/h (12.5 mi/h)] ou
quando estiver parado nos sinais de
trânsito, passagens de nível, etc.
