ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

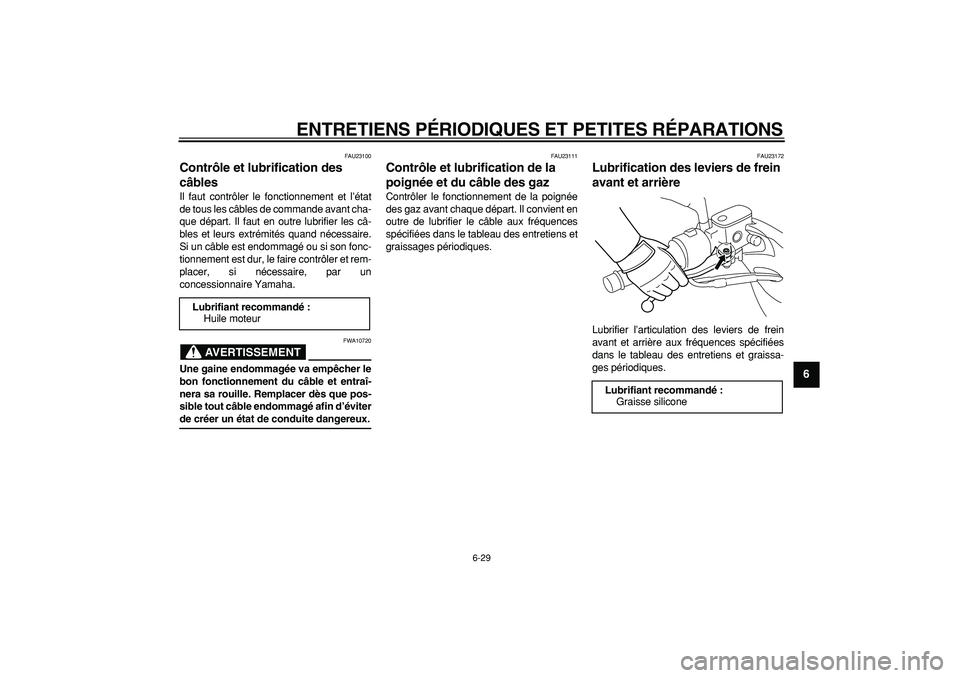

6-29
2
3
4
5
67
8
9

FAU23100
Contrôle et lubrification des
câbles
Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un
concessionnaire Yamaha.
AVERTISSEMENT

FWA10720
Une gaine endommagée va empêcher le
bon fonctionnement du câble et entraî-
nera sa rouille. Remplacer dès que pos-
sible tout câble endommagé afin d’éviter
de créer un état de conduite dangereux.
FAU23111
Contrôle et lubrification de la
poignée et du câble des gaz
Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU23172
Lubrification des leviers de frein
avant et arrière
Lubrifier l’articulation des leviers de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Lubrifiant recommandé :
Huile moteur
Lubrifiant recommandé :
Graisse silicone

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

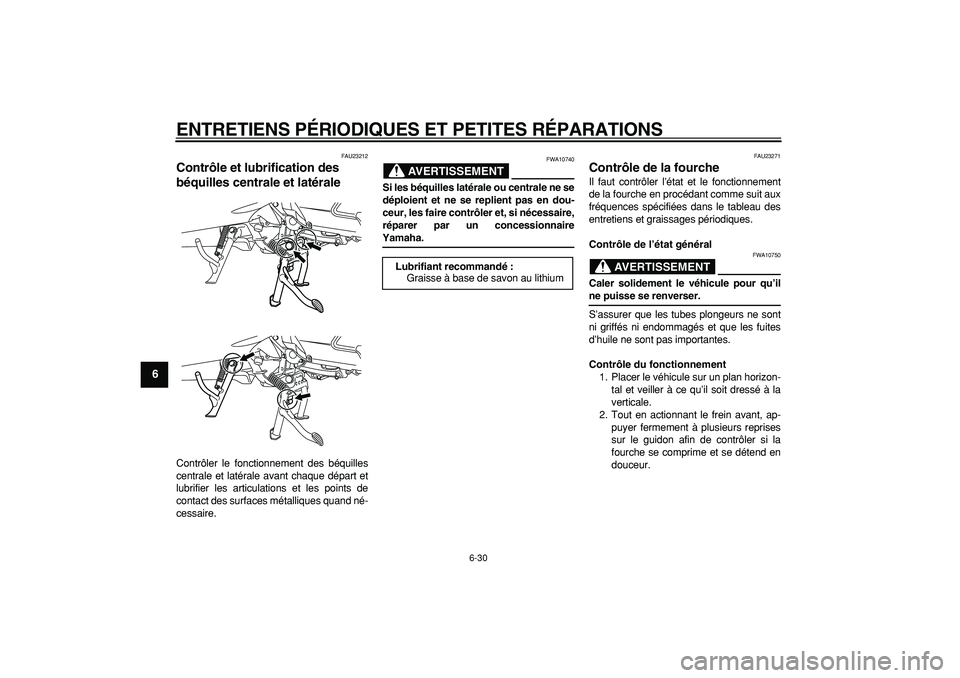

6-30
1
2
3
4
5
6
7
8
9

FAU23212
Contrôle et lubrification des
béquilles centrale et latérale
Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand né-
cessaire.
AVERTISSEMENT

FWA10740
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,
réparer par un concessionnaire
Yamaha.
FAU23271
Contrôle de la fourche
Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT

FWA10750
Caler solidement le véhicule pour qu’il
ne puisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
Lubrifiant recommandé :
Graisse à base de savon au lithium

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

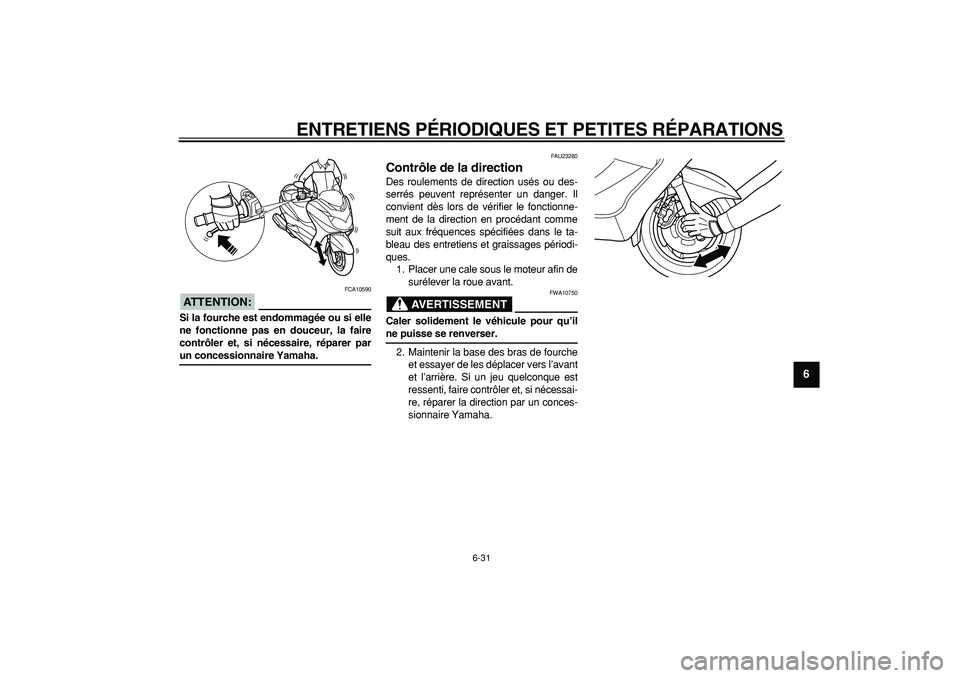

6-31
2
3
4
5
67
8
9
ATTENTION:

FCA10590
Si la fourche est endommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
FAU23280
Contrôle de la direction
Des roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques.
1. Placer une cale sous le moteur afin de
surélever la roue avant.
AVERTISSEMENT

FWA10750
Caler solidement le véhicule pour qu’il
ne puisse se renverser.
2. Maintenir la base des bras de fourche
et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si nécessai-
re, réparer la direction par un conces-
sionnaire Yamaha.

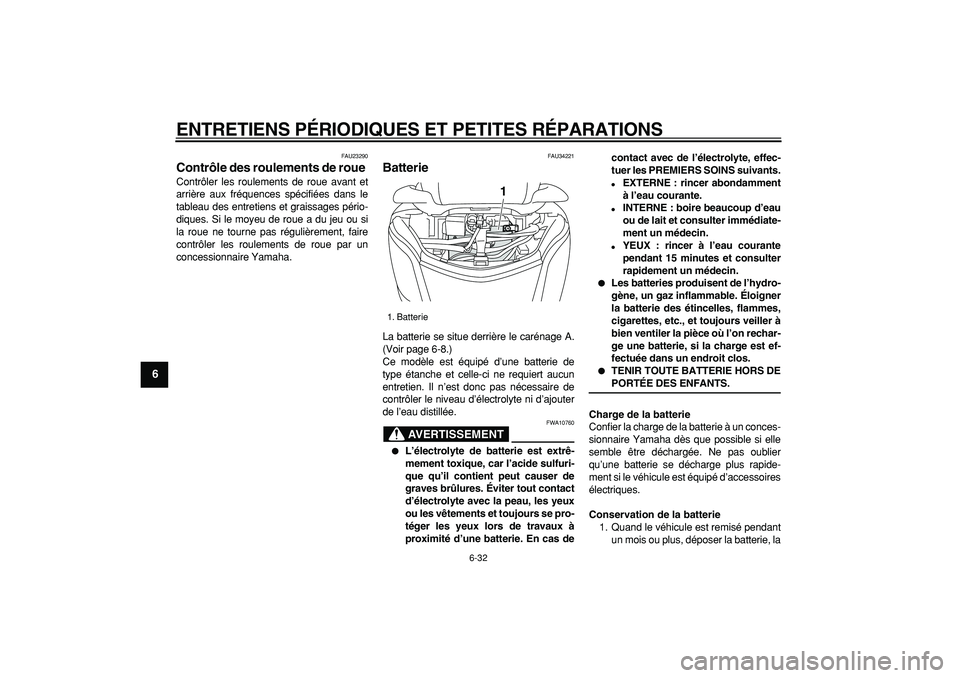

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
1
2
3
4
5
6
7
8
9

FAU23290
Contrôle des roulements de roue
Contrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
FAU34221
Batterie
La batterie se situe derrière le carénage A.
(Voir page 6-8.)
Ce modèle est équipé d’une batterie de
type étanche et celle-ci ne requiert aucun
entretien. Il n’est donc pas nécessaire de
contrôler le niveau d’électrolyte ni d’ajouter
de l’eau distillée.
AVERTISSEMENT

FWA10760

L’électrolyte de batterie est extrê-
mement toxique, car l’acide sulfuri-
que qu’il contient peut causer de
graves brûlures. Éviter tout contact
d’électrolyte avec la peau, les yeux
ou les vêtements et toujours se pro-
téger les yeux lors de travaux à
proximité d’une batterie. En cas decontact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.

EXTERNE : rincer abondamment
à l’eau courante.

INTERNE : boire beaucoup d’eau
ou de lait et consulter immédiate-
ment un médecin.

YEUX : rincer à l’eau courante
pendant 15 minutes et consulter
rapidement un médecin.

Les batteries produisent de l’hydro-
gène, un gaz inflammable. Éloigner
la batterie des étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on rechar-
ge une batterie, si la charge est ef-
fectuée dans un endroit clos.

TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un conces-
sionnaire Yamaha dès que possible si elle
semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoires
électriques.
Conservation de la batterie
1. Quand le véhicule est remisé pendant
un mois ou plus, déposer la batterie, la
1. Batterie
1

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

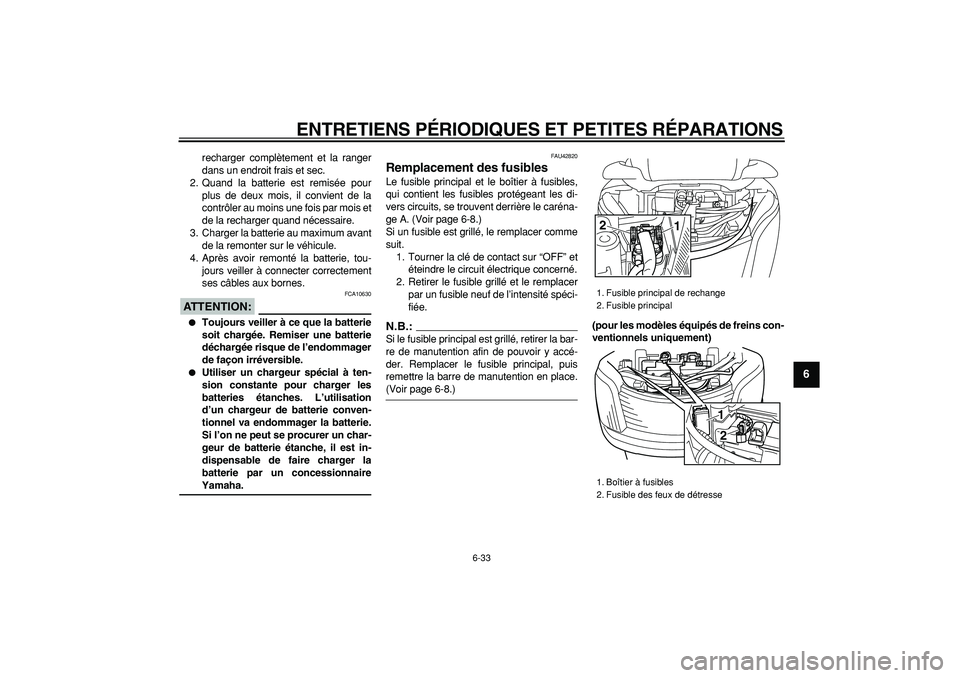

6-33
2
3
4
5
67
8
9

recharger complètement et la ranger
dans un endroit frais et sec.
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois et
de la recharger quand nécessaire.
3. Charger la batterie au maximum avant
de la remonter sur le véhicule.
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.
ATTENTION:

FCA10630

Toujours veiller à ce que la batterie
soit chargée. Remiser une batterie
déchargée risque de l’endommager
de façon irréversible.

Utiliser un chargeur spécial à ten-
sion constante pour charger les
batteries étanches. L’utilisation
d’un chargeur de batterie conven-
tionnel va endommager la batterie.
Si l’on ne peut se procurer un char-
geur de batterie étanche, il est in-
dispensable de faire charger la
batterie par un concessionnaire
Yamaha.
FAU42820
Remplacement des fusibles
Le fusible principal et le boîtier à fusibles,
qui contient les fusibles protégeant les di-
vers circuits, se trouvent derrière le caréna-
ge A. (Voir page 6-8.)
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.
2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fiée.
N.B.:

Si le fusible principal est grillé, retirer la bar-
re de manutention afin de pouvoir y accé-
der. Remplacer le fusible principal, puis
remettre la barre de manutention en place.
(Voir page 6-8.)
(pour les modèles équipés de freins con-
ventionnels uniquement)
1. Fusible principal de rechange
2. Fusible principal
1. Boîtier à fusibles
2. Fusible des feux de détresse
1
2
1
2

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

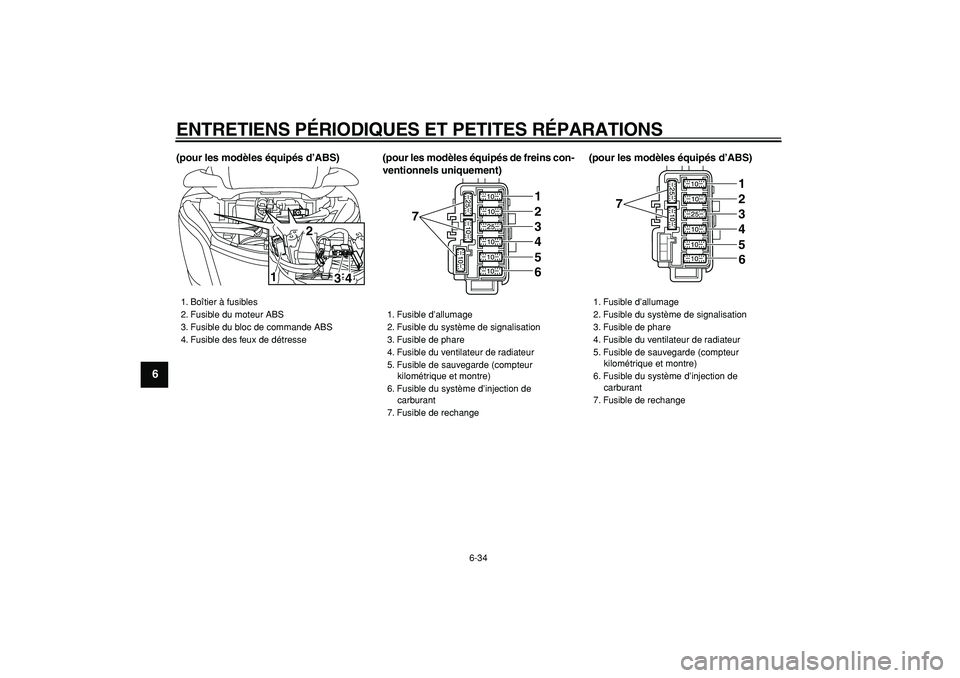

6-34
1
2
3
4
5
6
7
8
9

(pour les modèles équipés d’ABS) (pour les modèles équipés de freins con-
ventionnels uniquement)(pour les modèles équipés d’ABS)
1. Boîtier à fusibles
2. Fusible du moteur ABS
3. Fusible du bloc de commande ABS
4. Fusible des feux de détresse
1
2
4 3

1. Fusible d’allumage
2. Fusible du système de signalisation
3. Fusible de phare
4. Fusible du ventilateur de radiateur
5. Fusible de sauvegarde (compteur
kilométrique et montre)
6. Fusible du système d’injection de
carburant
7. Fusible de rechange
7
123456

1. Fusible d’allumage
2. Fusible du système de signalisation
3. Fusible de phare
4. Fusible du ventilateur de radiateur
5. Fusible de sauvegarde (compteur
kilométrique et montre)
6. Fusible du système d’injection de
carburant
7. Fusible de rechange
7
123456

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

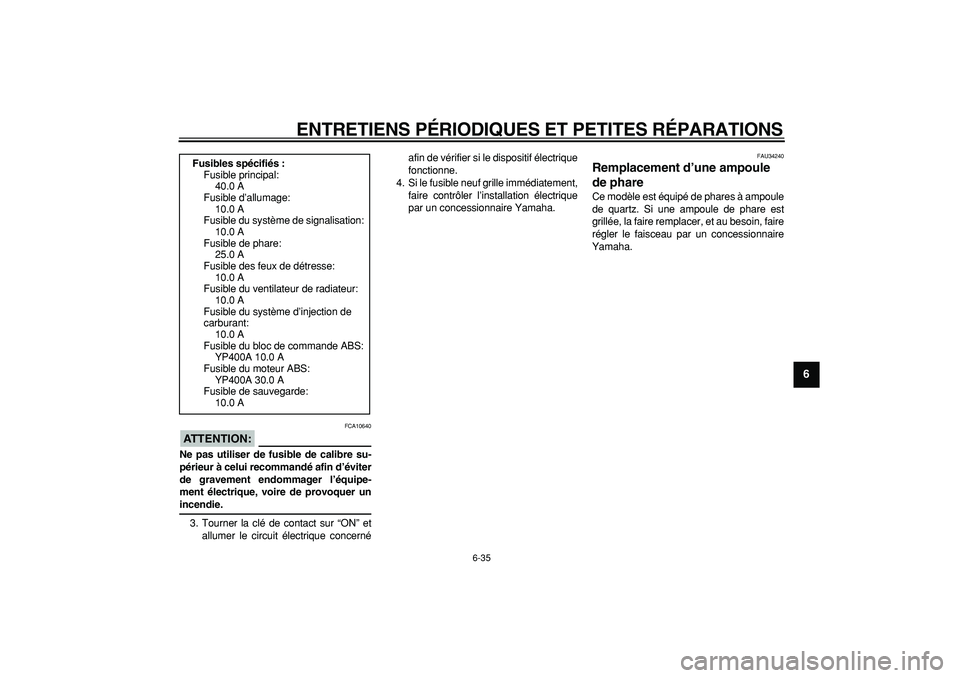

6-35
2
3
4
5
67
8
9
ATTENTION:

FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer un
incendie.
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concernéafin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU34240
Remplacement d’une ampoule
de phare
Ce modèle est équipé de phares à ampoule
de quartz. Si une ampoule de phare est
grillée, la faire remplacer, et au besoin, faire
régler le faisceau par un concessionnaire
Yamaha.
Fusibles spécifiés :
Fusible principal:
40.0 A
Fusible d’allumage:
10.0 A
Fusible du système de signalisation:
10.0 A
Fusible de phare:
25.0 A
Fusible des feux de détresse:
10.0 A
Fusible du ventilateur de radiateur:
10.0 A
Fusible du système d’injection de
carburant:
10.0 A
Fusible du bloc de commande ABS:
YP400A 10.0 A
Fusible du moteur ABS:
YP400A 30.0 A
Fusible de sauvegarde:
10.0 A

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

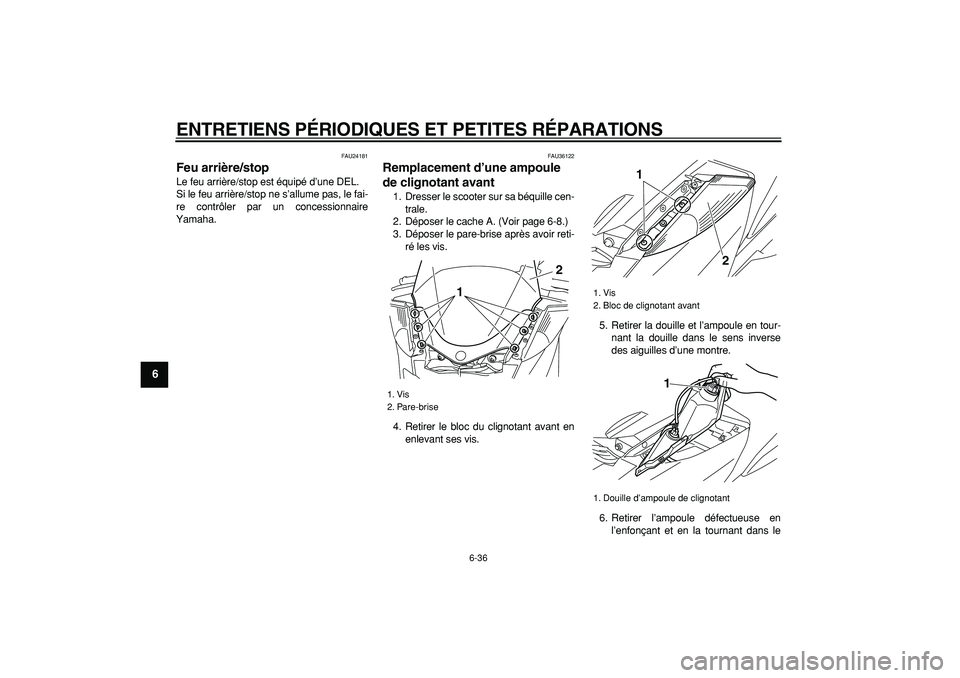

6-36
1
2
3
4
5
6
7
8
9

FAU24181
Feu arrière/stop
Le feu arrière/stop est équipé d’une DEL.
Si le feu arrière/stop ne s’allume pas, le fai-
re contrôler par un concessionnaire
Yamaha.
FAU36122
Remplacement d’une ampoule
de clignotant avant
1. Dresser le scooter sur sa béquille cen-
trale.
2. Déposer le cache A. (Voir page 6-8.)
3. Déposer le pare-brise après avoir reti-
ré les vis.
4. Retirer le bloc du clignotant avant en
enlevant ses vis.5. Retirer la douille et l’ampoule en tour-
nant la douille dans le sens inverse
des aiguilles d’une montre.
6. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans le
1. Vis
2. Pare-brise
1
2

1. Vis
2. Bloc de clignotant avant
1. Douille d’ampoule de clignotant
1
2
1

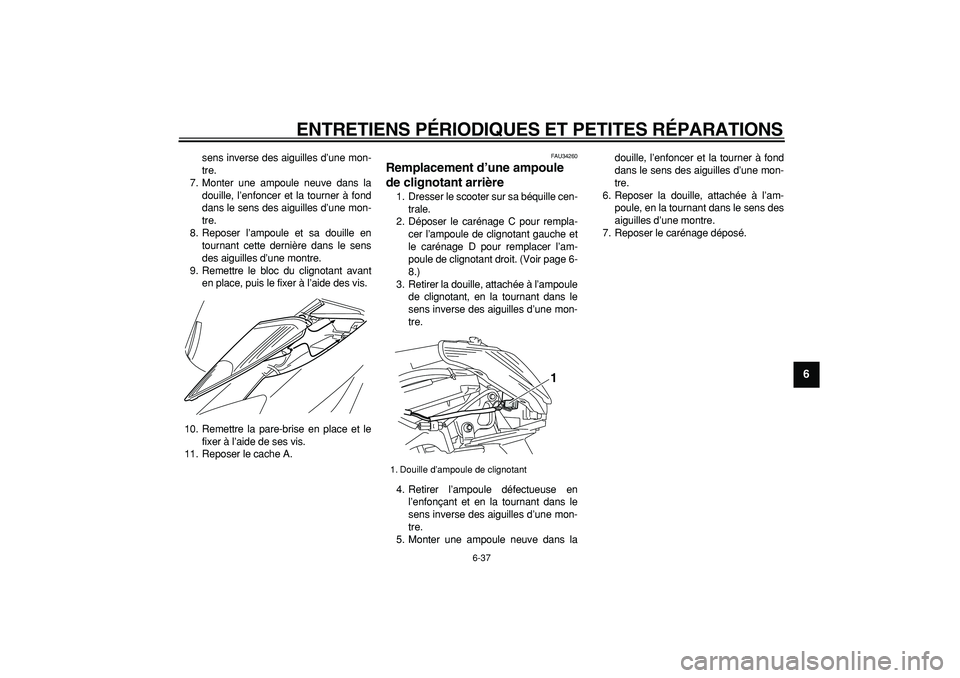

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-37
2
3
4
5
67
8
9

sens inverse des aiguilles d’une mon-
tre.
7. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
8. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.
9. Remettre le bloc du clignotant avant
en place, puis le fixer à l’aide des vis.
10. Remettre la pare-brise en place et le
fixer à l’aide de ses vis.
11. Reposer le cache A.
FAU34260
Remplacement d’une ampoule
de clignotant arrière
1. Dresser le scooter sur sa béquille cen-
trale.
2. Déposer le carénage C pour rempla-
cer l’ampoule de clignotant gauche et
le carénage D pour remplacer l’am-
poule de clignotant droit. (Voir page 6-
8.)
3. Retirer la douille, attachée à l’ampoule
de clignotant, en la tournant dans le
sens inverse des aiguilles d’une mon-
tre.
4. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans le
sens inverse des aiguilles d’une mon-
tre.
5. Monter une ampoule neuve dans ladouille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
6. Reposer la douille, attachée à l’am-
poule, en la tournant dans le sens des
aiguilles d’une montre.
7. Reposer le carénage déposé.
1. Douille d’ampoule de clignotant
1

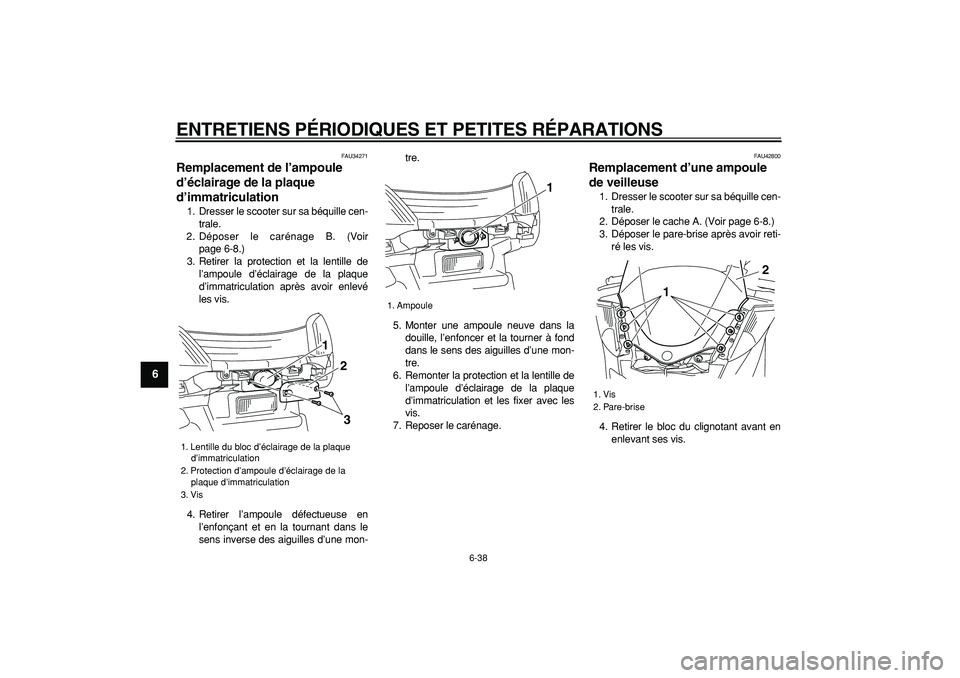

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-38
1
2
3
4
5
6
7
8
9

FAU34271
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation
1. Dresser le scooter sur sa béquille cen-
trale.
2. Déposer le carénage B. (Voir
page 6-8.)
3. Retirer la protection et la lentille de
l’ampoule d’éclairage de la plaque
d’immatriculation après avoir enlevé
les vis.
4. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans le
sens inverse des aiguilles d’une mon-tre.
5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
6. Remonter la protection et la lentille de
l’ampoule d’éclairage de la plaque
d’immatriculation et les fixer avec les
vis.
7. Reposer le carénage.
FAU42800
Remplacement d’une ampoule
de veilleuse
1. Dresser le scooter sur sa béquille cen-
trale.
2. Déposer le cache A. (Voir page 6-8.)
3. Déposer le pare-brise après avoir reti-
ré les vis.
4. Retirer le bloc du clignotant avant en
enlevant ses vis.
1. Lentille du bloc d’éclairage de la plaque
d’immatriculation
2. Protection d’ampoule d’éclairage de la
plaque d’immatriculation
3. Vis
1
23

1. Ampoule
1

1. Vis
2. Pare-brise
1
2
