INHOUDSOPGAVE
Accu ............................................. 6-30
Zekeringen vervangen .................. 6-31
Koplampgloeilamp vervangen ...... 6-32
Achterlicht/remlichtunit ................. 6-33
Voorste richtingaanwijzer ............. 6-33
Gloeilamp achterste
richtingaanwijzer vervangen ..... 6-33
Gloeilamp in kentekenverlichting
vervangen ................................. 6-34
Parkeerlichtgloeilamp ................... 6-35
Problemen oplossen ..................... 6-35
Storingzoekschema’s ................... 6-36
VERZORGING EN STALLING
VAN DE SCOOTER
............................ 7-1
Matkleur, let op ............................... 7-1
Verzorging ...................................... 7-1
Stalling ............................................ 7-3
SPECIFICATIES
................................ 8-1
GEBRUIKERSINFORMATIE
.............. 9-1
Identificatienummers ...................... 9-1

PERIODIEK ONDERHOUD EN AFSTELLINGEN
6-32
2
3
4
5
67
8
9

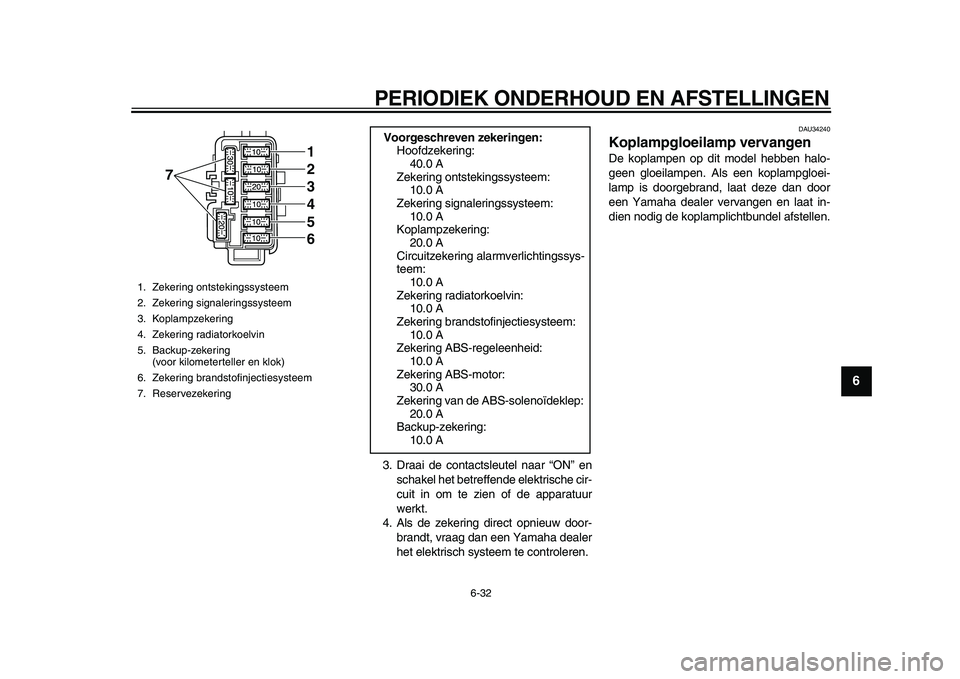

3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU34240
Koplampgloeilamp vervangen
De koplampen op dit model hebben halo-
geen gloeilampen. Als een koplampgloei-
lamp is doorgebrand, laat deze dan door
een Yamaha dealer vervangen en laat in-
dien nodig de koplamplichtbundel afstellen.
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Koplampzekering
4. Zekering radiatorkoelvin
5. Backup-zekering
(voor kilometerteller en klok)
6. Zekering brandstofinjectiesysteem
7. Reservezekering
7
123456

Voorgeschreven zekeringen:
Hoofdzekering:
40.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering signaleringssysteem:
10.0 A
Koplampzekering:
20.0 A
Circuitzekering alarmverlichtingssys-
teem:
10.0 A
Zekering radiatorkoelvin:
10.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
10.0 A
Zekering ABS-motor:
30.0 A
Zekering van de ABS-solenoïdeklep:
20.0 A
Backup-zekering:
10.0 A

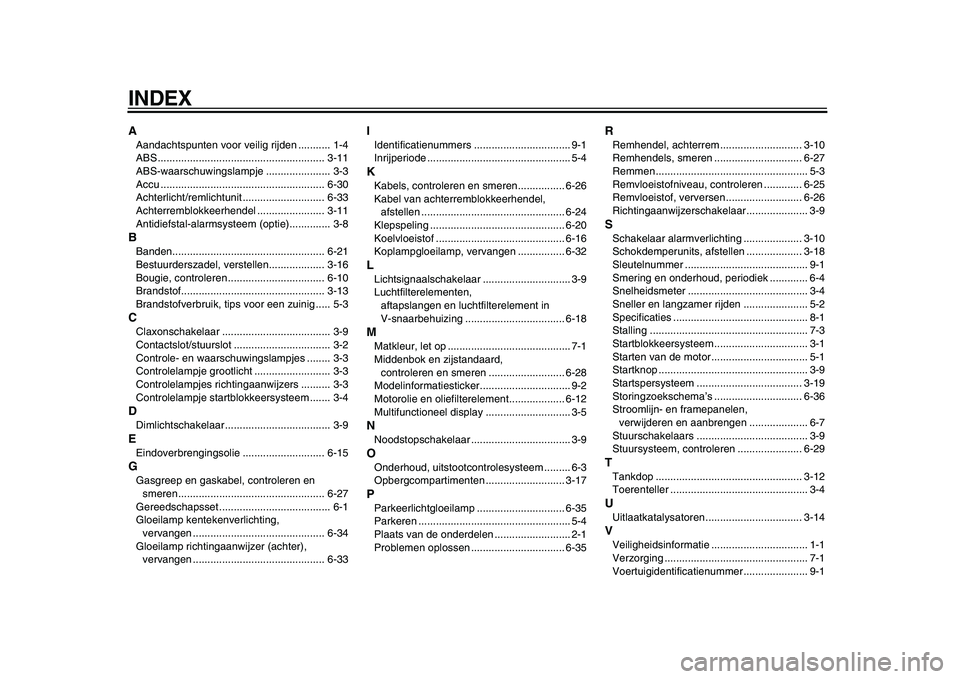

INDEX
A
Aandachtspunten voor veilig rijden ........... 1-4
ABS ......................................................... 3-11
ABS-waarschuwingslampje ...................... 3-3
Accu ........................................................ 6-30
Achterlicht/remlichtunit ............................ 6-33
Achterremblokkeerhendel ....................... 3-11
Antidiefstal-alarmsysteem (optie).............. 3-8
B
Banden.................................................... 6-21
Bestuurderszadel, verstellen................... 3-16
Bougie, controleren ................................. 6-10
Brandstof................................................. 3-13
Brandstofverbruik, tips voor een zuinig ..... 5-3
C
Claxonschakelaar ..................................... 3-9
Contactslot/stuurslot ................................. 3-2
Controle- en waarschuwingslampjes ........ 3-3
Controlelampje grootlicht .......................... 3-3
Controlelampjes richtingaanwijzers .......... 3-3
Controlelampje startblokkeersysteem ....... 3-4
D
Dimlichtschakelaar .................................... 3-9
E
Eindoverbrengingsolie ............................ 6-15
G
Gasgreep en gaskabel, controleren en
smeren.................................................. 6-27
Gereedschapsset ...................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ............................................. 6-34
Gloeilamp richtingaanwijzer (achter),
vervangen ............................................. 6-33
I
Identificatienummers ................................. 9-1
Inrijperiode ................................................. 5-4
K
Kabels, controleren en smeren................ 6-26
Kabel van achterremblokkeerhendel,
afstellen ................................................. 6-24
Klepspeling .............................................. 6-20
Koelvloeistof ............................................ 6-16
Koplampgloeilamp, vervangen ................ 6-32
L
Lichtsignaalschakelaar .............................. 3-9
Luchtfilterelementen,
aftapslangen en luchtfilterelement in
V-snaarbehuizing .................................. 6-18
M
Matkleur, let op .......................................... 7-1
Middenbok en zijstandaard,
controleren en smeren .......................... 6-28
Modelinformatiesticker............................... 9-2
Motorolie en oliefilterelement................... 6-12
Multifunctioneel display ............................. 3-5
N
Noodstopschakelaar .................................. 3-9
O
Onderhoud, uitstootcontrolesysteem ......... 6-3
Opbergcompartimenten ........................... 3-17
P
Parkeerlichtgloeilamp .............................. 6-35
Parkeren .................................................... 5-4
Plaats van de onderdelen .......................... 2-1
Problemen oplossen ................................ 6-35
R
Remhendel, achterrem ............................ 3-10
Remhendels, smeren .............................. 6-27
Remmen .................................................... 5-3
Remvloeistofniveau, controleren ............. 6-25
Remvloeistof, verversen .......................... 6-26
Richtingaanwijzerschakelaar ..................... 3-9
S
Schakelaar alarmverlichting .................... 3-10
Schokdemperunits, afstellen ................... 3-18
Sleutelnummer .......................................... 9-1
Smering en onderhoud, periodiek ............. 6-4
Snelheidsmeter ......................................... 3-4
Sneller en langzamer rijden ...................... 5-2
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Startblokkeersysteem ................................ 3-1
Starten van de motor................................. 5-1
Startknop ................................................... 3-9
Startspersysteem .................................... 3-19
Storingzoekschema’s .............................. 6-36
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................... 6-7
Stuurschakelaars ...................................... 3-9
Stuursysteem, controleren ...................... 6-29
T
Tankdop .................................................. 3-12
Toerenteller ............................................... 3-4
U
Uitlaatkatalysatoren................................. 3-14
V
Veiligheidsinformatie ................................. 1-1
Verzorging ................................................. 7-1
Voertuigidentificatienummer ...................... 9-1
