YAMAHA MAJESTY 400 2009 Manuale de Empleo (in Spanish)

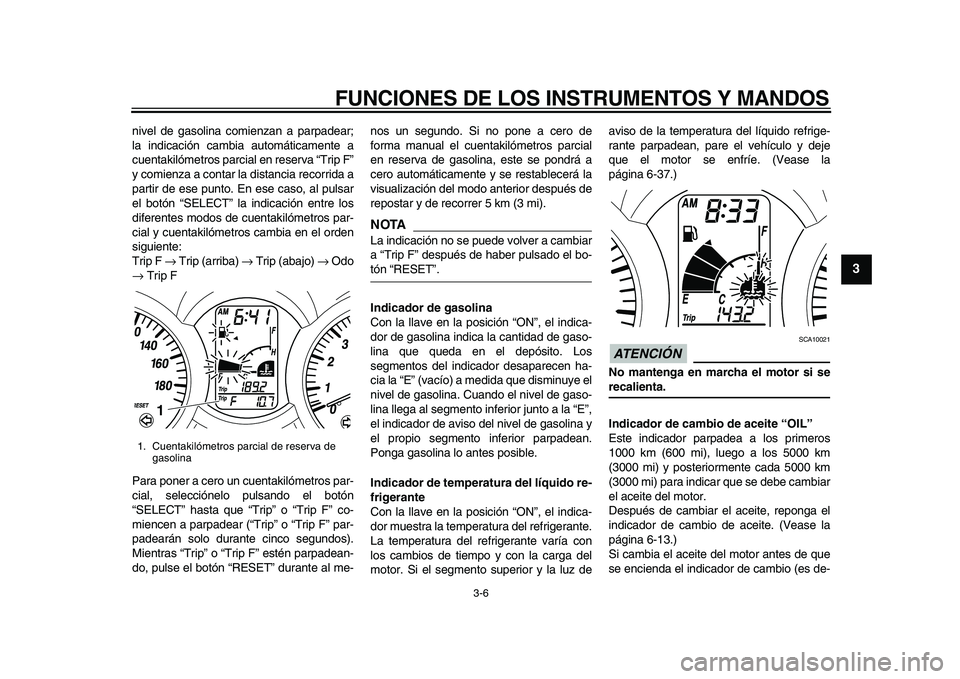

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
2
34
5
6
7
8
9

nivel de gasolina comienzan a parpadear;
la indicación cambia automáticamente a
cuentakilómetros parcial en reserva “Trip F”
y comienza a contar la distancia recorrida a
partir de ese punto. En ese caso, al pulsar
el botón “SELECT” la indicación entre los
diferentes modos de cuentakilómetros par-
cial y cuentakilómetros cambia en el orden
siguiente:
Trip F
→
Trip (arriba)
→
Trip (abajo)
→
Odo
→
Trip F
Para poner a cero un cuentakilómetros par-
cial, selecciónelo pulsando el botón
“SELECT” hasta que “Trip” o “Trip F” co-
miencen a parpadear (“Trip” o “Trip F” par-
padearán solo durante cinco segundos).
Mientras “Trip” o “Trip F” estén parpadean-
do, pulse el botón “RESET” durante al me-nos un segundo. Si no pone a cero de
forma manual el cuentakilómetros parcial
en reserva de gasolina, este se pondrá a
cero automáticamente y se restablecerá la
visualización del modo anterior después de
repostar y de recorrer 5 km (3 mi).
NOTA

La indicación no se puede volver a cambiar
a “Trip F” después de haber pulsado el bo-
tón “RESET”.
Indicador de gasolina
Con la llave en la posición “ON”, el indica-
dor de gasolina indica la cantidad de gaso-
lina que queda en el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el nivel de gaso-
lina llega al segmento inferior junto a la “E”,
el indicador de aviso del nivel de gasolina y
el propio segmento inferior parpadean.
Ponga gasolina lo antes posible.
Indicador de temperatura del líquido re-
frigerante
Con la llave en la posición “ON”, el indica-
dor muestra la temperatura del refrigerante.
La temperatura del refrigerante varía con
los cambios de tiempo y con la carga del
motor. Si el segmento superior y la luz deaviso de la temperatura del líquido refrige-
rante parpadean, pare el vehículo y deje
que el motor se enfríe. (Vease la
página 6-37.)
ATENCIÓN

SCA10021
No mantenga en marcha el motor si se
recalienta.
Indicador de cambio de aceite “OIL”
Este indicador parpadea a los primeros
1000 km (600 mi), luego a los 5000 km
(3000 mi) y posteriormente cada 5000 km
(3000 mi) para indicar que se debe cambiar
el aceite del motor.
Después de cambiar el aceite, reponga el
indicador de cambio de aceite. (Vease la
página 6-13.)
Si cambia el aceite del motor antes de que
se encienda el indicador de cambio (es de-
1. Cuentakilómetros parcial de reserva de
gasolina
1

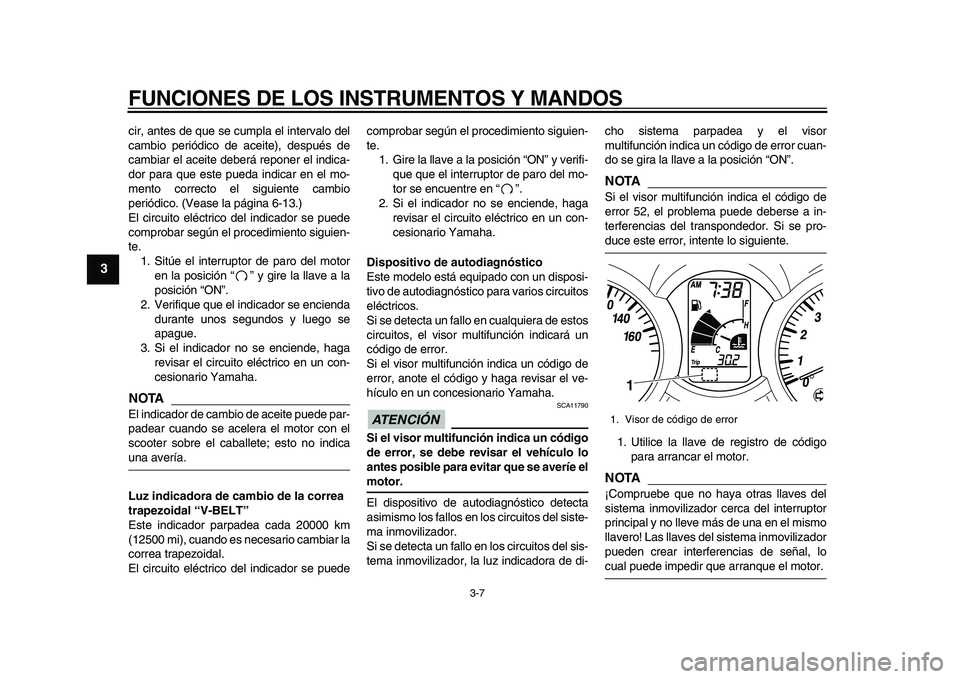

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
1
2
3
4
5
6
7
8
9

cir, antes de que se cumpla el intervalo del
cambio periódico de aceite), después de
cambiar el aceite deberá reponer el indica-
dor para que este pueda indicar en el mo-
mento correcto el siguiente cambio
periódico. (Vease la página 6-13.)
El circuito eléctrico del indicador se puede
comprobar según el procedimiento siguien-
te.
1. Sitúe el interruptor de paro del motor
en la posición “” y gire la llave a la
posición “ON”.
2. Verifique que el indicador se encienda
durante unos segundos y luego se
apague.
3. Si el indicador no se enciende, haga
revisar el circuito eléctrico en un con-
cesionario Yamaha.
NOTA

El indicador de cambio de aceite puede par-
padear cuando se acelera el motor con el
scooter sobre el caballete; esto no indica
una avería.
Luz indicadora de cambio de la correa
trapezoidal “V-BELT”
Este indicador parpadea cada 20000 km
(12500 mi), cuando es necesario cambiar la
correa trapezoidal.
El circuito eléctrico del indicador se puedecomprobar según el procedimiento siguien-
te.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en “”.
2. Si el indicador no se enciende, haga
revisar el circuito eléctrico en un con-
cesionario Yamaha.
Dispositivo de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si se detecta un fallo en cualquiera de estos
circuitos, el visor multifunción indicará un
código de error.
Si el visor multifunción indica un código de
error, anote el código y haga revisar el ve-
hículo en un concesionario Yamaha.
ATENCIÓN

SCA11790
Si el visor multifunción indica un código
de error, se debe revisar el vehículo lo
antes posible para evitar que se averíe el
motor.
El dispositivo de autodiagnóstico detecta
asimismo los fallos en los circuitos del siste-
ma inmovilizador.
Si se detecta un fallo en los circuitos del sis-
tema inmovilizador, la luz indicadora de di-cho sistema parpadea y el visor
multifunción indica un código de error cuan-
do se gira la llave a la posición “ON”.
NOTA

Si el visor multifunción indica el código de
error 52, el problema puede deberse a in-
terferencias del transpondedor. Si se pro-
duce este error, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.
NOTA

¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, lo
cual puede impedir que arranque el motor.
1. Visor de código de error
1

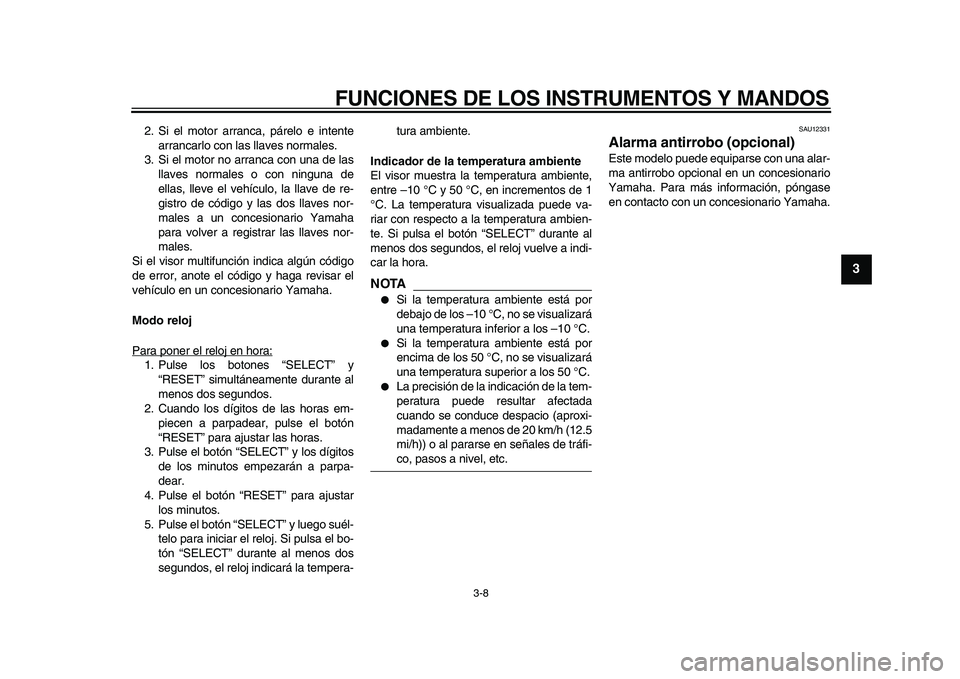

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
2
34
5
6
7
8
9

2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el visor multifunción indica algún código
de error, anote el código y haga revisar el
vehículo en un concesionario Yamaha.
Modo reloj
Para poner el reloj en hora:
1. Pulse los botones “SELECT” y
“RESET” simultáneamente durante al
menos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
3. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
4. Pulse el botón “RESET” para ajustar
los minutos.
5. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj. Si pulsa el bo-
tón “SELECT” durante al menos dos
segundos, el reloj indicará la tempera-tura ambiente.
Indicador de la temperatura ambiente
El visor muestra la temperatura ambiente,
entre –10 °C y 50 °C, en incrementos de 1
°C. La temperatura visualizada puede va-
riar con respecto a la temperatura ambien-
te. Si pulsa el botón “SELECT” durante al
menos dos segundos, el reloj vuelve a indi-
car la hora.
NOTA


Si la temperatura ambiente está por
debajo de los –10 °C, no se visualizará
una temperatura inferior a los –10 °C.

Si la temperatura ambiente está por
encima de los 50 °C, no se visualizará
una temperatura superior a los 50 °C.

La precisión de la indicación de la tem-
peratura puede resultar afectada
cuando se conduce despacio (aproxi-
madamente a menos de 20 km/h (12.5
mi/h)) o al pararse en señales de tráfi-
co, pasos a nivel, etc.
SAU12331
Alarma antirrobo (opcional)
Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.

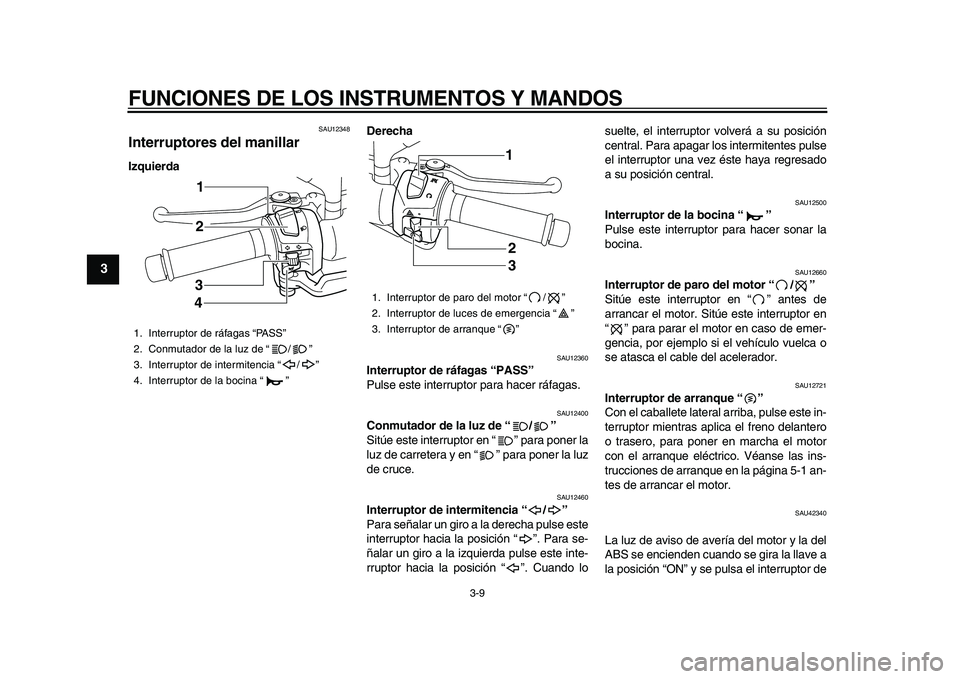

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
1
2
3
4
5
6
7
8
9

SAU12348
Interruptores del manillar
IzquierdaDerecha
SAU12360
Interruptor de ráfagas “PASS”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando losuelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12721
Interruptor de arranque “”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motor
con el arranque eléctrico. Véanse las ins-
trucciones de arranque en la página 5-1 an-
tes de arrancar el motor.
SAU42340
La luz de aviso de avería del motor y la del
ABS se encienden cuando se gira la llave a
la posición “ON” y se pulsa el interruptor de
1. Interruptor de ráfagas “PASS”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
1
2
3
4

1. Interruptor de paro del motor “/”
2. Interruptor de luces de emergencia “”
3. Interruptor de arranque “”1
2
3

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

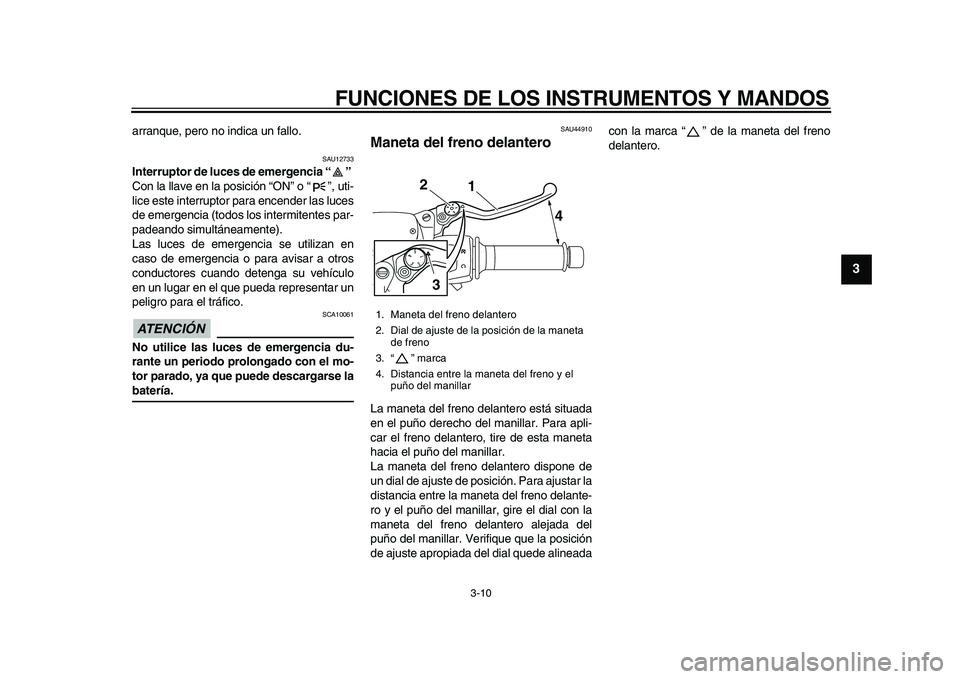

3-10
2
34
5
6
7
8
9

arranque, pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCIÓN

SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse la
batería.
SAU44910
Maneta del freno delantero
La maneta del freno delantero está situada
en el puño derecho del manillar. Para apli-
car el freno delantero, tire de esta maneta
hacia el puño del manillar.
La maneta del freno delantero dispone de
un dial de ajuste de posición. Para ajustar la
distancia entre la maneta del freno delante-
ro y el puño del manillar, gire el dial con la
maneta del freno delantero alejada del
puño del manillar. Verifique que la posición
de ajuste apropiada del dial quede alineadacon la marca “” de la maneta del freno
delantero.
1. Maneta del freno delantero
2. Dial de ajuste de la posición de la maneta
de freno
3.“” marca
4. Distancia entre la maneta del freno y el
puño del manillar1
32
4

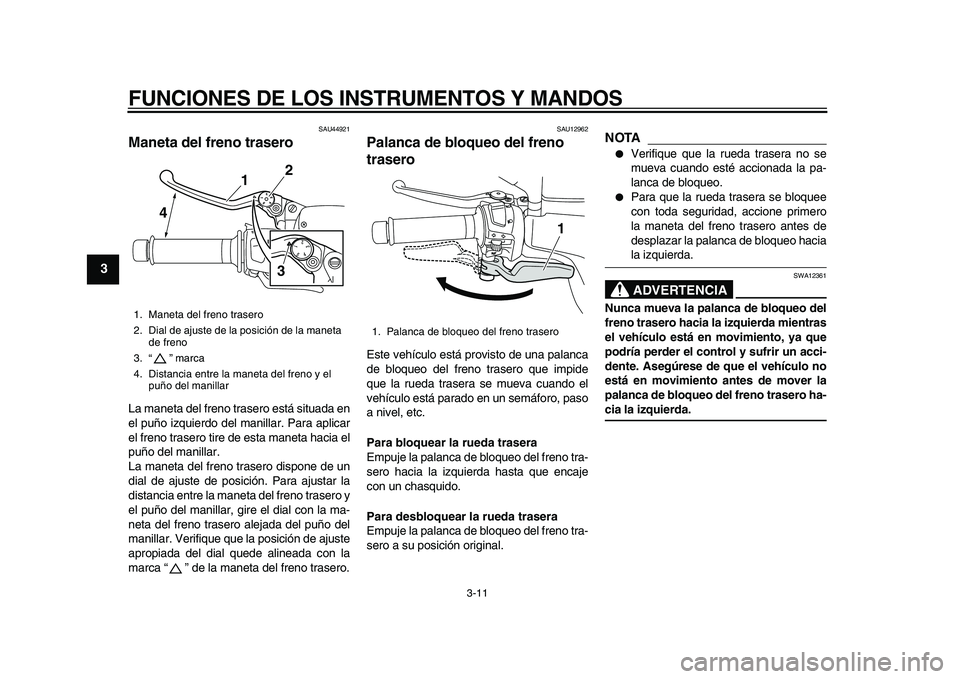

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
1
2
3
4
5
6
7
8
9

SAU44921
Maneta del freno trasero
La maneta del freno trasero está situada en
el puño izquierdo del manillar. Para aplicar
el freno trasero tire de esta maneta hacia el
puño del manillar.
La maneta del freno trasero dispone de un
dial de ajuste de posición. Para ajustar la
distancia entre la maneta del freno trasero y
el puño del manillar, gire el dial con la ma-
neta del freno trasero alejada del puño del
manillar. Verifique que la posición de ajuste
apropiada del dial quede alineada con la
marca “” de la maneta del freno trasero.
SAU12962
Palanca de bloqueo del freno
trasero
Este vehículo está provisto de una palanca
de bloqueo del freno trasero que impide
que la rueda trasera se mueva cuando el
vehículo está parado en un semáforo, paso
a nivel, etc.
Para bloquear la rueda trasera
Empuje la palanca de bloqueo del freno tra-
sero hacia la izquierda hasta que encaje
con un chasquido.
Para desbloquear la rueda trasera
Empuje la palanca de bloqueo del freno tra-
sero a su posición original.
NOTA


Verifique que la rueda trasera no se
mueva cuando esté accionada la pa-
lanca de bloqueo.

Para que la rueda trasera se bloquee
con toda seguridad, accione primero
la maneta del freno trasero antes de
desplazar la palanca de bloqueo hacia
la izquierda.
ADVERTENCIA

SWA12361
Nunca mueva la palanca de bloqueo del
freno trasero hacia la izquierda mientras
el vehículo está en movimiento, ya que
podría perder el control y sufrir un acci-
dente. Asegúrese de que el vehículo no
está en movimiento antes de mover la
palanca de bloqueo del freno trasero ha-
cia la izquierda.
1. Maneta del freno trasero
2. Dial de ajuste de la posición de la maneta
de freno
3.“” marca
4. Distancia entre la maneta del freno y el
puño del manillar
1
32
4

1. Palanca de bloqueo del freno trasero
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
2
34
5
6
7
8
9

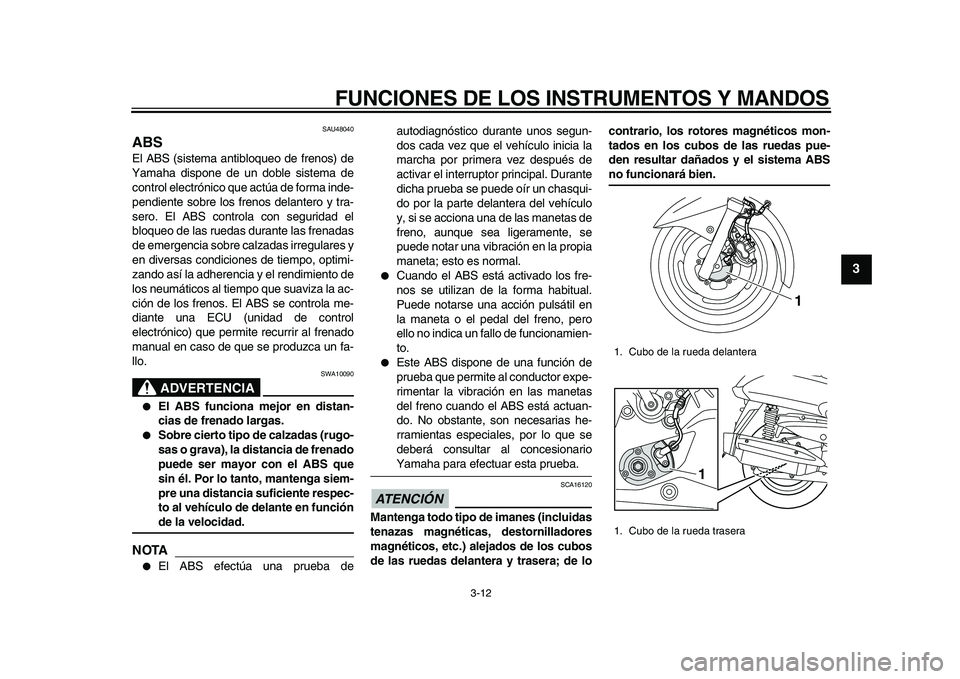

SAU48040
ABS
El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma inde-
pendiente sobre los frenos delantero y tra-
sero. El ABS controla con seguridad el
bloqueo de las ruedas durante las frenadas
de emergencia sobre calzadas irregulares y
en diversas condiciones de tiempo, optimi-
zando así la adherencia y el rendimiento de
los neumáticos al tiempo que suaviza la ac-
ción de los frenos. El ABS se controla me-
diante una ECU (unidad de control
electrónico) que permite recurrir al frenado
manual en caso de que se produzca un fa-
llo.
ADVERTENCIA

SWA10090

El ABS funciona mejor en distan-
cias de frenado largas.

Sobre cierto tipo de calzadas (rugo-
sas o grava), la distancia de frenado
puede ser mayor con el ABS que
sin él. Por lo tanto, mantenga siem-
pre una distancia suficiente respec-
to al vehículo de delante en función
de la velocidad.
NOTA


El ABS efectúa una prueba deautodiagnóstico durante unos segun-
dos cada vez que el vehículo inicia la
marcha por primera vez después de
activar el interruptor principal. Durante
dicha prueba se puede oír un chasqui-
do por la parte delantera del vehículo
y, si se acciona una de las manetas de
freno, aunque sea ligeramente, se
puede notar una vibración en la propia
maneta; esto es normal.

Cuando el ABS está activado los fre-
nos se utilizan de la forma habitual.
Puede notarse una acción pulsátil en
la maneta o el pedal del freno, pero
ello no indica un fallo de funcionamien-
to.

Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en las manetas
del freno cuando el ABS está actuan-
do. No obstante, son necesarias he-
rramientas especiales, por lo que se
deberá consultar al concesionario
Yamaha para efectuar esta prueba.
ATENCIÓN

SCA16120
Mantenga todo tipo de imanes (incluidas
tenazas magnéticas, destornilladores
magnéticos, etc.) alejados de los cubos
de las ruedas delantera y trasera; de locontrario, los rotores magnéticos mon-
tados en los cubos de las ruedas pue-
den resultar dañados y el sistema ABS
no funcionará bien.
1. Cubo de la rueda delantera
1. Cubo de la rueda trasera
1
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
1
2
3
4
5
6
7
8
9

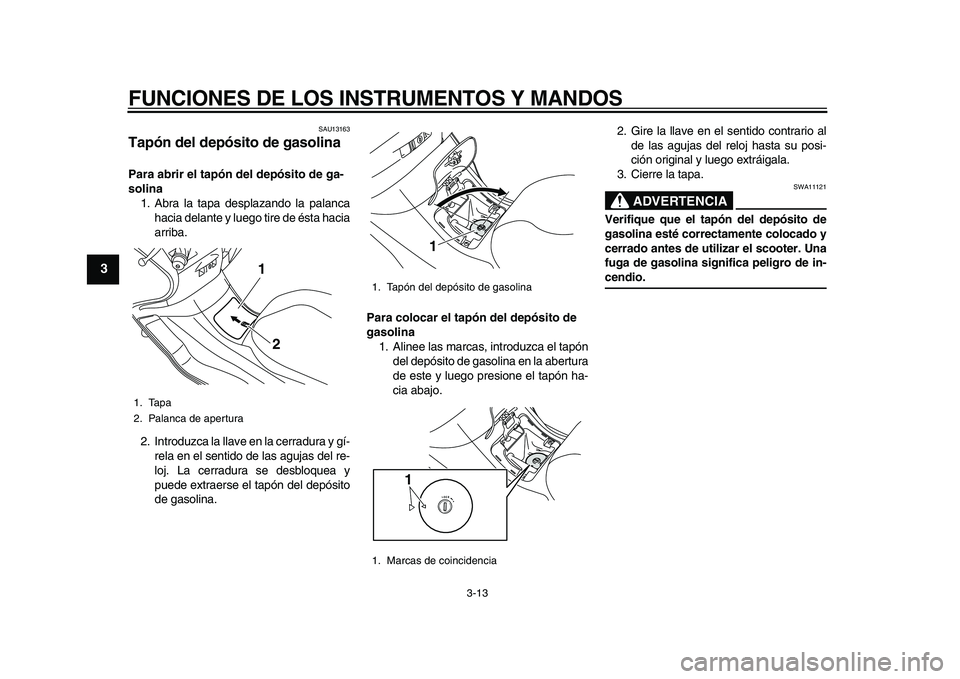

SAU13163
Tapón del depósito de gasolina
Para abrir el tapón del depósito de ga-
solina
1. Abra la tapa desplazando la palanca
hacia delante y luego tire de ésta hacia
arriba.
2. Introduzca la llave en la cerradura y gí-
rela en el sentido de las agujas del re-
loj. La cerradura se desbloquea y
puede extraerse el tapón del depósito
de gasolina.
Para colocar el tapón del depósito de
gasolina
1. Alinee las marcas, introduzca el tapón
del depósito de gasolina en la abertura
de este y luego presione el tapón ha-
cia abajo.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original y luego extráigala.
3. Cierre la tapa.
ADVERTENCIA

SWA11121
Verifique que el tapón del depósito de
gasolina esté correctamente colocado y
cerrado antes de utilizar el scooter. Una
fuga de gasolina significa peligro de in-
cendio.
1. Tapa
2. Palanca de apertura
2 1

1. Tapón del depósito de gasolina
1. Marcas de coincidencia
1
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
2
34
5
6
7
8
9

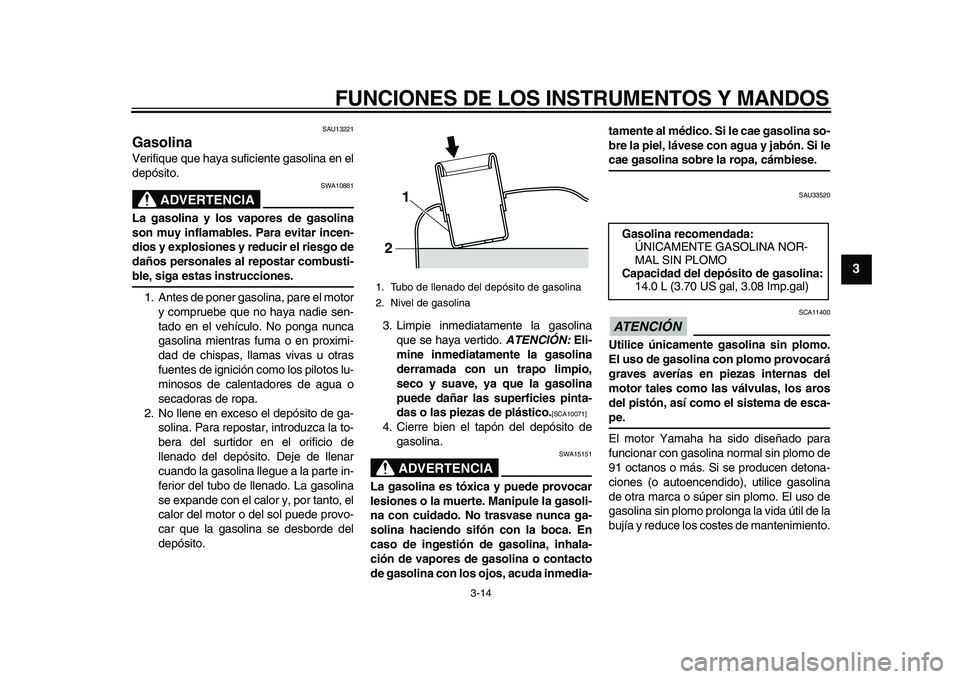

SAU13221
Gasolina
Verifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA

SWA10881
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
dios y explosiones y reducir el riesgo de
daños personales al repostar combusti-
ble, siga estas instrucciones.
1. Antes de poner gasolina, pare el motor
y compruebe que no haya nadie sen-
tado en el vehículo. No ponga nunca
gasolina mientras fuma o en proximi-
dad de chispas, llamas vivas u otras
fuentes de ignición como los pilotos lu-
minosos de calentadores de agua o
secadoras de ropa.
2. No llene en exceso el depósito de ga-
solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito.3. Limpie inmediatamente la gasolina
que se haya vertido.
ATENCIÓN:
Eli-
mine inmediatamente la gasolina
derramada con un trapo limpio,
seco y suave, ya que la gasolina
puede dañar las superficies pinta-
das o las piezas de plástico.
[SCA10071]

4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA

SWA15151
La gasolina es tóxica y puede provocar
lesiones o la muerte. Manipule la gasoli-
na con cuidado. No trasvase nunca ga-
solina haciendo sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
de gasolina con los ojos, acuda inmedia-tamente al médico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU33520
ATENCIÓN

SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
21

Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
14.0 L (3.70 US gal, 3.08 Imp.gal)

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
1
2
3
4
5
6
7
8
9

SAU13445
Catalizador
Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA

SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:

No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.

Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.

Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.

No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-
car la acumulación de calor.
ATENCIÓN

SCA10701
Utilice únicamente gasolina sin plomo.El uso de gasolina con plomo provocará
daños irreparables en el catalizador.
SAU34140
Asientos
Asiento del conductor
Para abrir el asiento del conductor
1. Coloque el scooter sobre el caballete
central.
2. Introduzca la llave en el interruptor
principal y gírela en el sentido contra-
rio al de las agujas del reloj.

1. Asiento del conductor
2. Asiento del pasajero
2 1
