ABS YAMAHA MAJESTY 400 2009 Notices Demploi (in French)

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ
............ 1-1
Conseils supplémentaires relatifs à
la sécurité routière ....................... 1-4
DESCRIPTION
.................................. 2-1
Vue gauche ..................................... 2-1
Vue droite ........................................ 2-2
Commandes et instruments............. 2-3
COMMANDES ET INSTRUMENTS
... 3-1
Immobilisateur antivol ..................... 3-1
Contacteur à clé/antivol .................. 3-2
Témoins et témoins d’alerte ........... 3-3
Compteur de vitesse ....................... 3-4
Compte-tours .................................. 3-5
Écran multifonction ......................... 3-5
Alarme antivol (en option) ............... 3-9
Combinés de contacteurs ............... 3-9
Levier de frein avant ..................... 3-11
Levier de frein arrière ................... 3-11
Levier de blocage de frein
arrière ........................................ 3-11
Système d’antiblocage des roues
(ABS) ......................................... 3-12
Bouchon du réservoir de
carburant ................................... 3-13
Carburant ...................................... 3-14
Pots catalytiques .......................... 3-15
Selles ............................................ 3-16
Réglage de la selle du pilote ........ 3-17
Compartiments de rangement ...... 3-18Réglage des combinés
ressort-amortisseur ................... 3-20
Béquille latérale ............................ 3-20
Coupe-circuit d’allumage .............. 3-21
POUR LA
SÉCURITÉ – CONTRÔLES AVANT
UTILISATION
..................................... 4-1
UTILISATION ET CONSEILS
IMPORTANTS CONCERNANT LE
PILOTAGE
......................................... 5-1
Mise en marche du moteur ............ 5-1
Démarrage ..................................... 5-2
Accélération et décélération ........... 5-2
Freinage ......................................... 5-3
Comment réduire sa
consommation de carburant ....... 5-3
Rodage du moteur ......................... 5-4
Stationnement ................................ 5-4
ENTRETIENS ET RÉGLAGES
PÉRIODIQUES
................................... 6-1
Trousse de réparation .................... 6-1
Entretiens périodiques du système
de contrôle des gaz
d’échappement ........................... 6-3
Entretiens périodiques et
fréquences de graissage ............ 6-4
Dépose et repose des caches et
carénages ................................... 6-8Contrôle de la bougie ................... 6-11
Huile moteur et élément de filtre
à huile ....................................... 6-13
Huile de transmission finale ......... 6-16
Liquide de refroidissement ........... 6-17
Éléments et tubes de vidange de
filtre à air et filtre à air du
boîtier de la courroie
trapézoïdale .............................. 6-18
Contrôle du jeu de câble des
gaz ............................................ 6-21
Jeu des soupapes ........................ 6-21
Pneus ........................................... 6-22
Roues coulées ............................. 6-23
Garde des leviers de freins avant
et arrière ................................... 6-24
Réglage du câble du levier de
blocage de frein arrière ............. 6-25
Contrôle des plaquettes de frein
avant et arrière ......................... 6-25
Contrôle du niveau du liquide de
frein ........................................... 6-26
Changement du liquide de frein ... 6-27
Contrôle et lubrification des
câbles ....................................... 6-27
Contrôle et lubrification de la
poignée et du câble des gaz .... 6-28
Lubrification des leviers de frein
avant et arrière ......................... 6-28
Contrôle et lubrification des
béquilles centrale et latérale ..... 6-29

1-2
1
CONSIGNES DE SÉCURITÉ

Pour conserver le contrôle de son
scooter, il faut toujours tenir le gui-
don des deux mains et garder ses
pieds sur les repose-pieds.

Le passager doit toujours se tenir
des deux mains, soit au pilote, soit à
la poignée du passager ou à la poi-
gnée de manutention, si le modèle
en est pourvu, et garder les deux
pieds sur les repose-pieds du pas-
sager. Ne jamais prendre en charge
un passager qui ne puisse placer
fermement ses deux pieds sur les
repose-pieds.

Ne jamais conduire après avoir absor-
bé de l’alcool, certains médicaments
ou des drogues.

Ce scooter est conçu pour l’utilisation
sur route uniquement. Ce n’est pas un
véhicule tout-terrain.
Équipement
La plupart des accidents mortels en scooter
résultent de blessures à la tête. Le port du
casque est le seul moyen d’éviter ou de li-
miter les blessures à la tête.

Toujours porter un casque homolo-
gué.

Porter une visière ou des lunettes de
protection. Si les yeux ne sont pas pro-
tégés, le vent risque de troubler la vueet de retarder la détection des obsta-
cles.

Porter des bottes, une veste, un pan-
talon et des gants solides pour se pro-
téger des éraflures en cas de chute.

Ne jamais porter des vêtements lâ-
ches, car ceux-ci pourraient s’accro-
cher aux leviers de commande ou
même aux roues, ce qui risque d’être
la cause d’un accident.

Toujours porter des vêtements de pro-
tection qui couvrent les jambes, les
chevilles et les pieds. Le moteur et le
système d’échappement sont brûlants
pendant ou après la conduite, et peu-
vent, dès lors, provoquer des brûlures.

Les consignes ci-dessus s’adressent
également au passager.
Éviter un empoisonnement au monoxy-
de de carbone
Tous les gaz d’échappement de moteur
contiennent du monoxyde de carbone, un
gaz mortel. L’inhalation de monoxyde de
carbone peut provoquer céphalées, étour-
dissements, somnolence, nausées, confu-
sion mentale, et finalement la mort.
Le monoxyde de carbone est un gaz incolo-
re, inodore et insipide qui peut être présent
même lorsque l’on ne sent ou ne voit aucun
gaz d’échappement. Des niveaux mortelsde monoxyde de carbone peuvent s’accu-
muler rapidement et peuvent suffoquer rapi-
dement une victime et l’empêcher de se
sauver. De plus, des niveaux mortels de
monoxyde de carbone peuvent persister
pendant des heures, voire des jours dans
des endroits peu ou pas ventilés. Si l’on res-
sent tout symptôme d’empoisonnement au
monoxyde de carbone, il convient de quitter
immédiatement l’endroit, de prendre l’air et
de CONSULTER UN MÉDECIN.

Ne pas faire tourner un moteur à l’inté-
rieur. Même si l’on tente de faire éva-
cuer les gaz d’échappement à l’aide
de ventilateurs ou en ouvrant portes et
fenêtres, le monoxyde de carbone
peut atteindre rapidement des concen-
trations dangereuses.

Ne pas faire tourner un moteur dans
un endroit mal ventilé ou des endroits
partiellement clos, comme les gran-
ges, garages ou abris d’auto.

Ne pas faire tourner un moteur à un
endroit à l’air libre d’où les gaz
d’échappement pourraient être aspi-
rés dans un bâtiment par des ouvertu-
res comme portes ou fenêtres.
Charge
L’ajout accessoires ou de bagages peut ré-
duire la stabilité et la maniabilité du scooter

COMMANDES ET INSTRUMENTS
3-3
1
2
3
4
5
6
7
8
9

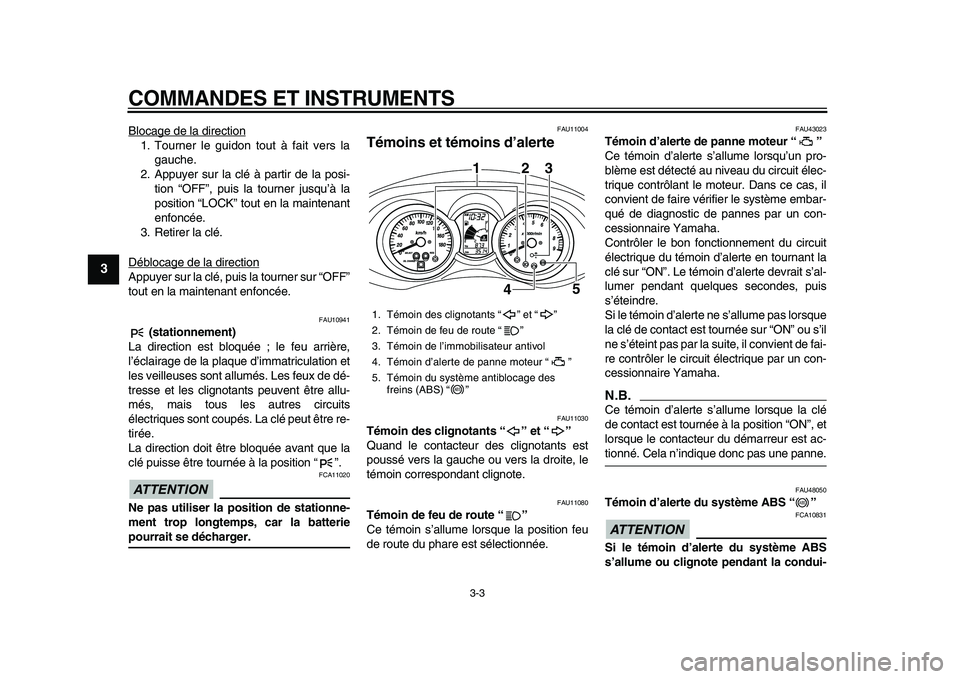

Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. Appuyer sur la clé à partir de la posi-
tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé.
Déblocage de la directionAppuyer sur la clé, puis la tourner sur “OFF”
tout en la maintenant enfoncée.

FAU10941
(stationnement)
La direction est bloquée ; le feu arrière,
l’éclairage de la plaque d’immatriculation et
les veilleuses sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits
électriques sont coupés. La clé peut être re-
tirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION

FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
FAU11004
Témoins et témoins d’alerte
FAU11030
Témoin des clignotants “” et “”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11080
Témoin de feu de route “”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU43023
Témoin d’alerte de panne moteur “”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du circuit élec-
trique contrôlant le moteur. Dans ce cas, il
convient de faire vérifier le système embar-
qué de diagnostic de pannes par un con-
cessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de fai-
re contrôler le circuit électrique par un con-
cessionnaire Yamaha.
N.B.

Ce témoin d’alerte s’allume lorsque la clé
de contact est tournée à la position “ON”, et
lorsque le contacteur du démarreur est ac-
tionné. Cela n’indique donc pas une panne.
FAU48050
Témoin d’alerte du système ABS “”
ATTENTION

FCA10831
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
1. Témoin des clignotants “ ” et “ ”
2. Témoin de feu de route “ ”
3. Témoin de l’immobilisateur antivol
4. Témoin d’alerte de panne moteur “ ”
5. Témoin du système antiblocage des
freins (ABS) “ ”
123
4
5
ABS
ABS

COMMANDES ET INSTRUMENTS
3-4
2
34
5
6
7
8
9

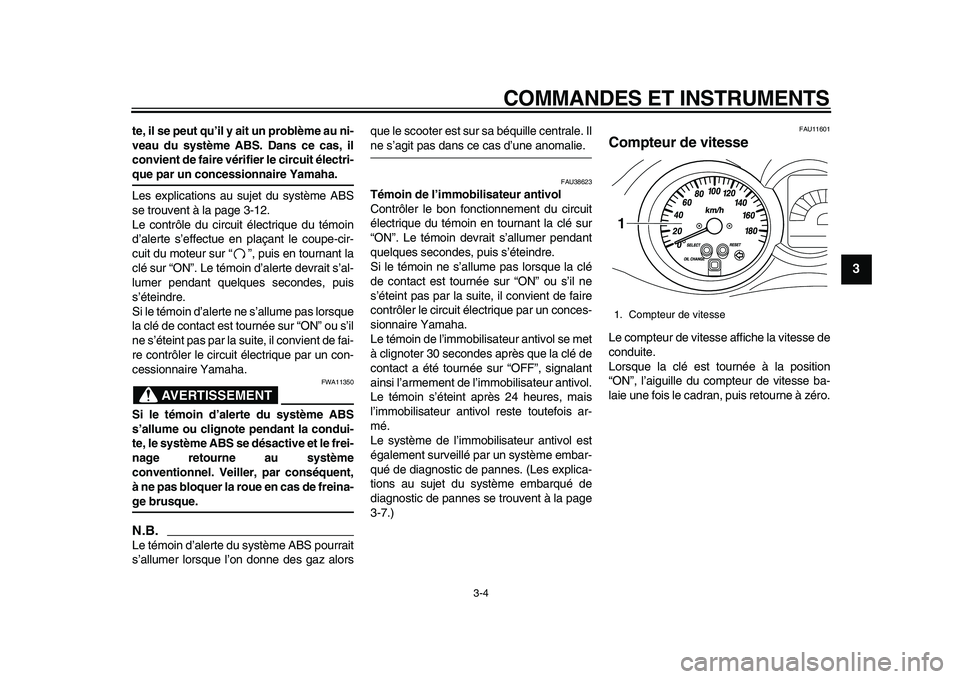

te, il se peut qu’il y ait un problème au ni-
veau du système ABS. Dans ce cas, il
convient de faire vérifier le circuit électri-
que par un concessionnaire Yamaha.
Les explications au sujet du système ABS
se trouvent à la page 3-12.
Le contrôle du circuit électrique du témoin
d’alerte s’effectue en plaçant le coupe-cir-
cuit du moteur sur “”, puis en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de fai-
re contrôler le circuit électrique par un con-
cessionnaire Yamaha.
AVERTISSEMENT

FWA11350
Si le témoin d’alerte du système ABS
s’allume ou clignote pendant la condui-
te, le système ABS se désactive et le frei-
nage retourne au système
conventionnel. Veiller, par conséquent,
à ne pas bloquer la roue en cas de freina-
ge brusque.
N.B.

Le témoin d’alerte du système ABS pourrait
s’allumer lorsque l’on donne des gaz alorsque le scooter est sur sa béquille centrale. Il
ne s’agit pas dans ce cas d’une anomalie.
FAU38623
Témoin de l’immobilisateur antivol
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact a été tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois ar-
mé.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes. (Les explica-
tions au sujet du système embarqué de
diagnostic de pannes se trouvent à la page
3-7.)
FAU11601
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compteur de vitesse ba-
laie une fois le cadran, puis retourne à zéro.
1. Compteur de vitesse
1

COMMANDES ET INSTRUMENTS
3-10
2
34
5
6
7
8
9

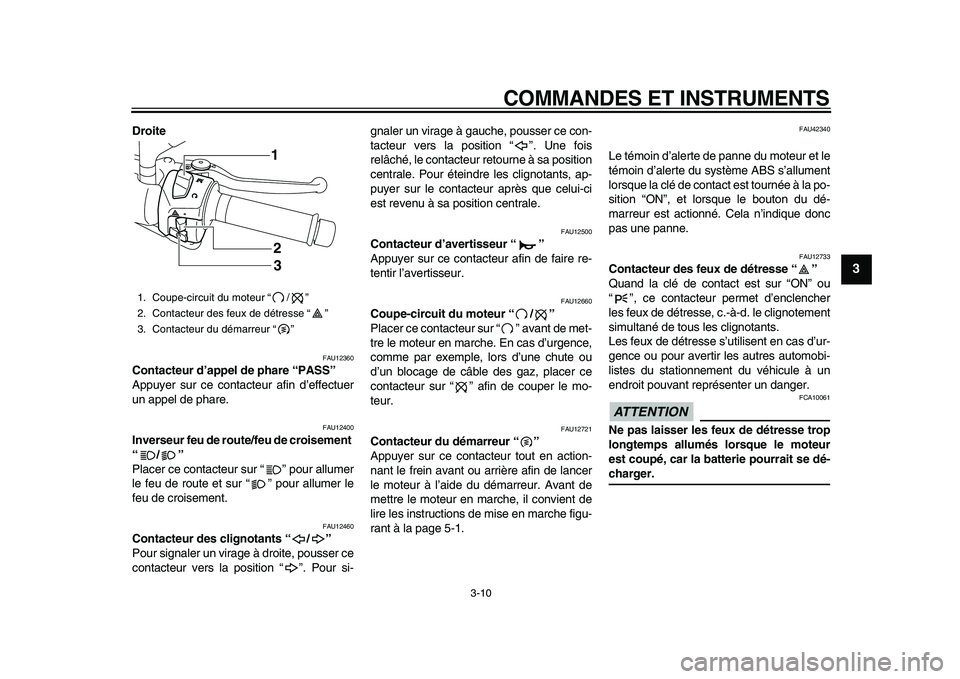

Droite
FAU12360
Contacteur d’appel de phare “PASS”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer
le feu de route et sur “” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “”. Pour si-gnaler un virage à gauche, pousser ce con-
tacteur vers la position “”. Une fois
relâché, le contacteur retourne à sa position
centrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur “” afin de couper le mo-
teur.
FAU12721
Contacteur du démarreur “”
Appuyer sur ce contacteur tout en action-
nant le frein avant ou arrière afin de lancer
le moteur à l’aide du démarreur. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-1.
FAU42340
Le témoin d’alerte de panne du moteur et le
témoin d’alerte du système ABS s’allument
lorsque la clé de contact est tournée à la po-
sition “ON”, et lorsque le bouton du dé-
marreur est actionné. Cela n’indique donc
pas une panne.
FAU12733
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou
“”, ce contacteur permet d’enclencher
les feux de détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.
ATTENTION

FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-
charger.
1. Coupe-circuit du moteur “/”
2. Contacteur des feux de détresse “”
3. Contacteur du démarreur “”
1
2
3

COMMANDES ET INSTRUMENTS
3-12
2
34
5
6
7
8
9

blocage du frein arrière.

Afin de garantir le blocage correct de
la roue arrière, il convient de maintenir
serré le levier de frein arrière lors de
l’actionnement du levier de blocage de
frein arrière.
AVERTISSEMENT

FWA12361
Ne jamais déplacer le levier de blocage
de frein arrière vers la gauche tant que le
véhicule est en mouvement sous peine
de risquer de perdre le contrôle et
d’avoir un accident. Bien veiller à ce que
le véhicule soit à l’arrêt avant de dé-
placer le levier de blocage de frein arriè-
re vers la gauche.
FAU48040
Système d’antiblocage des
roues (ABS)
Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière. En cas de freinage d’urgen-
ce, ce système prévient le blocage des
roues sur les revêtements les plus variés et
sous diverses conditions météorologiques,
assurant ainsi à la fois une adhérence opti-
male du pneu et un freinage en douceur. Le
système ABS est contrôlé par un bloc de
commande électronique (ECU). En cas de
panne du système, le freinage se fait de fa-
çon conventionnelle.
AVERTISSEMENT

FWA10090

Le système ABS est plus efficace
sur des distances de freinage plus
longues.

Selon les routes (surface acciden-
tée, recouverte de graviers, etc.) un
véhicule équipé du système ABS
peut requérir une distance de frei-
nage plus longue qu’un véhicule
sans système ABS. Il convient dès
lors de conserver une distance suf-
fisante par rapport au véhicule qui
précède et de s’adapter à la vitesse
du trafic.
N.B.


Le système ABS effectue un test
d’autodiagnostic de quelques secon-
des au premier démarrage suivant la
mise de contact. Durant ce test, un cla-
quement est audible à l’avant du véhi-
cule et une vibration est ressentie au
niveau des leviers de frein dès qu’ils
sont actionnés. Ces phénomènes sont
donc normaux et n’indiquent pas une
défaillance.

Les freins ABS s’actionnent de la
même façon que les freins classiques.
Des vibrations peuvent toutefois être
ressenties aux leviers de frein lorsque
le système ABS est enclenché. Il ne
s’agit donc pas d’une anomalie.

Ce système ABS dispose d’un mode
de test produisant des vibrations aux
leviers de frein lorsque le système
fonctionne. Des outils spéciaux sont
toutefois nécessaires afin de pouvoir
effectuer ce test. Il convient donc de
s’adresser à un concessionnaire
Yamaha.
ATTENTION

FCA16120
Éloigner tous types d’aimants (y com-

COMMANDES ET INSTRUMENTS
3-13
1
2
3
4
5
6
7
8
9

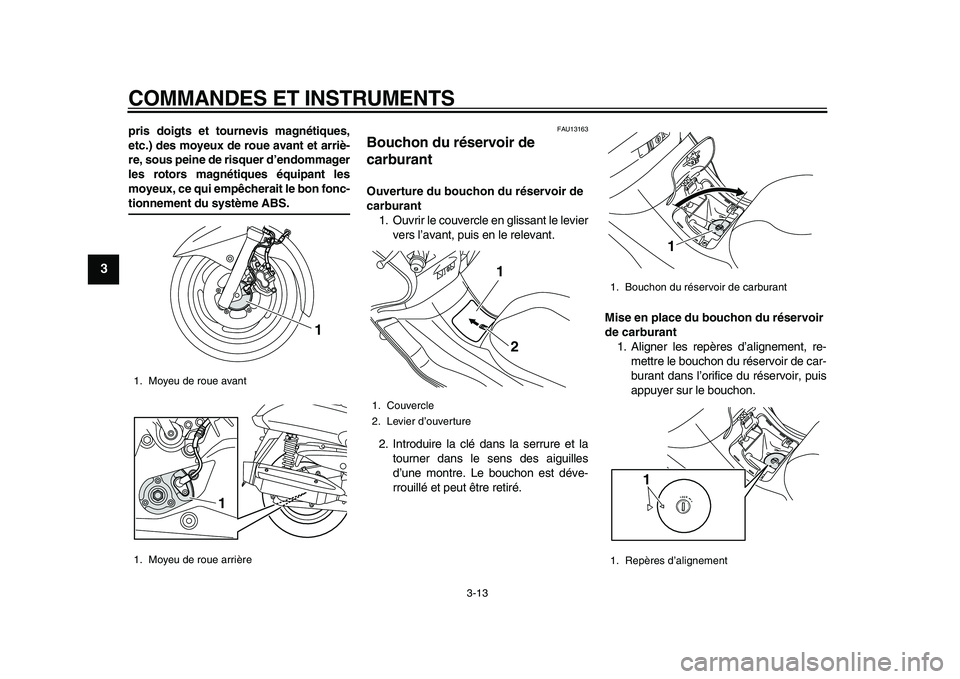

pris doigts et tournevis magnétiques,
etc.) des moyeux de roue avant et arriè-
re, sous peine de risquer d’endommager
les rotors magnétiques équipant les
moyeux, ce qui empêcherait le bon fonc-
tionnement du système ABS.
FAU13163
Bouchon du réservoir de
carburant
Ouverture du bouchon du réservoir de
carburant
1. Ouvrir le couvercle en glissant le levier
vers l’avant, puis en le relevant.
2. Introduire la clé dans la serrure et la
tourner dans le sens des aiguilles
d’une montre. Le bouchon est déve-
rrouillé et peut être retiré.
Mise en place du bouchon du réservoir
de carburant
1. Aligner les repères d’alignement, re-
mettre le bouchon du réservoir de car-
burant dans l’orifice du réservoir, puis
appuyer sur le bouchon.
1. Moyeu de roue avant
1. Moyeu de roue arrière
1
1

1. Couvercle
2. Levier d’ouverture
2 1

1. Bouchon du réservoir de carburant
1. Repères d’alignement
1
1

4-1
1
2
3
4
5
6
7
8
9

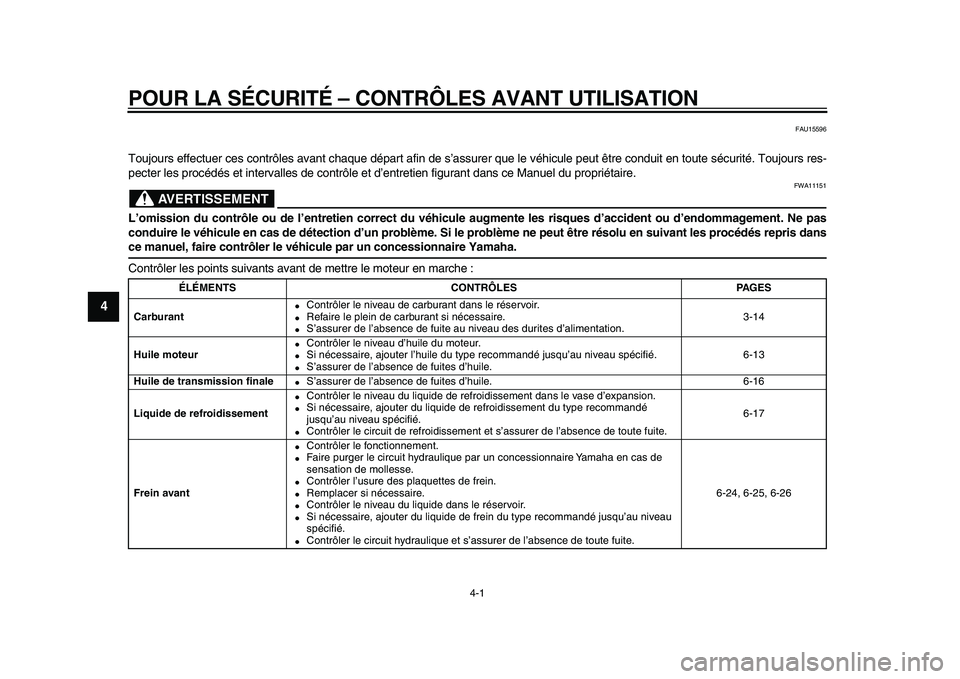

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
FAU15596
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut être conduit en toute sécurité. Toujours res-
pecter les procédés et intervalles de contrôle et d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT

FWA11151
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques d’accident ou d’endommagement. Ne pas
conduire le véhicule en cas de détection d’un problème. Si le problème ne peut être résolu en suivant les procédés repris dans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avant de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLES PAGES
Carburant

Contrôler le niveau de carburant dans le réservoir.

Refaire le plein de carburant si nécessaire.

S’assurer de l’absence de fuite au niveau des durites d’alimentation.3-14
Huile moteur

Contrôler le niveau d’huile du moteur.

Si nécessaire, ajouter l’huile du type recommandé jusqu’au niveau spécifié.

S’assurer de l’absence de fuites d’huile.6-13
Huile de transmission finale

S’assurer de l’absence de fuites d’huile. 6-16
Liquide de refroidissement

Contrôler le niveau du liquide de refroidissement dans le vase d’expansion.

Si nécessaire, ajouter du liquide de refroidissement du type recommandé
jusqu’au niveau spécifié.

Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite.6-17
Frein avant

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler l’usure des plaquettes de frein.

Remplacer si nécessaire.

Contrôler le niveau du liquide dans le réservoir.

Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-24, 6-25, 6-26

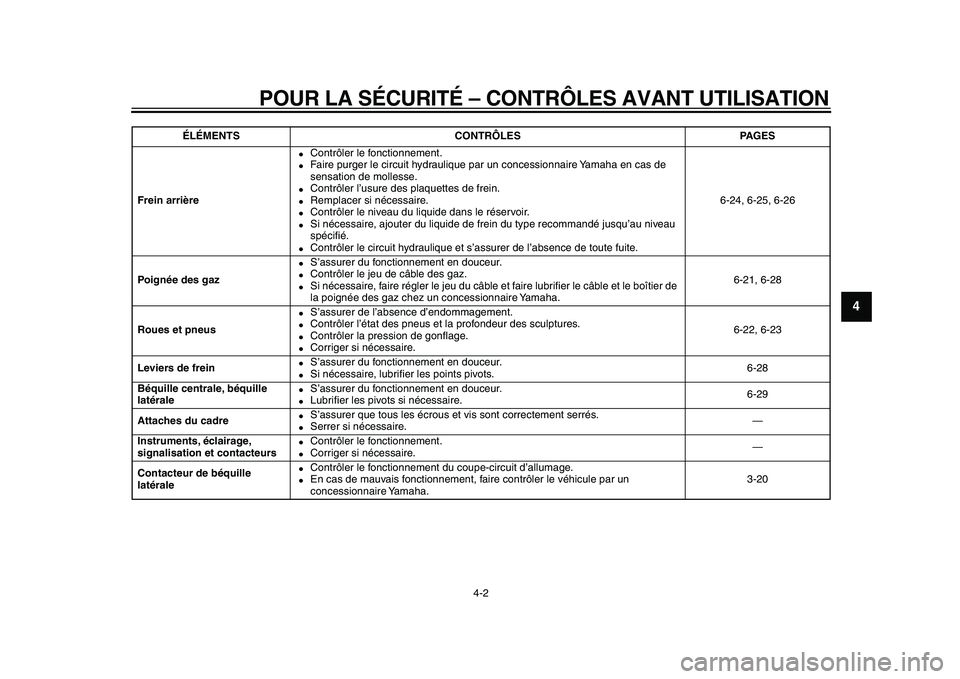

POUR LA SÉCURITÉ – CONTRÔLES AVANT UTILISATION
4-2
2
3
45
6
7
8
9

Frein arrière

Contrôler le fonctionnement.

Faire purger le circuit hydraulique par un concessionnaire Yamaha en cas de
sensation de mollesse.

Contrôler l’usure des plaquettes de frein.

Remplacer si nécessaire.

Contrôler le niveau du liquide dans le réservoir.

Si nécessaire, ajouter du liquide de frein du type recommandé jusqu’au niveau
spécifié.

Contrôler le circuit hydraulique et s’assurer de l’absence de toute fuite.6-24, 6-25, 6-26
Poignée des gaz

S’assurer du fonctionnement en douceur.

Contrôler le jeu de câble des gaz.

Si nécessaire, faire régler le jeu du câble et faire lubrifier le câble et le boîtier de
la poignée des gaz chez un concessionnaire Yamaha.6-21, 6-28
Roues et pneus

S’assurer de l’absence d’endommagement.

Contrôler l’état des pneus et la profondeur des sculptures.

Contrôler la pression de gonflage.

Corriger si nécessaire.6-22, 6-23
Leviers de frein

S’assurer du fonctionnement en douceur.

Si nécessaire, lubrifier les points pivots.6-28
Béquille centrale, béquille
latérale

S’assurer du fonctionnement en douceur.

Lubrifier les pivots si nécessaire.6-29
Attaches du cadre

S’assurer que tous les écrous et vis sont correctement serrés.

Serrer si nécessaire.—
Instruments, éclairage,
signalisation et contacteurs

Contrôler le fonctionnement.

Corriger si nécessaire.—
Contacteur de béquille
latérale

Contrôler le fonctionnement du coupe-circuit d’allumage.

En cas de mauvais fonctionnement, faire contrôler le véhicule par un
concessionnaire Yamaha.3-20
ÉLÉMENTS CONTRÔLES PAGES

5-1
1
2
3
4
5
6
7
8
9

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
FAU15951
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT

FWA10271
Une mauvaise connaissance des com-
mandes peut entraîner une perte de con-
trôle, qui pourrait se traduire par un
accident et des blessures.
FAU48020
N.B.

Ce modèle est équipé d’un capteur de sé-
curité de chute permettant de couper le mo-
teur en cas d’un renversement. Dans ce
cas, l’écran multifonction affiche le code
d’erreur 30. Il ne s’agit pas d’une défaillan-
ce. Tourner la clé sur “OFF”, puis sur “ON”
pour effacer le code d’erreur. Si le contact
n’est pas coupé au préalable, le moteur se
lance mais ne se met pas en marche lors de
l’actionnement du bouton du démarreur.
FAU36512
Mise en marche du moteur
ATTENTION

FCA10250
Voir à la page 5-4 et consulter les ins-
tructions concernant le rodage du mo-
teur avant d’utiliser le véhicule pour la
première fois.
Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut que la béquille latérale
soit relevée.
Se référer à la page 3-21 pour plus de dé-
tails.
1. Tourner la clé sur “ON” et s’assurer
que le coupe-circuit du moteur est à la
position “”.
Les témoins d’alerte, le témoin et les
indicateurs suivants devraient s’allu-
mer pendant quelques secondes, puis
s’éteindre.

Témoin d’alerte de panne moteur

Témoin d’alerte du système ABS (pour
modèle à ABS)

Témoin de l’immobilisateur antivol

Indicateur de remplacement de la
courroie trapézoïdale

Indicateur de changement d’huile
ATTENTION

FCA15022
Si un témoin ou un indicateur ne s’éteint
