YAMAHA MAJESTY 400 2011 Manual de utilização (in Portuguese)

MANUTENÇÃO PERIÓDICA E AJUSTES
6-17
2
3
4
5
67
8
9

de que não entra nenhum material
estranho na caixa de transmissão
final. Certifique-se de não cai óleo
no pneu ou na roda.
[PWA11311]

8. Instale a tampa de enchimento de óleo
da transmissão final e o respectivo
anel de vedação em O e, depois, aper-
te a tampa de enchimento de óleo.
9. Verifique se existem fugas de óleo na
caixa de transmissão final. Se existi-
rem, procure a causa.
PAU20070
Refrigerante
O nível do refrigerante deve ser verificado
antes de cada viagem. Para além disso, o
refrigerante deve ser substituído nos inter-
valos especificados na tabela de lubrifica-
ção e manutenção periódica.
PAU34193
Verificação do nível de líquido refrige-
rante
1. Coloque o veículo numa superfície ni-
velada e segure-o numa posição verti-
cal.
NOTA


O nível de refrigerante deve ser verifi-
cado com o motor frio uma vez que
este varia consoante a temperatura do
motor.

Durante a verificação do nível de refri-
gerante, certifique-se de que o veículo
está totalmente na vertical. Uma ligei-
ra inclinação lateral poderá resultar
numa falsa leitura.
2. Puxe os tapetes de borracha da direita
para cima, conforme ilustrado.3. Retire a cobertura do reservatório de
refrigerante, retirando o respectivo pa-
rafuso.
4. Verifique o nível de refrigerante no re-
servatório de refrigerante.
Óleo da transmissão final recomen-
dado:
Consulte a página 8-1.
Quantidade de óleo:
0.25 L (0.26 US qt, 0.22 Imp.qt)

1. Tapete de borracha direito
1. Parafuso
2. Cobertura do reservatório de refrigerante
1
1
2

MANUTENÇÃO PERIÓDICA E AJUSTES
6-18
1
2
3
4
5
6
7
8
9

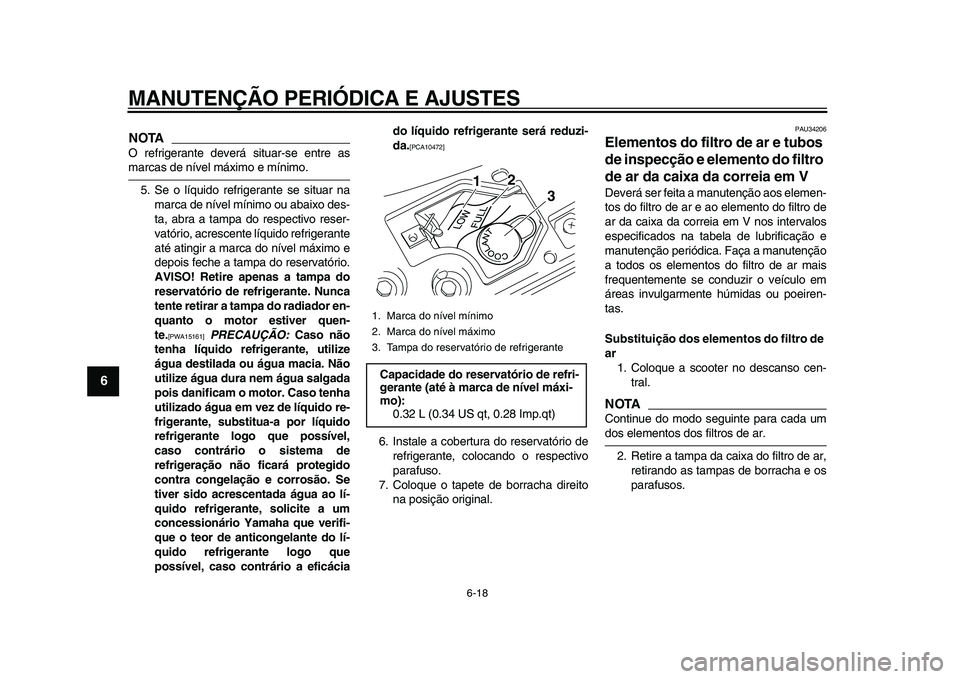

NOTA

O refrigerante deverá situar-se entre as
marcas de nível máximo e mínimo.
5. Se o líquido refrigerante se situar na
marca de nível mínimo ou abaixo des-
ta, abra a tampa do respectivo reser-
vatório, acrescente líquido refrigerante
até atingir a marca do nível máximo e
depois feche a tampa do reservatório.
AVISO! Retire apenas a tampa do
reservatório de refrigerante. Nunca
tente retirar a tampa do radiador en-
quanto o motor estiver quen-
te.
[PWA15161]

PRECAUÇÃO:
Caso não
tenha líquido refrigerante, utilize
água destilada ou água macia. Não
utilize água dura nem água salgada
pois danificam o motor. Caso tenha
utilizado água em vez de líquido re-
frigerante, substitua-a por líquido
refrigerante logo que possível,
caso contrário o sistema de
refrigeração não ficará protegido
contra congelação e corrosão. Se
tiver sido acrescentada água ao lí-
quido refrigerante, solicite a um
concessionário Yamaha que verifi-
que o teor de anticongelante do lí-
quido refrigerante logo que
possível, caso contrário a eficáciado líquido refrigerante será reduzi-
da.
[PCA10472]

6. Instale a cobertura do reservatório de
refrigerante, colocando o respectivo
parafuso.
7. Coloque o tapete de borracha direito
na posição original.
PAU34206
Elementos do filtro de ar e tubos
de inspecção e elemento do filtro
de ar da caixa da correia em V
Deverá ser feita a manutenção aos elemen-
tos do filtro de ar e ao elemento do filtro de
ar da caixa da correia em V nos intervalos
especificados na tabela de lubrificação e
manutenção periódica. Faça a manutenção
a todos os elementos do filtro de ar mais
frequentemente se conduzir o veículo em
áreas invulgarmente húmidas ou poeiren-
tas.
Substituição dos elementos do filtro de
ar
1. Coloque a scooter no descanso cen-
tral.
NOTA

Continue do modo seguinte para cada um
dos elementos dos filtros de ar.
2. Retire a tampa da caixa do filtro de ar,
retirando as tampas de borracha e os
parafusos.
1. Marca do nível mínimo
2. Marca do nível máximo
3. Tampa do reservatório de refrigerante
Capacidade do reservatório de refri-
gerante (até à marca de nível máxi-
mo):
0.32 L (0.34 US qt, 0.28 Imp.qt)1
2
3

MANUTENÇÃO PERIÓDICA E AJUSTES
6-19
2
3
4
5
67
8
9

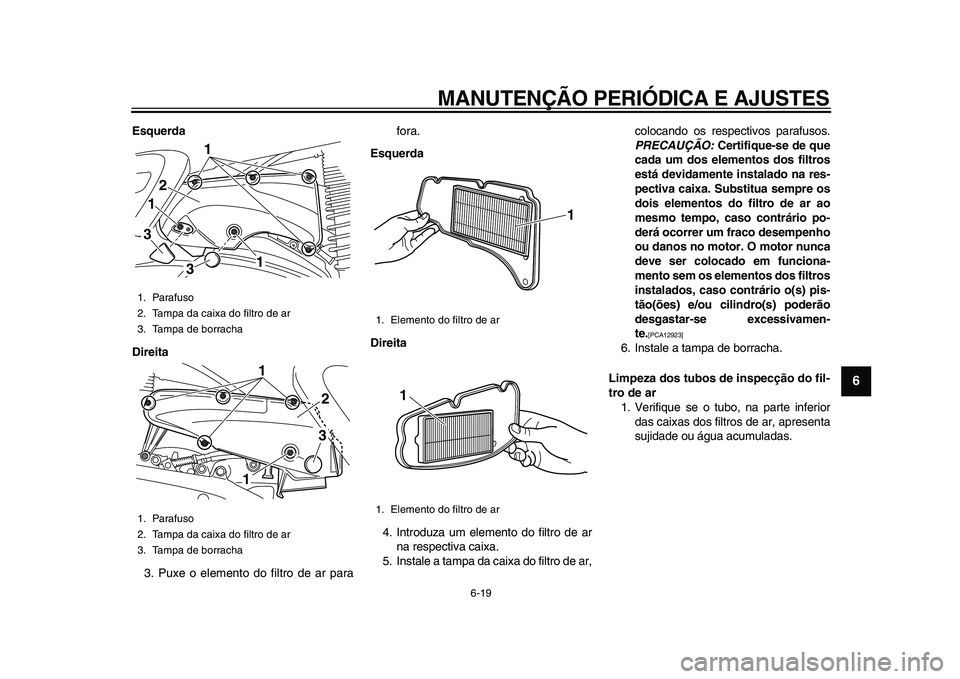

Esquerda
Direita
3. Puxe o elemento do filtro de ar parafora.
Esquerda
Direita
4. Introduza um elemento do filtro de ar
na respectiva caixa.
5. Instale a tampa da caixa do filtro de ar,colocando os respectivos parafusos.
PRECAUÇÃO:
Certifique-se de que
cada um dos elementos dos filtros
está devidamente instalado na res-
pectiva caixa. Substitua sempre os
dois elementos do filtro de ar ao
mesmo tempo, caso contrário po-
derá ocorrer um fraco desempenho
ou danos no motor. O motor nunca
deve ser colocado em funciona-
mento sem os elementos dos filtros
instalados, caso contrário o(s) pis-
tão(ões) e/ou cilindro(s) poderão
desgastar-se excessivamen-
te.

[PCA12923]

6. Instale a tampa de borracha.
Limpeza dos tubos de inspecção do fil-
tro de ar
1. Verifique se o tubo, na parte inferior
das caixas dos filtros de ar, apresenta
sujidade ou água acumuladas.
1. Parafuso
2. Tampa da caixa do filtro de ar
3. Tampa de borracha
1. Parafuso
2. Tampa da caixa do filtro de ar
3. Tampa de borracha
1
21
13
3
1
1
23

1. Elemento do filtro de ar
1. Elemento do filtro de ar
1
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-20
1
2
3
4
5
6
7
8
9

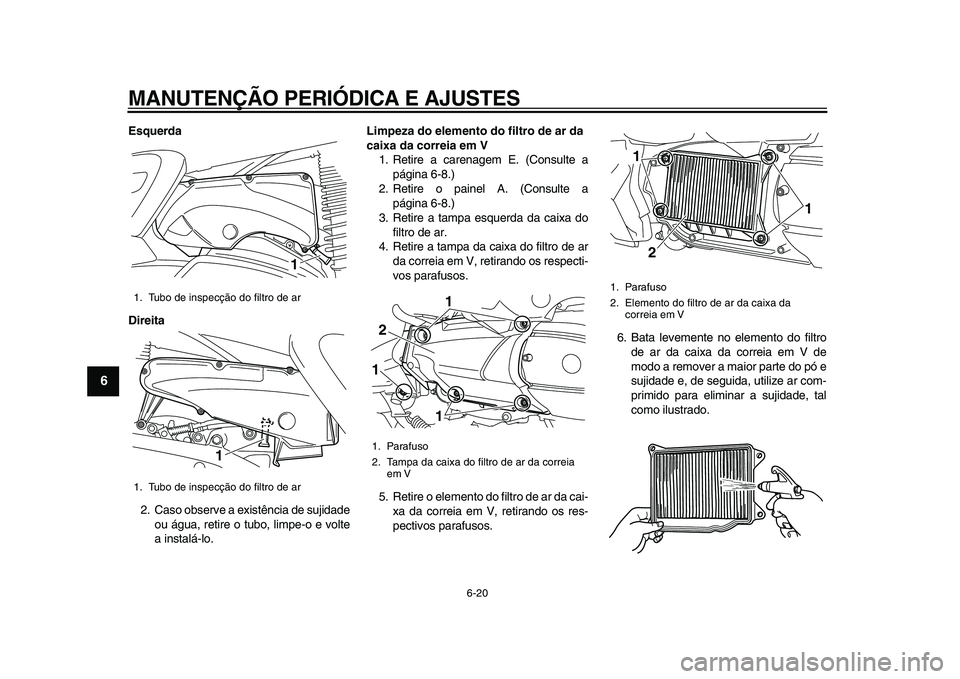

Esquerda
Direita
2. Caso observe a existência de sujidade
ou água, retire o tubo, limpe-o e volte
a instalá-lo.
Limpeza do elemento do filtro de ar da
caixa da correia em V
1. Retire a carenagem E. (Consulte a
página 6-8.)
2. Retire o painel A. (Consulte a
página 6-8.)
3. Retire a tampa esquerda da caixa do
filtro de ar.
4. Retire a tampa da caixa do filtro de ar
da correia em V, retirando os respecti-
vos parafusos.
5. Retire o elemento do filtro de ar da cai-
xa da correia em V, retirando os res-
pectivos parafusos.6. Bata levemente no elemento do filtro
de ar da caixa da correia em V de
modo a remover a maior parte do pó e
sujidade e, de seguida, utilize ar com-
primido para eliminar a sujidade, tal
como ilustrado.
1. Tubo de inspecção do filtro de ar
1. Tubo de inspecção do filtro de ar
1
1

1. Parafuso
2. Tampa da caixa do filtro de ar da correia
em V
2
111

1. Parafuso
2. Elemento do filtro de ar da caixa da
correia em V
2
1 1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-21
2
3
4
5
67
8
9

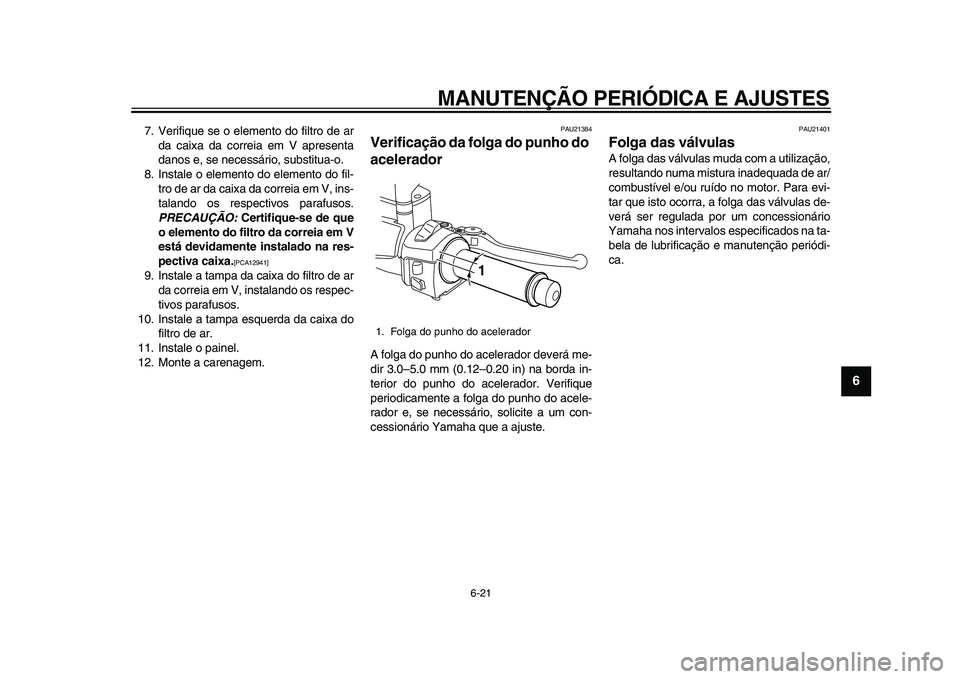

7. Verifique se o elemento do filtro de ar
da caixa da correia em V apresenta
danos e, se necessário, substitua-o.
8. Instale o elemento do elemento do fil-
tro de ar da caixa da correia em V, ins-
talando os respectivos parafusos.
PRECAUÇÃO:
Certifique-se de que
o elemento do filtro da correia em V
está devidamente instalado na res-
pectiva caixa.
[PCA12941]

9. Instale a tampa da caixa do filtro de ar
da correia em V, instalando os respec-
tivos parafusos.
10. Instale a tampa esquerda da caixa do
filtro de ar.
11. Instale o painel.
12. Monte a carenagem.
PAU21384
Verificação da folga do punho do
acelerador
A folga do punho do acelerador deverá me-
dir 3.0–5.0 mm (0.12–0.20 in) na borda in-
terior do punho do acelerador. Verifique
periodicamente a folga do punho do acele-
rador e, se necessário, solicite a um con-
cessionário Yamaha que a ajuste.
PAU21401
Folga das válvulas
A folga das válvulas muda com a utilização,
resultando numa mistura inadequada de ar/
combustível e/ou ruído no motor. Para evi-
tar que isto ocorra, a folga das válvulas de-
verá ser regulada por um concessionário
Yamaha nos intervalos especificados na ta-
bela de lubrificação e manutenção periódi-
ca.
1. Folga do punho do acelerador
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-22
1
2
3
4
5
6
7
8
9

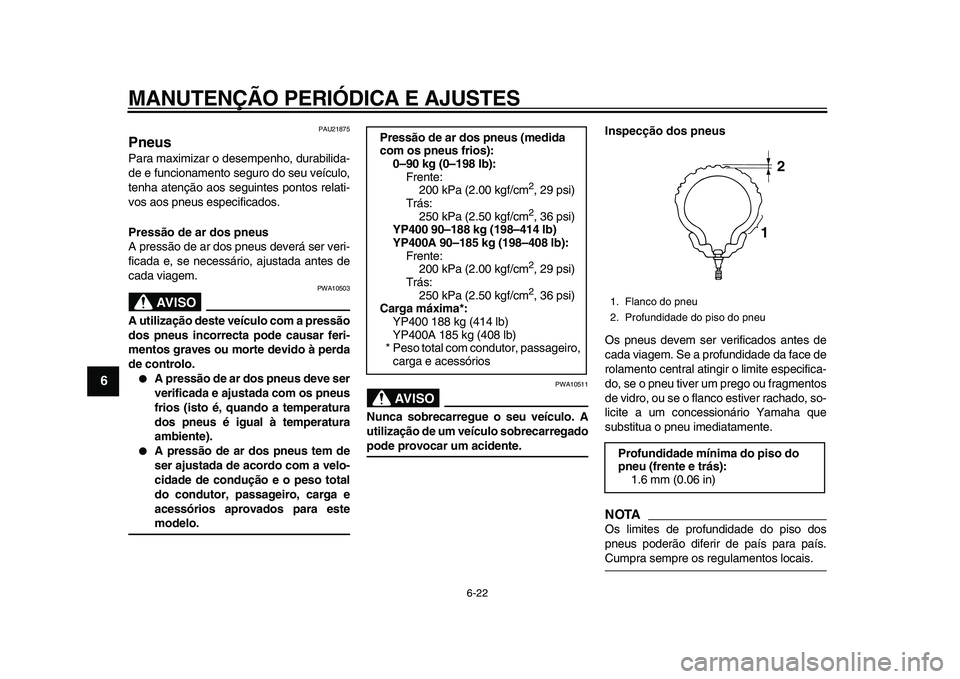

PAU21875
Pneus
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos aos pneus especificados.
Pressão de ar dos pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO

PWA10503
A utilização deste veículo com a pressão
dos pneus incorrecta pode causar feri-
mentos graves ou morte devido à perda
de controlo.

A pressão de ar dos pneus deve ser
verificada e ajustada com os pneus
frios (isto é, quando a temperatura
dos pneus é igual à temperatura
ambiente).

A pressão de ar dos pneus tem de
ser ajustada de acordo com a velo-
cidade de condução e o peso total
do condutor, passageiro, carga e
acessórios aprovados para este
modelo.
AVISO

PWA10511
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregado
pode provocar um acidente.Inspecção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTA

Os limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
Pressão de ar dos pneus (medida
com os pneus frios):
0–90 kg (0–198 lb):
Frente:
200 kPa (2.00 kgf/cm
2

, 29 psi)
Trás:
250 kPa (2.50 kgf/cm
2

, 36 psi)
YP400 90–188 kg (198–414 lb)
YP400A 90–185 kg (198–408 lb):
Frente:
200 kPa (2.00 kgf/cm
2
, 29 psi)
Trás:
250 kPa (2.50 kgf/cm 2
, 36 psi)
Carga máxima*:
YP400 188 kg (414 lb)
YP400A 185 kg (408 lb)
* Peso total com condutor, passageiro,
carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneu
Profundidade mínima do piso do
pneu (frente e trás):
1.6 mm (0.06 in)
12

MANUTENÇÃO PERIÓDICA E AJUSTES
6-23
2
3
4
5
67
8
9

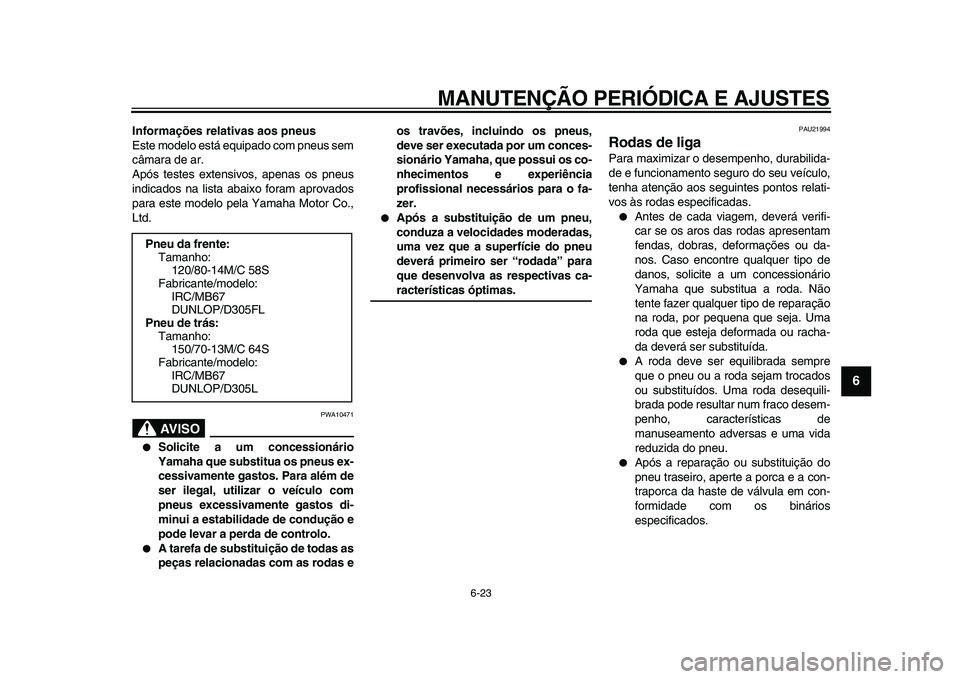

Informações relativas aos pneus
Este modelo está equipado com pneus sem
câmara de ar.
Após testes extensivos, apenas os pneus
indicados na lista abaixo foram aprovados
para este modelo pela Yamaha Motor Co.,
Ltd.
AVISO

PWA10471

Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.

A tarefa de substituição de todas as
peças relacionadas com as rodas eos travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.

Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respectivas ca-
racterísticas óptimas.
PAU21994
Rodas de liga
Para maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.

Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.

A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco desem-
penho, características de
manuseamento adversas e uma vida
reduzida do pneu.

Após a reparação ou substituição do
pneu traseiro, aperte a porca e a con-
traporca da haste de válvula em con-
formidade com os binários
especificados.
Pneu da frente:
Tamanho:
120/80-14M/C 58S
Fabricante/modelo:
IRC/MB67
DUNLOP/D305FL
Pneu de trás:
Tamanho:
150/70-13M/C 64S
Fabricante/modelo:
IRC/MB67
DUNLOP/D305L

MANUTENÇÃO PERIÓDICA E AJUSTES
6-24
1
2
3
4
5
6
7
8
9

PAU50860

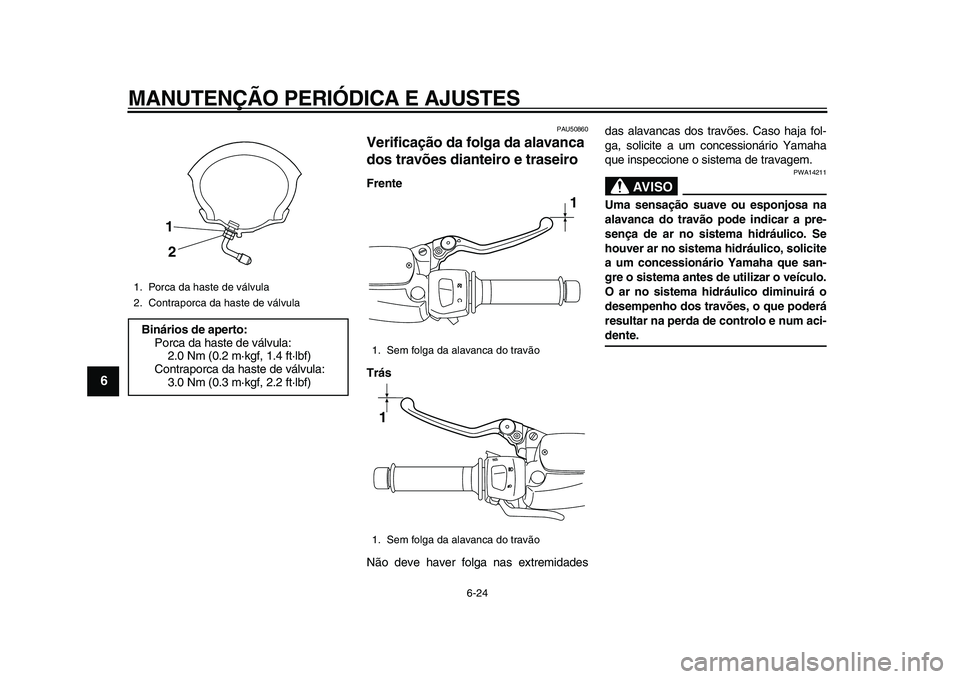

Verificação da folga da alavanca
dos travões dianteiro e traseiro
Frente
Trás
Não deve haver folga nas extremidadesdas alavancas dos travões. Caso haja fol-
ga, solicite a um concessionário Yamaha
que inspeccione o sistema de travagem.
AVISO

PWA14211
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
1. Porca da haste de válvula
2. Contraporca da haste de válvula
Binários de aperto:
Porca da haste de válvula:
2.0 Nm (0.2 m·kgf, 1.4 ft·lbf)
Contraporca da haste de válvula:
3.0 Nm (0.3 m·kgf, 2.2 ft·lbf)
1
2

1. Sem folga da alavanca do travão
1. Sem folga da alavanca do travão
1
1

MANUTENÇÃO PERIÓDICA E AJUSTES
6-25
2
3
4
5
67
8
9

PAU33473

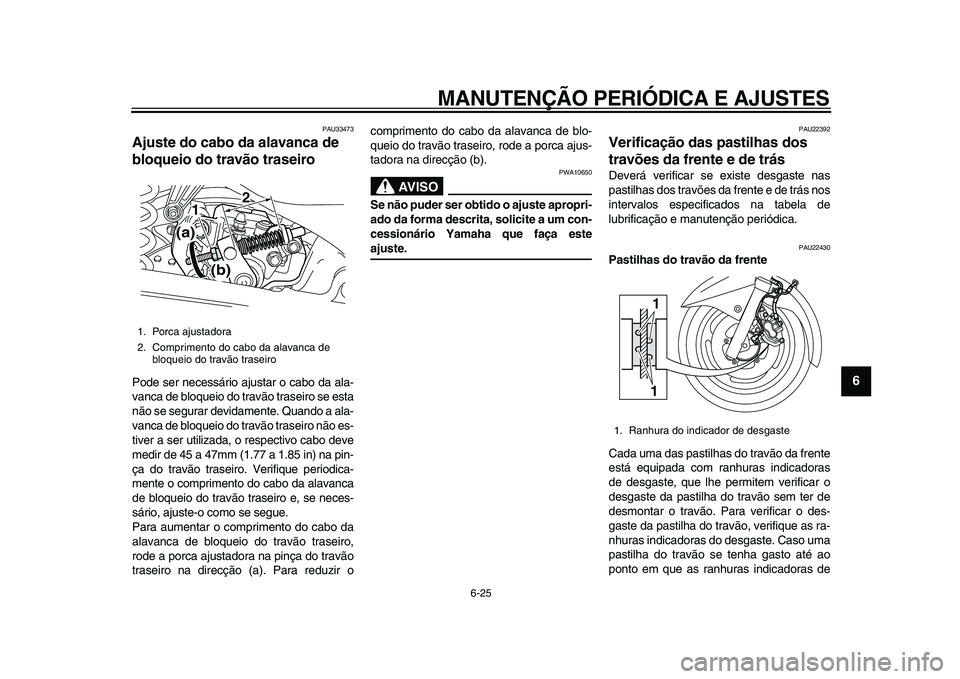

Ajuste do cabo da alavanca de
bloqueio do travão traseiro
Pode ser necessário ajustar o cabo da ala-
vanca de bloqueio do travão traseiro se esta
não se segurar devidamente. Quando a ala-
vanca de bloqueio do travão traseiro não es-
tiver a ser utilizada, o respectivo cabo deve
medir de 45 a 47mm (1.77 a 1.85 in) na pin-
ça do travão traseiro. Verifique periodica-
mente o comprimento do cabo da alavanca
de bloqueio do travão traseiro e, se neces-
sário, ajuste-o como se segue.
Para aumentar o comprimento do cabo da
alavanca de bloqueio do travão traseiro,
rode a porca ajustadora na pinça do travão
traseiro na direcção (a). Para reduzir ocomprimento do cabo da alavanca de blo-
queio do travão traseiro, rode a porca ajus-
tadora na direcção (b).
AVISO

PWA10650
Se não puder ser obtido o ajuste apropri-
ado da forma descrita, solicite a um con-
cessionário Yamaha que faça este
ajuste.
PAU22392
Verificação das pastilhas dos
travões da frente e de trás
Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22430
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras de
1. Porca ajustadora
2. Comprimento do cabo da alavanca de
bloqueio do travão traseiro
1
2
(b) (a)

1. Ranhura do indicador de desgaste
11

MANUTENÇÃO PERIÓDICA E AJUSTES
6-26
1
2
3
4
5
6
7
8
9

desgaste tenham quase desaparecido, so-
licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
PAU34210
Pastilhas do travão de trás
Solicite a um concessionário Yamaha que
verifique se as pastilhas do travão de trás
apresentam danos e que meça a espessu-
ra do revestimento e, caso necessário, que
as substitua como conjunto.
PAU40260
Verificação do nível de líquido
dos travões
Travão dianteiro
Travão traseiro
Um nível insuficiente de líquido dos travõespoderá permitir a entrada de ar no sistema
de travagem, podendo torná-lo ineficaz.
Antes de conduzir, verifique se o líquido
dos travões se encontra acima da marca do
nível mínimo e reabasteça se necessário.
Um nível reduzido de líquido dos travões
poderá indicar que as pastilhas do travão
estão gastas e/ou fuga no sistema de trava-
gem. Caso o nível de líquido dos travões
esteja baixo, não se esqueça de verificar se
as pastilhas do travão estão gastas e se
existem fugas no sistema de travagem.
Cumpra as seguintes precauções:

Ao verificar o nível de líquido, certifi-
que-se de que o topo do reservatório
de líquido dos travões está equilibra-
do.

Utilize apenas líquido dos travões da
qualidade recomendada, caso contrá-
rio, os vedantes em borracha poderão
deteriorar-se, provocando fugas e
uma má travagem.

Reabasteça com o mesmo tipo de lí-
quido de travões. A mistura de líqui-
dos poderá resultar numa reacção
química perigosa e levar a uma má
travagem.
1. Marca do nível mínimo
1. Marca do nível mínimo
1
1

Líquido dos travões recomendado:
DOT 4
