YAMAHA MAJESTY 400 2011 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
2
3
4
5
67
8
9

HAU45511

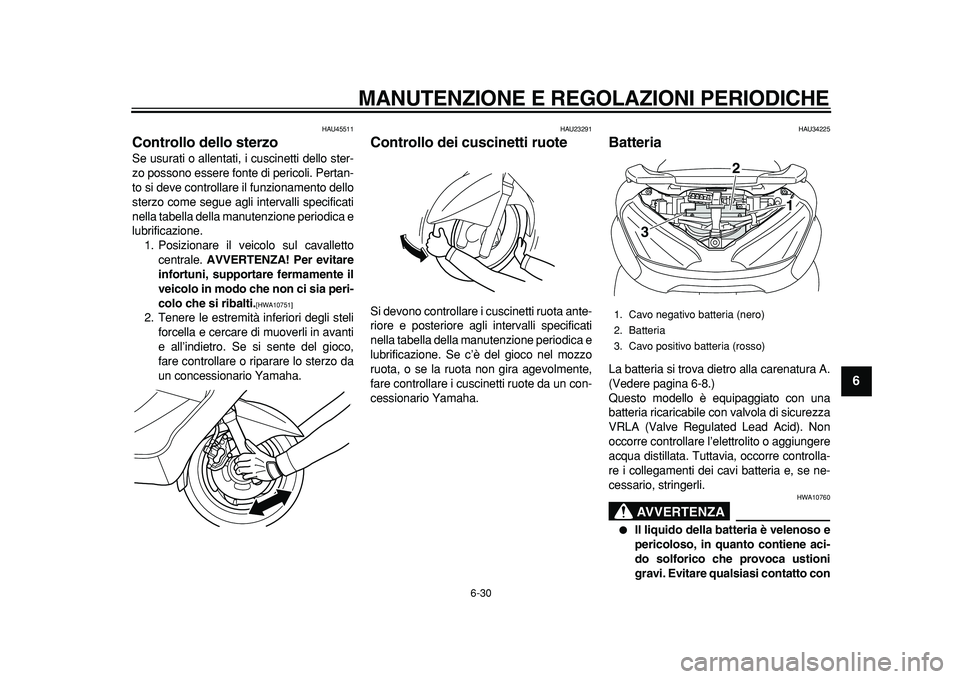

Controllo dello sterzo
Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale.
AVVERTENZA! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10751]

2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23291
Controllo dei cuscinetti ruote
Si devono controllare i cuscinetti ruota ante-
riore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
HAU34225
Batteria
La batteria si trova dietro alla carenatura A.
(Vedere pagina 6-8.)
Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA

HWA10760

Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
1. Cavo negativo batteria (nero)
2. Batteria
3. Cavo positivo batteria (rosso)
2
1
3

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
1
2
3
4
5
6
7
8
9

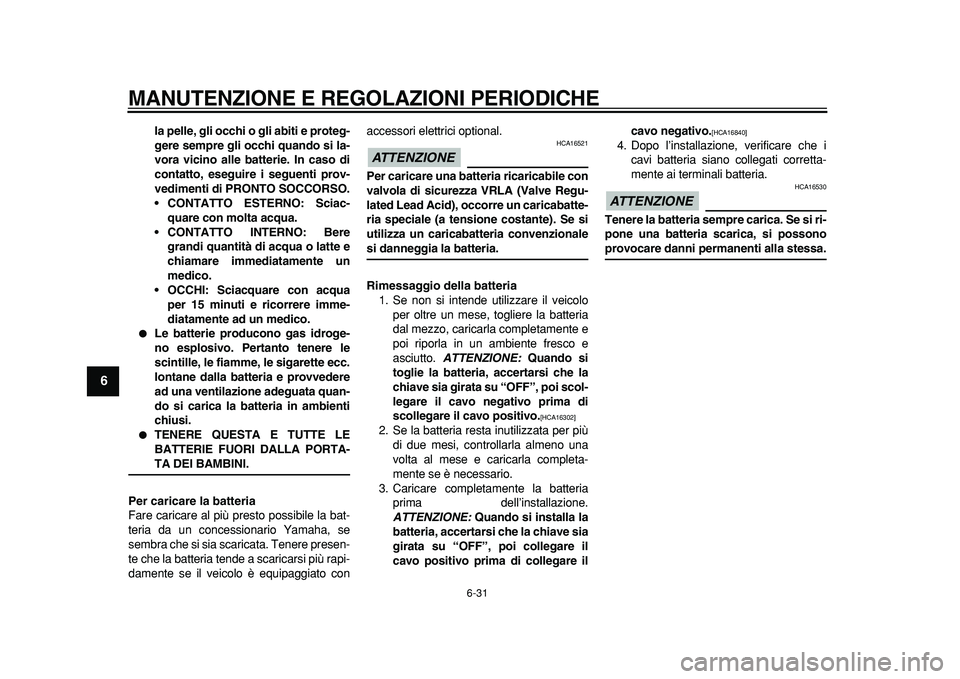

la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
•CONTATTO ESTERNO: Sciac-
quare con molta acqua.
•CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
•OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.

Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.

TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato conaccessori elettrici optional.
ATTENZIONE

HCA16521
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
ATTENZIONE:
Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]

2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE:
Quando si installa la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi collegare il
cavo positivo prima di collegare ilcavo negativo.
[HCA16840]

4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.
ATTENZIONE

HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possono
provocare danni permanenti alla stessa.

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
2
3
4
5
67
8
9

HAU48671

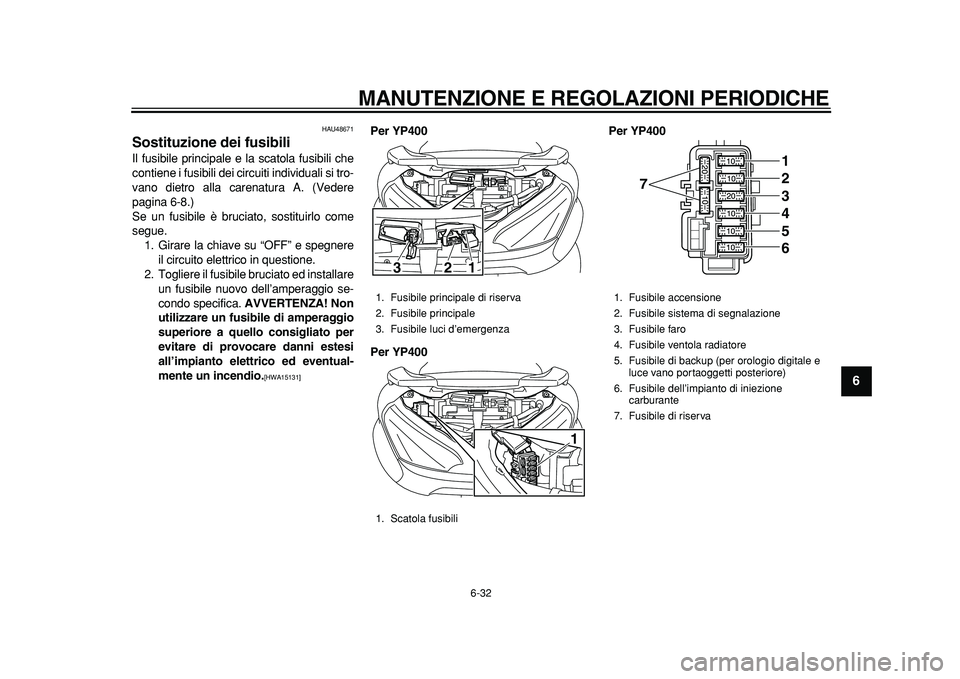

Sostituzione dei fusibili
Il fusibile principale e la scatola fusibili che
contiene i fusibili dei circuiti individuali si tro-
vano dietro alla carenatura A. (Vedere
pagina 6-8.)
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]

Per YP400
Per YP400Per YP400
1. Fusibile principale di riserva
2. Fusibile principale
3. Fusibile luci d’emergenza
1. Scatola fusibili
1
3
2
1

1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile faro
4. Fusibile ventola radiatore
5. Fusibile di backup (per orologio digitale e
luce vano portaoggetti posteriore)
6. Fusibile dell’impianto di iniezione
carburante
7. Fusibile di riserva
7
123456

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
1
2
3
4
5
6
7
8
9

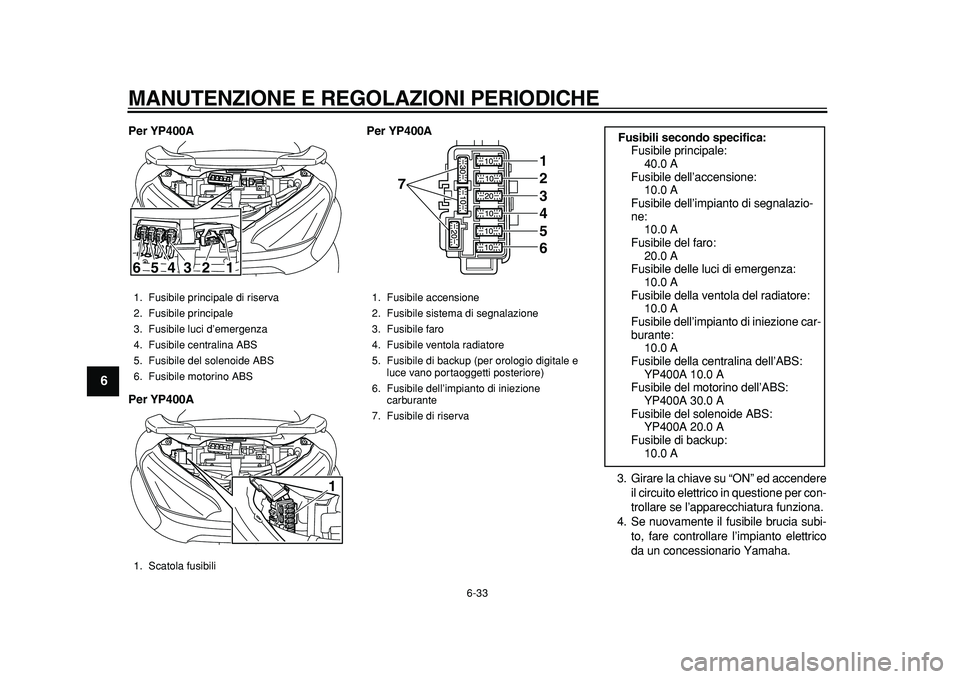

Per YP400A
Per YP400APer YP400A
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Fusibile principale di riserva
2. Fusibile principale
3. Fusibile luci d’emergenza
4. Fusibile centralina ABS
5. Fusibile del solenoide ABS
6. Fusibile motorino ABS
1. Scatola fusibili
1
3
2
4
5
6
1

1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile faro
4. Fusibile ventola radiatore
5. Fusibile di backup (per orologio digitale e
luce vano portaoggetti posteriore)
6. Fusibile dell’impianto di iniezione
carburante
7. Fusibile di riserva
7
123456

Fusibili secondo specifica:
Fusibile principale:
40.0 A
Fusibile dell’accensione:
10.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile del faro:
20.0 A
Fusibile delle luci di emergenza:
10.0 A
Fusibile della ventola del radiatore:
10.0 A
Fusibile dell’impianto di iniezione car-
burante:
10.0 A
Fusibile della centralina dell’ABS:
YP400A 10.0 A
Fusibile del motorino dell’ABS:
YP400A 30.0 A
Fusibile del solenoide ABS:
YP400A 20.0 A
Fusibile di backup:
10.0 A

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
2
3
4
5
67
8
9

HAU34241

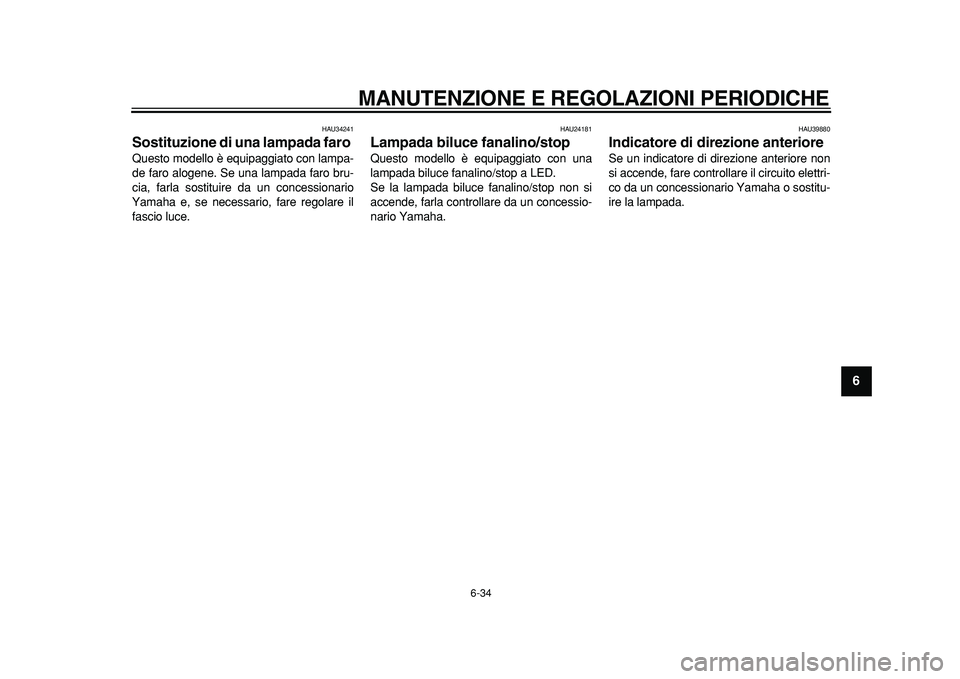

Sostituzione di una lampada faro
Questo modello è equipaggiato con lampa-
de faro alogene. Se una lampada faro bru-
cia, farla sostituire da un concessionario
Yamaha e, se necessario, fare regolare il
fascio luce.
HAU24181
Lampada biluce fanalino/stop
Questo modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU39880
Indicatore di direzione anteriore
Se un indicatore di direzione anteriore non
si accende, fare controllare il circuito elettri-
co da un concessionario Yamaha o sostitu-
ire la lampada.

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
1
2
3
4
5
6
7
8
9

HAU34263

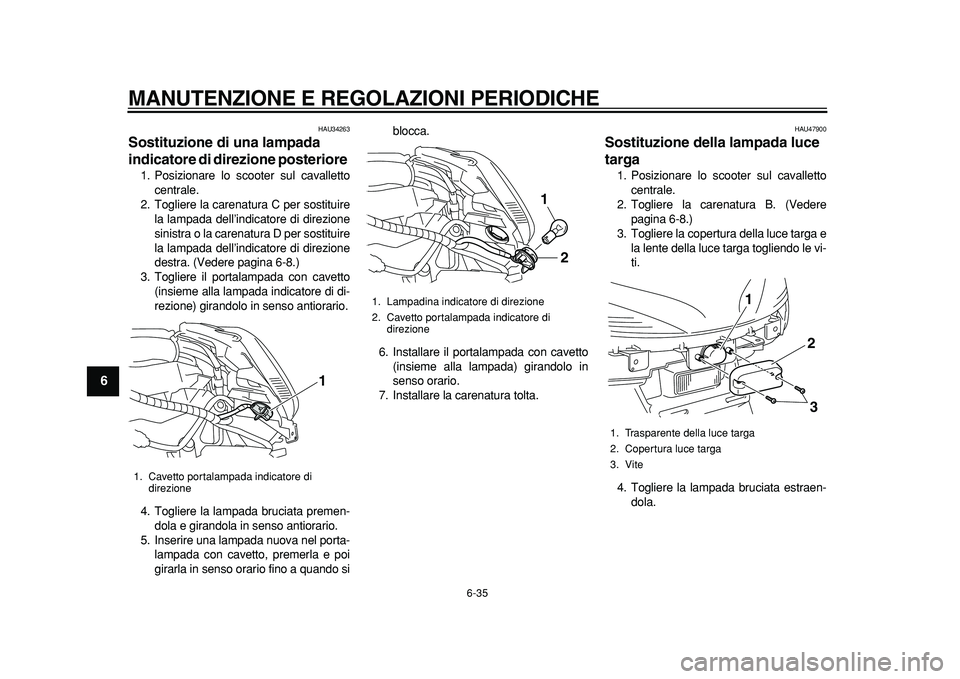

Sostituzione di una lampada
indicatore di direzione posteriore
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere la carenatura C per sostituire
la lampada dell’indicatore di direzione
sinistra o la carenatura D per sostituire
la lampada dell’indicatore di direzione
destra. (Vedere pagina 6-8.)
3. Togliere il portalampada con cavetto
(insieme alla lampada indicatore di di-
rezione) girandolo in senso antiorario.
4. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
5. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando siblocca.
6. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
7. Installare la carenatura tolta.
HAU47900
Sostituzione della lampada luce
targa
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere la carenatura B. (Vedere
pagina 6-8.)
3. Togliere la copertura della luce targa e
la lente della luce targa togliendo le vi-
ti.
4. Togliere la lampada bruciata estraen-
dola.
1. Cavetto portalampada indicatore di
direzione
1

1. Lampadina indicatore di direzione
2. Cavetto portalampada indicatore di
direzione
2
1

1. Trasparente della luce targa
2. Copertura luce targa
3. Vite
2
3
1

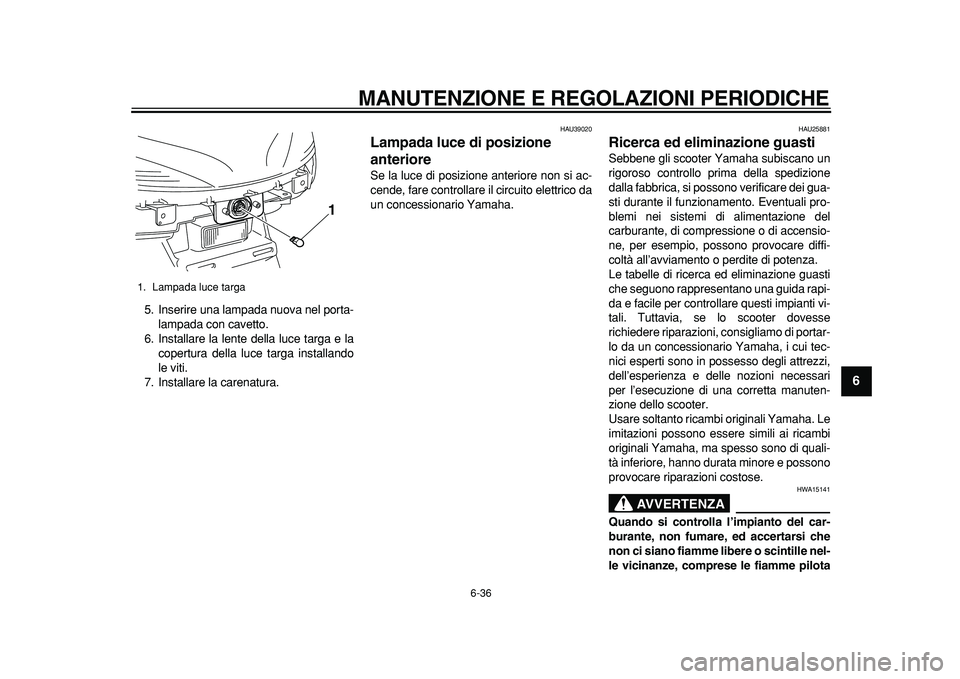

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
2
3
4
5
67
8
9

5. Inserire una lampada nuova nel porta-
lampada con cavetto.
6. Installare la lente della luce targa e la
copertura della luce targa installando
le viti.
7. Installare la carenatura.
HAU39020
Lampada luce di posizione
anteriore
Se la luce di posizione anteriore non si ac-
cende, fare controllare il circuito elettrico da
un concessionario Yamaha.
HAU25881
Ricerca ed eliminazione guasti
Sebbene gli scooter Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se lo scooter dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione dello scooter.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA

HWA15141
Quando si controlla l’impianto del car-
burante, non fumare, ed accertarsi che
non ci siano fiamme libere o scintille nel-
le vicinanze, comprese le fiamme pilota
1. Lampada luce targa
1

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
1
2
3
4
5
6
7
8
9

di scaldaacqua o fornaci. La benzina o i
vapori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
2
3
4
5
67
8
9

HAU42702

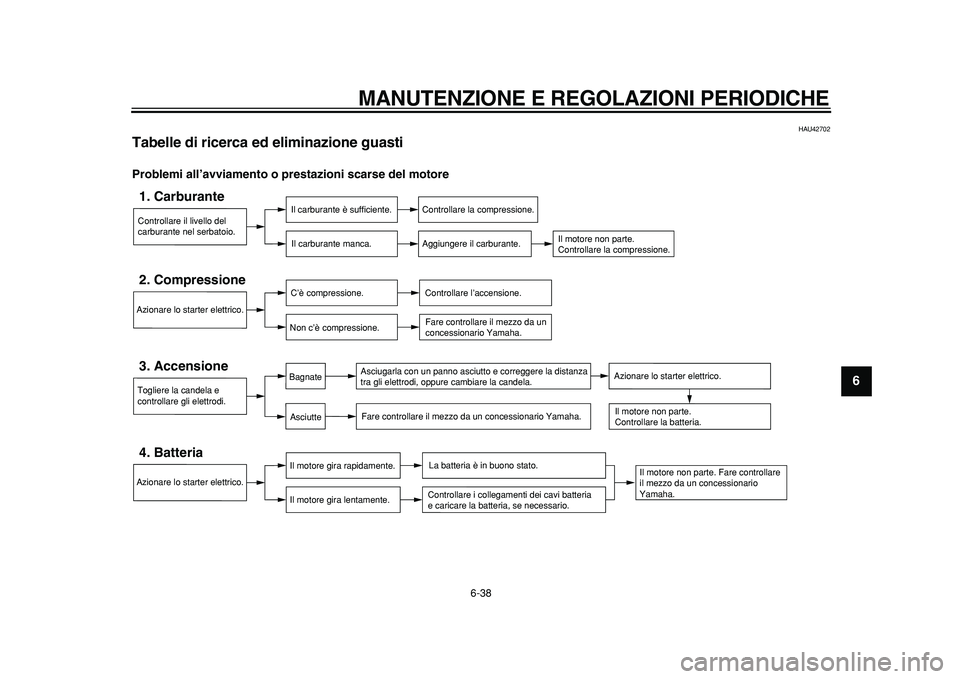

Tabelle di ricerca ed eliminazione guasti
Problemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere la candela e
controllare gli elettrodi.3. Accensione
Asciugarla con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare la candela.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria
e caricare la batteria, se necessario.
AsciutteBagnate
Azionare lo starter elettrico.

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-39
1
2
3
4
5
6
7
8
9

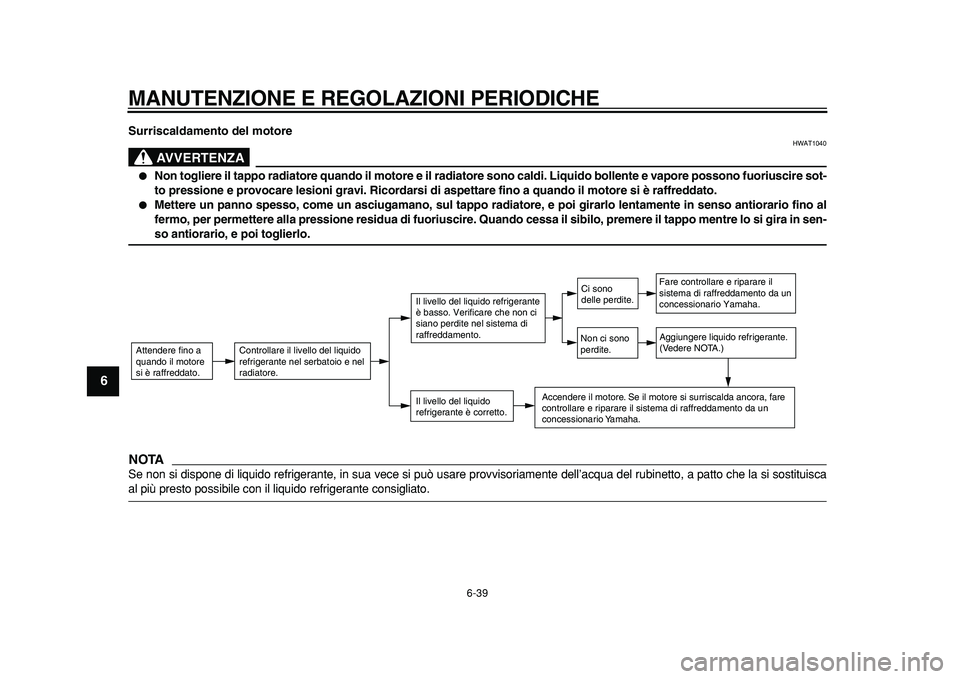

Surriscaldamento del motore
AVVERTENZA

HWAT1040

Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sot-
to pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.

Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi toglierlo.
NOTA

Se non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la si sostituisca
al più presto possibile con il liquido refrigerante consigliato.
Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
