YAMAHA MT-01 2005 Betriebsanleitungen (in German)

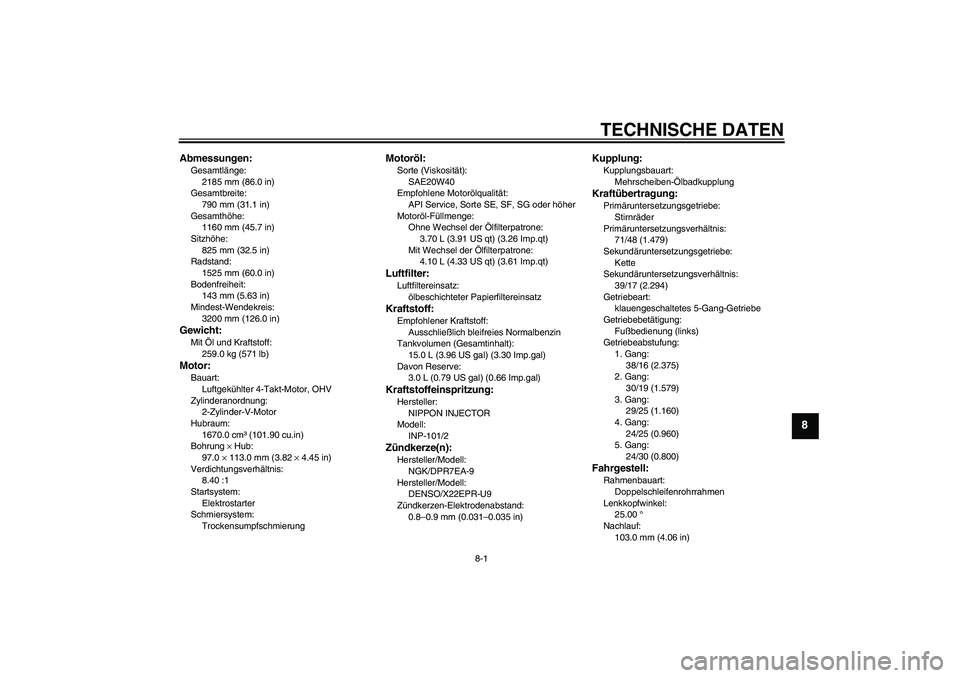

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2185 mm (86.0 in)
Gesamtbreite:
790 mm (31.1 in)
Gesamthöhe:
1160 mm (45.7 in)
Sitzhöhe:
825 mm (32.5 in)
Radstand:
1525 mm (60.0 in)
Bodenfreiheit:
143 mm (5.63 in)
Mindest-Wendekreis:
3200 mm (126.0 in)Gewicht:Mit Öl und Kraftstoff:
259.0 kg (571 lb)Motor:Bauart:
Luftgekühlter 4-Takt-Motor, OHV
Zylinderanordnung:
2-Zylinder-V-Motor
Hubraum:
1670.0 cm³ (101.90 cu.in)
Bohrung × Hub:
97.0 × 113.0 mm (3.82 × 4.45 in)
Verdichtungsverhältnis:
8.40 :1
Startsystem:
Elektrostarter
Schmiersystem:
Trockensumpfschmierung
Motoröl:Sorte (Viskosität):
SAE20W40
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
3.70 L (3.91 US qt) (3.26 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
4.10 L (4.33 US qt) (3.61 Imp.qt)Luftfilter:Luftfiltereinsatz:
ölbeschichteter PapierfiltereinsatzKraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
15.0 L (3.96 US gal) (3.30 Imp.gal)
Davon Reserve:
3.0 L (0.79 US gal) (0.66 Imp.gal)Kraftstoffeinspritzung:Hersteller:
NIPPON INJECTOR
Modell:
INP-101/2Zündkerze(n):Hersteller/Modell:
NGK/DPR7EA-9
Hersteller/Modell:
DENSO/X22EPR-U9
Zündkerzen-Elektrodenabstand:
0.8–0.9 mm (0.031–0.035 in)
Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
71/48 (1.479)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
39/17 (2.294)
Getriebeart:
klauengeschaltetes 5-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
Getriebeabstufung:
1. Gang:
38/16 (2.375)
2. Gang:
30/19 (1.579)
3. Gang:
29/25 (1.160)
4. Gang:
24/25 (0.960)
5. Gang:
24/30 (0.800)Fahrgestell:Rahmenbauart:
Doppelschleifenrohrrahmen
Lenkkopfwinkel:
25.00 °
Nachlauf:
103.0 mm (4.06 in)
U5YUG0G0.book Page 1 Wednesday, November 10, 2004 1:41 PM

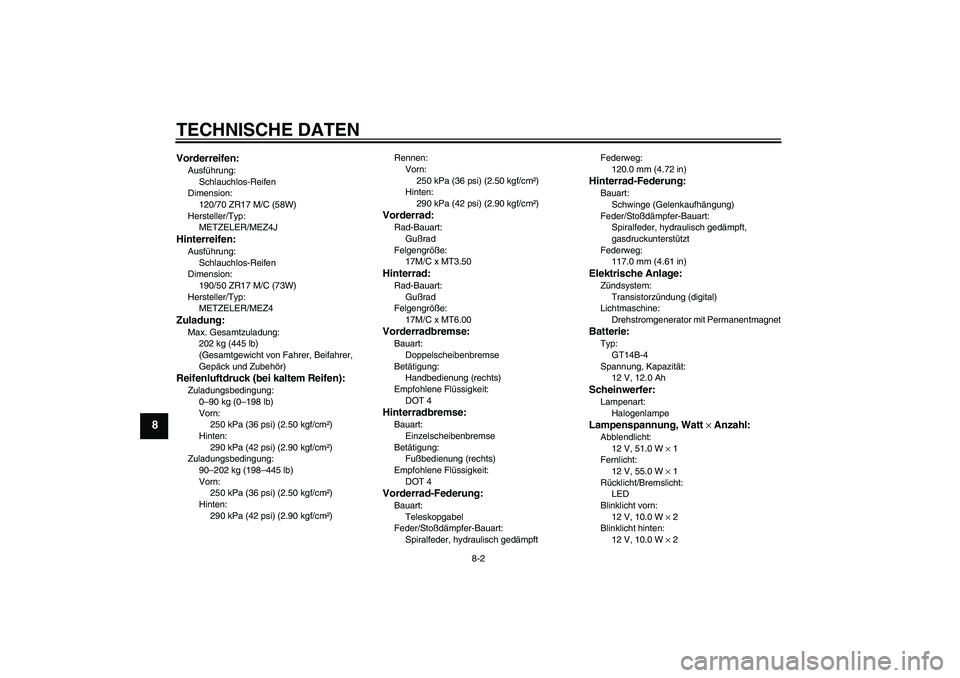

TECHNISCHE DATEN
8-2
8
Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17 M/C (58W)
Hersteller/Typ:
METZELER/MEZ4JHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
190/50 ZR17 M/C (73W)
Hersteller/Typ:
METZELER/MEZ4Zuladung:Max. Gesamtzuladung:
202 kg (445 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Zuladungsbedingung:
90–202 kg (198–445 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)Rennen:
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Vorderrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT3.50Hinterrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT6.00Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpftFederweg:
120.0 mm (4.72 in)
Hinterrad-Federung:Bauart:
Schwinge (Gelenkaufhängung)
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
117.0 mm (4.61 in)Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT14B-4
Spannung, Kapazität:
12 V, 12.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung, Watt × Anzahl:Abblendlicht:
12 V, 51.0 W × 1
Fernlicht:
12 V, 55.0 W × 1
Rücklicht/Bremslicht:
LED
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
U5YUG0G0.book Page 2 Wednesday, November 10, 2004 1:41 PM

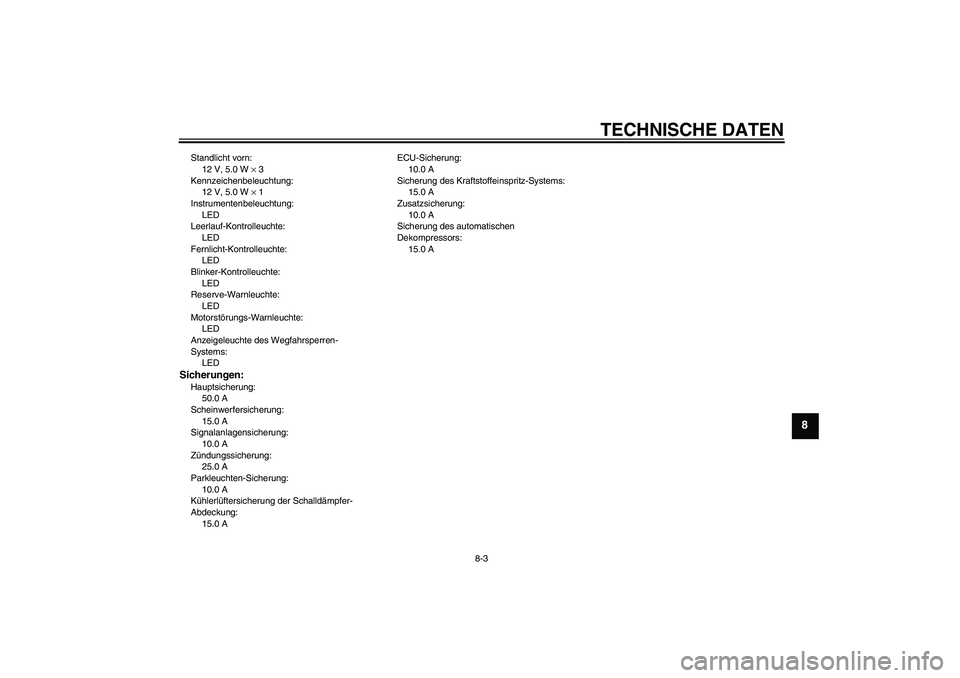

TECHNISCHE DATEN
8-3
8
Standlicht vorn:
12 V, 5.0 W × 3
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
LED
Leerlauf-Kontrolleuchte:
LED
Fernlicht-Kontrolleuchte:
LED
Blinker-Kontrolleuchte:
LED
Reserve-Warnleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LEDSicherungen:Hauptsicherung:
50.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
25.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung der Schalldämpfer-
Abdeckung:
15.0 AECU-Sicherung:
10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
15.0 A
Zusatzsicherung:
10.0 A
Sicherung des automatischen
Dekompressors:
15.0 A
U5YUG0G0.book Page 3 Wednesday, November 10, 2004 1:41 PM

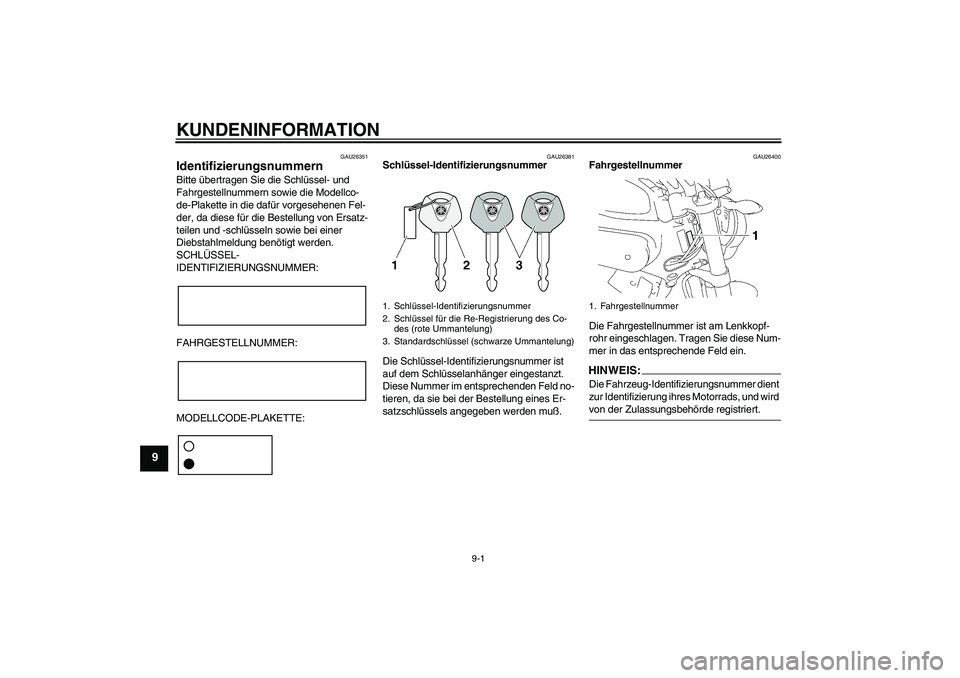

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26400
Fahrgestellnummer
Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrgestellnummer
U5YUG0G0.book Page 1 Wednesday, November 10, 2004 1:41 PM

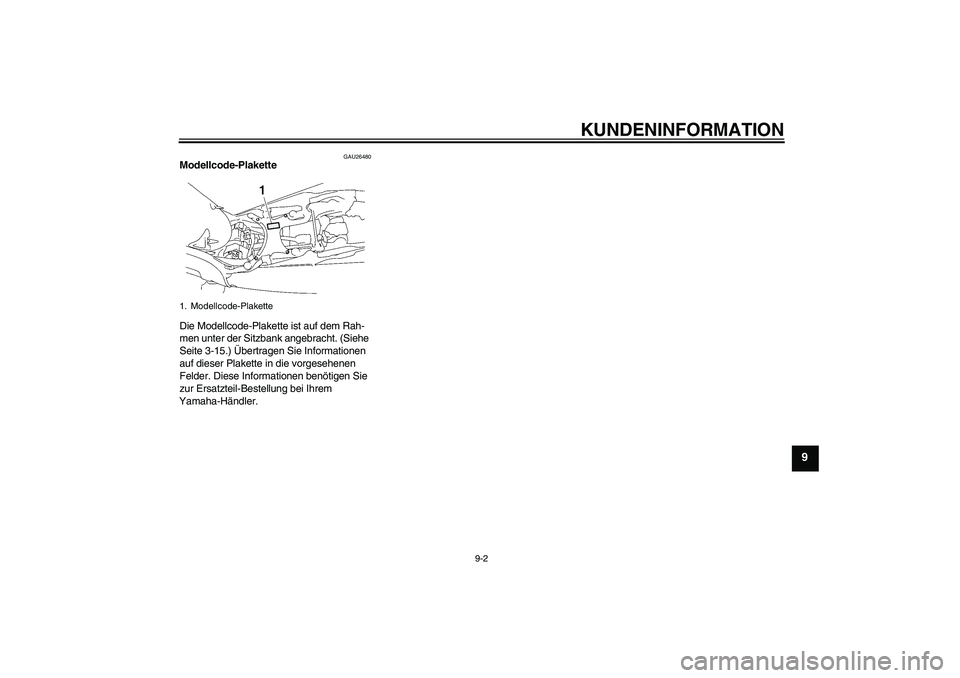

KUNDENINFORMATION
9-2
9
GAU26480
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-15.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-Plakette
U5YUG0G0.book Page 2 Wednesday, November 10, 2004 1:41 PM

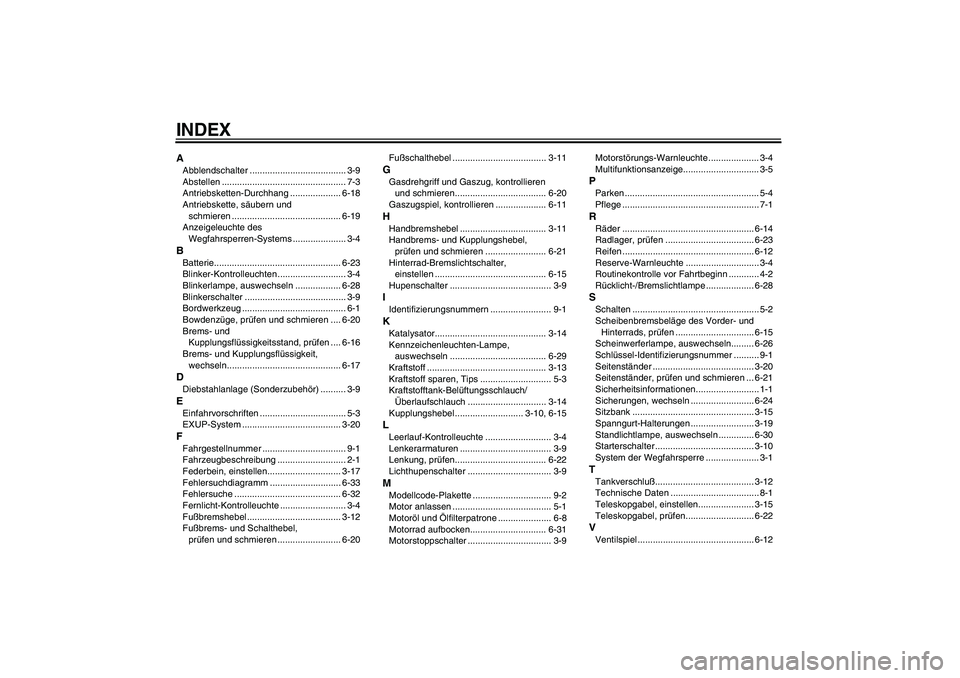

INDEXAAbblendschalter ...................................... 3-9
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-18
Antriebskette, säubern und
schmieren ........................................... 6-19
Anzeigeleuchte des
Wegfahrsperren-Systems ..................... 3-4BBatterie.................................................. 6-23
Blinker-Kontrolleuchten ........................... 3-4
Blinkerlampe, auswechseln .................. 6-28
Blinkerschalter ........................................ 3-9
Bordwerkzeug ......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-20
Brems- und
Kupplungsflüssigkeitsstand, prüfen .... 6-16
Brems- und Kupplungsflüssigkeit,
wechseln............................................. 6-17DDiebstahlanlage (Sonderzubehör) .......... 3-9EEinfahrvorschriften .................................. 5-3
EXUP-System ....................................... 3-20FFahrgestellnummer ................................. 9-1
Fahrzeugbeschreibung ........................... 2-1
Federbein, einstellen............................. 3-17
Fehlersuchdiagramm ............................ 6-33
Fehlersuche .......................................... 6-32
Fernlicht-Kontrolleuchte .......................... 3-4
Fußbremshebel ..................................... 3-12
Fußbrems- und Schalthebel,
prüfen und schmieren ......................... 6-20Fußschalthebel ..................................... 3-11
GGasdrehgriff und Gaszug, kontrollieren
und schmieren.................................... 6-20
Gaszugspiel, kontrollieren .................... 6-11HHandbremshebel .................................. 3-11
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-21
Hinterrad-Bremslichtschalter,
einstellen ............................................ 6-15
Hupenschalter ........................................ 3-9IIdentifizierungsnummern ........................ 9-1KKatalysator............................................ 3-14
Kennzeichenleuchten-Lampe,
auswechseln ...................................... 6-29
Kraftstoff ............................................... 3-13
Kraftstoff sparen, Tips ............................ 5-3
Kraftstofftank-Belüftungsschlauch/
Überlaufschlauch ............................... 3-14
Kupplungshebel ........................... 3-10, 6-15LLeerlauf-Kontrolleuchte .......................... 3-4
Lenkerarmaturen .................................... 3-9
Lenkung, prüfen.................................... 6-22
Lichthupenschalter ................................. 3-9MModellcode-Plakette ............................... 9-2
Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-8
Motorrad aufbocken.............................. 6-31
Motorstoppschalter ................................. 3-9Motorstörungs-Warnleuchte .................... 3-4
Multifunktionsanzeige.............................. 3-5
PParken ..................................................... 5-4
Pflege ...................................................... 7-1RRäder .................................................... 6-14
Radlager, prüfen ................................... 6-23
Reifen .................................................... 6-12
Reserve-Warnleuchte ............................. 3-4
Routinekontrolle vor Fahrtbeginn ............ 4-2
Rücklicht-/Bremslichtlampe ................... 6-28SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ............................... 6-15
Scheinwerferlampe, auswechseln......... 6-26
Schlüssel-Identifizierungsnummer .......... 9-1
Seitenständer ........................................ 3-20
Seitenständer, prüfen und schmieren ... 6-21
Sicherheitsinformationen......................... 1-1
Sicherungen, wechseln ......................... 6-24
Sitzbank ................................................ 3-15
Spanngurt-Halterungen ......................... 3-19
Standlichtlampe, auswechseln .............. 6-30
Starterschalter ....................................... 3-10
System der Wegfahrsperre ..................... 3-1TTankverschluß....................................... 3-12
Technische Daten ................................... 8-1
Teleskopgabel, einstellen...................... 3-15
Teleskopgabel, prüfen........................... 6-22VVentilspiel .............................................. 6-12
U5YUG0G0.book Page 1 Wednesday, November 10, 2004 1:41 PM

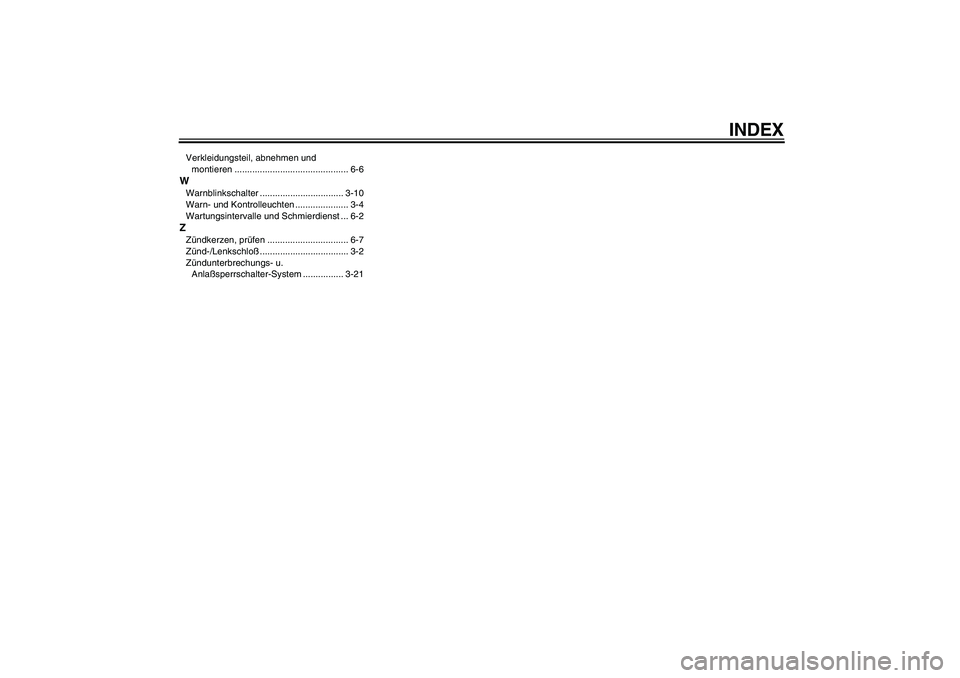

INDEX
Verkleidungsteil, abnehmen und
montieren ............................................. 6-6WWarnblinkschalter ................................. 3-10
Warn- und Kontrolleuchten ..................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................ 6-7
Zünd-/Lenkschloß................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................ 3-21
U5YUG0G0.book Page 2 Wednesday, November 10, 2004 1:41 PM
