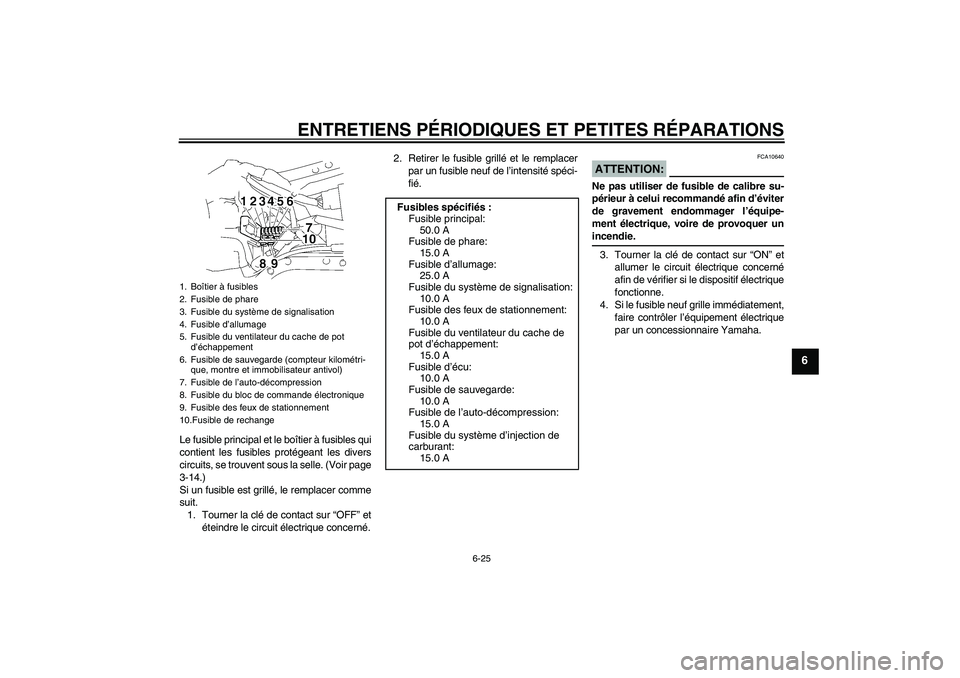

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
Le fusible principal et le boîtier à fusibles qui
contient les fusibles protégeant les divers
circuits, se trouvent sous la selle. (Voir page
3-14.)
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et
éteindre le circuit électrique concerné.2. Retirer le fusible grillé et le remplacer
par un fusible neuf de l’intensité spéci-
fié.
ATTENTION:
FCA10640
Ne pas utiliser de fusible de calibre su-
périeur à celui recommandé afin d’éviter
de gravement endommager l’équipe-
ment électrique, voire de provoquer unincendie.
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’équipement électrique
par un concessionnaire Yamaha.
1. Boîtier à fusibles
2. Fusible de phare
3. Fusible du système de signalisation
4. Fusible d’allumage
5. Fusible du ventilateur du cache de pot
d’échappement
6. Fusible de sauvegarde (compteur kilométri-
que, montre et immobilisateur antivol)
7. Fusible de l’auto-décompression
8. Fusible du bloc de commande électronique
9. Fusible des feux de stationnement
10.Fusible de rechange
Fusibles spécifiés :
Fusible principal:
50.0 A
Fusible de phare:
15.0 A
Fusible d’allumage:
25.0 A
Fusible du système de signalisation:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur du cache de
pot d’échappement:
15.0 A
Fusible d’écu:
10.0 A
Fusible de sauvegarde:
10.0 A
Fusible de l’auto-décompression:
15.0 A
Fusible du système d’injection de
carburant:
15.0 A
U5YUF0F0.book Page 25 Wednesday, November 10, 2004 12:57 PM

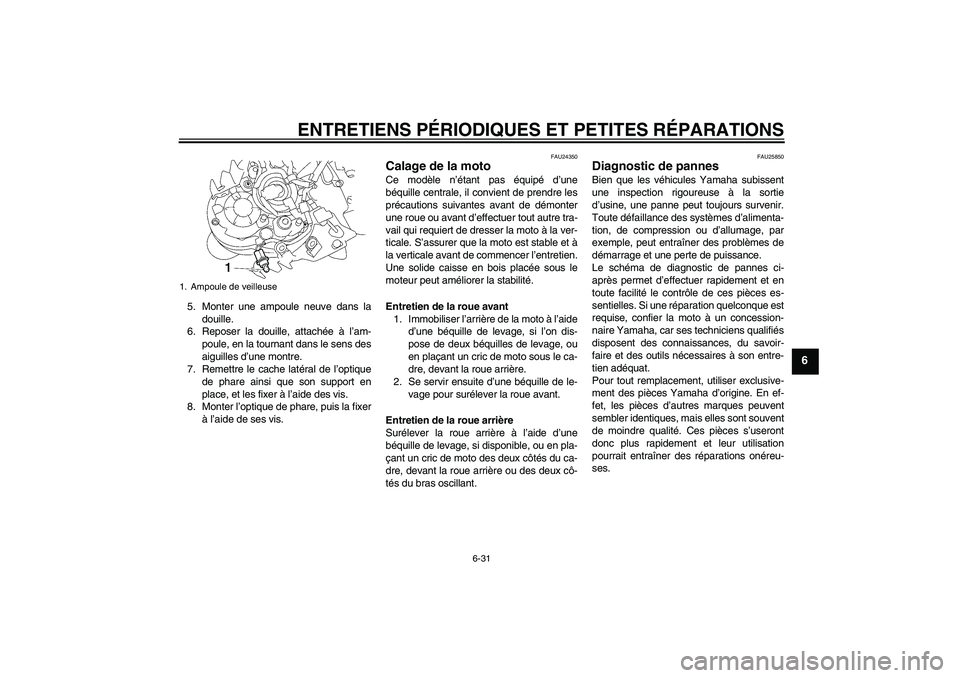

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-31
6
5. Monter une ampoule neuve dans la
douille.
6. Reposer la douille, attachée à l’am-
poule, en la tournant dans le sens des
aiguilles d’une montre.
7. Remettre le cache latéral de l’optique
de phare ainsi que son support en
place, et les fixer à l’aide des vis.
8. Monter l’optique de phare, puis la fixer
à l’aide de ses vis.
FAU24350
Calage de la moto Ce modèle n’étant pas équipé d’une
béquille centrale, il convient de prendre les
précautions suivantes avant de démonter
une roue ou avant d’effectuer tout autre tra-
vail qui requiert de dresser la moto à la ver-
ticale. S’assurer que la moto est stable et à
la verticale avant de commencer l’entretien.
Une solide caisse en bois placée sous le
moteur peut améliorer la stabilité.
Entretien de la roue avant
1. Immobiliser l’arrière de la moto à l’aide
d’une béquille de levage, si l’on dis-
pose de deux béquilles de levage, ou
en plaçant un cric de moto sous le ca-
dre, devant la roue arrière.
2. Se servir ensuite d’une béquille de le-
vage pour surélever la roue avant.
Entretien de la roue arrière
Surélever la roue arrière à l’aide d’une
béquille de levage, si disponible, ou en pla-
çant un cric de moto des deux côtés du ca-
dre, devant la roue arrière ou des deux cô-
tés du bras oscillant.
FAU25850
Diagnostic de pannes Bien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Le schéma de diagnostic de pannes ci-
après permet d’effectuer rapidement et en
toute facilité le contrôle de ces pièces es-
sentielles. Si une réparation quelconque est
requise, confier la moto à un concession-
naire Yamaha, car ses techniciens qualifiés
disposent des connaissances, du savoir-
faire et des outils nécessaires à son entre-
tien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont souvent
de moindre qualité. Ces pièces s’useront
donc plus rapidement et leur utilisation
pourrait entraîner des réparations onéreu-
ses.
1. Ampoule de veilleuse
U5YUF0F0.book Page 31 Wednesday, November 10, 2004 12:57 PM

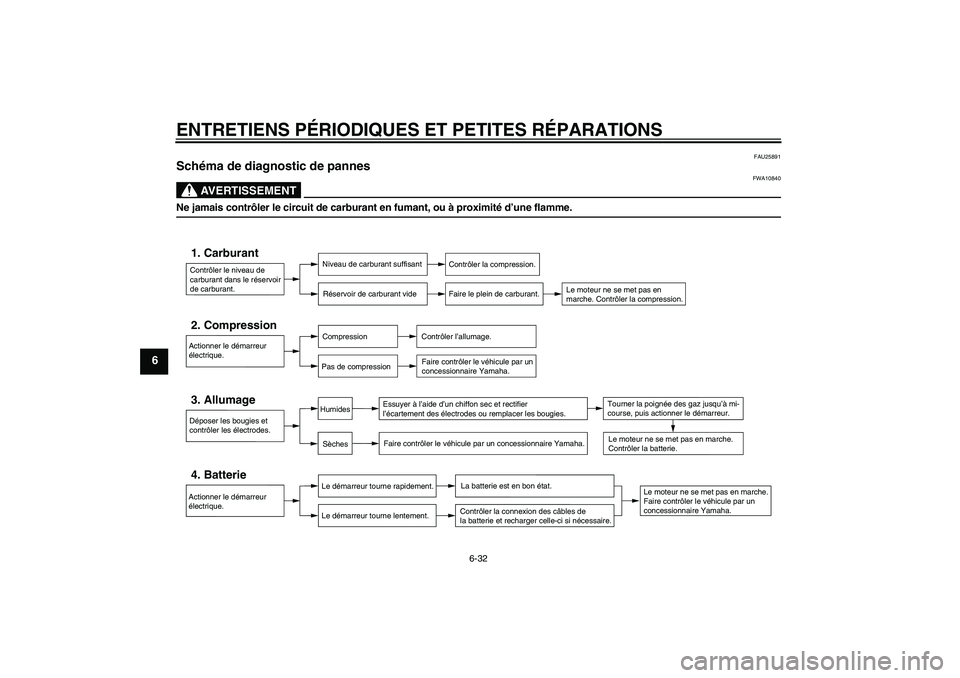

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-32
6
FAU25891
Schéma de diagnostic de pannes
AVERTISSEMENT
FWA10840
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la compression.
Faire le plein de carburant.
Le moteur ne se met pas en
marche. Contrôler la compression.
Actionner le démarreur
électrique.2. Compression
Compression
Pas de compression
Contrôler l’allumage.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de
la batterie et recharger celle-ci si nécessaire.
SèchesHumides
Tourner la poignée des gaz jusqu’à mi-
course, puis actionner le démarreur.
U5YUF0F0.book Page 32 Wednesday, November 10, 2004 12:57 PM
