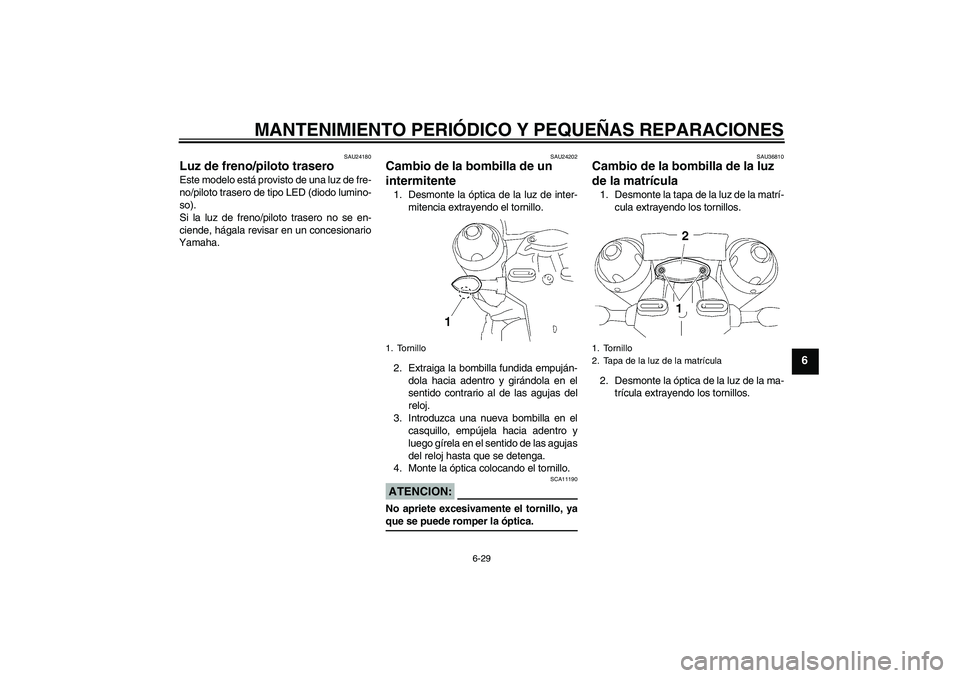

Page 71 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
6
SAU24180
Luz de freno/piloto trasero Este modelo está provisto de una luz de fre-
no/piloto trasero de tipo LED (diodo lumino-
so).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU24202
Cambio de la bombilla de un
intermitente 1. Desmonte la óptica de la luz de inter-
mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján-
dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo.ATENCION:
SCA11190
No apriete excesivamente el tornillo, yaque se puede romper la óptica.
SAU36810
Cambio de la bombilla de la luz
de la matrícula 1. Desmonte la tapa de la luz de la matrí-
cula extrayendo los tornillos.
2. Desmonte la óptica de la luz de la ma-
trícula extrayendo los tornillos.
1. Tornillo
1. Tornillo
2. Tapa de la luz de la matrícula
U5YUS1S0.book Page 29 Wednesday, September 14, 2005 10:20 AM

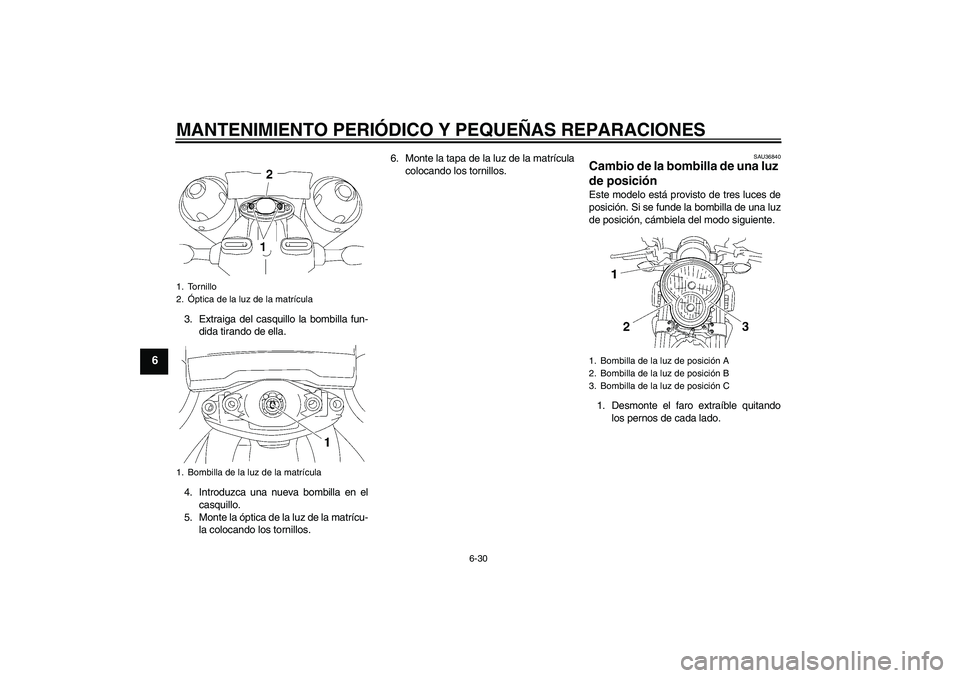

Page 72 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-30
6
3. Extraiga del casquillo la bombilla fun-
dida tirando de ella.
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte la óptica de la luz de la matrícu-
la colocando los tornillos.6. Monte la tapa de la luz de la matrícula
colocando los tornillos.
SAU36840
Cambio de la bombilla de una luz
de posición Este modelo está provisto de tres luces de
posición. Si se funde la bombilla de una luz
de posición, cámbiela del modo siguiente.
1. Desmonte el faro extraíble quitando
los pernos de cada lado.
1. Tornillo
2.Óptica de la luz de la matrícula
1. Bombilla de la luz de la matrícula
1. Bombilla de la luz de posición A
2. Bombilla de la luz de posición B
3. Bombilla de la luz de posición C
U5YUS1S0.book Page 30 Wednesday, September 14, 2005 10:20 AM

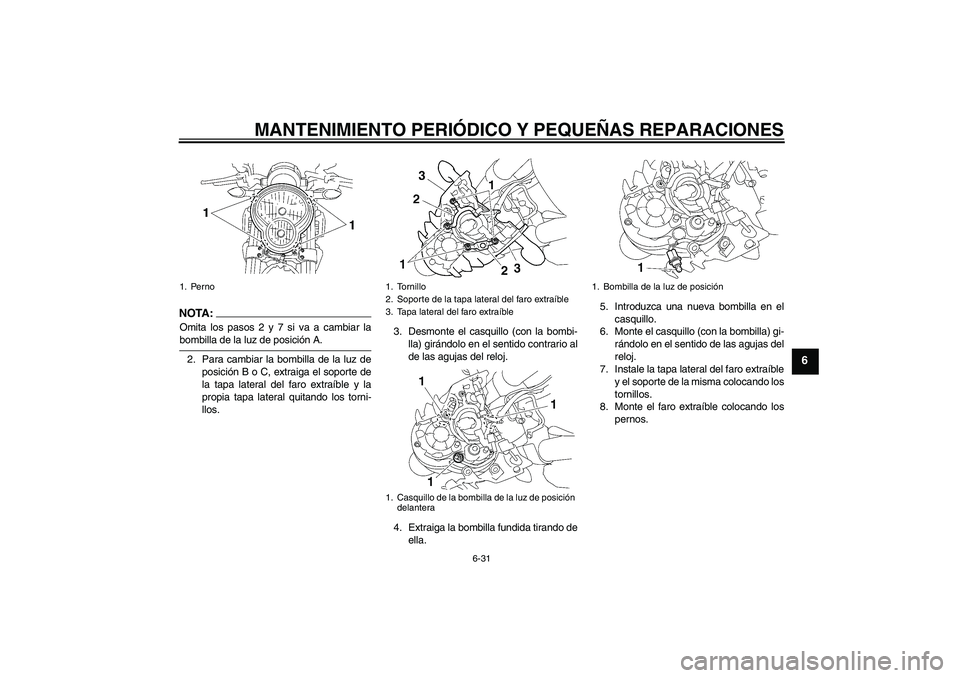

Page 73 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-31
6
NOTA :
Omita los pasos 2 y 7 si va a cambiar labombilla de la luz de posición A.
2. Para cambiar la bombilla de la luz de
posición B o C, extraiga el soporte de
la tapa lateral del faro extraíble y la
propia tapa lateral quitando los torni-
llos.3. Desmonte el casquillo (con la bombi-
lla) girándolo en el sentido contrario al
de las agujas del reloj.
4. Extraiga la bombilla fundida tirando de
ella.5. Introduzca una nueva bombilla en el
casquillo.
6. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
7. Instale la tapa lateral del faro extraíble
y el soporte de la misma colocando los
tornillos.
8. Monte el faro extraíble colocando los
pernos.1. Perno
1. Tornillo
2. Soporte de la tapa lateral del faro extraíble
3. Tapa lateral del faro extraíble
1. Casquillo de la bombilla de la luz de posición
delantera
1. Bombilla de la luz de posición
U5YUS1S0.book Page 31 Wednesday, September 14, 2005 10:20 AM

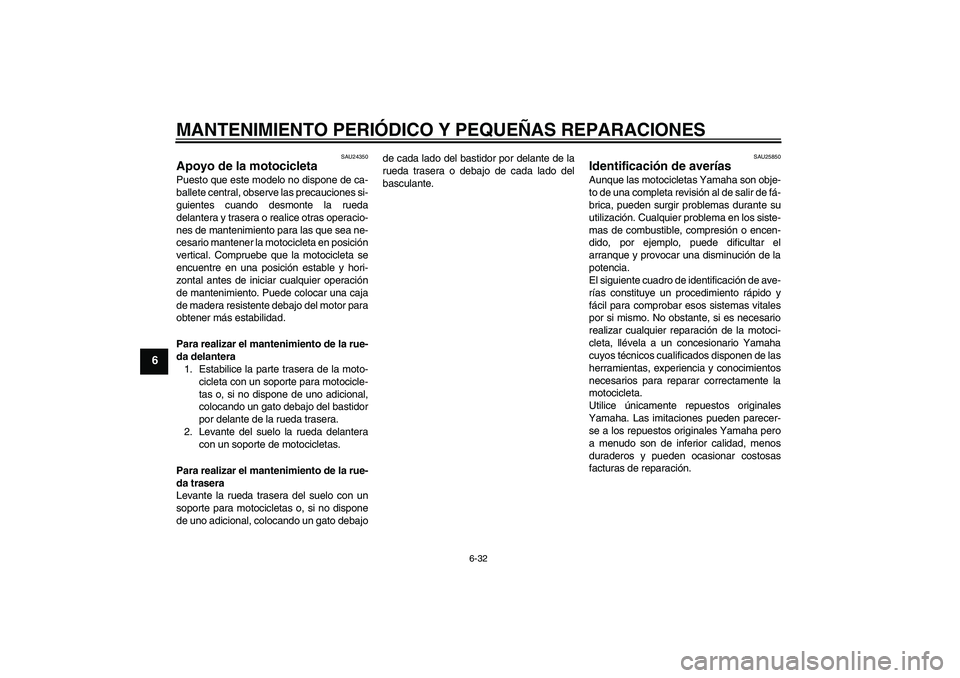

Page 74 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-32
6
SAU24350
Apoyo de la motocicleta Puesto que este modelo no dispone de ca-
ballete central, observe las precauciones si-
guientes cuando desmonte la rueda
delantera y trasera o realice otras operacio-
nes de mantenimiento para las que sea ne-
cesario mantener la motocicleta en posición
vertical. Compruebe que la motocicleta se
encuentre en una posición estable y hori-
zontal antes de iniciar cualquier operación
de mantenimiento. Puede colocar una caja
de madera resistente debajo del motor para
obtener más estabilidad.
Para realizar el mantenimiento de la rue-
da delantera
1. Estabilice la parte trasera de la moto-
cicleta con un soporte para motocicle-
tas o, si no dispone de uno adicional,
colocando un gato debajo del bastidor
por delante de la rueda trasera.
2. Levante del suelo la rueda delantera
con un soporte de motocicletas.
Para realizar el mantenimiento de la rue-
da trasera
Levante la rueda trasera del suelo con un
soporte para motocicletas o, si no dispone
de uno adicional, colocando un gato debajode cada lado del bastidor por delante de la
rueda trasera o debajo de cada lado del
basculante.
SAU25850
Identificación de averías Aunque las motocicletas Yamaha son obje-
to de una completa revisión al de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
El siguiente cuadro de identificación de ave-
rías constituye un procedimiento rápido y
fácil para comprobar esos sistemas vitales
por si mismo. No obstante, si es necesario
realizar cualquier reparación de la motoci-
cleta, llévela a un concesionario Yamaha
cuyos técnicos cualificados disponen de las
herramientas, experiencia y conocimientos
necesarios para reparar correctamente la
motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
U5YUS1S0.book Page 32 Wednesday, September 14, 2005 10:20 AM

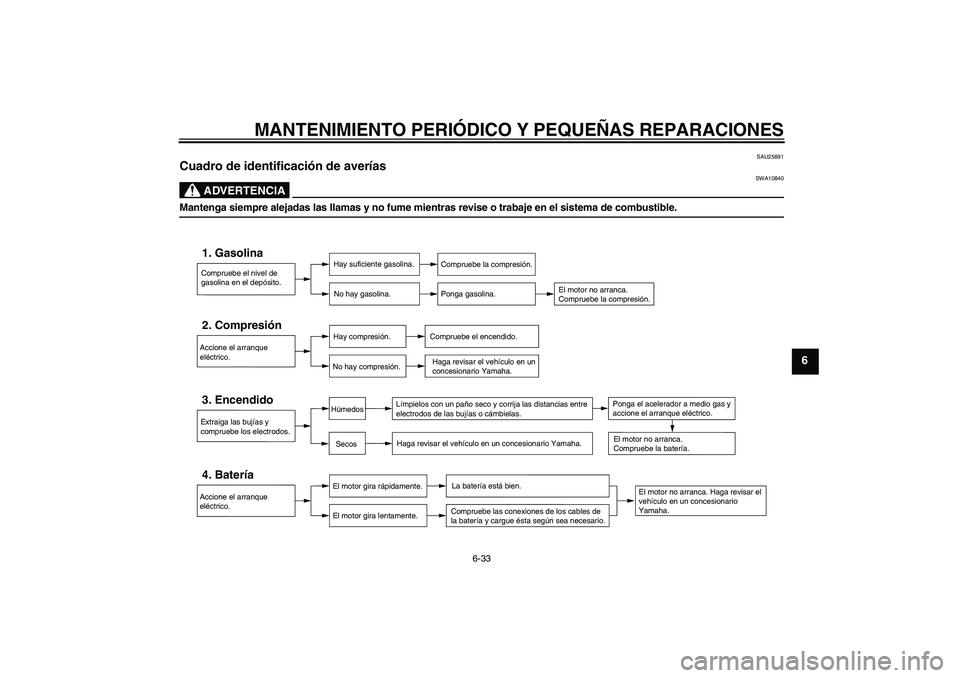

Page 75 of 88
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-33
6
SAU25891
Cuadro de identificación de averías
ADVERTENCIA
SWA10840
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga las bujías y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija las distancias entre
electrodos de las bujías o cámbielas.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Ponga el acelerador a medio gas y
accione el arranque eléctrico.
U5YUS1S0.book Page 33 Wednesday, September 14, 2005 10:20 AM
Page 76 of 88
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-1
7
SAU36901
Cuidados Si bien el diseño abierto de una motocicleta
revela el atractivo de la tecnología, también
la hace más vulnerable. El óxido y la corro-
sión pueden desarrollarse incluso cuando
se utilizan componentes de alta tecnología.
Un tubo de escape oxidado puede pasar
desapercibido en un coche, pero afea el as-
pecto general de una motocicleta. El cuida-
do frecuente y adecuado no sólo se ajusta
a los términos de la garantía, sino que ade-
más mantiene la buena imagen de la moto-
cicleta, prolonga su vida útil y optimiza sus
prestaciones.
Antes de limpiarlo
1. Cubra las salidas del silenciador con
una bolsa de plástico cuando el motor
se haya enfriado.
2. Verifique que todas las tapas y cubier-
tas, así como todos los acopladores y
conectores eléctricos, incluidas las ta-
pas de bujía, estén bien apretados.
3. Elimine la suciedad incrustada, como
pueden ser los restos de aceite que-
mado sobre el cárter, con un desen-
grasador y un cepillo, pero no aplique
nunca tales productos sobre los sellos,
las juntas, las ruedas dentadas, la ca-dena de transmisión y los ejes de las
ruedas. Enjuague siempre la suciedad
y el desengrasador con agua.
Limpieza
ATENCION:
SCA15090
No utilice limpiadores de ruedas
con alto contenido de ácido, espe-
cialmente para las ruedas de ra-
dios. Si utiliza tales productos para
la suciedad difícil de eliminar, no
deje el limpiador sobre la zona afec-
tada durante más tiempo del que fi-
gure en las instrucciones.
Asimismo, enjuague completamen-
te la zona con agua, séquela inme-
diatamente y a continuación
aplique un protector en aerosol
contra la corrosión.
Una limpieza inadecuada puede da-
ñar parabrisas, carenados, paneles,
otras piezas de plástico y silencia-
dores. Para limpiar el plástico utili-
ce únicamente un trapo suave y
limpio o un esponja con un deter-
gente suave y agua. No obstante, si
no consigue limpiar completamen-
te los silenciadores con un deter-gente suave, puede utilizar
productos alcalinos y un cepillo
blando.
No utilice productos químicos fuer-
tes para las piezas de plástico o los
silenciadores. Evite utilizar trapos o
esponjas que hayan estado en con-
tacto con productos de limpieza
fuertes o abrasivos, disolventes o
diluyentes, combustible (gasolina),
desoxidantes o antioxidantes, líqui-
do de frenos, anticongelante o elec-
trólito.
No utilice aparatos de lavado a pre-
sión o limpiadores al vapor, ya que
puede penetrar agua y deteriorar
las zonas siguientes: juntas (de co-
jinetes de ruedas y basculantes,
horquilla y frenos), compartimen-
tos porta objetos, componentes
eléctricos (acopladores, conecto-
res, instrumentos interruptores y
luces), tubos respiraderos y de ven-
tilación.
Motocicletas provistas de parabri-
sas: No utilice limpiadores fuertes o
esponjas duras, ya que pueden
deslucir o rayar. Algunos produc-
tos de limpieza para plásticos pue-
den dejar rayas sobre el parabrisas.
Pruebe el producto sobre un peque-
U5YUS1S0.book Page 1 Wednesday, September 14, 2005 10:20 AM

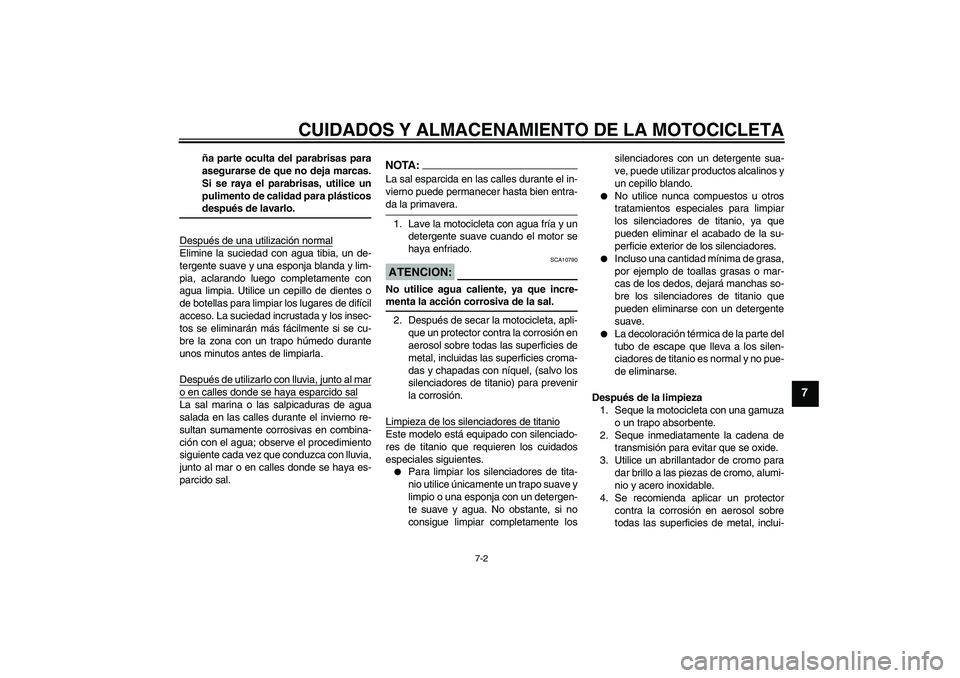

Page 77 of 88
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-2
7
ña parte oculta del parabrisas para
asegurarse de que no deja marcas.
Si se raya el parabrisas, utilice un
pulimento de calidad para plásticosdespués de lavarlo.
Después de una utilización normal
Elimine la suciedad con agua tibia, un de-
tergente suave y una esponja blanda y lim-
pia, aclarando luego completamente con
agua limpia. Utilice un cepillo de dientes o
de botellas para limpiar los lugares de difícil
acceso. La suciedad incrustada y los insec-
tos se eliminarán más fácilmente si se cu-
bre la zona con un trapo húmedo durante
unos minutos antes de limpiarla.
Después de utilizarlo con lluvia, junto al maro en calles donde se haya esparcido salLa sal marina o las salpicaduras de agua
salada en las calles durante el invierno re-
sultan sumamente corrosivas en combina-
ción con el agua; observe el procedimiento
siguiente cada vez que conduzca con lluvia,
junto al mar o en calles donde se haya es-
parcido sal.
NOTA:La sal esparcida en las calles durante el in-
vierno puede permanecer hasta bien entra-da la primavera.
1. Lave la motocicleta con agua fría y un
detergente suave cuando el motor se
haya enfriado.ATENCION:
SCA10790
No utilice agua caliente, ya que incre-menta la acción corrosiva de la sal.
2. Después de secar la motocicleta, apli-
que un protector contra la corrosión en
aerosol sobre todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, (salvo los
silenciadores de titanio) para prevenir
la corrosión.
Limpieza de los silenciadores de titanioEste modelo está equipado con silenciado-
res de titanio que requieren los cuidados
especiales siguientes.
Para limpiar los silenciadores de tita-
nio utilice únicamente un trapo suave y
limpio o una esponja con un detergen-
te suave y agua. No obstante, si no
consigue limpiar completamente lossilenciadores con un detergente sua-
ve, puede utilizar productos alcalinos y
un cepillo blando.
No utilice nunca compuestos u otros
tratamientos especiales para limpiar
los silenciadores de titanio, ya que
pueden eliminar el acabado de la su-
perficie exterior de los silenciadores.
Incluso una cantidad mínima de grasa,
por ejemplo de toallas grasas o mar-
cas de los dedos, dejará manchas so-
bre los silenciadores de titanio que
pueden eliminarse con un detergente
suave.
La decoloración térmica de la parte del
tubo de escape que lleva a los silen-
ciadores de titanio es normal y no pue-
de eliminarse.
Después de la limpieza
1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de
transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para
dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable.
4. Se recomienda aplicar un protector
contra la corrosión en aerosol sobre
todas las superficies de metal, inclui-
U5YUS1S0.book Page 2 Wednesday, September 14, 2005 10:20 AM
Page 78 of 88
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7

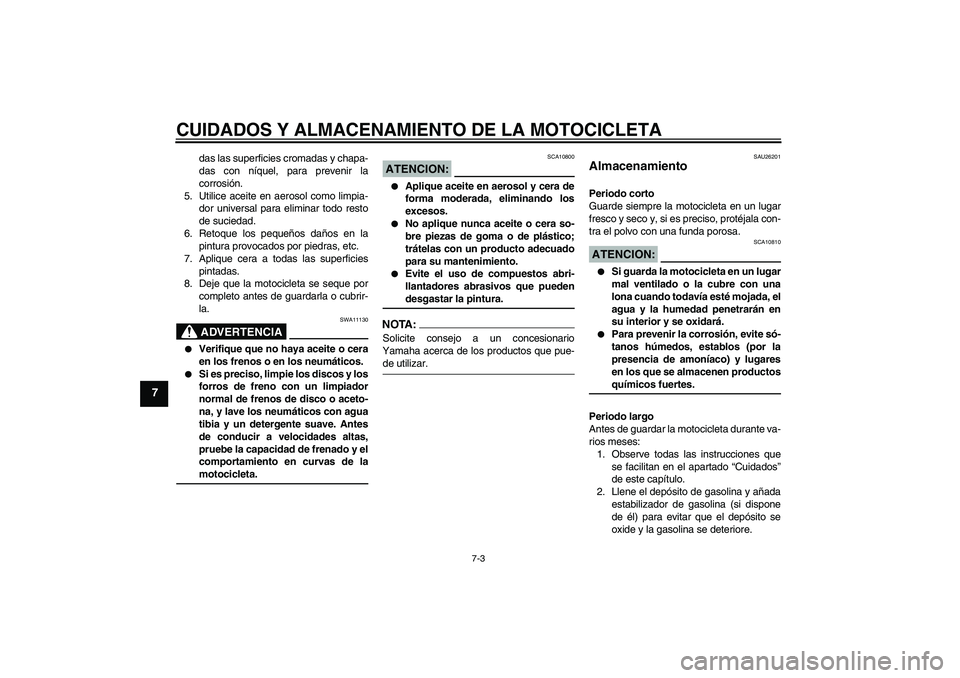

das las superficies cromadas y chapa-
das con níquel, para prevenir la
corrosión.
5. Utilice aceite en aerosol como limpia-
dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la
pintura provocados por piedras, etc.
7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por
completo antes de guardarla o cubrir-
la.ADVERTENCIA
SWA11130
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de frenos de disco o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCION:
SCA10800
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA:Solicite consejo a un concesionario
Yamaha acerca de los productos que pue-de utilizar.
SAU26201
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa.ATENCION:
SCA10810
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
U5YUS1S0.book Page 3 Wednesday, September 14, 2005 10:20 AM
Page 79 of 88
CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7

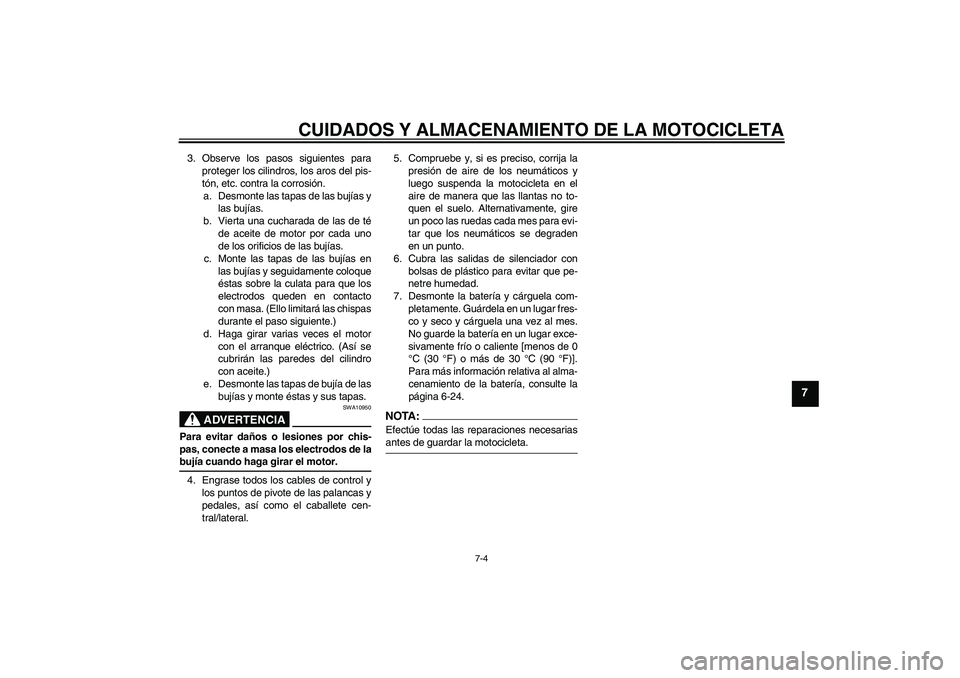

3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té
de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en
las bujías y seguidamente coloque
éstas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente.)
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite.)
e. Desmonte las tapas de bujía de las
bujías y monte éstas y sus tapas.
ADVERTENCIA
SWA10950
Para evitar daños o lesiones por chis-
pas, conecte a masa los electrodos de labujía cuando haga girar el motor.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra las salidas de silenciador con
bolsas de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-24.
NOTA:Efectúe todas las reparaciones necesariasantes de guardar la motocicleta.
U5YUS1S0.book Page 4 Wednesday, September 14, 2005 10:20 AM
Page 80 of 88

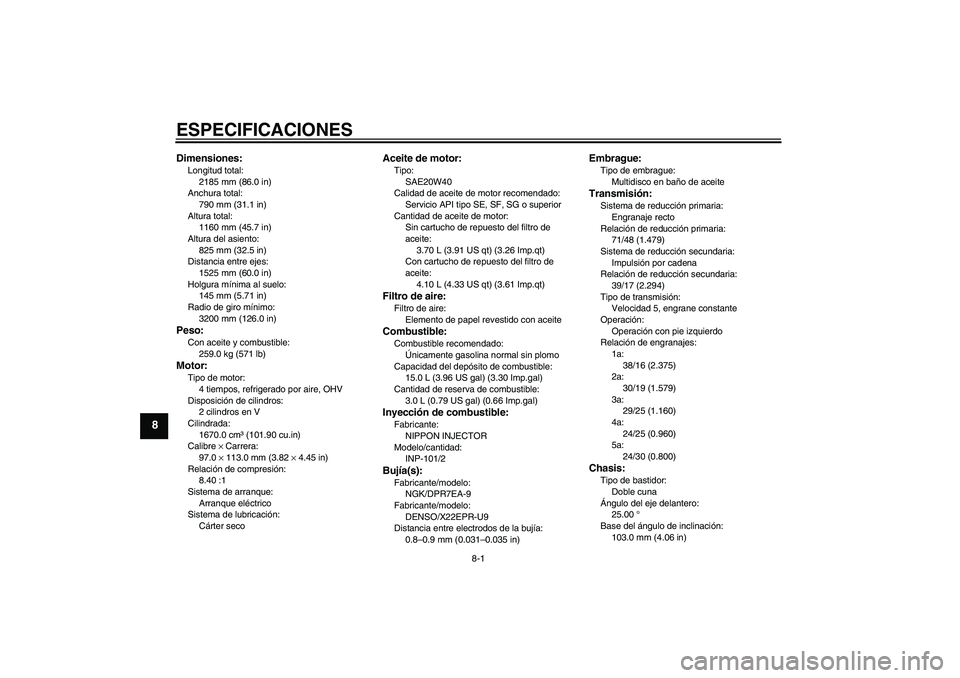

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
2185 mm (86.0 in)
Anchura total:
790 mm (31.1 in)
Altura total:
1160 mm (45.7 in)
Altura del asiento:
825 mm (32.5 in)
Distancia entre ejes:
1525 mm (60.0 in)
Holgura mínima al suelo:
145 mm (5.71 in)
Radio de giro mínimo:
3200 mm (126.0 in)Peso:Con aceite y combustible:
259.0 kg (571 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por aire, OHV
Disposición de cilindros:
2 cilindros en V
Cilindrada:
1670.0 cm³ (101.90 cu.in)
Calibre × Carrera:
97.0 × 113.0 mm (3.82 × 4.45 in)
Relación de compresión:
8.40 :1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter seco
Aceite de motor:Tipo:
SAE20W40
Calidad de aceite de motor recomendado:
Servicio API tipo SE, SF, SG o superior
Cantidad de aceite de motor:
Sin cartucho de repuesto del filtro de
aceite:
3.70 L (3.91 US qt) (3.26 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
4.10 L (4.33 US qt) (3.61 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Cantidad de reserva de combustible:
3.0 L (0.79 US gal) (0.66 Imp.gal)Inyección de combustible:Fabricante:
NIPPON INJECTOR
Modelo/cantidad:
INP-101/2Bujía(s):Fabricante/modelo:
NGK/DPR7EA-9
Fabricante/modelo:
DENSO/X22EPR-U9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)
Embrague:Tipo de embrague:
Multidisco en baño de aceiteTransmisión:Sistema de reducción primaria:
Engranaje recto
Relación de reducción primaria:
71/48 (1.479)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
39/17 (2.294)
Tipo de transmisión:
Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
38/16 (2.375)
2a:
30/19 (1.579)
3a:
29/25 (1.160)
4a:
24/25 (0.960)
5a:
24/30 (0.800)Chasis:Tipo de bastidor:
Doble cuna
Ángulo del eje delantero:
25.00 °
Base del ángulo de inclinación:
103.0 mm (4.06 in)
U5YUS1S0.book Page 1 Wednesday, September 14, 2005 10:20 AM
