INDICEINFORMAZIONI DI SICUREZZA ......1-1
DESCRIZIONE ..................................2-1
Vista da sinistra ...............................2-1
Vista da destra.................................2-2
Comandi e strumentazione..............2-3
FUNZIONI DEGLI STRUMENTI E DEI
COMANDI...........................................3-1
Sistema immobilizzatore .................3-1
Blocchetto di accensione/
bloccasterzo ................................3-2
Spie di segnalazione e di
avvertimento ................................3-3
Display multifunzione ......................3-5
Allarme antifurto (optional) .............3-8
Interruttori manubrio .......................3-9
Leva frizione .................................3-10
Pedale del cambio ........................3-11
Leva del freno ...............................3-11
Pedale del freno ...........................3-11
Tappo del serbatoio del
carburante .................................3-12
Carburante ....................................3-12
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburante .................3-13
Convertitore catalitico ...................3-14
Sella ..............................................3-14
Regolazione della forcella ............3-15Regolazione dell’assieme
ammortizzatore ......................... 3-17
Attacchi cinghie portabagagli ....... 3-20
Sistema valvola EXUP ................. 3-20
Cavalletto laterale ........................ 3-20
Impianto d’interruzione del
circuito di accensione ............... 3-21
CONTROLLI PRIMA
DELL’UTILIZZO................................. 4-1
Elenco dei controlli prima
dell’utilizzo .................................. 4-2
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA.................... 5-1
Accensione del motore ................... 5-1
Cambi di marcia ............................. 5-2
Consigli per ridurre il consumo del
carburante ................................... 5-3
Rodaggio ........................................ 5-3
Parcheggio ..................................... 5-4
MANUTENZIONE PERIODICA E
PICCOLE RIPARAZIONI................... 6-1
Kit attrezzi ...................................... 6-1
Manutenzione periodica e
lubrificazione ............................... 6-2
Rimozione e installazione della
carenatura ................................... 6-6
Controllo delle candele ................... 6-7
Olio motore e cartuccia filtro olio .... 6-8Elemento filtrante .......................... 6-11
Controllo gioco del cavo
dell’acceleratore ....................... 6-11
Gioco valvole ............................... 6-12
Pneumatici ................................... 6-12
Ruote in lega ................................ 6-15
Leva frizione ................................ 6-15
Regolazione dell’interruttore della
luce stop del freno posteriore ... 6-15
Controllo delle pastiglie del freno
anteriore e posteriore ............... 6-16
Controllo dei livelli liquido freni e
liquido della frizione .................. 6-16
Cambio dei liquidi del freno e
della frizione ............................. 6-18
Tensione della catena di
trasmissione ............................. 6-18
Pulizia e lubrificazione della
catena di trasmissione .............. 6-19
Controllo e lubrificazione dei
cavi ........................................... 6-20
Controllo e lubrificazione della
manopola e del cavo
acceleratore .............................. 6-20
Controllo e lubrificazione dei
pedali del freno e del cambio ... 6-21
Controllo e lubrificazione delle
leve del freno e della frizione .... 6-21
Controllo e lubrificazione del
cavalletto laterale ..................... 6-22
Controllo della forcella ................. 6-22U5YUH1H0.book Page 1 Friday, September 16, 2005 10:23 AM

DESCRIZIONE
2-3
2
HAU10430
Comandi e strumentazione1. Leva frizione (pagina 3-10)
2. Interruttori sul lato sinistro del manubrio (pagina 3-9)
3. Blocchetto accensione/bloccasterzo (pagina 3-2)
4. Display multifunzione (pagina 3-5)
5. Interruttori sul lato destro del manubrio (pagina 3-9)
6. Manopola acceleratore (pagina 6-11)
7. Leva freno (pagina 3-11)U5YUH1H0.book Page 3 Friday, September 16, 2005 10:23 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
HAU36852
Display multifunzione
AVVERTENZA
HWA12421
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle regola-zioni dello strumento multifunzione.
Il display multifunzione è equipaggiato con i
seguenti strumenti:

un tachimetro (che indica la velocità di
marcia)


un contagiri (che indica il regime di ro-
tazione del motore)


un totalizzatore contachilometri (che
indica la distanza totale percorsa)


due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)


un contachilometri parziale riserva car-
burante (che indica la distanza percor-
sa dall’accensione della spia livello
carburante)


un orologio digitale


un dispositivo di autodiagnosi


una modalità di comando della lumino-
sità
NOTA:

Ricordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET” tranne che per impostare la
modalità di comando della luminosità.


Solo per il Regno Unito: Per alternare
sul tachimetro e sul totalizzatore con-
tachilometri/contachilometri parziale la
visualizzazione dei chilometri e delle
miglia, premere il tasto “SELECT” peralmeno due secondi.Contagiri
Il contagiri elettrico consente al pilota di sor-
vegliare il regime di rotazione del motore e
di mantenerlo entro la gamma di potenza
ideale.
Quando la chiave viene portata su “ON”, la
lancetta del contagiri percorre per una volta
l’intera gamma di giri/min e poi ritorna a
zero giri/min per provare il circuito elettrico.
ATTENZIONE:
HCA10031
Non far funzionare il motore quando il
contagiri è nella zona rossa.Zona rossa: 5500 giri/min e oltre
La lancetta del contagiri lampeggia quando
raggiunge e supera la zona rossa.
1. Orologio
2. Tasto d’azzeramento “RESET”
3. Contagiri
4. Tasto di selezione “SELECT”
5. Tachimetro
6. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
1. Contagiri
2. Zona rossa del contagiri
U5YUH1H0.book Page 5 Friday, September 16, 2005 10:23 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
Modalità orologio digitale
Per regolare l’orologio digitale1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’azze-
ramento “RESET” per regolare le ore.
3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto d’azzeramento “RE-
SET” per regolare i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.Modalità totalizzatore contachilometri e
contachilometri parziali
Premendo il tasto “SELECT”, sul display si
alternano le modalità totalizzatore contachi-
lometri “ODO” e contachilometri parziale
“TRIP 1” e “TRIP 2” nel seguente ordine:
ODO → TRIP 1 → TRIP 2 → ODO
Se si accende la spia livello carburante (ve-
dere pag. 3-3), il display del totalizzatore
contachilometri passerà automaticamente
alla modalità “F-TRIP”, contachilometri par-
ziale riserva carburante, ed inizierà a con-
teggiare la distanza percorsa a partire da
quel punto. In tal caso, premendo il tasto
“SELECT” sul display si alterneranno le va-
rie modalità di contachilometri parziali e to-
talizzatore contachilometri nel seguente
ordine:F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIP
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto d’azzeramento “RE-
SET” per almeno un secondo. Se non si az-
zera manualmente il contachilometri
parziale riserva carburante, esso si azzere-
rà automaticamente e il display tornerà alla
modalità precedente dopo il rifornimento e
una percorrenza di 5 km (3 mi).
Sistemi di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se uno qualsiasi di questi circuiti è difettoso,
la spia guasto motore si accende, e poi il di-
splay del totalizzatore contachilometri/con-
tachilometri parziale indicherà un codice di
errore a due cifre (per es., 12, 13, 14).
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore.
Se uno qualsiasi dei circuiti del sistema im-
mobilizzatore è difettoso, la spia immobili-
zer lampeggia, e poi il display indica un
codice di errore a due cifre (per es., 51, 52,
53).1. Orologio
1. Contachilometri totalizzatore/contachilome-
tri parziale/contachilometri parziale per il car-
burante di riserva
U5YUH1H0.book Page 6 Friday, September 16, 2005 10:23 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
NOTA:Se il display indica il codice di errore 52,
questo potrebbe essere provocato da un’in-
terferenza del transponder. Se appare que-
sto codice di errore, provare ad eseguirequanto segue.
1. Usare la chiave di ricodifica per avvia-
re il motore.NOTA:Accertarsi che non ci siano altre chiavi
dell’immobilizzatore vicino al blocchetto ac-
censione, e non tenere più di una chiave im-
mobilizzatore sullo stesso anello
portachiavi! Le chiavi dell’immobilizzatore
possono causare interferenze nei segnali,
che possono impedire l’avviamento del mo-tore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
Se il display indica codici di errore, annotare
il numero del codice e poi fare controllare il
veicolo da un concessionario Yamaha.
ATTENZIONE:
HCA11590
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti delmotore.
Modalità comando luminosità
La luminosità si può regolare per quanto se-
gue:

il pannello contagiri (posizione numero
“1”)


il display a cristalli liquidi (posizione
numero “2”)


la lancetta del contagiri (posizione nu-
mero “3”)Selezionare la modalità di comando lumino-
sità come segue.
1. Girare la chiave su “OFF”.
2. Premere e mantenere premuto il tasto
“SELECT”.
3. Girare la chiave su “ON” e poi rilascia-
re il tasto “SELECT” dopo cinque se-
condi.
Viene visualizzata la posizione nume-
ro “1”.
4. Regolare il livello di luminosità del pan-
nello contagiri premendo il tasto “RE-
SET”.
5. Premere il tasto “SELECT” per sele-
zionare il display a cristalli liquidi.
Viene visualizzata la posizione nume-
ro “2”.
1. Pannello contagiri
2. LCD
3. Lancetta contagiri
1. Pannello contagiri
2. Numero posizione
3. Livello luminosità
U5YUH1H0.book Page 7 Friday, September 16, 2005 10:23 AM

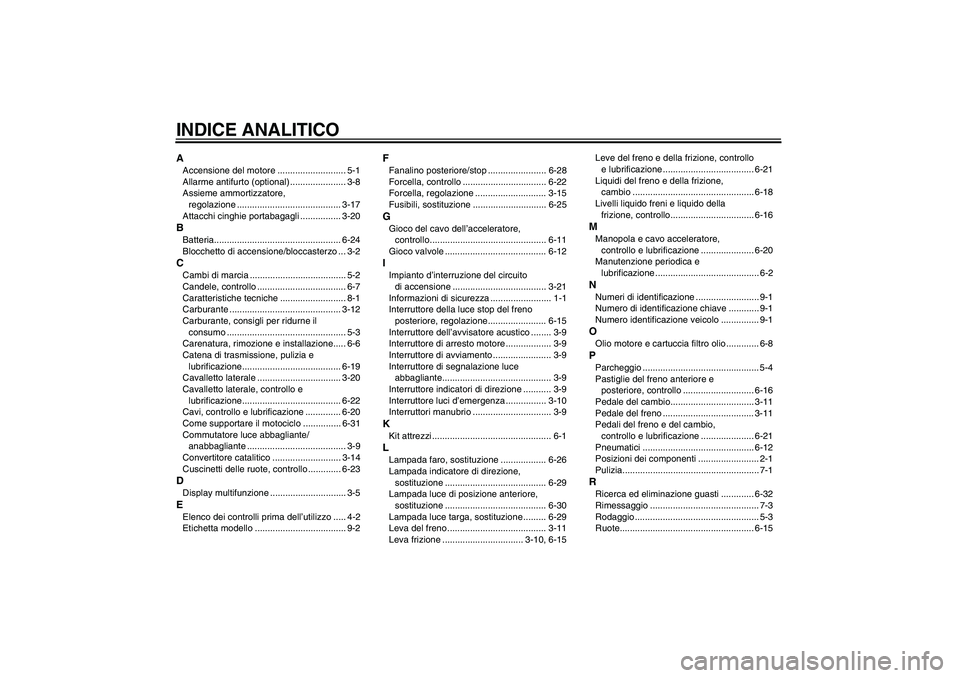

INDICE ANALITICOAAccensione del motore ........................... 5-1
Allarme antifurto (optional) ...................... 3-8
Assieme ammortizzatore,
regolazione ......................................... 3-17
Attacchi cinghie portabagagli ................ 3-20BBatteria.................................................. 6-24
Blocchetto di accensione/bloccasterzo ... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-7
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-12
Carburante, consigli per ridurne il
consumo ............................................... 5-3
Carenatura, rimozione e installazione..... 6-6
Catena di trasmissione, pulizia e
lubrificazione....................................... 6-19
Cavalletto laterale ................................. 3-20
Cavalletto laterale, controllo e
lubrificazione....................................... 6-22
Cavi, controllo e lubrificazione .............. 6-20
Come supportare il motociclo ............... 6-31
Commutatore luce abbagliante/
anabbagliante ....................................... 3-9
Convertitore catalitico ........................... 3-14
Cuscinetti delle ruote, controllo ............. 6-23DDisplay multifunzione .............................. 3-5EElenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2
FFanalino posteriore/stop ....................... 6-28
Forcella, controllo ................................. 6-22
Forcella, regolazione ............................ 3-15
Fusibili, sostituzione ............................. 6-25GGioco del cavo dell’acceleratore,
controllo.............................................. 6-11
Gioco valvole ........................................ 6-12IImpianto d’interruzione del circuito
di accensione ..................................... 3-21
Informazioni di sicurezza ........................ 1-1
Interruttore della luce stop del freno
posteriore, regolazione....................... 6-15
Interruttore dell’avvisatore acustico ........ 3-9
Interruttore di arresto motore .................. 3-9
Interruttore di avviamento ....................... 3-9
Interruttore di segnalazione luce
abbagliante........................................... 3-9
Interruttore indicatori di direzione ........... 3-9
Interruttore luci d’emergenza ................ 3-10
Interruttori manubrio ............................... 3-9KKit attrezzi ............................................... 6-1LLampada faro, sostituzione .................. 6-26
Lampada indicatore di direzione,
sostituzione ........................................ 6-29
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-30
Lampada luce targa, sostituzione ......... 6-29
Leva del freno ....................................... 3-11
Leva frizione ................................ 3-10, 6-15Leve del freno e della frizione, controllo
e lubrificazione .................................... 6-21
Liquidi del freno e della frizione,
cambio ................................................ 6-18
Livelli liquido freni e liquido della
frizione, controllo................................. 6-16
MManopola e cavo acceleratore,
controllo e lubrificazione ..................... 6-20
Manutenzione periodica e
lubrificazione ......................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ............. 6-8PParcheggio .............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ............................ 6-16
Pedale del cambio................................. 3-11
Pedale del freno .................................... 3-11
Pedali del freno e del cambio,
controllo e lubrificazione ..................... 6-21
Pneumatici ............................................ 6-12
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1RRicerca ed eliminazione guasti ............. 6-32
Rimessaggio ........................................... 7-3
Rodaggio ................................................. 5-3
Ruote..................................................... 6-15
U5YUH1H0.book Page 1 Friday, September 16, 2005 10:23 AM
