ECU YAMAHA MT-01 2007 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10972
Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:

een codeersleutel (met een rood bo-
vendeel)


twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd


een transponder (die is geïntegreerd in
de codeersleutel)


een startblokkeereenheid


een ECU


een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP:
DCA11820


BEWAAR DE CODEERSLEUTEL
ZORGVULDIG! NEEM ONMIDDEL-
LIJK CONTACT OP MET UW
DEALER ALS DE SLEUTEL VERLO-
REN RAAKT! Als de codeersleutel
verloren raakt, is het niet meer mo-
gelijk om de standaardsleutels op-
nieuw te coderen. De
standaardsleutels kunnen nog
steeds worden gebruikt om het
voertuig te starten, maar wanneer
de codeersleutel vereist is (bijvoor-
beeld als er een nieuwe standaards-
leutel wordt gemaakt of alle sleutels
verloren zijn geraakt) moet het vol-
ledige startblokkeersysteem wor-den vervangen. Het is daarom aan
te bevelen een van de twee stan-
daardsleutels te gebruiken en de
codeersleutel te bewaren op een
veilige plaats.


Dompel de sleutels niet onder in
water.


Stel de sleutels niet bloot aan ex-
treem hoge temperaturen.


Houd de sleutels uit de buurt van
magneten (inclusief, maar niet uit-
sluitend, producten zoals luidspre-
kers etc.).


Plaats geen zware voorwerpen op
de sleutels.


Probeer niet de sleutels te slijpen of
de vorm ervan te veranderen.


Probeer niet het kunststof boven-
deel van de sleutels open te maken.


Bevestig niet meer dan één sleutel
van hetzelfde startblokkersysteem
aan een sleutelring.


Houd de standaardsleutels en sleu-
tels van andere startblokkeersyste-
men uit de buurt van de
codeersleutel van dit voertuig.


Houd sleutels van andere startblok-
keersystemen uit de buurt van het
contactslot, deze kunnen signaal-storing veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
U5YUD2D0.book Page 1 Wednesday, September 13, 2006 9:47 AM

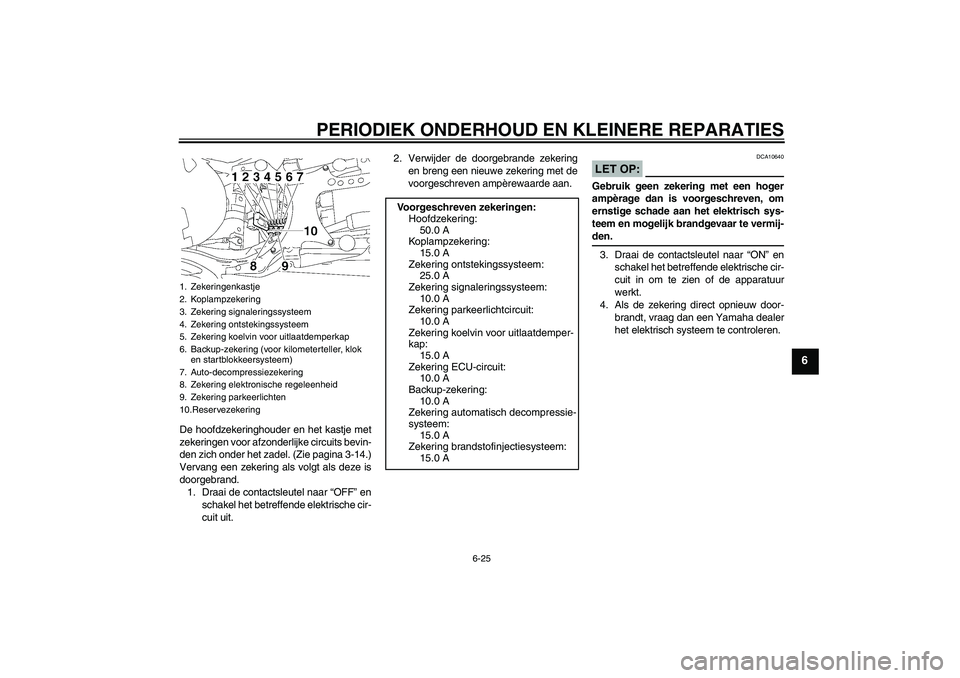

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
De hoofdzekeringhouder en het kastje met
zekeringen voor afzonderlijke circuits bevin-
den zich onder het zadel. (Zie pagina 3-14.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
LET OP:
DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-den.
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Zekeringenkastje
2. Koplampzekering
3. Zekering signaleringssysteem
4. Zekering ontstekingssysteem
5. Zekering koelvin voor uitlaatdemperkap
6. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
7. Auto-decompressiezekering
8. Zekering elektronische regeleenheid
9. Zekering parkeerlichten
10.Reservezekering
Voorgeschreven zekeringen:
Hoofdzekering:
50.0 A
Koplampzekering:
15.0 A
Zekering ontstekingssysteem:
25.0 A
Zekering signaleringssysteem:
10.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering koelvin voor uitlaatdemper-
kap:
15.0 A
Zekering ECU-circuit:
10.0 A
Backup-zekering:
10.0 A
Zekering automatisch decompressie-
systeem:
15.0 A
Zekering brandstofinjectiesysteem:
15.0 A
U5YUD2D0.book Page 25 Wednesday, September 13, 2006 9:47 AM

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2185 mm (86.0 in)
Totale breedte:
800 mm (31.5 in)
Totale hoogte:
1105 mm (43.5 in)
Zadelhoogte:
825 mm (32.5 in)
Wielbasis:
1525 mm (60.0 in)
Grondspeling:
145 mm (5.71 in)
Kleinste draaicirkel:
3200 mm (126.0 in)Gewicht:Incl. olie en brandstof:
262.0 kg (578 lb)Motor:Type motor:
Luchtgekoeld, 4-takt, OHV
Cilinderopstelling:
2-cilinder, V-blok
Slagvolume:
1670.0 cm³
Boring × slag:
97.0 × 113.0 mm (3.82 × 4.45 in)
Compressieverhouding:
8.40 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Dry sump
Motorolie:Type:
SAE20W40
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
3.70 L (3.91 US qt) (3.26 Imp.qt)
Met vervanging van oliefilterpatroon:
4.10 L (4.33 US qt) (3.61 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
15.0 L (3.96 US gal) (3.30 Imp.gal)
Hoeveelheid reservebrandstof:
3.0 L (0.79 US gal) (0.66 Imp.gal)Brandstofinjectie:Fabrikant:
NIPPON INJECTOR
Model/hoeveelheid:
INP-101/2Bougie(s):Fabrikant/model:
NGK/DPR7EA-9
Fabrikant/model:
DENSO/X22EPR-U9
Elektrodenafstand:
0.8–0.9 mm (0.031–0.035 in)
Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
71/48 (1.479)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
39/17 (2.294)
Type versnellingbak:
Constant mesh, 5 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
38/16 (2.375)
2e:
30/19 (1.579)
3e:
29/25 (1.160)
4e:
24/25 (0.960)
5e:
24/30 (0.800)Chassis:Type frame:
Dubbel wiegframe
Spoorhoek:
25.00 graad
Naspoor:
103.0 mm (4.06 in)
U5YUD2D0.book Page 1 Wednesday, September 13, 2006 9:47 AM

SPECIFICATIES
8-3
8
Achterlicht/remlicht unit:
LED
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 3
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Controlelampje richtingaanwijzers:
LED
Controlelampje brandstofniveau:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LEDZekeringen:Hoofdzekering:
50.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
25.0 AZekering parkeerlichtcircuit:
10.0 A
Zekering koelvin voor uitlaatdemperkap:
15.0 A
Zekering ECU-circuit:
10.0 A
Zekering brandstofinjectiesysteem:
15.0 A
Backup-zekering:
10.0 A
Zekering automatisch decompressiesysteem:
15.0 A
