YAMAHA MT-01 2007 Manuale de Empleo (in Spanish)

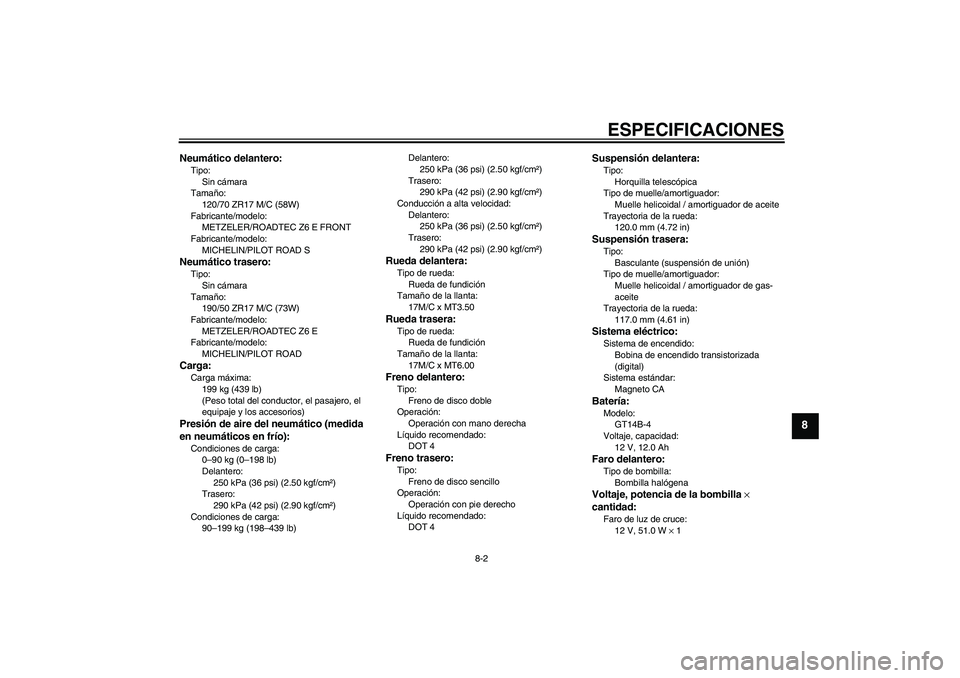

ESPECIFICACIONES
8-2
8
Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17 M/C (58W)
Fabricante/modelo:
METZELER/ROADTEC Z6 E FRONT
Fabricante/modelo:
MICHELIN/PILOT ROAD SNeumático trasero:Tipo:
Sin cámara
Tamaño:
190/50 ZR17 M/C (73W)
Fabricante/modelo:
METZELER/ROADTEC Z6 E
Fabricante/modelo:
MICHELIN/PILOT ROADCarga:Carga máxima:
199 kg (439 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Condiciones de carga:
90–199 kg (198–439 lb)Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT6.00Freno delantero:Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
120.0 mm (4.72 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
117.0 mm (4.61 in)Sistema eléctrico:Sistema de encendido:
Bobina de encendido transistorizada
(digital)
Sistema estándar:
Magneto CABatería:Modelo:
GT14B-4
Voltaje, capacidad:
12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro de luz de cruce:
12 V, 51.0 W × 1
U5YUS2S0.book Page 2 Wednesday, September 13, 2006 9:50 AM

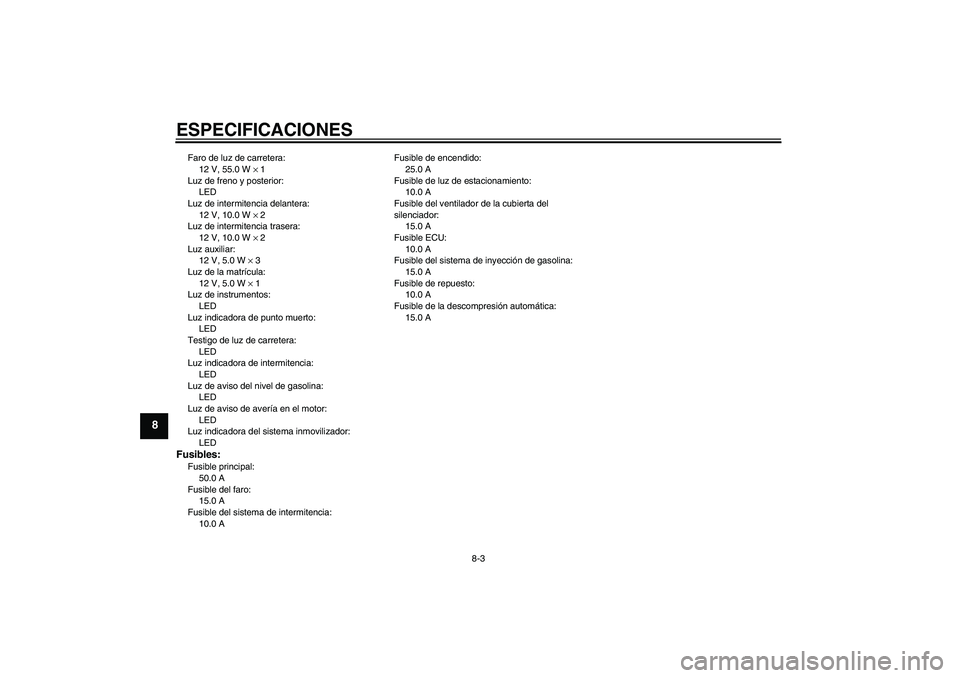

ESPECIFICACIONES
8-3
8
Faro de luz de carretera:
12 V, 55.0 W × 1
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 3
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Testigo de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de aviso de avería en el motor:
LED
Luz indicadora del sistema inmovilizador:
LEDFusibles:Fusible principal:
50.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
10.0 AFusible de encendido:
25.0 A
Fusible de luz de estacionamiento:
10.0 A
Fusible del ventilador de la cubierta del
silenciador:
15.0 A
Fusible ECU:
10.0 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible de repuesto:
10.0 A
Fusible de la descompresión automática:
15.0 A
U5YUS2S0.book Page 3 Wednesday, September 13, 2006 9:50 AM

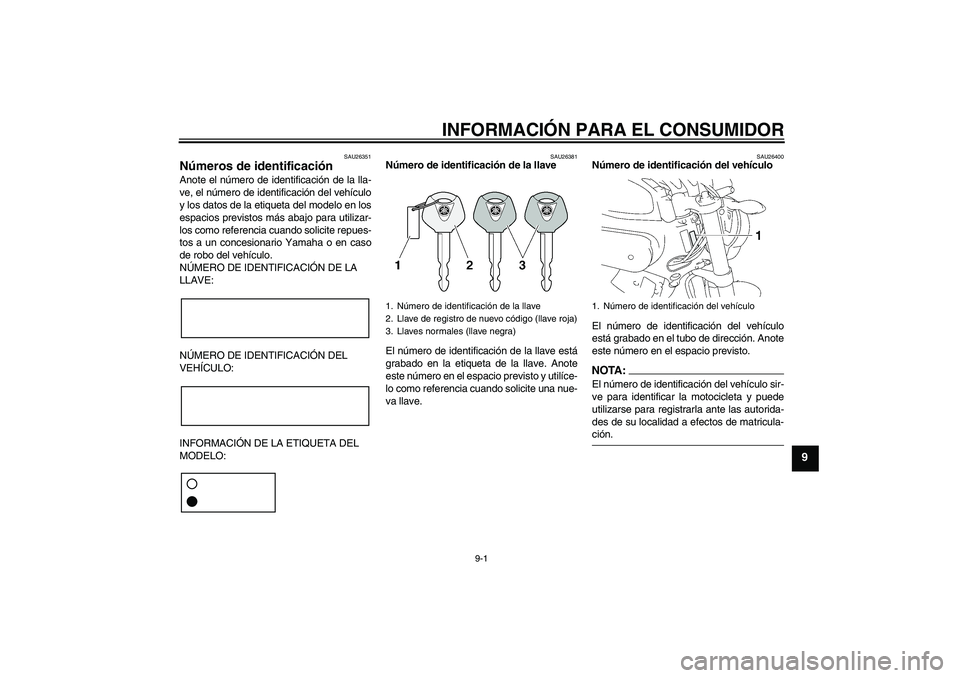

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTA:El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
1. Número de identificación de la llave
2. Llave de registro de nuevo código (llave roja)
3. Llaves normales (llave negra)
1. Número de identificación del vehículo
U5YUS2S0.book Page 1 Wednesday, September 13, 2006 9:50 AM

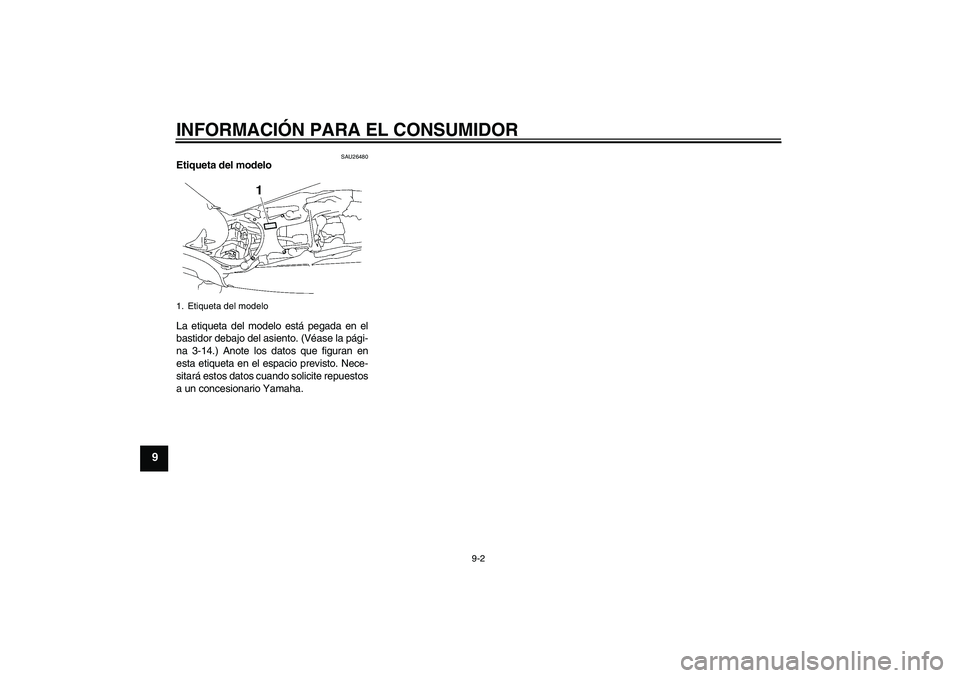

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAU26480
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento. (Véase la pági-
na 3-14.) Anote los datos que figuran en
esta etiqueta en el espacio previsto. Nece-
sitará estos datos cuando solicite repuestos
a un concesionario Yamaha.1. Etiqueta del modeloU5YUS2S0.book Page 2 Wednesday, September 13, 2006 9:50 AM

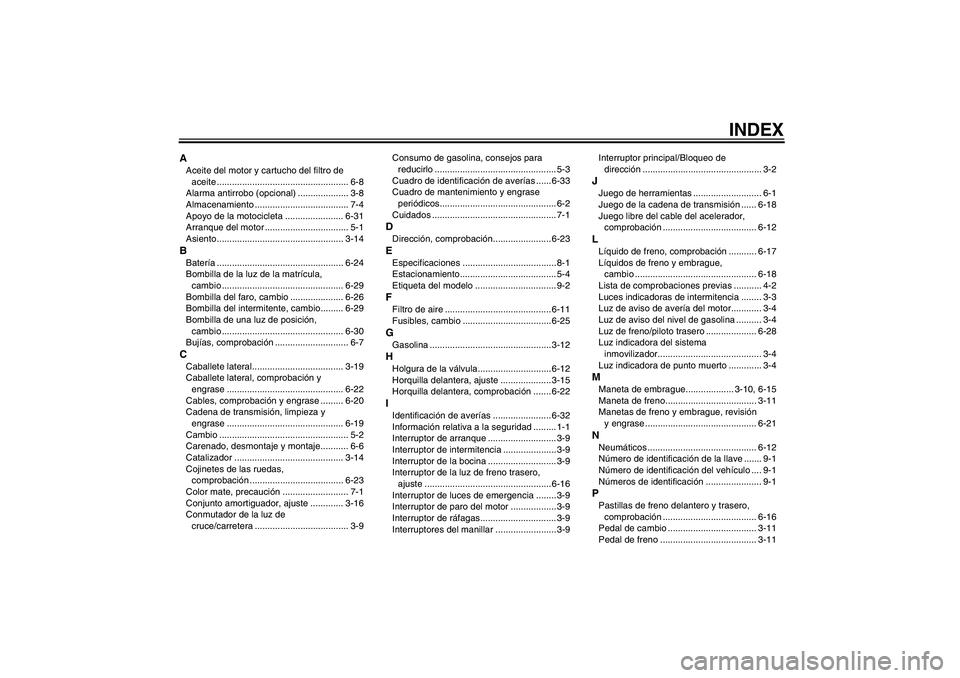

INDEX
AAceite del motor y cartucho del filtro de
aceite .................................................... 6-8
Alarma antirrobo (opcional) .................... 3-8
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ....................... 6-31
Arranque del motor ................................. 5-1
Asiento.................................................. 3-14BBatería .................................................. 6-24
Bombilla de la luz de la matrícula,
cambio ................................................ 6-29
Bombilla del faro, cambio ..................... 6-26
Bombilla del intermitente, cambio......... 6-29
Bombilla de una luz de posición,
cambio ................................................ 6-30
Bujías, comprobación ............................. 6-7CCaballete lateral.................................... 3-19
Caballete lateral, comprobación y
engrase .............................................. 6-22
Cables, comprobación y engrase ......... 6-20
Cadena de transmisión, limpieza y
engrase .............................................. 6-19
Cambio ................................................... 5-2
Carenado, desmontaje y montaje........... 6-6
Catalizador ........................................... 3-14
Cojinetes de las ruedas,
comprobación ..................................... 6-23
Color mate, precaución .......................... 7-1
Conjunto amortiguador, ajuste ............. 3-16
Conmutador de la luz de
cruce/carretera ..................................... 3-9Consumo de gasolina, consejos para
reducirlo ................................................ 5-3
Cuadro de identificación de averías ......6-33
Cuadro de mantenimiento y engrase
periódicos.............................................. 6-2
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-23EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire .......................................... 6-11
Fusibles, cambio ...................................6-25GGasolina ................................................3-12HHolgura de la válvula.............................6-12
Horquilla delantera, ajuste .................... 3-15
Horquilla delantera, comprobación ....... 6-22IIdentificación de averías ....................... 6-32
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ........................... 3-9
Interruptor de intermitencia ..................... 3-9
Interruptor de la bocina ........................... 3-9
Interruptor de la luz de freno trasero,
ajuste ..................................................6-16
Interruptor de luces de emergencia ........ 3-9
Interruptor de paro del motor .................. 3-9
Interruptor de ráfagas.............................. 3-9
Interruptores del manillar ........................ 3-9Interruptor principal/Bloqueo de
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-1
Juego de la cadena de transmisión ...... 6-18
Juego libre del cable del acelerador,
comprobación ..................................... 6-12LLíquido de freno, comprobación ........... 6-17
Líquidos de freno y embrague,
cambio ................................................ 6-18
Lista de comprobaciones previas ........... 4-2
Luces indicadoras de intermitencia ........ 3-3
Luz de aviso de avería del motor............ 3-4
Luz de aviso del nivel de gasolina .......... 3-4
Luz de freno/piloto trasero .................... 6-28
Luz indicadora del sistema
inmovilizador......................................... 3-4
Luz indicadora de punto muerto ............. 3-4MManeta de embrague................... 3-10, 6-15
Maneta de freno.................................... 3-11
Manetas de freno y embrague, revisión
y engrase ............................................ 6-21NNeumáticos ........................................... 6-12
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-16
Pedal de cambio ................................... 3-11
Pedal de freno ...................................... 3-11
U5YUS2S0.book Page 1 Wednesday, September 13, 2006 9:50 AM

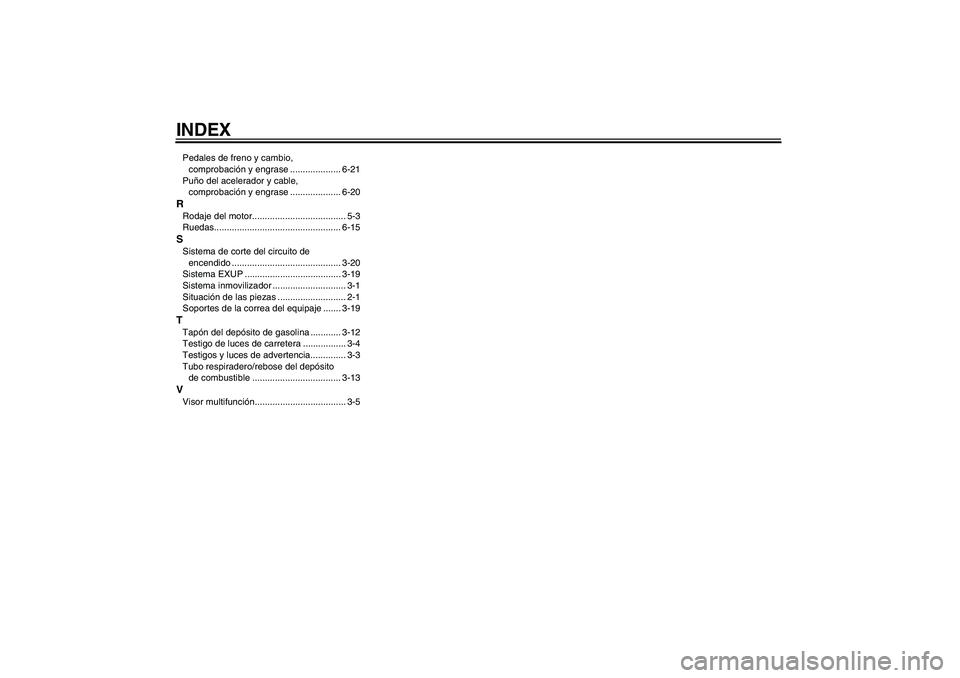

INDEXPedales de freno y cambio,
comprobación y engrase .................... 6-21
Puño del acelerador y cable,
comprobación y engrase .................... 6-20RRodaje del motor..................................... 5-3
Ruedas.................................................. 6-15SSistema de corte del circuito de
encendido ........................................... 3-20
Sistema EXUP ...................................... 3-19
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-19TTapón del depósito de gasolina ............ 3-12
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia.............. 3-3
Tubo respiradero/rebose del depósito
de combustible ................................... 3-13VVisor multifunción.................................... 3-5
U5YUS2S0.book Page 2 Wednesday, September 13, 2006 9:50 AM

U5YUS2S0.book Page 3 Wednesday, September 13, 2006 9:50 AM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2006.09
