YAMAHA MT-01 2008 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
6
LET OP:
DCA10900
Controleer of de olievuldop stevig vast-
zit, anders kan de olie wegsijpelen terwijlde motor draait.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Zet de machine op een vlakke onder-
grond.
2. Verwijderen van het stroomlijnpaneel.
(Zie pagina 6-7.)
3. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
4. Zet een olieopvangbak onder het olie-
reservoir om de oude olie op te van-
gen.
5. Verwijder de olievuldop en de aftap-
plug om de olie uit het oliereservoir te
laten stromen.6. Zet een olieopvangbak onder de motor
om de gebruikte olie op te vangen.
7. Verwijder de olieaftapplug om de olie
uit het carter te laten stromen.
OPMERKING:Sla de stappen 8–12 over als de oliefilterpa-troon niet wordt vervangen.8. Verwijder de gelijkrichter/spanningsre-
gelaar door de bouten te verwijderen.
9. Verwijder de oliefilterpatroon met een
oliefiltersleutel.1. Olieaftapplug (oliereservoir)
1. Olieaftapplug (carter)
1. Gelijkrichter/spanningsregelaar
2. Bout
1. Oliefilterpatroon
2. Oliefiltersleutel
U5YUD3D0.book Page 10 Friday, September 21, 2007 9:16 AM

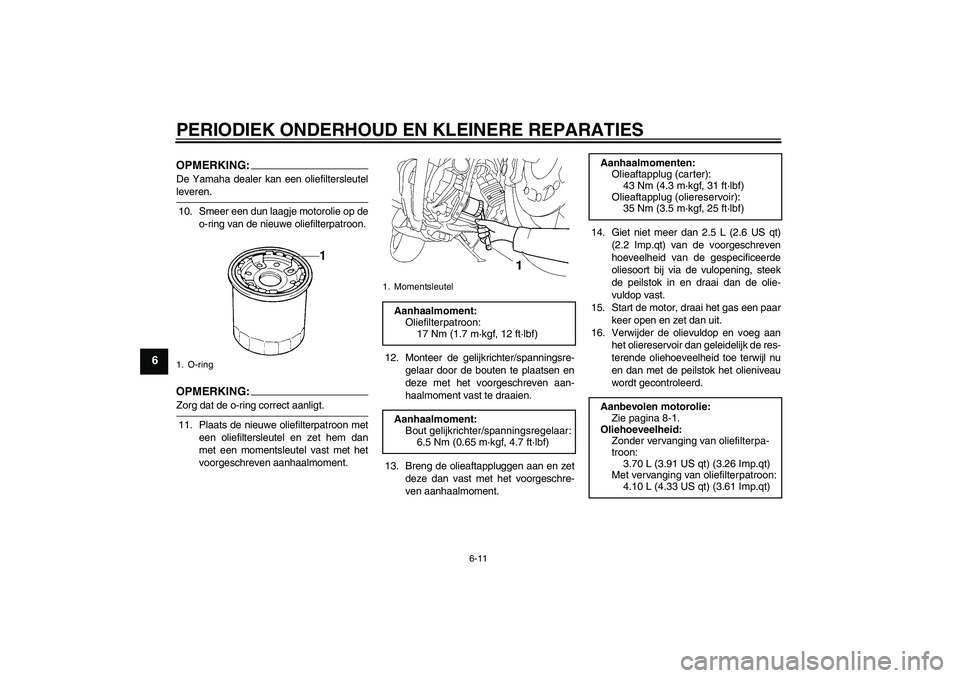

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
6
OPMERKING:De Yamaha dealer kan een oliefiltersleutelleveren.
10. Smeer een dun laagje motorolie op de
o-ring van de nieuwe oliefilterpatroon.OPMERKING:Zorg dat de o-ring correct aanligt.
11. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.12. Monteer de gelijkrichter/spanningsre-
gelaar door de bouten te plaatsen en
deze met het voorgeschreven aan-
haalmoment vast te draaien.
13. Breng de olieaftappluggen aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.14. Giet niet meer dan 2.5 L (2.6 US qt)
(2.2 Imp.qt) van de voorgeschreven
hoeveelheid van de gespecificeerde
oliesoort bij via de vulopening, steek
de peilstok in en draai dan de olie-
vuldop vast.
15. Start de motor, draai het gas een paar
keer open en zet dan uit.
16. Verwijder de olievuldop en voeg aan
het oliereservoir dan geleidelijk de res-
terende oliehoeveelheid toe terwijl nu
en dan met de peilstok het olieniveau
wordt gecontroleerd.1. O-ring
1. MomentsleutelAanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Bout gelijkrichter/spanningsregelaar:
6.5 Nm (0.65 m·kgf, 4.7 ft·lbf)
Aanhaalmomenten:
Olieaftapplug (carter):
43 Nm (4.3 m·kgf, 31 ft·lbf)
Olieaftapplug (oliereservoir):
35 Nm (3.5 m·kgf, 25 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
3.70 L (3.91 US qt) (3.26 Imp.qt)
Met vervanging van oliefilterpatroon:
4.10 L (4.33 US qt) (3.61 Imp.qt)
U5YUD3D0.book Page 11 Friday, September 21, 2007 9:16 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
6
OPMERKING:Alle gemorste olie moet worden afgeveegd,
nadat de motor en het uitlaatsysteem zijnafgekoeld.LET OP:
DCA15080


Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen olie met
een “CD”-dieselspecificatie of een
hogere kwaliteit dan gespecifi-
ceerd. Gebruik ook geen olie met
een “ENERGY CONSERVING II”- of
hogere aanduiding.


Zorg dat er geen verontreinigingenin het oliereservoir terechtkomen.17. Breng de olievuldop aan.
18. Start de motor, laat hem een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
19. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
20. Breng het stroomlijnpaneel aan.
DAU36762
Luchtfilterelement Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vraag een Yamaha dealer het luchtfil-
terelement te vervangen.
1.“CD” specificatie
2.“ENERGY CONSERVING II”
1
2
U5YUD3D0.book Page 12 Friday, September 21, 2007 9:16 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
6
DAU21382
Controleren van de vrije slag
gaskabel De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21771
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING
DWA10500


De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
1. Vrije slag gaskabelU5YUD3D0.book Page 13 Friday, September 21, 2007 9:16 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
6
WAARSCHUWING
DWA11020
De aanwezigheid van bagage heeft grote
invloed op het weggedrag, de rem- en rij-
eigenschappen en de veiligheid van uw
motor. Neem daarom de volgende voor-
zorgsmaatregelen in acht.

DE MOTORFIETS NOOIT OVERBE-
LADEN! Rijden met een overbela-
den motorfiets kan leiden tot
beschadiging van de banden, con-troleverlies of ernstig letsel. Zorg
dat het totale gewicht van de motor-
rijder, de passagier, de bagage en
de gemonteerde accessoires nooit
het voorgeschreven maximumlaad-
gewicht voor de machine over-
schrijdt.


Vervoer geen los verpakte spullen
die tijdens de rit kunnen gaan
schuiven.


Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de motorfiets en verdeel het ge-
wicht over beide zijden.


Pas de luchtdruk in de wielophan-
ging en de bandspanning aan op
het te vervoeren gewicht.


Controleer vóór iedere rit de condi-tie en spanning van de banden.Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKING:De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voorschriften in acht. Bandspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Vo o r :
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
90–199 kg (198–439 lb):
Vo o r :
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Vo o r :
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Maximale belasting*:
199 kg (439 lb)
* Totaal gewicht van motorrijder, pas-
sagier, bagage en accessoires1. Wang van band
2. Bandprofieldiepte
Minimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
U5YUD3D0.book Page 14 Friday, September 21, 2007 9:16 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
6
WAARSCHUWING
DWA10470


Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-ring beschikt.Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
WAARSCHUWING
DWA10480


De banden op de voor- en achter-
wielen dienen van hetzelfde merk
en dezelfde constructie te zijn, an-
ders is het weggedrag van de motor
mogelijk niet normaal.


Na uitgebreide tests zijn alleen de
hieronder vermelde banden voor dit
model goedgekeurd door Yamaha
Motor Co., Ltd.


Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.


Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-komen.WAARSCHUWING
DWA10600
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voorband:
Maat:
120/70 ZR17 M/C (58W)
Fabrikant/model:
METZELER/ROADTEC Z6 E
FRONT
MICHELIN/PILOT ROAD S
Achterband:
Maat:
190/50 ZR17 M/C (73W)
Fabrikant/model:
METZELER/ROADTEC Z6 E
MICHELIN/PILOT ROAD
VOOR en ACHTER:
Bandventiel:
TR412
Luchtventielbuis:
#9100 (origineel)
U5YUD3D0.book Page 15 Friday, September 21, 2007 9:16 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
6


Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.


Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.


Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.


Pas de bandspanning steeds aanvolgens de rijomstandigheden.
DAU21960
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren, of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU42850
Koppelingshendel Omdat dit model is uitgerust met een hy-
draulische koppelingsbediening, hoeft de
vrije slag van de koppelingshendel niet te
worden afgesteld. Het is echter wel nodig
het hydraulisch systeem vóór elke rit op lek-
kage te controleren. Misschien zit er lucht in
het koppelingssysteem als de koppe-
lingshendel te veel vrije slag heeft en scha-
kelen moeizaam gaat, of als de koppeling
slipt en de machine slecht accelereert. Als
er lucht in het hydraulisch systeem zit, moet
het systeem door een Yamaha dealer wor-
den ontlucht voordat de motorfiets wordt
gebruikt.
U5YUD3D0.book Page 16 Friday, September 21, 2007 9:16 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
6
DAU22271
Remlichtschakelaar afstellen De remlichtschakelaar, die wordt geacti-
veerd door het rempedaal, is correct afge-
steld wanneer het remlicht gaat branden
vlak voordat de remwerking intreedt. Stel in-
dien nodig de remlichtschakelaar als volgt
af.
Verdraai de stelmoer van de achterste rem-
lichtschakelaar en houd daarbij de remlicht-
schakelaar vast. Draai de stelmoer in de
richting (a) om het remlicht eerder te laten
branden. Draai de stelmoer in de richting (b)
om het remlicht later te laten branden.
DAU22390
Controleren van voor- en achter-
remblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU43062
Remblokken voorrem
De remklauwen van de voorrem zijn voor-
zien van twee rembloksets.
Elk voorremblok heeft één of twee slijtage-
indicatorgroeven, zodat het remblok op slij-
tage kan worden gecontroleerd zonder de
rem te hoeven demonteren. Let op de slijta-
ge-indicatorgroeven om de remblokslijtage
te controleren. Wanneer een remblok zoveris afgesleten dat een slijtage-indicatorgroef
bijna zichtbaar is, vraag dan een Yamaha-
dealer de remblokken als set te vervangen.
DAU36720
Remblokken achterrem
Elk achterremblok is voorzien van slijtage-
indicatorgroeven, zodat het remblok kan
worden gecontroleerd zonder de rem te
hoeven demonteren. Let op de slijtage-indi-
catorgroeven om de remblokslijtage te con-
troleren. Wanneer een remblok zover is
afgesleten dat de slijtage-indicatorgroeven
vrijwel zijn verdwenen, vraag dan een
Yamaha dealer de remblokken als set te
vervangen.
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1. Slijtage-indicatorgroef remblok
1. Slijtage-indicatorgroef remblok
U5YUD3D0.book Page 17 Friday, September 21, 2007 9:16 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
6
DAU42860
Controleren van remvloeistofni-
veau Voorrem
Achterrem
Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
OPMERKING:Het remvloeistofreservoir voor de achter-
rem bevindt zich onder het zadel. (Zie pagi-na 3-14.)
Neem de volgende voorzorgsmaatregelen
in acht:

Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal het
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
Aanbevolen remvloeistof:
DOT 4
U5YUD3D0.book Page 18 Friday, September 21, 2007 9:16 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-19
6
DAU22750
Rem- en koppelingsvloeistof ver-
versen Vraag een Yamaha dealer de remvloeistof
en de koppelingsvloeistof te verversen vol-
gens de intervalperioden voorgeschreven
onder OPMERKING bij het periodieke
smeer- en onderhoudsschema. Laat bo-
vendien de oliekeerringen van de hoofd-
remcilinder en de koppelingshoofdcilinder,
de remklauwen en de rem- en koppelings-
slangen vervangen volgens de hierna ver-
melde intervalperioden of wanneer ze
lekken of zijn beschadigd.

Oliekeerringen: Vervang elke twee
jaar.


Rem- en koppelingsslangen: Vervang
elke vier jaar.
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22773
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de zijstandaard.OPMERKING:Bij het controleren en instellen van de span-
ning van de aandrijfketting mag er geen ge-wicht op de motorfiets rusten.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel door de motorfiets
te duwen en vind zo het strakste ge-
deelte in de aandrijfketting; meet nu de
spanning van de ketting zoals afge-
beeld.4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU34312
Doorbuiging aandrijfketting bijstellen
1. Draai de wielasmoer los en draai dan
de borgmoeren los aan beide zijden
van de achterbrug.
Spanning aandrijfketting:
40.0–50.0 mm (1.57–1.97 in)1. Spanning aandrijfketting
U5YUD3D0.book Page 19 Friday, September 21, 2007 9:16 AM
