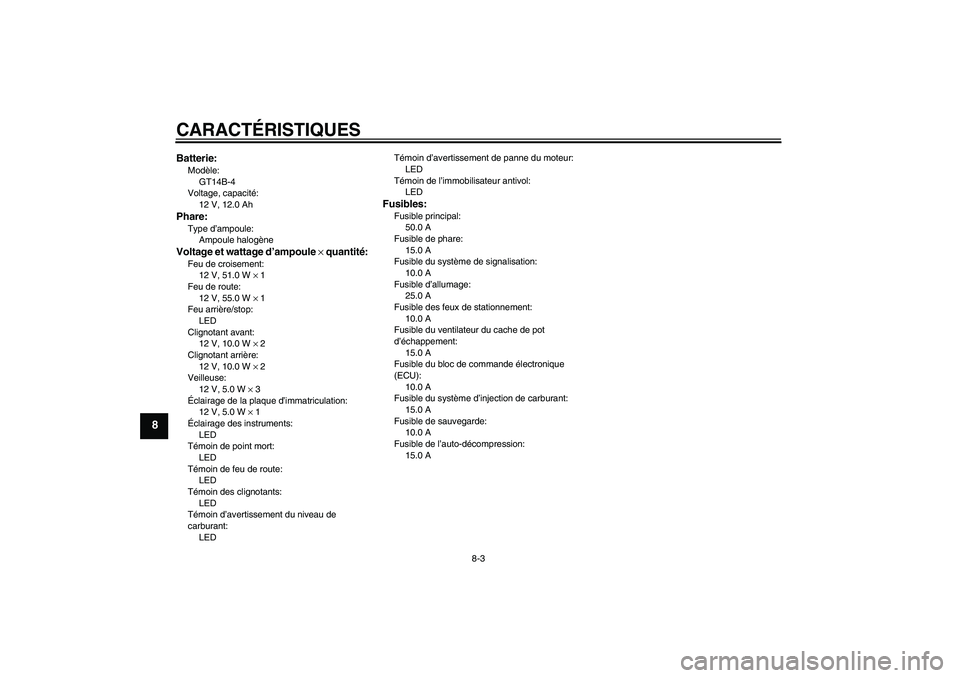

CARACTÉRISTIQUES
8-3
8
Batterie:Modèle:
GT14B-4
Voltage, capacité:
12 V, 12.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Feu de croisement:
12 V, 51.0 W × 1
Feu de route:
12 V, 55.0 W × 1
Feu arrière/stop:
LED
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 3
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LED
Témoin de point mort:
LED
Témoin de feu de route:
LED
Témoin des clignotants:
LED
Témoin d’avertissement du niveau de
carburant:
LEDTémoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
15.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
25.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur du cache de pot
d’échappement:
15.0 A
Fusible du bloc de commande électronique
(ECU):
10.0 A
Fusible du système d’injection de carburant:
15.0 A
Fusible de sauvegarde:
10.0 A
Fusible de l’auto-décompression:
15.0 A
U5YUF4F0.book Page 3 Tuesday, September 9, 2008 9:48 AM

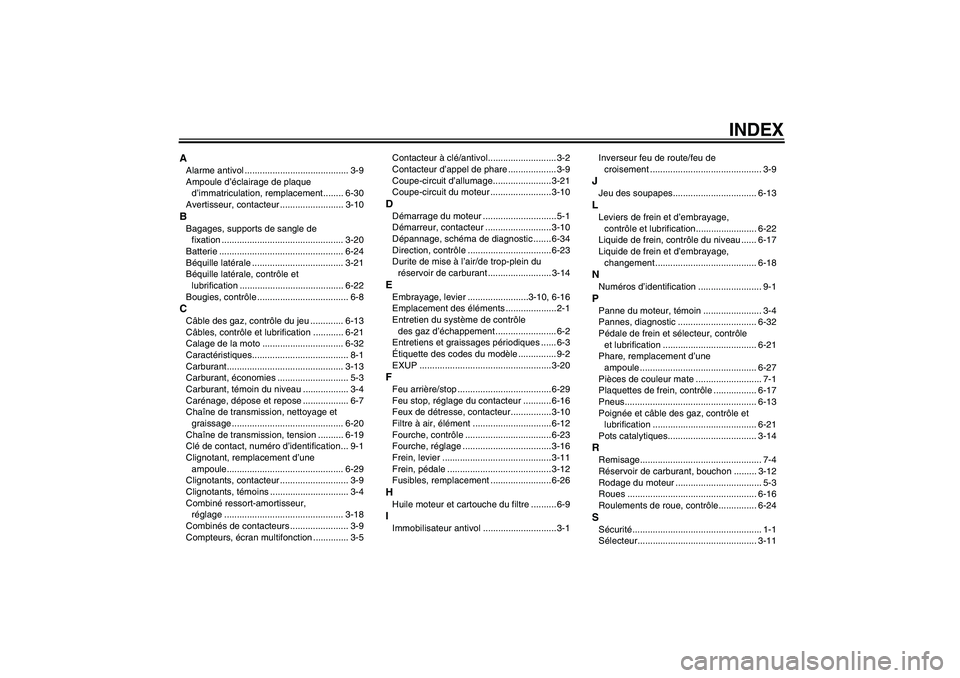

INDEX
AAlarme antivol ......................................... 3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement........ 6-30
Avertisseur, contacteur ......................... 3-10BBagages, supports de sangle de
fixation ................................................ 3-20
Batterie ................................................. 6-24
Béquille latérale .................................... 3-21
Béquille latérale, contrôle et
lubrification ......................................... 6-22
Bougies, contrôle .................................... 6-8CCâble des gaz, contrôle du jeu ............. 6-13
Câbles, contrôle et lubrification ............ 6-21
Calage de la moto ................................ 6-32
Caractéristiques...................................... 8-1
Carburant.............................................. 3-13
Carburant, économies ............................ 5-3
Carburant, témoin du niveau .................. 3-4
Carénage, dépose et repose .................. 6-7
Chaîne de transmission, nettoyage et
graissage ............................................ 6-20
Chaîne de transmission, tension .......... 6-19
Clé de contact, numéro d’identification... 9-1
Clignotant, remplacement d’une
ampoule.............................................. 6-29
Clignotants, contacteur ........................... 3-9
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur,
réglage ............................................... 3-18
Combinés de contacteurs ....................... 3-9
Compteurs, écran multifonction .............. 3-5Contacteur à clé/antivol........................... 3-2
Contacteur d’appel de phare ................... 3-9
Coupe-circuit d’allumage....................... 3-21
Coupe-circuit du moteur ........................ 3-10
DDémarrage du moteur .............................5-1
Démarreur, contacteur .......................... 3-10
Dépannage, schéma de diagnostic ....... 6-34
Direction, contrôle .................................6-23
Durite de mise à l’air/de trop-plein du
réservoir de carburant ......................... 3-14EEmbrayage, levier ........................3-10, 6-16
Emplacement des éléments .................... 2-1
Entretien du système de contrôle
des gaz d’échappement ........................ 6-2
Entretiens et graissages périodiques ...... 6-3
Étiquette des codes du modèle ............... 9-2
EXUP ....................................................3-20FFeu arrière/stop .....................................6-29
Feu stop, réglage du contacteur ........... 6-16
Feux de détresse, contacteur................3-10
Filtre à air, élément ...............................6-12
Fourche, contrôle .................................. 6-23
Fourche, réglage ...................................3-16
Frein, levier ........................................... 3-11
Frein, pédale ......................................... 3-12
Fusibles, remplacement ........................ 6-26HHuile moteur et cartouche du filtre .......... 6-9IImmobilisateur antivol .............................3-1Inverseur feu de route/feu de
croisement ............................................ 3-9
JJeu des soupapes................................. 6-13LLeviers de frein et d’embrayage,
contrôle et lubrification........................ 6-22
Liquide de frein, contrôle du niveau ...... 6-17
Liquide de frein et d’embrayage,
changement ........................................ 6-18NNuméros d’identification ......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-32
Pédale de frein et sélecteur, contrôle
et lubrification ..................................... 6-21
Phare, remplacement d’une
ampoule .............................................. 6-27
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle ................. 6-17
Pneus.................................................... 6-13
Poignée et câble des gaz, contrôle et
lubrification ......................................... 6-21
Pots catalytiques................................... 3-14RRemisage................................................ 7-4
Réservoir de carburant, bouchon ......... 3-12
Rodage du moteur .................................. 5-3
Roues ................................................... 6-16
Roulements de roue, contrôle............... 6-24SSécurité................................................... 1-1
Sélecteur............................................... 3-11
