YAMAHA MT-01 2009 Manuale duso (in Italian)
Manufacturer: YAMAHA, Model Year: 2009, Model line: MT-01, Model: YAMAHA MT-01 2009Pages: 92, PDF Dimensioni: 3.09 MB

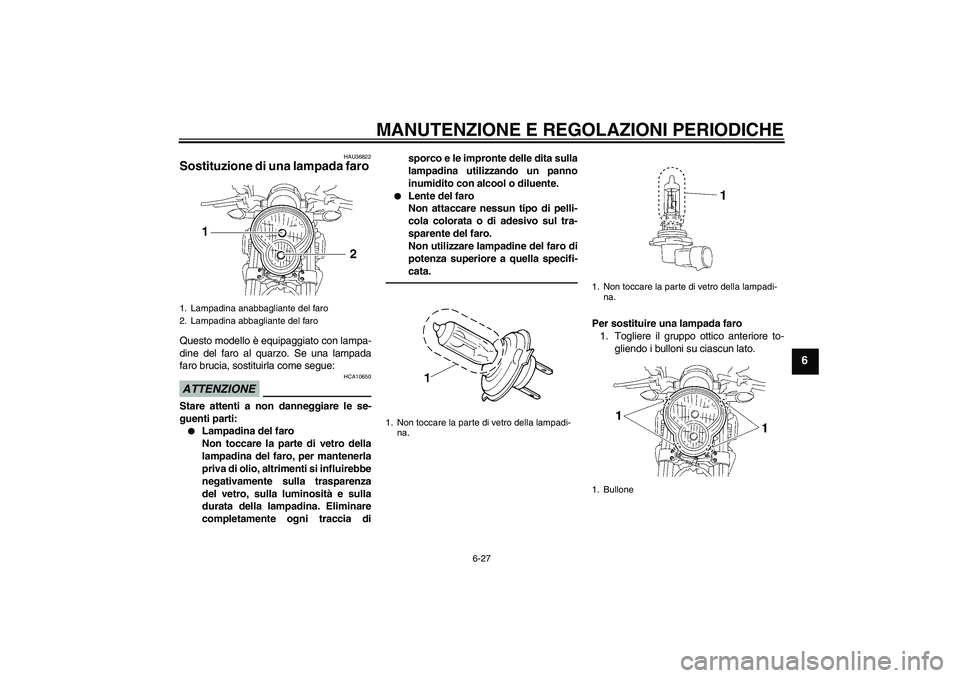

Page 71 of 92
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
HAU36822
Sostituzione di una lampada faro Questo modello è equipaggiato con lampa-
dine del faro al quarzo. Se una lampada
faro brucia, sostituirla come segue:ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia disporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
Per sostituire una lampada faro
1. Togliere il gruppo ottico anteriore to-
gliendo i bulloni su ciascun lato.
1. Lampadina anabbagliante del faro
2. Lampadina abbagliante del faro
1. Non toccare la parte di vetro della lampadi-
na.
1. Non toccare la parte di vetro della lampadi-
na.
1. Bullone
U5YUH5H0.book Page 27 Friday, March 13, 2009 9:32 PM
Page 72 of 92
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6
Per sostituire la lampada faro abba-gliantea. Smontare il cappuccio del porta-
lampada ruotandolo in senso an-
tiorario.
b. Scollegare il connettore faro e poi
sganciare il portalampada faro.c. Togliere la lampada bruciata.
d. Posizionare una lampada faro
nuova e poi fissarla con il porta-
lampada.
e. Collegare il connettore, e poi in-
stallare il cappuccio del portalam-
pada girandolo in senso orario.
Per sostituire la lampada faro anabba-
gliantea. Scollegare il connettore faro, e poi
togliere la lampada bruciata giran-
dola in senso antiorario.
b. Installare la lampada girandola in
senso orario.
c. Collegare il connettore faro.
2. Installare il gruppo ottico anteriore in-
stallando i bulloni.3. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
1. Copertura del portalampada del faro
1. Accoppiatore del faro
2. Portalampada del faro
1. Accoppiatore del faro
2. Lampadina del faro
U5YUH5H0.book Page 28 Friday, March 13, 2009 9:32 PM

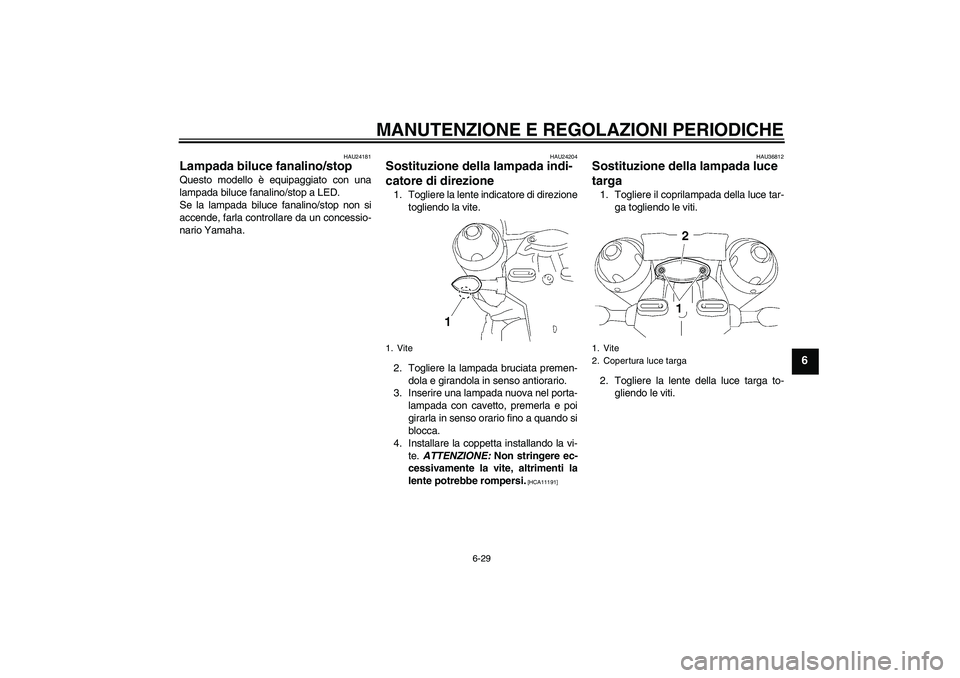

Page 73 of 92
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6
HAU24181
Lampada biluce fanalino/stop Questo modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU24204
Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191]HAU36812
Sostituzione della lampada luce
targa 1. Togliere il coprilampada della luce tar-
ga togliendo le viti.
2. Togliere la lente della luce targa to-
gliendo le viti.
1. Vite
1. Vite
2. Copertura luce targa
U5YUH5H0.book Page 29 Friday, March 13, 2009 9:32 PM

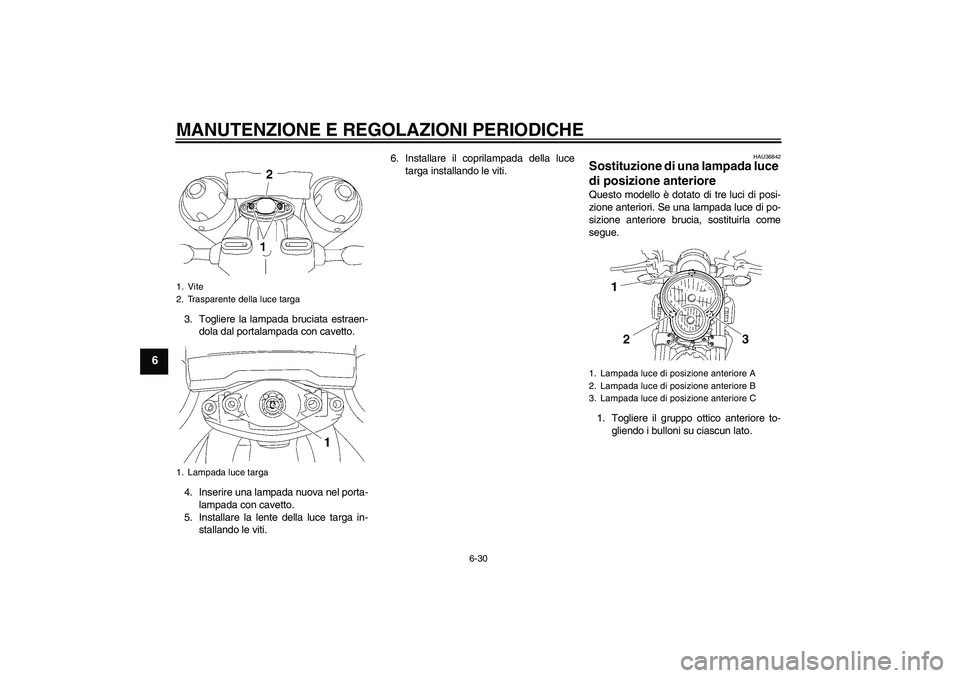

Page 74 of 92
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
3. Togliere la lampada bruciata estraen-
dola dal portalampada con cavetto.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare la lente della luce targa in-
stallando le viti.6. Installare il coprilampada della luce
targa installando le viti.
HAU36842
Sostituzione di una lampada luce
di posizione anteriore Questo modello è dotato di tre luci di posi-
zione anteriori. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.
1. Togliere il gruppo ottico anteriore to-
gliendo i bulloni su ciascun lato.
1. Vite
2. Trasparente della luce targa
1. Lampada luce targa
1. Lampada luce di posizione anteriore A
2. Lampada luce di posizione anteriore B
3. Lampada luce di posizione anteriore C
U5YUH5H0.book Page 30 Friday, March 13, 2009 9:32 PM
Page 75 of 92
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
NOTA
Saltare le fasi 2 e 7 se si sostituisce soltanto
la lampada luce di posizione anteriore A.2. Per sostituire la lampada luce di posi-
zione anteriore B o C, togliere la staffa
della copertura laterale del gruppo otti-
co anteriore e la copertura laterale del
gruppo ottico togliendo le viti.3. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario.4. Togliere la lampada bruciata estraen-
dola.
5. Inserire una lampada nuova nel porta-
lampada con cavetto.
6. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
7. Installare la copertura laterale e la staf-
fa della copertura laterale del gruppo
ottico anteriore installando le viti.
8. Installare il gruppo ottico anteriore in-
stallando i bulloni.1. Bullone
1. Vite
2. Staffa della copertura laterale del gruppo ot-
tico anteriore
3. Copertura laterale del gruppo ottico anterio-
re
1. Cavo portalampada della luce di posizione
1. Lampada luce di posizione anteriore
U5YUH5H0.book Page 31 Friday, March 13, 2009 9:32 PM

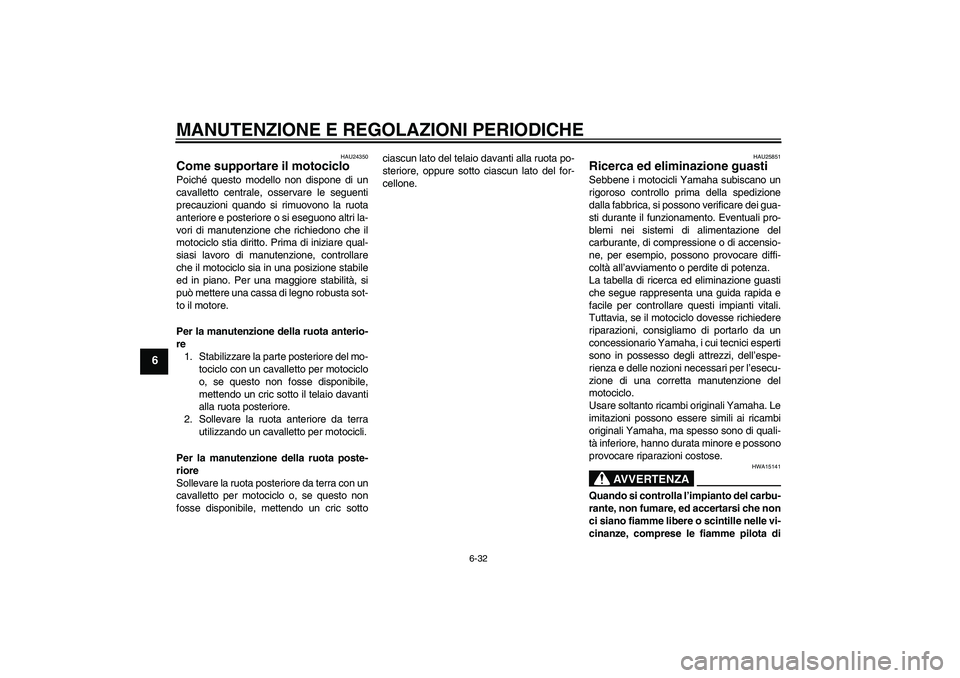

Page 76 of 92
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
HAU24350
Come supportare il motociclo Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del mo-
tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sottociascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU25851
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
La tabella di ricerca ed eliminazione guasti
che segue rappresenta una guida rapida e
facile per controllare questi impianti vitali.
Tuttavia, se il motociclo dovesse richiedere
riparazioni, consigliamo di portarlo da un
concessionario Yamaha, i cui tecnici esperti
sono in possesso degli attrezzi, dell’espe-
rienza e delle nozioni necessari per l’esecu-
zione di una corretta manutenzione del
motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15141
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di
U5YUH5H0.book Page 32 Friday, March 13, 2009 9:32 PM

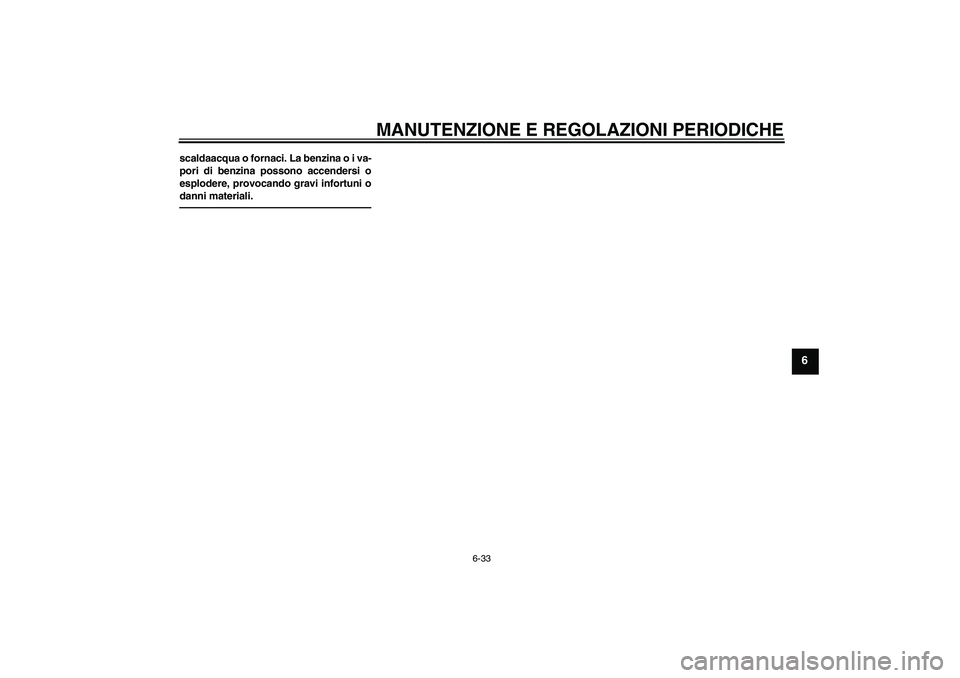

Page 77 of 92
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
scaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
U5YUH5H0.book Page 33 Friday, March 13, 2009 9:32 PM

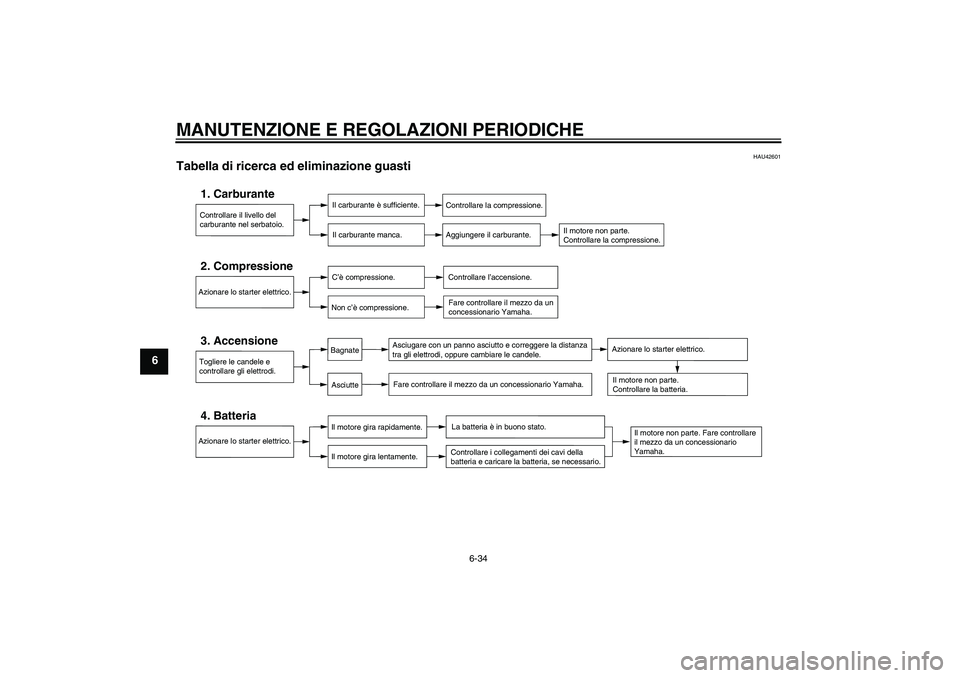

Page 78 of 92
MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
HAU42601
Tabella di ricerca ed eliminazione guasti
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.
Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione.
Fare controllare il mezzo da un
concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi della
batteria e caricare la batteria, se necessario.
AsciutteBagnate
Azionare lo starter elettrico.
U5YUH5H0.book Page 34 Friday, March 13, 2009 9:32 PM

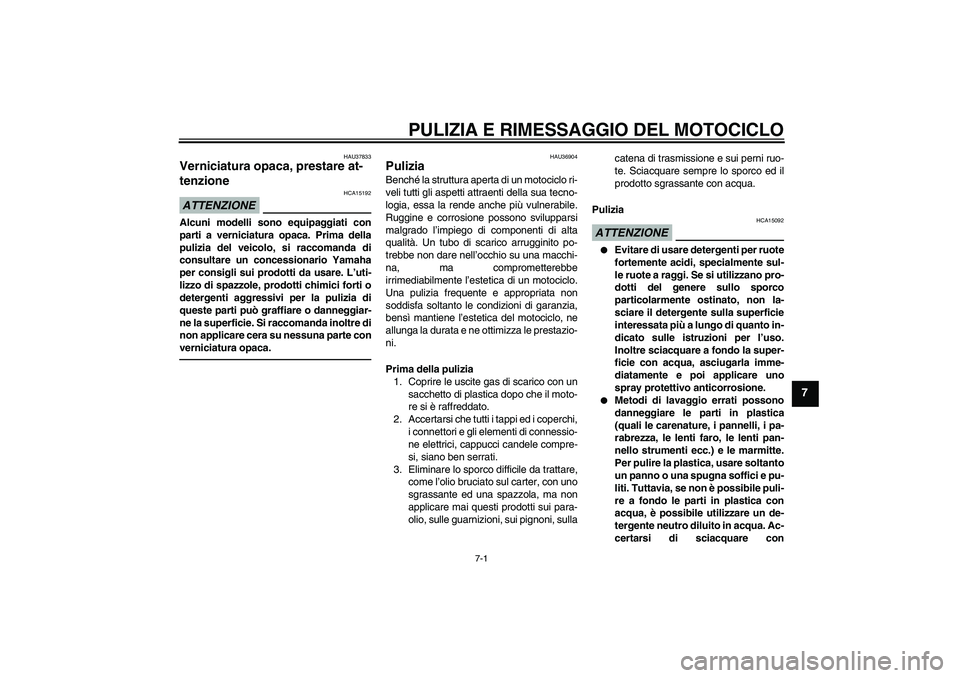

Page 79 of 92
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU37833
Verniciatura opaca, prestare at-
tenzione ATTENZIONE
HCA15192
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte con
verniciatura opaca.
HAU36904
Pulizia Benché la struttura aperta di un motociclo ri-
veli tutti gli aspetti attraenti della sua tecno-
logia, essa la rende anche più vulnerabile.
Ruggine e corrosione possono svilupparsi
malgrado l’impiego di componenti di alta
qualità. Un tubo di scarico arrugginito po-
trebbe non dare nell’occhio su una macchi-
na, ma comprometterebbe
irrimediabilmente l’estetica di un motociclo.
Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le prestazio-
ni.
Prima della pulizia
1. Coprire le uscite gas di scarico con un
sacchetto di plastica dopo che il moto-
re si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi,
i connettori e gli elementi di connessio-
ne elettrici, cappucci candele compre-
si, siano ben serrati.
3. Eliminare lo sporco difficile da trattare,
come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olio, sulle guarnizioni, sui pignoni, sullacatena di trasmissione e sui perni ruo-
te. Sciacquare sempre lo sporco ed il
prodotto sgrassante con acqua.
Pulizia
ATTENZIONE
HCA15092
Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.
Metodi di lavaggio errati possono
danneggiare le parti in plastica
(quali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spugna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fondo le parti in plastica con
acqua, è possibile utilizzare un de-
tergente neutro diluito in acqua. Ac-
certarsi di sciacquare con
U5YUH5H0.book Page 1 Friday, March 13, 2009 9:32 PM
Page 80 of 92
PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
abbondante acqua ogni residuo di
detergente poiché è dannoso per le
parti in plastica.
Non utilizzare prodotti chimici forti
sulle parti in plastica o sulle marmit-
te. Accertarsi di non utilizzare panni
o spugne che siano stati in contatto
con prodotti di pulizia forti o abrasi-
vi, solvente o diluente, carburante
(benzina), prodotti per rimuovere o
inibire la ruggine, liquido freni, anti-
gelo o elettrolito.
Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), vani portaog-
getti, componenti elettrici
(connettori, elementi di connessio-
ne, strumenti, interruttori e luci),
tubi sfiato e ventilazione.
Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffi. Alcuni prodotti detergenti
per la plastica possono lasciare
graffi sul parabrezza. Provare il pro-
dotto su una piccola parte nascosta
del parabrezza per accertarsi chenon lasci segni. Se il parabrezza è
graffiato, usare un preparato luci-
dante di qualità per plastica dopo il
lavaggio.
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino al
mare e su strade su cui è stato sparso del
sale procedere come segue.NOTAIl sale sparso sulle strade in inverno può re-
starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE: Non usare acqua cal-
da, in quanto aumenta l’azione cor-
rosiva del sale.
[HCA10791]
2. Dopo aver asciugato il motociclo, per
prevenire la corrosione, consigliamo di
applicare uno spray protettivo su tutte
le superfici metalliche, comprese quel-
le cromate e nichelate (tranne che sul-
le marmitte di titanio).
Pulizia delle marmitte di titanioQuesto modello è equipaggiato con marmit-
te di titanio che richiedono le seguenti pro-
cedure speciali di pulizia.
Per pulire le marmitte di titanio, usare
soltanto un panno o una spugna soffi-
ci, puliti, con detergente neutro ed ac-
qua. Tuttavia, se non si riesce a pulire
completamente le marmitte con un de-
tergente neutro, si possono usare pro-
dotti alcalini ed una spazzola morbida.
Non usare mai preparati o altri tratta-
menti speciali per pulire le marmitte di
titanio, in quanto asporterebbero la fi-
nitura della superficie esterna delle
marmitte.
U5YUH5H0.book Page 2 Friday, March 13, 2009 9:32 PM
