ESP YAMAHA MT-03 2016 Instructieboekje (in Dutch)

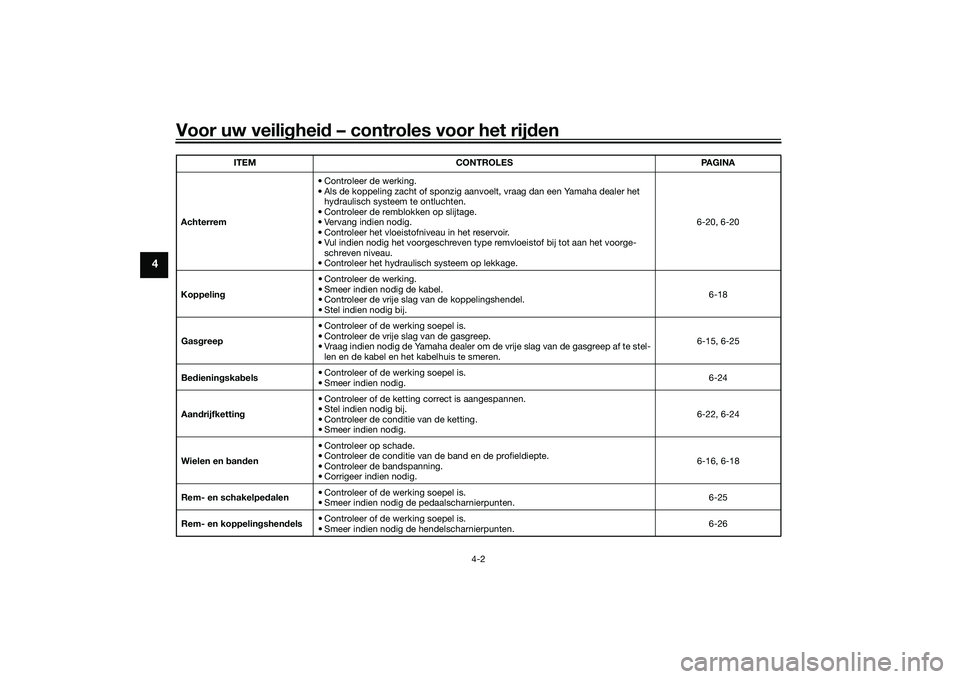

Voor uw veilighei d – controles voor het rij den
4-2
4
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorge- schreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-20, 6-20
Koppelin g • Controleer de werking.
• Smeer indien nodig de kabel.
• Controleer de vrije slag van de koppelingshendel.
• Stel indien nodig bij.
6-18
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag van de gasgreep af te stel-
len en de kabel en het kabelhuis te smeren. 6-15, 6-25
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig. 6-24
Aan drijfkettin g • Controleer of de ketting correct is aangespannen.
• Stel indien nodig bij.
• Controleer de conditie van de ketting.
• Smeer indien nodig.
6-22, 6-24
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig.
6-16, 6-18
Rem- en schakelped alen• Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten. 6-25
Rem- en koppelin gshen dels • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
6-26
ITEM CONTROLES PAGINA
UB08D1D0.book Page 2 Monday, September 7, 2015 2:41 PM

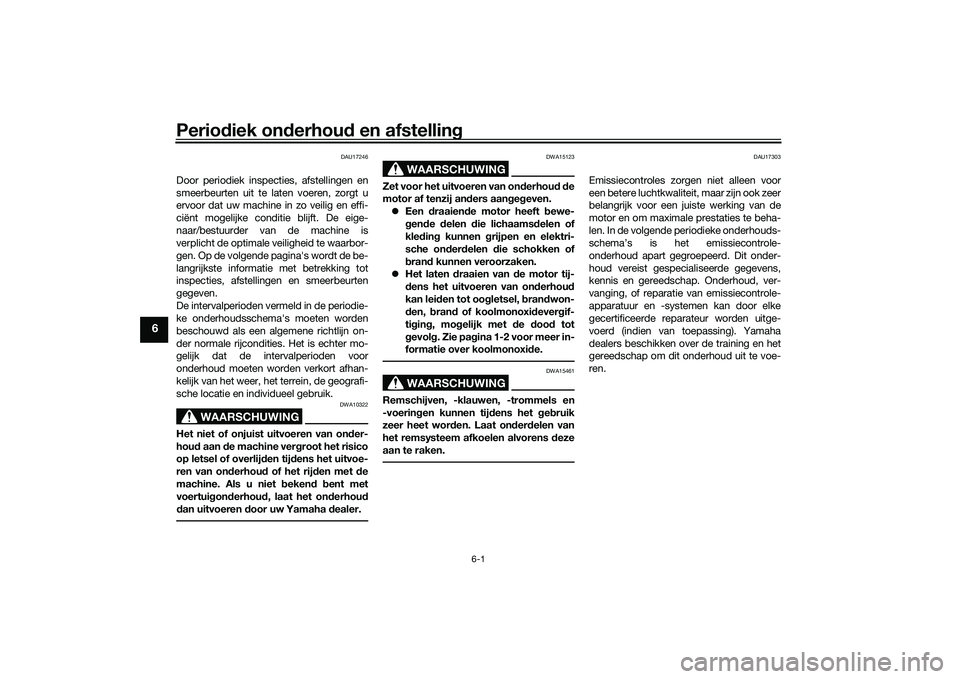

Periodiek on derhou d en afstelling
6-1
6
DAU17246
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina's wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema's moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van on der-
hou d aan d e machine ver groot het risico
op letsel of overlij den tij dens het uitvoe-
ren van on derhou d of het rij den met de
machine. Als u niet beken d b ent met
voertui gon derhou d, laat het on derhou d
d an uitvoeren d oor uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van on derhou d d e
motor af tenzij an ders aan geg even.
 Een draaien de motor heeft bewe-
g en de delen die lichaamsd elen of
kled ing kunnen grijpen en elektri-
sche on der delen die schokken of
b ran d kunnen veroorzaken.
 Het laten d raaien van d e motor tij-
d ens het uitvoeren van on derhou d
kan lei den tot oo gletsel, bran dwon-
d en, bran d of koolmonoxi dever gif-
ti g in g, mo gelijk met de dood tot
g evol g. Zie pa gina 1-2 voor meer in-
formatie over koolmonoxi de.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voerin gen kunnen tij dens het geb ruik
zeer heet wor den. Laat on der delen van
het remsysteem afkoelen alvorens deze
aan te raken.
DAU17303
Emissiecontroles zorgen niet alleen voor
een betere luchtkwalite it, maar zijn ook zeer
belangrijk voor een juiste werking van de
motor en om maximale prestaties te beha-
len. In de volgende periodieke onderhouds-
schema’s is het emissiecontrole-
onderhoud apart gegroepeerd. Dit onder-
houd vereist gespecialiseerde gegevens,
kennis en gereedschap. Onderhoud, ver-
vanging, of reparatie van emissiecontrole-
apparatuur en -systemen kan door elke
gecertificeerde reparateur worden uitge-
voerd (indien van toepassing). Yamaha
dealers beschikken over de training en het
gereedschap om dit onderhoud uit te voe-
ren.
UB08D1D0.book Page 1 Monday, September 7, 2015 2:41 PM

Periodiek on derhoud en afstelling
6-12
6
10. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motor-
olie, breng dan de olievuldop aan en
zet deze vast.OPMERKINGVeeg enige gemorste olie af nadat de motor
en het uitlaatsysteem zijn afgekoeld.LET OP
DCA11621
Om het slippen van de koppelin g te
voorkomen ( de motorolie smeert
immers ook de koppelin g) mo gen
g een chemische a dditieven worden
toe gevoe gd. Ge bruik geen oliën
met een “CD” dieselspecificatie of
oliën met een ho gere kwaliteit dan
g especificeer d. Ge bruik ook geen
oliën met een “ENERGY CONSER-
VING II” of ho gere aan dui din g. 
Zor g d at er g een verontreini gin gen
in het carter terecht komen.
11. Monteer het stroomlijnpaneel door de bouten aan te brengen.
12. Start de motor, laat deze een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.OPMERKINGNadat de motor is gestart moet het waar-
schuwingslampje oliedruk uitgaan.LET OP
DCA20860
Zet de motor direct af als het waarschu-
win gslampje olie druk knippert of blijft
b ran den en laat het voertui g controleren
d oor een Yamaha- dealer, zelfs als het
olieniveau in or de is.13. Zet de motor af en wacht een paar mi-
nuten tot de olie tot rust is gekomen.
Controleer dan het olieniveau en corri-
geer indien nodig.
DAU20071
KoelvloeistofVoor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU38176
Controleren van het koelvloeistofniveau1. Zet de machine op een vlakke onder- grond en houd deze rechtop.OPMERKINGHet koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud
is, temperatuurverschillen zijn name-
lijk van invloed op het niveau.
 Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistof-
niveau. Wanneer de machine iets
schuin staat, kan het niveau al foutief
worden afgelezen.2. Controleer het koelvloeistofniveau in
het reservoir.OPMERKINGHet koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-
niveau staan.
Aan bevolen motorolie:
Zie pagina 8-1.
Oliehoeveelhei d:
Olieverversing: 1.80 L (1.90 US qt, 1.58 Imp.qt)
Met verwijderen van oliefilterele-
ment: 2.10 L (2.22 US qt, 1.85 Imp.qt)
UB08D1D0.book Page 12 Monday, September 7, 2015 2:41 PM

Periodiek on derhou d en afstelling
6-23
6
2. Draai om de aandrijfketting strakker te
stellen de stelmoer aan beide zijden
van de achterbrug in de richting (a).
Stel de aandrijfketting losser door de
stelmoer aan beide zijden van de ach-
terbrug in de richting (b) te draaien en
dan het achterwiel naar voren te druk- ken.
LET OP: Een onjuiste ket-
tin gspannin g leid t tot over belastin g
van de motor en an dere essentiële
on der delen van d e machine en kan
resulteren in overslaan of breken
van de kettin g. Hou d om d it te voor-
komen de kettin gspannin g b innen
d e gespecificeer de waar den.
[DCA10572]
OPMERKINGGebruik voor een goede wieluitlijning de
uitlijnmerktekens aan beide zijden van de
achterbrug om zeker te zijn dat beide ket-
tingspanners dezelfde positie hebben.
3. Trek de asmoer en daarna de borg-
moeren aan met de voorgeschreven
aanhaalmomenten.
4. Zorg ervoor dat de kettingspanners in dezelfde stand staan, dat de spanning
van de aandrijfketting correct is en dat
de aandrijfketting soepel beweegt.
5. Breng de afdekkingen van de ketting- spanners aan.
1. Borgmoer
2. Afdekking kettingspanner
1. Wielasmoer
12
1
1. Stelmoer spanning aandrijfketting
1
(a)(b)
1. Uitlijnmerktekens
2. AandrijfkettingspannerAanhaalmomenten:Wielasmoer:
57 Nm (5.7 m·kgf, 41 ft·lbf)
Borgmoer: 16 Nm (1.6 m·kgf, 12 ft·lbf)
1
2
UB08D1D0.book Page 23 Monday, September 7, 2015 2:41 PM

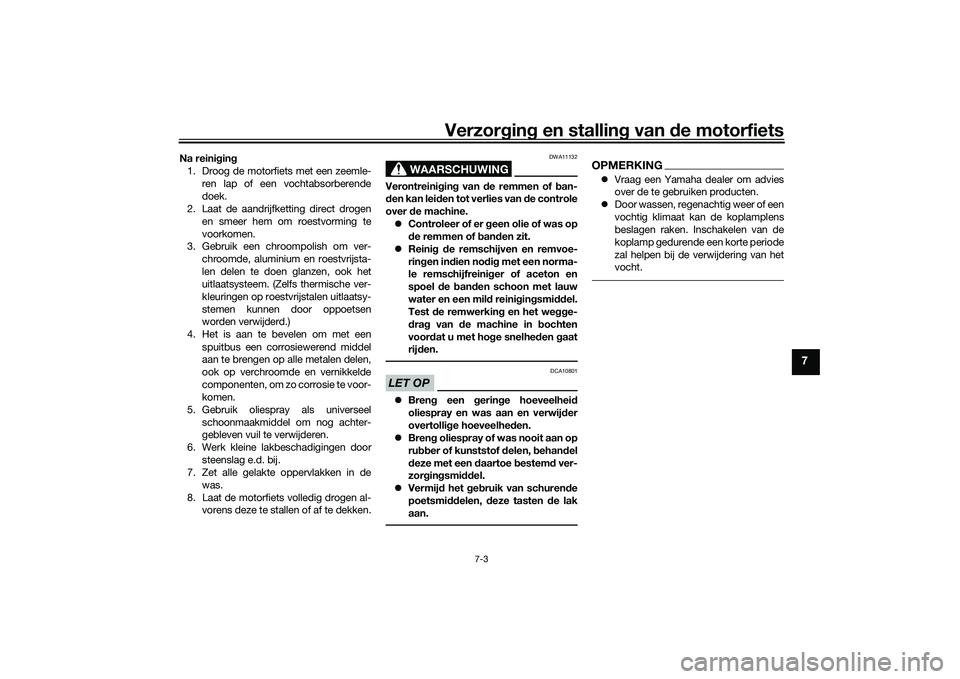

Verzorgin g en stallin g van de motorfiets
7-3
7
Na reini gin g
1. Droog de motorfiets met een zeemle- ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaatsy-
stemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel schoonmaakmiddel om nog achter-
gebleven vuil te verwijderen.
6. Werk kleine lakbeschadigingen door steenslag e.d. bij.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al- vorens deze te stallen of af te dekken.
WAARSCHUWING
DWA11132
Verontreini gin g van d e remmen of ban-
d en kan lei den tot verlies van de controle
over de machine.
 Controleer of er geen olie of was op
d e remmen of ban den zit.
 Reini g d e remschijven en remvoe-
rin gen in dien no dig met een norma-
le remschijfreini ger of aceton en
spoel de ban den schoon met lauw
water en een mil d reini gin gsmi ddel.
Test de remwerkin g en het wegge-
d ra g van d e machine in b ochten
voor dat u met ho ge snelhe den gaat
rij den.LET OP
DCA10801
 Bren g een g eringe hoeveelhei d
oliespray en was aan en verwij der
overtolli ge hoeveelhe den.
 Bren g oliespray of was nooit aan op
ru bber of kunststof d elen, behan del
d eze met een daartoe bestem d ver-
zor gin gsmi ddel.
 Vermij d het geb ruik van schuren de
poetsmi ddelen, deze tasten d e lak
aan.
OPMERKING Vraag een Yamaha dealer om advies
over de te gebruiken producten.
 Door wassen, regenachtig weer of een
vochtig klimaat kan de koplamplens
beslagen raken. Inschakelen van de
koplamp gedurende een korte periode
zal helpen bij de verwijdering van het
vocht.
