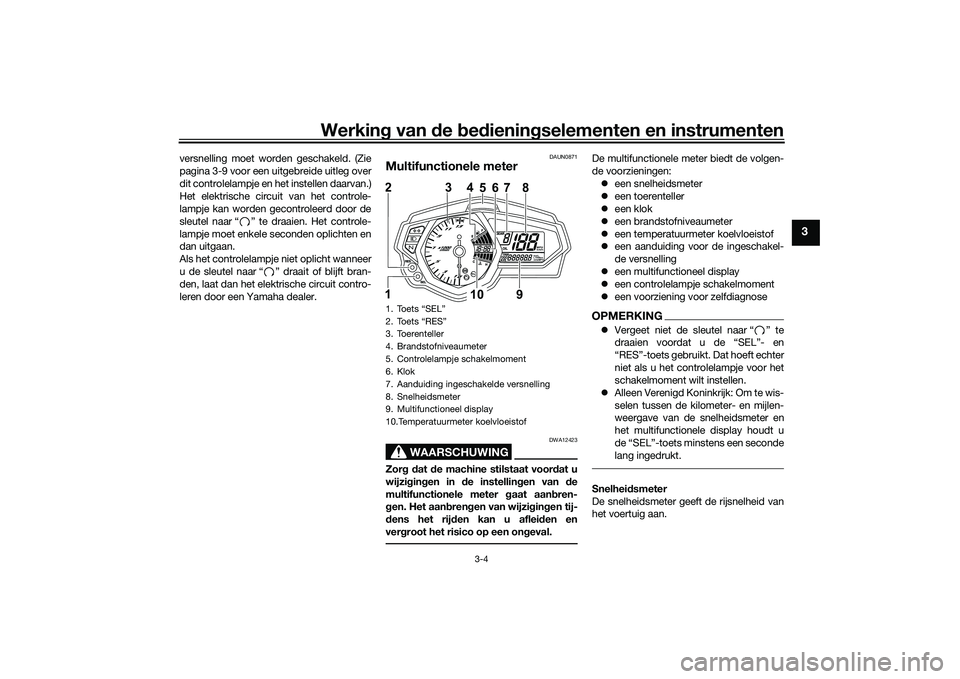

Werking van de bed ienin gselementen en instrumenten
3-4
3
versnelling moet worden geschakeld. (Zie
pagina 3-9 voor een uitgebreide uitleg over
dit controlelampje en het instellen daarvan.)
Het elektrische circuit van het controle-
lampje kan worden gecontroleerd door de
sleutel naar “ ” te draaien. Het controle-
lampje moet enkele seconden oplichten en
dan uitgaan.
Als het controlelampje niet oplicht wanneer
u de sleutel naar “ ” draait of blijft bran-
den, laat dan het elektrische circuit contro-
leren door een Yamaha dealer.
DAUN0871
Multifunctionele meter
WAARSCHUWING
DWA12423
Zor g d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter g aat aanbren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.
De multifunctionele meter biedt de volgen-
de voorzieningen:
 een snelheidsmeter
 een toerenteller
 een klok
 een brandstofniveaumeter
 een temperatuurmeter koelvloeistof
 een aanduiding voor de ingeschakel-
de versnelling
 een multifunctioneel display
 een controlelampje schakelmoment
 een voorziening voor zelfdiagnoseOPMERKINGVergeet niet de sleutel naar “ ” te
draaien voordat u de “SEL”- en
“RES”-toets gebruikt. Dat hoeft echter
niet als u het controlelampje voor het
schakelmoment wilt instellen.
 Alleen Verenigd Koninkrijk: Om te wis-
selen tussen de kilometer- en mijlen-
weergave van de snelheidsmeter en
het multifunctionele display houdt u
de “SEL”-toets minstens een seconde
lang ingedrukt.Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.
1. Toets “SEL”
2. Toets “RES”
3. Toerenteller
4. Brandstofniveaumeter
5. Controlelampje schakelmoment
6. Klok
7. Aanduiding ingeschakelde versnelling
8. Snelheidsmeter
9. Multifunctioneel display
10.Temperatuurmeter koelvloeistof
10
9
1 32
4
6
5
7
8
km/hkm/L
L/100kmMPHmileMPG
UB08D1D0.book Page 4 Monday, September 7, 2015 2:41 PM

Werking van de bed ienin gselementen en instrumenten
3-5
3
Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen
het ideale bereik houden.
Als de sleutel naar “ ” wordt gedraaid,
slaat de toerenteller uit tot het hoogste toe-
rental en keert daarna weer terug naar nul
om het elektrische circuit te testen.LET OP
DCA10032
Laat de motor niet draaien terwijl de toe-
renteller in de ro de zone wijst.
Ro de zone: 12500 tpm en ho ger
Klok
De klok wordt weergegeven als de sleutel
naar “ ” wordt gedraaid.
De klok instellen1. Draai de sleutel naar “ ”.
2. Houd de “SEL”-toets en de “RES”-
toets tegelijkertijd minstens twee se-
conden lang ingedrukt.
3. Als de urenaanduiding begint te knip-
peren, drukt u op de “RES”-toets om
de uren in te stellen.
4. Druk op de “SEL”-toets en de minu-
tenaanduiding zal gaan knipperen.
5. Druk op de “RES”-toets om de minu- ten in te stellen.
6. Druk op de “SEL”-toets en laat deze dan los om de klok te starten. Bran
dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is.
Als de sleutel naar “ ” wordt gedraaid,
slaan de segmenten van de brandstofni-
veaumeter eenmaal uit tot het hoogste ni-
veau en keren daarna terug naar het
huidige niveau om het elektrische circuit te
testen.
De displaysegmenten van de brandstofni-
veaumeter verdwijnen richting “E” (leeg)
naarmate het brandstofniveau verder daalt.
Als het laatste segment begint te knippe-
ren, dient u zo snel mogelijk te tanken.
OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als een storing
wordt gedetecteerd in het elektrische cir-
cuit, wordt de volgende cyclus herhaald
1. Toerenteller
2. Rode zone toerenteller
2
1
km/hkm/L
L/100kmMPHmileMPG
1. Klok
1
1. Brandstofniveaumeter
1
UB08D1D0.book Page 5 Monday, September 7, 2015 2:41 PM

Werking van de bed ienin gselementen en instrumenten
3-6
3
totdat de storing is verholpen: de segmen-
ten van de brandstofniveaumeter knippe-
ren acht keer en gaan dan gedurende
ongeveer drie seconden uit. Vraag in dat
geval een Yamaha dealer het elektrisch cir-
cuit te testen.Temperatuurmeter koelvloeistof
De temperatuurmeter koelvloeistof geeft de
temperatuur van de koelvloeistof aan.
Als de sleutel naar “ ” wordt gedraaid,
slaan de segmenten van de digitale tempe-
ratuurmeter koelvloeistof eenmaal uit tot de
hoogste temperatuur en keren daarna te-
rug naar “C” om het elektrische circuit te
testen. Als het laatste segment aan de rechterkant
knippert, stop dan het voertuig, stop ver-
volgens de motor en laat de motor afkoe-
len. (Zie pagina 6-37.)
LET OP
DCA10022
Laat
de motor niet d raaien terwijl deze
oververhit is.OPMERKINGDe koelvloeistoftemperatuur is afhankelijk
van de weersomstandigheden en de mo-
torbelasting.Aan dui din g in geschakel de versnellin gDeze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door “ ” en door het vrij-
standcontrolelampje.
Multifunctioneel
display
Het multifunctionele display toont de vol-
gende voorzieningen:  een kilometerteller
 twee rittellers
 een ritteller brandstofreserve
 een weergave huidig brandstofver-
bruik
 een weergave gemiddeld brandstof-
verbruik
 een ritteller olieverversing
 een indicator olieverversing
De kilometerteller toon t de totale afstand
die door de machine is afgelegd.
1. Temperatuurmeter koelvloeistof
1
1. Vrijstandcontrolelampje “ ”
2. Aanduiding ingeschakelde versnelling
1
2
1. Multifunctioneel display
MPH
km/h
km
1
UB08D1D0.book Page 6 Monday, September 7, 2015 2:41 PM

Werking van de bed ienin gselementen en instrumenten
3-11
3
2. Druk op de “SEL”-toets om het gese-
lecteerde helderheidsniveau te beves-
tigen. De instelfunctie voor het
controlelampje schakelmoment wordt
afgesloten en het multifunctionele dis-
play keert terug naar de standaard-
weergave.
Zelf dia gnosesysteem
Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
LET OP
DCA11591
Wanneer het d isplay een foutco de aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorscha de te voorkomen.
DAU1234H
StuurschakelaarsLinks
Rechts
1. Waarschuwingslampje motorstoring “ ”
2. Weergave foutcode
2
1
km/hMPH
1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
1. Noodstopschakelaar “ / ”
2. Startknop “ ”
4312
21
UB08D1D0.book Page 11 Monday, September 7, 2015 2:41 PM

Gebruik en belan grijke rij-informatie
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van de controle, met mo gelijk een
on geval of letsel tot gevol g.
DAU62513
OPMERKINGDit model is uitgerust met:
 een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dit geval
zal het display foutcode 30 aan te ge-
ven, maar dit is geen storing. Draai de
sleutel naar “ ” en vervolgens
naar “ ” om de foutcode te wissen.
Als u dat niet doet zal de motor niet
starten, ondanks dat de motor wordt
aangezwengeld als u op de startknop
drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU67610
Starten van d e motorDoor het startblokkeringssysteem is starten
alleen mogelijk als aan een van de volgen-
de voorwaarden is voldaan:
 De versnellingsbak staat in de vrij-
stand.
 De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-22 voor meer informatie.
1. Draai de sleutel naar “ ” en contro- leer of de noodstopschakelaar
op “ ” is gezet.
Het waarschuwingslampje motorsto-
ring moet een paar seconden gaan
branden en daarna uit gaan. LET OP:
Als het waarschuwin gslampje niet
uit gaat, laat dan het elektrisch cir-
cuit controleren door een Yamaha
d ealer.
[DCAT1121]
Het ABS-waarschuwingslampje moet
gaan branden als het contactslot op
“ON” wordt gezet en weer uitgaan zo-
dra met een snelheid van 10 km/h (6
mi/h) of hoger wordt gereden.
