ESP YAMAHA MT-03 2016 Manual de utilização (in Portuguese)

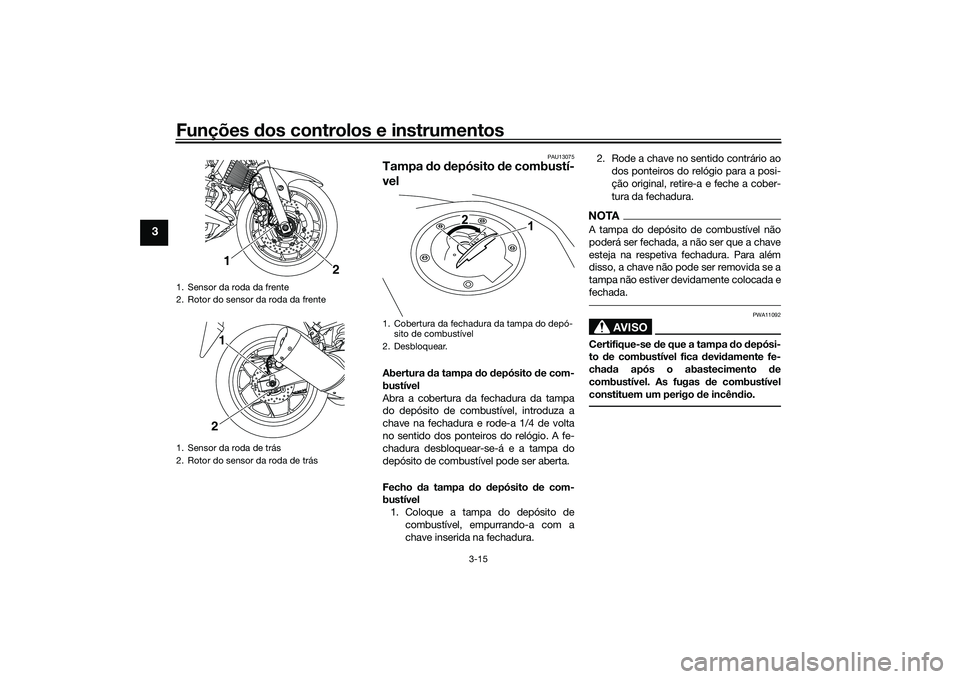

Funções dos controlos e instrumentos
3-15
3
PAU13075
Tampa do depósito de combustí-
velAbertura da tampa do depósito d e com-
bustível
Abra a cobertura da fechadura da tampa
do depósito de combustível, introduza a
chave na fechadura e rode-a 1/4 de volta
no sentido dos ponteiros do relógio. A fe-
chadura desbloquear-se-á e a tampa do
depósito de combustível pode ser aberta.
Fecho da tampa do depósito de com-
bustível
1. Coloque a tampa do depósito de combustível, empurrando-a com a
chave inserida na fechadura. 2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cober-
tura da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respetiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada e
fechada.
AVISO
PWA11092
Certifique-se de que a tampa do depósi-
to de combustível fica devi damente fe-
chad a após o abastecimento de
combustível. As fugas de combustível
constituem um perigo de incên dio.
1. Sensor da roda da frente
2. Rotor do sensor da roda da frente
1. Sensor da roda de trás
2. Rotor do sensor da roda de trás
2
1
1
2
1. Cobertura da fechadura da tampa do depó- sito de combustível
2. Desbloquear.
1
2
UB08P1P0.book Page 15 Monday, September 7, 2015 3:14 PM

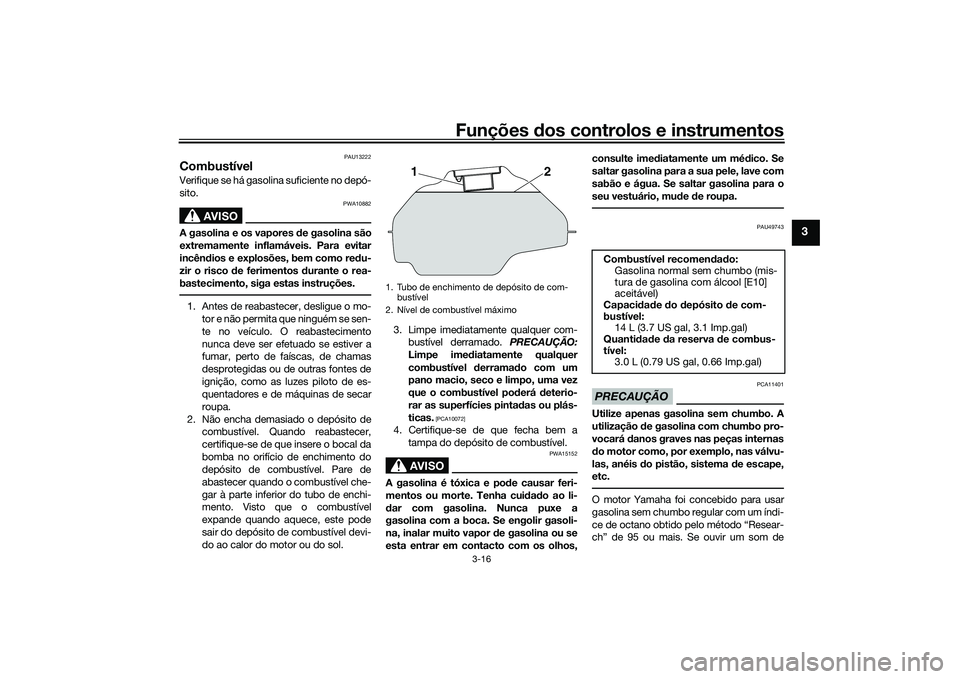

Funções dos controlos e instrumentos
3-16
3
PAU13222
CombustívelVerifique se há gasolina suficiente no depó-
sito.
AVISO
PWA10882
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incên dios e explosões, bem como re du-
zir o risco de ferimentos d urante o rea-
bastecimento, siga estas instruções.1. Antes de reabastecer, desligue o mo- tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efetuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol. 3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe ime diatamente qualquer
combustível derrama do com um
pano macio, seco e limpo, uma vez
que o combustível po derá deterio-
rar as superfícies pinta das ou plás-
ticas.
[PCA10072]
4. Certifique-se de que fecha bem a
tampa do depósito de combustível.
AVISO
PWA15152
A gasolina é tóxica e po de causar feri-
mentos ou morte. Tenha cui dad o ao li-
d ar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos, consulte ime
diatamente um méd ico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mu de de roupa.
PAU49743
PRECAUÇÃO
PCA11401
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
d o motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,
etc.O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 95 ou mais. Se ouvir um som de
1. Tubo de enchimento de depósito de com- bustível
2. Nível de combustível máximo
2
1
Combustível recomen dad o:
Gasolina normal se m chumbo (mis-
tura de gasolina com álcool [E10]
aceitável)
Capaci dad e do d epósito de com-
bustível: 14 L (3.7 US gal, 3.1 Imp.gal)
Quanti dad e da reserva de combus-
tível: 3.0 L (0.79 US gal, 0.66 Imp.gal)
UB08P1P0.book Page 16 Monday, September 7, 2015 3:14 PM

Funções dos controlos e instrumentos
3-17
3
batimento (ou sibilante), utilize gasolina de
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
Mistura de gasolina com álcool
Existem dois tipos de mistura de gasolina
com álcool: um contém etanol e outro con-
tém metanol. A mistura de gasolina com
etanol pode ser utilizada se o conteúdo
deste não exceder os 10% (E10). A mistura
de gasolina com metanol não é recomen-
dada pela Yamaha, pois pode danificar o
sistema de combustível ou causar proble-
mas ao nível das prestações do veículo.
PAU51172
Tubo de respiração e tubo de
d escarga do depósito de com-
bustívelAntes de utilizar o motociclo:
 Verifique as ligações dos tubos.
 Verifique se existem fendas ou danos
nos tubos e substitua-os caso seja
necessário.
 Certifique-se de que a extremidade
dos tubos não se encontra bloqueada
e, se necessário, limpe-a.
PAU13434
Conversor catalíticoEste modelo está equipado com um con-
versor catalítico no sistema de escape.
AVISO
PWA10863
O sistema de escape fica quente d epois
d a utilização. Para evitar risco de incên-
d io ou queima duras:
 não estacione o veículo junto de
materiais que possam constituir um
risco de incên dio, tais como erva ou
outros materiais que ar dam facil-
mente;
 estacione o veículo num local on de
não haja probabili dad e de peões ou
crianças tocarem no sistema de es-
cape quente;
 certifique-se de que o sistema d e
escape arrefeceu antes d e efetuar
qualquer trabalho de manutenção;
 não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolonga do pod e causar sobrea-
quecimento.
1. Tubo de descarga do depósito de combustí- vel
2. Tubo de respiração do depósito de combus- tível
2 1
UB08P1P0.book Page 17 Monday, September 7, 2015 3:14 PM

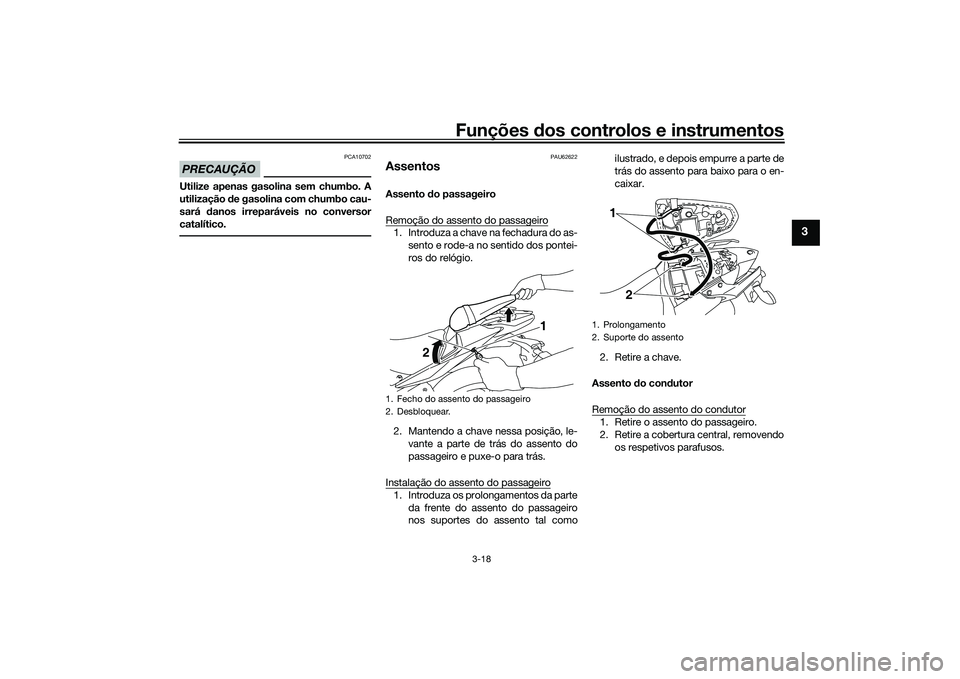

Funções dos controlos e instrumentos
3-18
3
PRECAUÇÃO
PCA10702
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversor
catalítico.
PAU62622
AssentosAssento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as- sento e rode-a no sentido dos pontei-
ros do relógio.
2. Mantendo a chave nessa posição, le- vante a parte de trás do assento do
passageiro e puxe-o para trás.
Instalação do assento do passageiro1. Introduza os prolongamentos da parte da frente do assento do passageiro
nos suportes do assento tal como ilustrado, e depois empurre a parte de
trás do assento para baixo para o en-
caixar.
2. Retire a chave.
Assento do con dutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Retire a cobertura central, removendo os respetivos parafusos.
1. Fecho do assento do passageiro
2. Desbloquear.
1
2
1. Prolongamento
2. Suporte do assento
1
2
UB08P1P0.book Page 18 Monday, September 7, 2015 3:14 PM

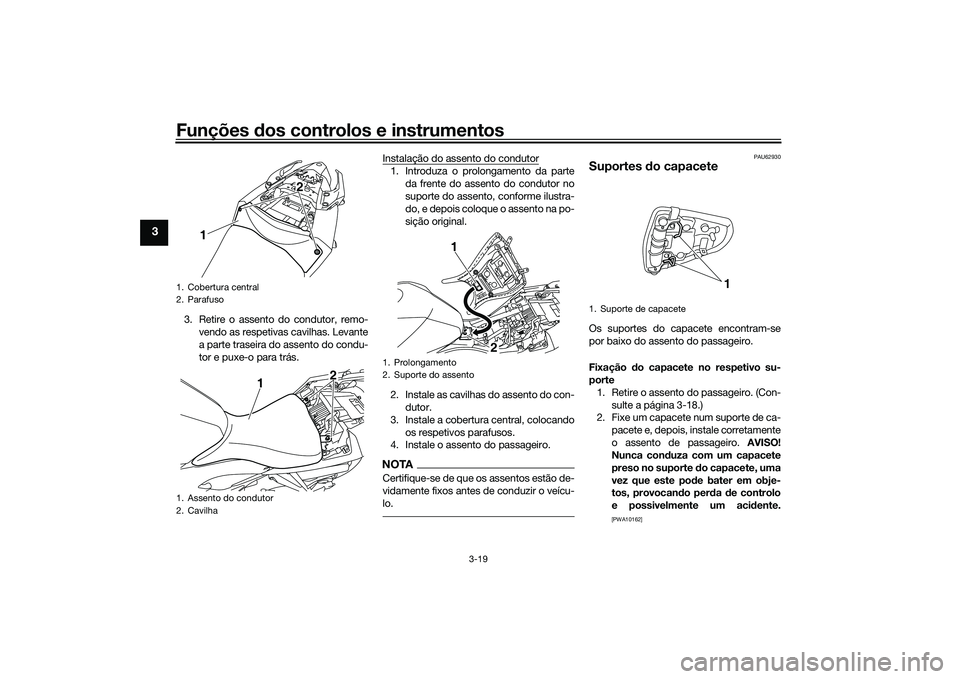

Funções dos controlos e instrumentos
3-19
3
3. Retire o assento do condutor, remo-
vendo as respetivas cavilhas. Levante
a parte traseira do assento do condu-
tor e puxe-o para trás. Instalação do assento do condutor
1. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento, conforme ilustra-
do, e depois coloque o assento na po-
sição original.
2. Instale as cavilhas do assento do con- dutor.
3. Instale a cobertura central, colocando os respetivos parafusos.
4. Instale o assento do passageiro.NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-
lo.
PAU62930
Suportes do capaceteOs suportes do capacete encontram-se
por baixo do assento do passageiro.
Fixação do capacete no respetivo su-
porte
1. Retire o assento do passageiro. (Con- sulte a página 3-18.)
2. Fixe um capacete num suporte de ca-
pacete e, depois, instale corretamente
o assento de passageiro. AVISO!
Nunca con duza com um capacete
preso no suporte d o capacete, uma
vez que este po de bater em obje-
tos, provocan do per da de controlo
e possivelmente um aci dente.
[PWA10162]
1. Cobertura central
2. Parafuso
1. Assento do condutor
2. Cavilha
1 2
1
2
1. Prolongamento
2. Suporte do assento
1
2
1. Suporte de capacete
1
UB08P1P0.book Page 19 Monday, September 7, 2015 3:14 PM

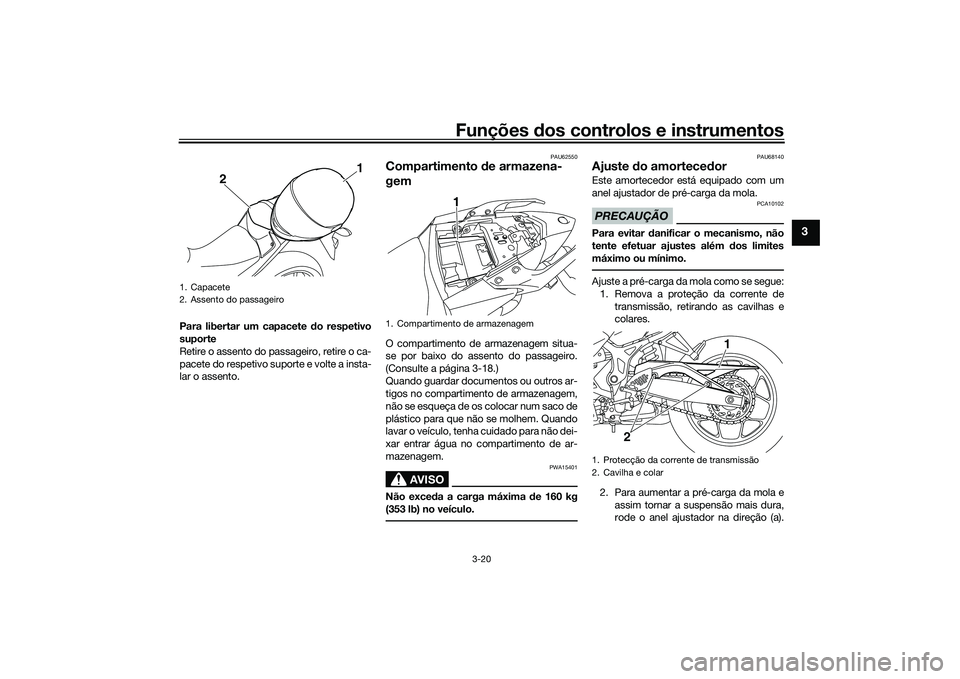

Funções dos controlos e instrumentos
3-20
3
Para libertar um capacete do respetivo
suporte
Retire o assento do passageiro, retire o ca-
pacete do respetivo suporte e volte a insta-
lar o assento.
PAU62550
Compartimento de armazena-
gemO compartimento de armazenagem situa-
se por baixo do assento do passageiro.
(Consulte a página 3-18.)
Quando guardar documentos ou outros ar-
tigos no compartimento de armazenagem,
não se esqueça de os colocar num saco de
plástico para que não se molhem. Quando
lavar o veículo, tenha cuidado para não dei-
xar entrar água no compartimento de ar-
mazenagem.
AVISO
PWA15401
Não exce da a carga máxima de 160 kg
(353 lb) no veículo.
PAU68140
Ajuste d o amortece dorEste amortecedor está equipado com um
anel ajustador de pré-carga da mola.PRECAUÇÃO
PCA10102
Para evitar d anificar o mecanismo, não
tente efetuar ajustes além dos limites
máximo ou mínimo.Ajuste a pré-carga da mola como se segue: 1. Remova a proteção da corrente de transmissão, retirando as cavilhas e
colares.
2. Para aumentar a pré-carga da mola e assim tornar a suspensão mais dura,
rode o anel ajustador na direção (a).
1. Capacete
2. Assento do passageiro
2 1
1. Compartimento de armazenagem
1
1. Protecção da corrente de transmissão
2. Cavilha e colar
2
1
UB08P1P0.book Page 20 Monday, September 7, 2015 3:14 PM

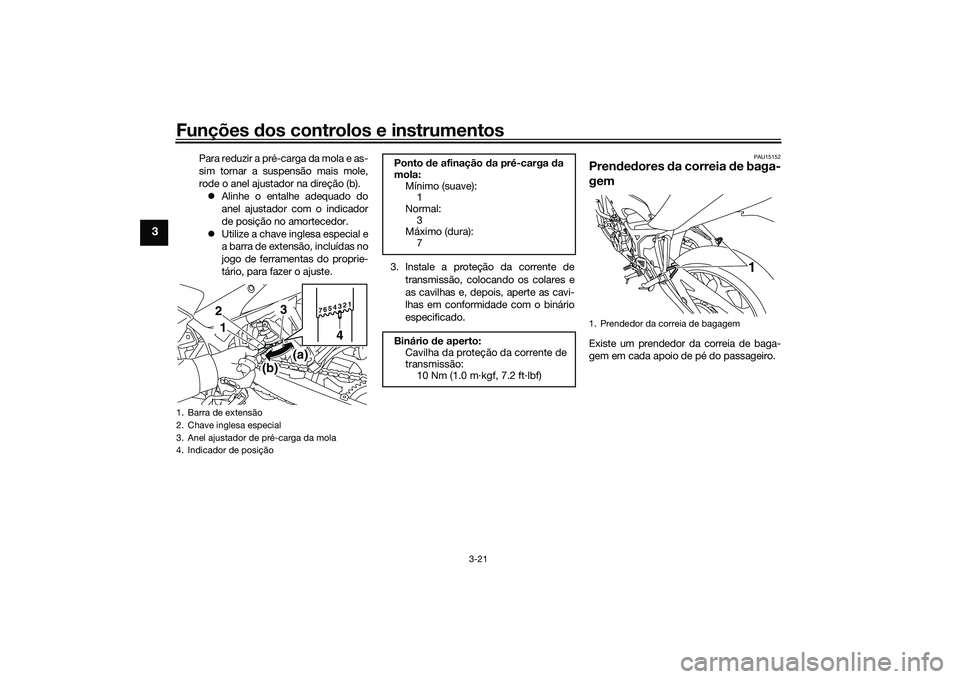

Funções dos controlos e instrumentos
3-21
3
Para reduzir a pré-carga da mola e as-
sim tornar a suspensão mais mole,
rode o anel ajustador na direção (b).
 Alinhe o entalhe adequado do
anel ajustador com o indicador
de posição no amortecedor.
 Utilize a chave inglesa especial e
a barra de extensão, incluídas no
jogo de ferramentas do proprie-
tário, para fazer o ajuste. 3. Instale a proteção da corrente de
transmissão, colocando os colares e
as cavilhas e, depois, aperte as cavi-
lhas em conformidade com o binário
especificado.
PAU15152
Pren ded ores da correia de baga-
gemExiste um prendedor da correia de baga-
gem em cada apoio de pé do passageiro.
1. Barra de extensão
2. Chave inglesa especial
3. Anel ajustador de pré-carga da mola
4. Indicador de posição
7 654321
4
(b)
(a)
3
21
Ponto
de afinação da pré-carga d a
mola:
Mínimo (suave):1
Normal:
3
Máximo (dura): 7
Binário d e aperto:
Cavilha da proteção da corrente de
transmissão: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Prendedor da correia de bagagem
1
UB08P1P0.book Page 21 Monday, September 7, 2015 3:14 PM

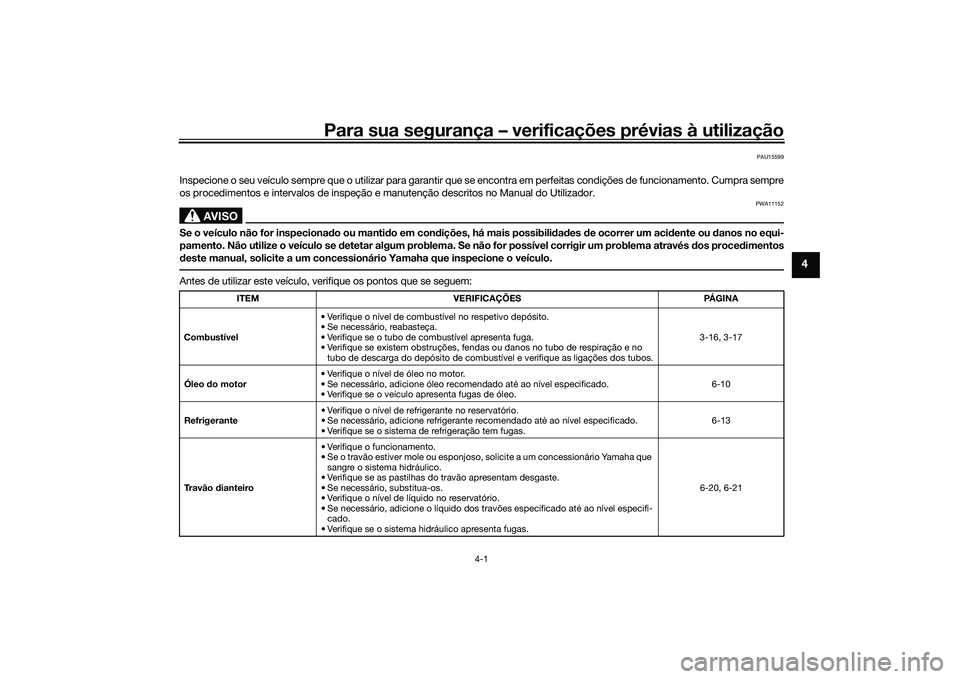

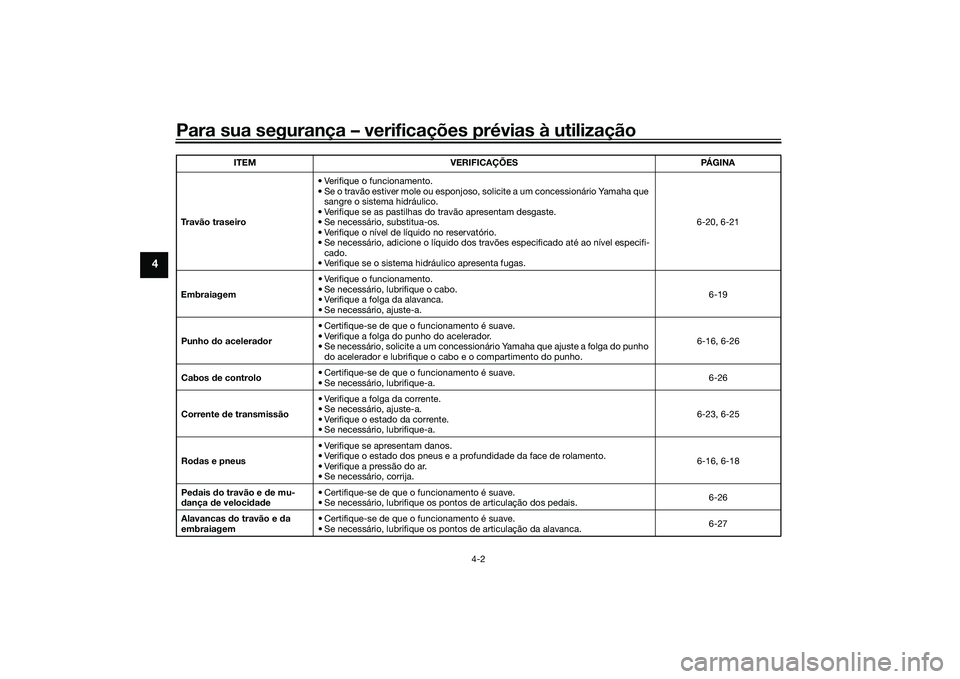

Para sua segurança – verificações prévias à utilização
4-1
4
PAU15599
Inspecione o seu veículo sempre que o utilizar para garantir que se encontra em perfeitas condições de funcionamento. Cumpra se mpre
os procedimentos e intervalos de inspeção e manutenção descritos no Manual do Utilizador.
AVISO
PWA11152
Se o veículo não for inspecionad o ou mantido em con dições, há mais possibili dad es de ocorrer um acid ente ou danos no equi-
pamento. Não utilize o veículo se detetar algum problema. Se não for possível corrigir um problema através dos proce dimentos
d este manual, solicite a um concessionário Yamaha que inspecione o veículo.Antes de utilizar este veículo, verifique os pontos que se seguem:
ITEM VERIFICAÇÕES PÁGINA
Combustível • Verifique o nível de combustível no respetivo depósito.
• Se necessário, reabasteça.
• Verifique se o tubo de combustível apresenta fuga.
• Verifique se existem obstruções, fendas ou danos no tubo de respiração e no
tubo de descarga do depósito de combustível e verifique as ligações dos tubos. 3-16, 3-17
Óleo d o motor • Verifique o nível de óleo no motor.
• Se necessário, adicione óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo. 6-10
Refrigerante • Verifique o nível de refrigerante no reservatório.
• Se necessário, adicione refrigerante recomendado até ao nível especificado.
• Verifique se o sistema de refrigeração tem fugas. 6-13
Travão dianteiro • Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-21
UB08P1P0.book Page 1 Monday, September 7, 2015 3:14 PM

Para sua segurança – verificações prévias à utilização
4-2
4
Travão traseiro• Verifique o funcionamento.
• Se o travão estiver mole ou esponjoso, solicite a um concessionário Yamaha que
sangre o sistema hidráulico.
• Verifique se as pastilhas do travão apresentam desgaste.
• Se necessário, substitua-os.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione o líquido dos travões especificado até ao nível especifi- cado.
• Verifique se o sistema hidráulico apresenta fugas. 6-20, 6-21
Embraiagem • Verifique o funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Se necessário, ajuste-a.
6-19
Punho do acelera dor • Certifique-se de que o funcionamento é suave.
• Verifique a folga do punho do acelerador.
• Se necessário, solicite a um concessionár
io Yamaha que ajuste a folga do punho
do acelerador e lubrifique o cabo e o compartimento do punho. 6-16, 6-26
Cabos de controlo • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique-a. 6-26
Corrente de transmissão • Verifique a folga da corrente.
• Se necessário, ajuste-a.
• Verifique o estado da corrente.
• Se necessário, lubrifique-a.
6-23, 6-25
Ro das e pneus • Verifique se apresentam danos.
• Verifique o estado dos pneus e a profundidade da face de rolamento.
• Verifique a pressão do ar.
• Se necessário, corrija.
6-16, 6-18
Pe dais do travão e de mu-
d ança de veloci dad e • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação dos pedais.
6-26
Alavancas do travão e da
embraiagem • Certifique-se de que o funcionamento é suave.
• Se necessário, lubrifique os pontos de articulação da alavanca.
6-27
ITEM VERIFICAÇÕES PÁGINA
UB08P1P0.book Page 2 Monday, September 7, 2015 3:14 PM

Manutenção periódica e ajustes
6-1
6
PAU17246
A inspeção, ajuste e lubrificação periódicos
manterão o seu veículo no estado mais se-
guro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor
do veículo. Os pontos mais importantes de
inspeção, ajuste e lubrificação do veículo
são explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da uti-
lização individual, os intervalos de manu-
tenção poderão ter de ser reduzidos.
AVISO
PWA10322
Se o veículo não for manti do em con di-
ções ou se a manutenção for efetuad a
incorretamente, o risco de ferimentos
ou morte po de ser maior d urante os pro-
ced imentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiariza do com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AVISO
PWA15123
Salvo especificação em contrário, desli-
gue o motor d urante os proce dimentos
d e manutenção.
 Um motor em funcionamento tem
peças em movimento que po dem
pren der-se a partes d o corpo ou ao
vestuário e componentes elétricos
que po dem provocar choques ou
incên dios.
 Se o motor estiver em funciona-
mento durante os proce dimentos
d e assistência po de provocar feri-
mentos oculares, queima duras, in-
cên dio ou intoxicação por
monóxi do de carbono – po den do
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxi do d e carbono.
AVISO
PWA15461
Os discos, pinças, cilin dros e revesti-
mentos dos travões pod em ficar muito
quentes durante a utilização. Para evitar
eventuais queima duras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17303
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção perió-
dica que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos dispo-
sitivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profis-
sional ou estabelecimento de reparação
devidamente certificado (caso aplicável).
Os concessionários Yamaha possuem a
formação e o equipamento necessários
para realizar estes serviços em particular.
UB08P1P0.book Page 1 Monday, September 7, 2015 3:14 PM
