Consignes de sécurité
1-4
1
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”. 
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids
ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins-
table. De tels accessoires peuvent également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for- cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
UB08F1F0.book Page 4 Friday, October 2, 2015 9:39 AM

Consignes de sécurité
1-5
1

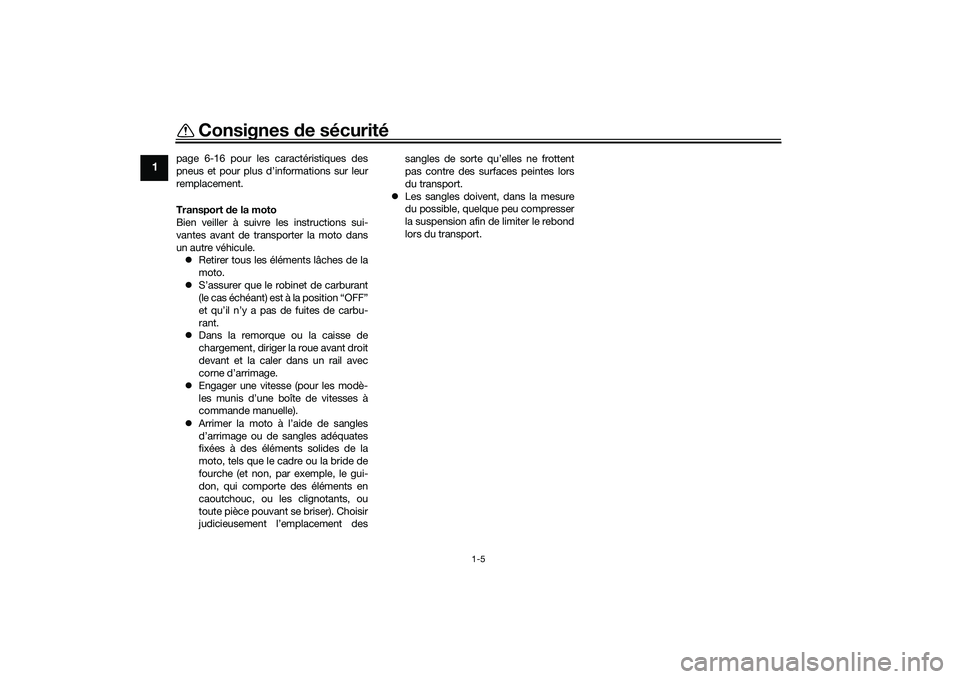

page 6-16 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.  Retirer tous les éléments lâches de la
moto.
 S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carbu-
rant.
 Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
 Engager une vitesse (pour les modè-
les munis d’une boîte de vitesses à
commande manuelle).
 Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
 Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.UB08F1F0.book Page 5 Friday, October 2, 2015 9:39 AM

Description
2-1
2
FAU10411

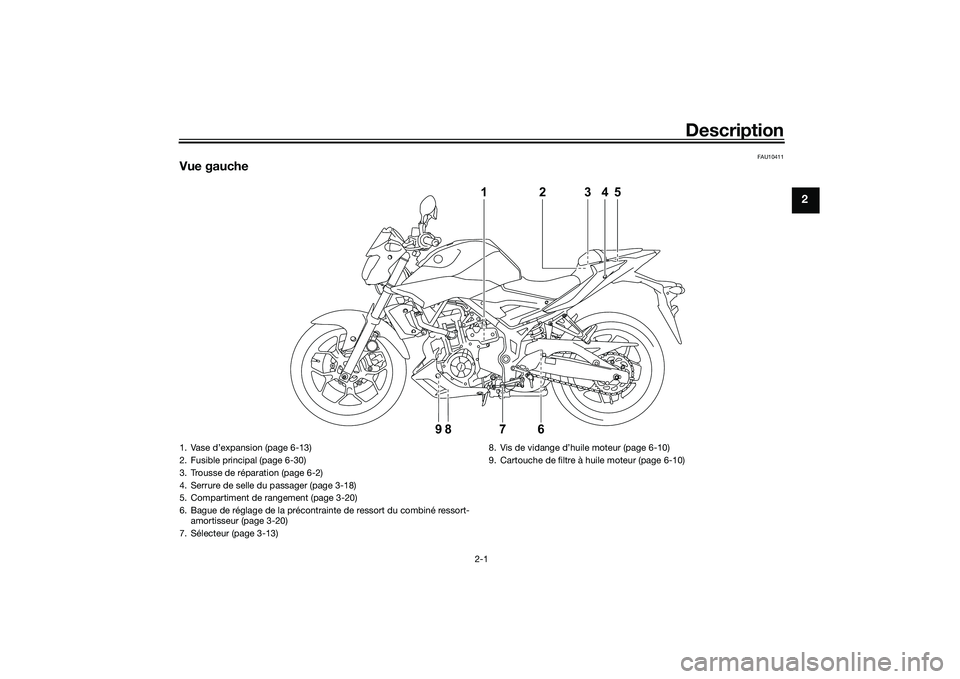

Vue gauche
176 2345
98
1. Vase d’expansion (page 6-13)
2. Fusible principal (page 6-30)
3. Trousse de réparation (page 6-2)
4. Serrure de selle du passager (page 3-18)
5. Compartiment de rangement (page 3-20)
6. Bague de réglage de la précontrainte de ressort du combiné ressort- amortisseur (page 3-20)
7. Sélecteur (page 3-13) 8. Vis de vidange d’huile moteur (page 6-10)
9. Cartouche de filtre à huile moteur (page 6-10)
UB08F1F0.book Page 1 Friday, October 2, 2015 9:39 AM

Description
2-2
2
FAU10421

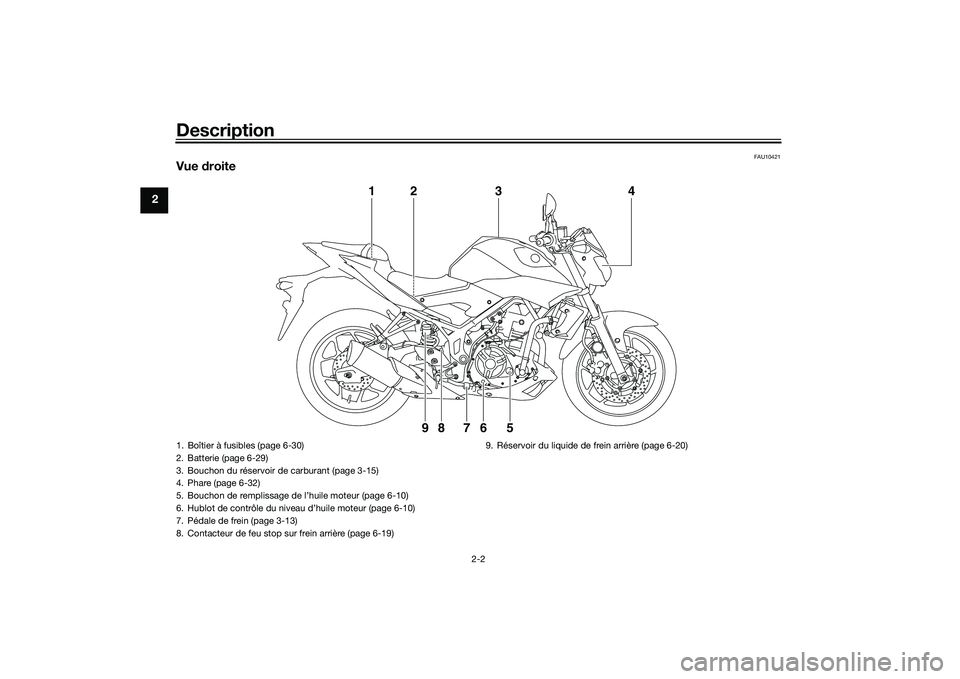

Vue droite
1
98 76 5
23
4
1. Boîtier à fusibles (page 6-30)
2. Batterie (page 6-29)
3. Bouchon du réservoir de carburant (page 3-15)
4. Phare (page 6-32)
5. Bouchon de remplissage de l’huile moteur (page 6-10)
6. Hublot de contrôle du niveau d’huile moteur (page 6-10)
7. Pédale de frein (page 3-13)
8. Contacteur de feu stop sur frein arrière (page 6-19)
9. Réservoir du liquide de frein arrière (page 6-20)UB08F1F0.book Page 2 Friday, October 2, 2015 9:39 AM

Description
2-3
2

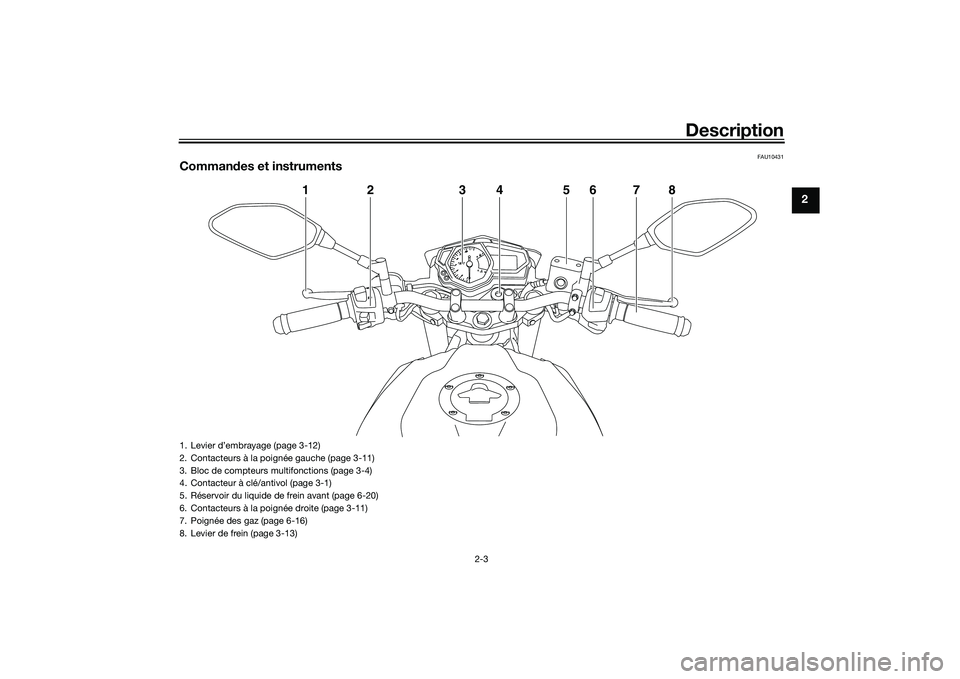

FAU10431
Commandes et instruments
1
2
3
4
5
6
7
8
1. Levier d’embrayage (page 3-12)
2. Contacteurs à la poig née gauche (page 3-11)
3. Bloc de compteurs multifonctions (page 3-4)
4. Contacteur à clé/antivol (page 3-1)
5. Réservoir du liquide de frein avant (page 6-20)
6. Contacteurs à la poignée droite (page 3-11)
7. Poignée des gaz (page 6-16)
8. Levier de frein (page 3-13)
UB08F1F0.book Page 3 Friday, October 2, 2015 9:39 AM

Commandes et instruments
3-1
3
FAU10462

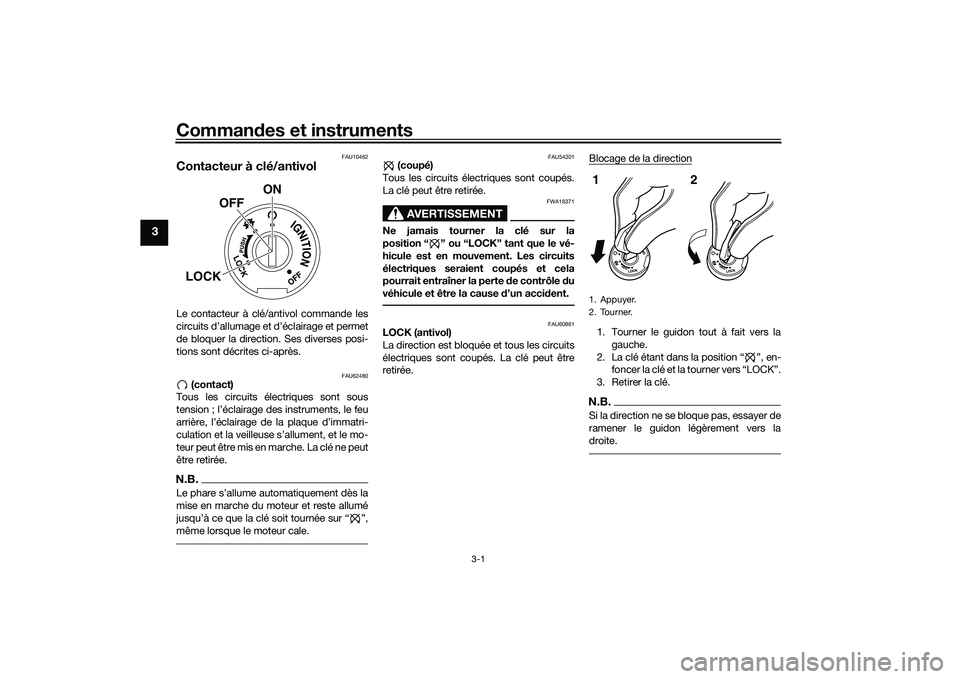

Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.
FAU62480
(contact)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, le feu
arrière, l’éclairage de la plaque d’immatri-
culation et la veilleuse s’allument, et le mo-
teur peut être mis en marche. La clé ne peut
être retirée.
N.B.Le phare s’allume automatiquement dès la
mise en marche du moteur et reste allumé
jusqu’à ce que la clé soit tournée sur “ ”,
même lorsque le moteur cale.
FAU54301
(coupé)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA16371
Ne jamais tourner la clé sur la
position “ ” ou “LOCK” tant que le vé-
hicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU60861
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée. Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “ ”, en- foncer la clé et la tourner vers “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
ON
OFF
LOCK
1. Appuyer.
2. Tourner.12
UB08F1F0.book Page 1 Friday, October 2, 2015 9:39 AM

Commandes et instruments
3-2
3

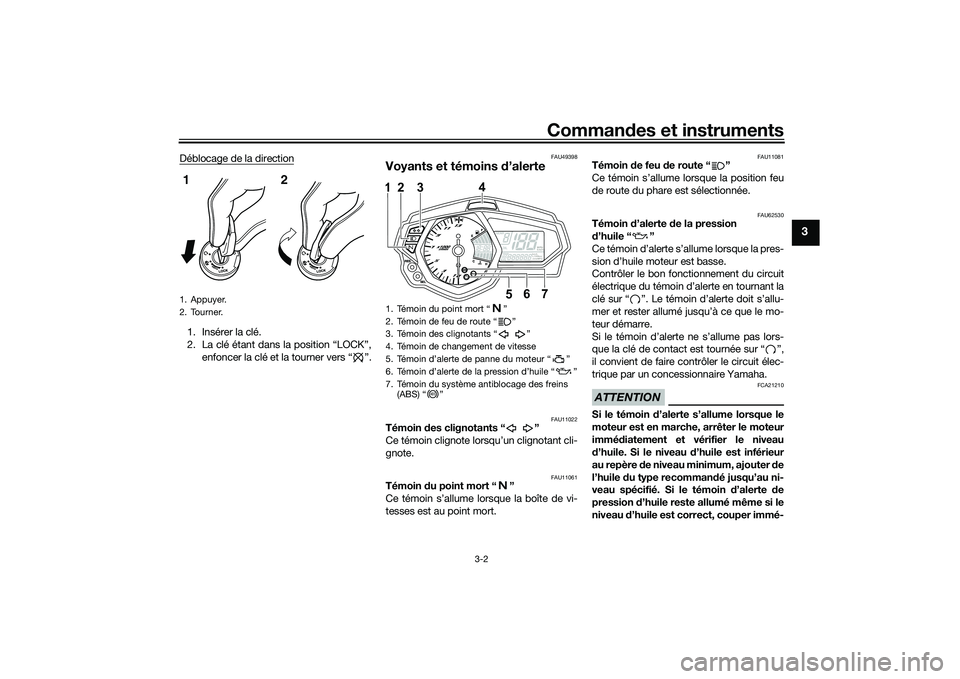

Déblocage de la direction1. Insérer la clé.
2. La clé étant dans la position “LOCK”,
enfoncer la clé et la tourner vers “ ”.
FAU49398
Voyants et témoins d’alerte
FAU11022
Témoin des clignotants “ ”
Ce témoin clignote lorsqu’un clignotant cli-
gnote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU62530
Témoin d’alerte de la pression
d ’huile “ ”
Ce témoin d’alerte s’allume lorsque la pres-
sion d’huile moteur est basse.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ ”. Le témoin d’alerte doit s’allu-
mer et rester allumé jusqu’à ce que le mo-
teur démarre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ ”,
il convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.ATTENTION
FCA21210
Si le témoin d’alerte s’allume lorsque le
moteur est en marche, arrêter le moteur
immé diatement et vérifier le niveau
d ’huile. Si le niveau d’huile est inférieur
au repère de niveau minimum, ajouter de
l’huile du type recomman dé jusqu’au ni-
veau spécifié. Si le témoin d’alerte de
pression d ’huile reste allumé même si le
niveau d’huile est correct, couper immé-
1. Appuyer.
2. Tourner.12
1. Témoin du point mort “ ”
2. Témoin de feu de route “ ”
3. Témoin des clignotants “ ”
4. Témoin de changement de vitesse
5. Témoin d’alerte de panne du moteur “ ”
6. Témoin d’alerte de la pression d’huile “ ”
7. Témoin du système antiblocage des freins
(ABS) “ ”
5
6
3
1
2
4
km/hkm/L
L/100km7MPHmileMPG
ABS
UB08F1F0.book Page 2 Friday, October 2, 2015 9:39 AM

Commandes et instruments
3-3
3
diatement le moteur et faire contrôler le
véhicule par un concessionnaire
Yamaha.N.B.Si le témoin d’alerte ne s’éteint pas après le
démarrage du moteur, vérifier le niveau
d’huile moteur et faire l’appoint si néces-
saire. (Voir page 6-10.)
Si le témoin d’alerte reste allumé après
l’appoint d’huile moteur, faire contrôler le
véhicule par un concessionnaire Yamaha.
FAU62790
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté dans le cir-
cuit électrique contrôlant le moteur. Dans
ce cas, il convient de faire vérifier le sys-
tème embarqué de diagnostic de pannes
par un concessionnaire Yamaha. (Les ex-
plications au sujet du système embarqué
de diagnostic de pannes se trouvent à la
page 3-11.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ ”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre. Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ ”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
N.B.Le témoin d’alerte de panne du moteur s’al-
lume lorsque le contacteur du démarreur
est actionné, mais ceci n’indique pas une
panne.
FAU51662
Témoin
d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :  ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
 s’allume ou clignote pendant la
conduite
 ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-14.)
AVERTISSEMENT
FWA16041
Si le témoin d ’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci- dessus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
roues ne se bloquent lors d’un freinage
d ’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.N.B.Si le contacteur du démarreur est enfoncé
pendant que le moteur tourne, le témoin
d’alerte du système ABS s’allume mais il ne
s’agit pas d’un dysfonctionnement.
FAU62470
Témoin de changement d e vitesse
Ce témoin peut être réglé de sorte à s’allu-
mer et s’éteindre à des régimes moteur
spécifiés, ce qui permet donc au pilote de
se rendre compte qu’il est temps de passer
ABS
UB08F1F0.book Page 3 Friday, October 2, 2015 9:39 AM

Commandes et instruments
3-4
3
à la vitesse supérieure. (Pour plus de détails
concernant ce témoin et ses réglages, se
reporter à la page 3-9.)
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé
sur “ ”. Le témoin devrait s’allumer pen-
dant quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ ” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
FAUN0871
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage d u bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec- tué pen
dant la con duite risque de dis-
traire et augmente ainsi les risques d’ac-
ci dents.
Le bloc de compteurs multifonctions est
composé des éléments suivants :
 un compteur de vitesse
 un compte-tours
 une montre
 un afficheur du niveau de carburant
 un afficheur de la température du li-
quide de refroidissement
 un afficheur du rapport engagé
 un écran multifonction
 un témoin de changement de vitesse
 un dispositif embarqué de diagnostic
de pannesN.B.Veiller à tourner la clé à la
position “ ” avant d’utiliser les bou-
to ns de sélection “SEL” et de remise à
zéro “RES”, excepté pour passer en
mode de commande du témoin de
changement de vitesse.
 R.-U. uniquement : Pour afficher la va-
leur aux compteurs (vitesse et multi-
fonction) en milles plutôt qu’en kilo-
mètres, il convient d’appuyer sur le
bouton de sélection “SEL” pendant au
moins une seconde.
1. Bouton “SEL”
2. Bouton “RES”
3. Compte-tours
4. Jauge de carburant
5. Témoin de changement de vitesse
6. Montre
7. Afficheur du rapport engagé
8. Compteur de vitesse
9. Écran multifonction
10.Afficheur de la température du liquide de re-
froidissement
10
9
1 32
4
6
5
7
8
km/hkm/L
L/100kmMPHmileMPG
UB08F1F0.book Page 4 Friday, October 2, 2015 9:39 AM

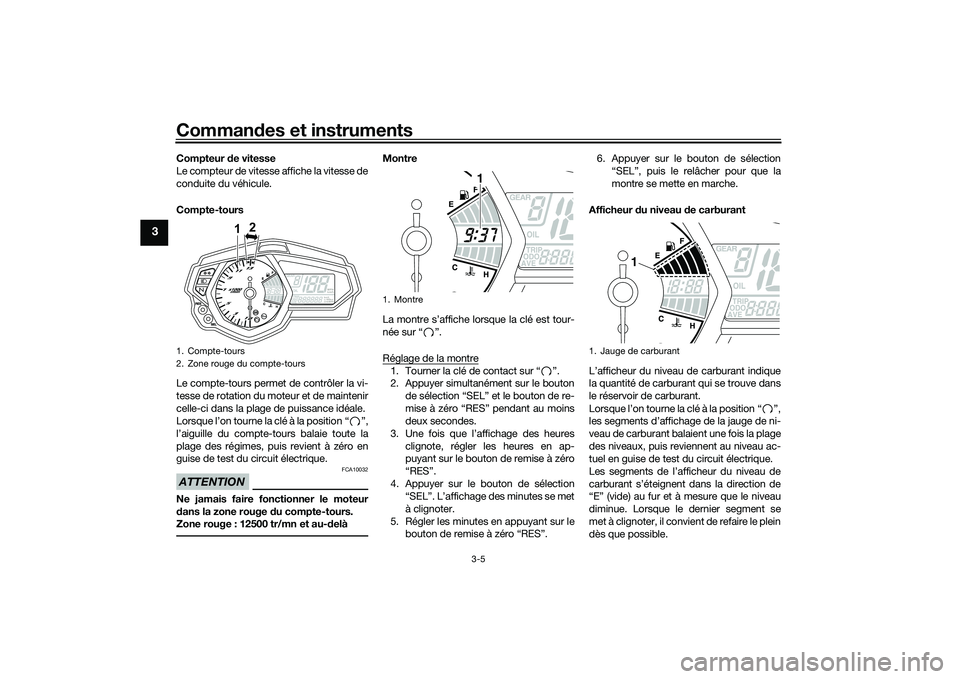

Commandes et instruments
3-5
3
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
Compte-tours
Le compte-tours permet de contrôler la vi-
tesse de rotation du moteur et de maintenir
celle-ci dans la plage de puissance idéale.
Lorsque l’on tourne la clé à la position “ ”,
l’aiguille du compte-tours balaie toute la
plage des régimes, puis revient à zéro en
guise de test du circuit électrique.ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
d ans la zone rouge d u compte-tours.
Zone rouge : 12500 tr/mn et au- delà
Montre
La montre s’affiche lorsque la clé est tour-
née sur “ ”.
Réglage de la montre1. Tourner la clé de contact sur “ ”.
2. Appuyer simultanément sur le bouton
de sélection “SEL” et le bouton de re-
mise à zéro “RES” pendant au moins
deux secondes.
3. Une fois que l’affichage des heures clignote, régler les heures en ap-
puyant sur le bouton de remise à zéro
“RES”.
4. Appuyer sur le bouton de sélection “SEL”. L’affichage des minutes se met
à clignoter.
5. Régler les minutes en appuyant sur le bouton de remise à zéro “RES”. 6. Appuyer sur le bouton de sélection
“SEL”, puis le relâcher pour que la
montre se mette en marche.
Afficheur du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant.
Lorsque l’on tourne la clé à la position “ ”,
les segments d’affichage de la jauge de ni-
veau de carburant balaient une fois la plage
des niveaux, puis reviennent au niveau ac-
tuel en guise de test du circuit électrique.
Les segments de l’afficheur du niveau de
carburant s’éteignent dans la direction de
“E” (vide) au fur et à mesure que le niveau
diminue. Lorsque le dernier segment se
met à clignoter, il convient de refaire le plein
dès que possible.
1. Compte-tours
2. Zone rouge du compte-tours
2
1
km/hkm/L
L/100kmMPHmileMPG
1. Montre
1
1. Jauge de carburant
1
UB08F1F0.book Page 5 Friday, October 2, 2015 9:39 AM
