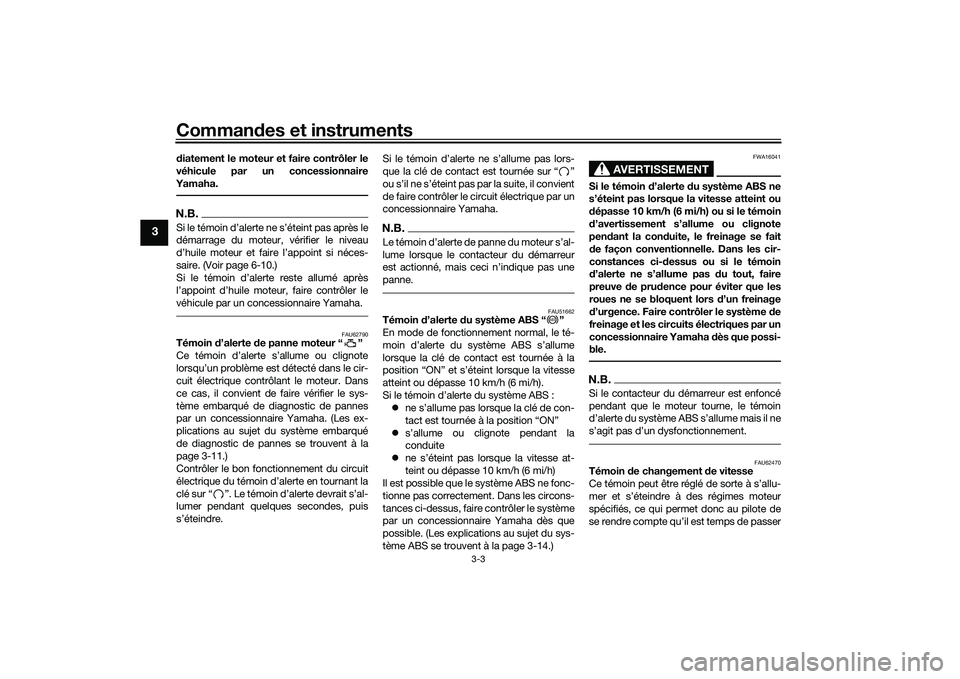

Commandes et instruments
3-3
3
diatement le moteur et faire contrôler le
véhicule par un concessionnaire
Yamaha.N.B.Si le témoin d’alerte ne s’éteint pas après le
démarrage du moteur, vérifier le niveau
d’huile moteur et faire l’appoint si néces-
saire. (Voir page 6-10.)
Si le témoin d’alerte reste allumé après
l’appoint d’huile moteur, faire contrôler le
véhicule par un concessionnaire Yamaha.
FAU62790
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté dans le cir-
cuit électrique contrôlant le moteur. Dans
ce cas, il convient de faire vérifier le sys-
tème embarqué de diagnostic de pannes
par un concessionnaire Yamaha. (Les ex-
plications au sujet du système embarqué
de diagnostic de pannes se trouvent à la
page 3-11.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ ”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre. Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ ”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.
N.B.Le témoin d’alerte de panne du moteur s’al-
lume lorsque le contacteur du démarreur
est actionné, mais ceci n’indique pas une
panne.
FAU51662
Témoin
d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :  ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
 s’allume ou clignote pendant la
conduite
 ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-14.)
AVERTISSEMENT
FWA16041
Si le témoin d ’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci- dessus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
roues ne se bloquent lors d’un freinage
d ’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.N.B.Si le contacteur du démarreur est enfoncé
pendant que le moteur tourne, le témoin
d’alerte du système ABS s’allume mais il ne
s’agit pas d’un dysfonctionnement.
FAU62470
Témoin de changement d e vitesse
Ce témoin peut être réglé de sorte à s’allu-
mer et s’éteindre à des régimes moteur
spécifiés, ce qui permet donc au pilote de
se rendre compte qu’il est temps de passer
ABS
UB08F1F0.book Page 3 Friday, October 2, 2015 9:39 AM

Commandes et instruments
3-4
3
à la vitesse supérieure. (Pour plus de détails
concernant ce témoin et ses réglages, se
reporter à la page 3-9.)
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé
sur “ ”. Le témoin devrait s’allumer pen-
dant quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ ” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
FAUN0871
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage d u bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec- tué pen
dant la con duite risque de dis-
traire et augmente ainsi les risques d’ac-
ci dents.
Le bloc de compteurs multifonctions est
composé des éléments suivants :
 un compteur de vitesse
 un compte-tours
 une montre
 un afficheur du niveau de carburant
 un afficheur de la température du li-
quide de refroidissement
 un afficheur du rapport engagé
 un écran multifonction
 un témoin de changement de vitesse
 un dispositif embarqué de diagnostic
de pannesN.B.Veiller à tourner la clé à la
position “ ” avant d’utiliser les bou-
to ns de sélection “SEL” et de remise à
zéro “RES”, excepté pour passer en
mode de commande du témoin de
changement de vitesse.
 R.-U. uniquement : Pour afficher la va-
leur aux compteurs (vitesse et multi-
fonction) en milles plutôt qu’en kilo-
mètres, il convient d’appuyer sur le
bouton de sélection “SEL” pendant au
moins une seconde.
1. Bouton “SEL”
2. Bouton “RES”
3. Compte-tours
4. Jauge de carburant
5. Témoin de changement de vitesse
6. Montre
7. Afficheur du rapport engagé
8. Compteur de vitesse
9. Écran multifonction
10.Afficheur de la température du liquide de re-
froidissement
10
9
1 32
4
6
5
7
8
km/hkm/L
L/100kmMPHmileMPG
UB08F1F0.book Page 4 Friday, October 2, 2015 9:39 AM

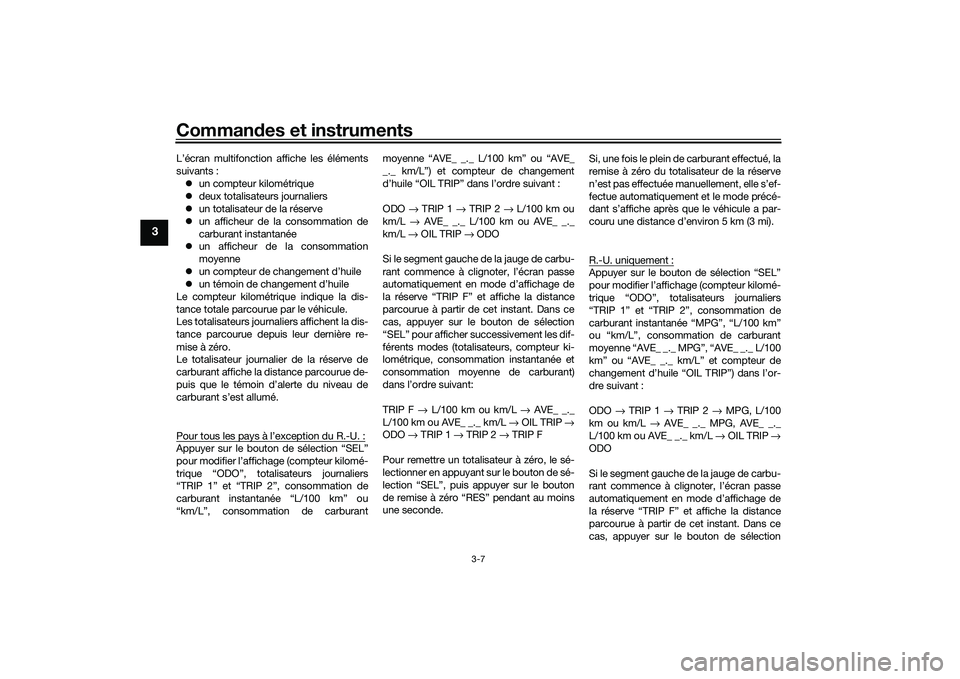

Commandes et instruments
3-7
3
L’écran multifonction affiche les éléments
suivants :
 un compteur kilométrique
 deux totalisateurs journaliers
 un totalisateur de la réserve
 un afficheur de la consommation de
carburant instantanée
 un afficheur de la consommation
moyenne
 un compteur de changement d’huile
 un témoin de changement d’huile
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule.
Les totalisateurs journaliers affichent la dis-
tance parcourue depuis leur dernière re-
mise à zéro.
Le totalisateur journalier de la réserve de
carburant affiche la distance parcourue de-
puis que le témoin d’alerte du niveau de
carburant s’est allumé.
Pour tous les pays à l’exception du R.-U. :Appuyer sur le bouton de sélection “SEL”
pour modifier l’affichage (compteur kilomé-
trique “ODO”, totalisateurs journaliers
“TRIP 1” et “TRIP 2”, consommation de
carburant instantanée “L/100 km” ou
“km/L”, consommation de carburant moyenne “AVE_ _._ L/100 km” ou “AVE_
_._ km/L”) et compteur de changement
d’huile “OIL TRIP” dans l’ordre suivant :
ODO
→ TRIP 1 → TRIP 2 → L/100 km ou
km/L → AVE_ _._ L/100 km ou AVE_ _._
km/L → OIL TRIP → ODO
Si le segment gauche de la jauge de carbu-
rant commence à clignoter, l’écran passe
automatiquement en mode d’affichage de
la réserve “TRIP F” et affiche la distance
parcourue à partir de cet instant. Dans ce
cas, appuyer sur le bouton de sélection
“SEL” pour afficher successivement les dif-
férents modes (totalisateurs, compteur ki-
lométrique, consommation instantanée et
consommation moyenne de carburant)
dans l’ordre suivant:
TRIP F → L/100 km ou km/L → AVE_ _._
L/100 km ou AVE_ _._ km/L → OIL TRIP →
ODO → TRIP 1 → TRIP 2 → TRIP F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SEL”, puis appuyer sur le bouton
de remise à zéro “RES” pendant au moins
une seconde. Si, une fois le plein de carburant effectué, la
remise à zéro du totalisateur de la réserve
n’est pas effectuée manuellement, elle s’ef-
fectue automatiquement et le mode précé-
dant s’affiche après que le véhicule a par-
couru une distance d’environ 5 km (3 mi).
R.-U. uniquement :
Appuyer sur le bouton de sélection “SEL”
pour modifier l’affichage (compteur kilomé-
trique “ODO”, totalisateurs journaliers
“TRIP 1” et “TRIP 2”, consommation de
carburant instantanée “MPG”, “L/100 km”
ou “km/L”, consommation de carburant
moyenne “AVE_ _._ MPG”, “AVE_ _._ L/100
km” ou “AVE_ _._ km/L” et compteur de
changement d’huile “OIL TRIP”) dans l’or-
dre suivant :
ODO
→ TRIP 1 → TRIP 2 → MPG, L/100
km ou km/L → AVE_ _._ MPG, AVE_ _._
L/100 km ou AVE_ _._ km/L → OIL TRIP →
ODO
Si le segment gauche de la jauge de carbu-
rant commence à clignoter, l’écran passe
automatiquement en mode d’affichage de
la réserve “TRIP F” et affiche la distance
parcourue à partir de cet instant. Dans ce
cas, appuyer sur le bouton de sélection
UB08F1F0.book Page 7 Friday, October 2, 2015 9:39 AM

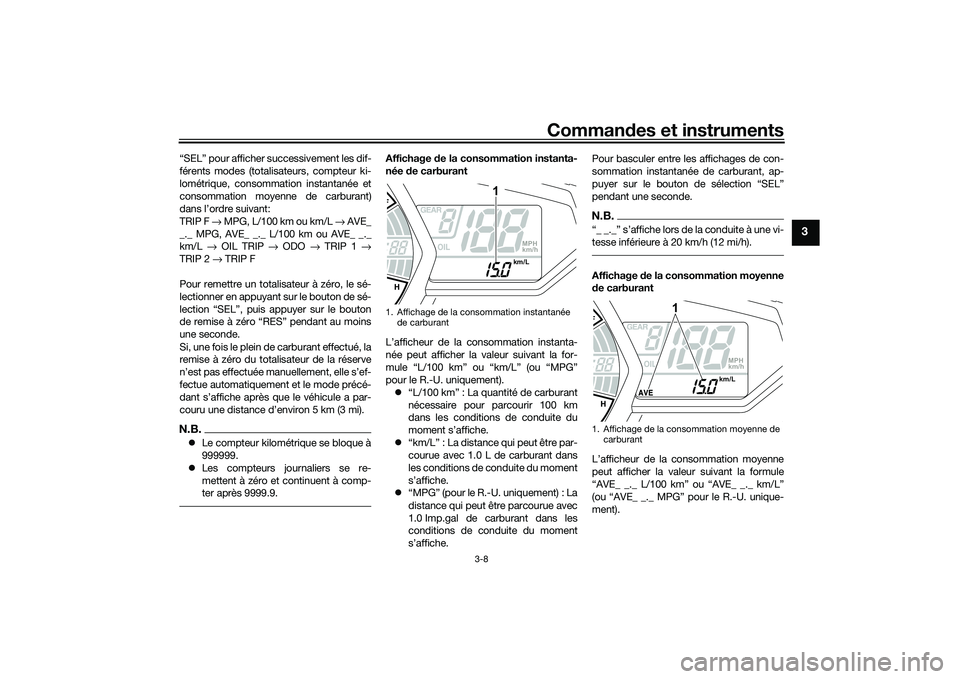

Commandes et instruments
3-8
3
“SEL” pour afficher successivement les dif-
férents modes (totalisateurs, compteur ki-
lométrique, consommation instantanée et
consommation moyenne de carburant)
dans l’ordre suivant:
TRIP F → MPG, L/100 km ou km/L → AVE_
_._ MPG, AVE_ _._ L/100 km ou AVE_ _._
km/L → OIL TRIP → ODO → TRIP 1 →
TRIP 2 → TRIP F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SEL”, puis appuyer sur le bouton
de remise à zéro “RES” pendant au moins
une seconde.
Si, une fois le plein de carburant effectué, la
remise à zéro du totalisateur de la réserve
n’est pas effectuée manuellement, elle s’ef-
fectue automatiquement et le mode précé-
dant s’affiche après que le véhicule a par-
couru une distance d’environ 5 km (3 mi).N.B. Le compteur kilométrique se bloque à
999999.
 Les compteurs journaliers se re-
mettent à zéro et continuent à comp-
ter après 9999.9.
Affichage de la consommation instanta-
née de carburant
L’afficheur de la consommation instanta-
née peut afficher la valeur suivant la for-
mule “L/100 km” ou “km/L” (ou “MPG”
pour le R.-U. uniquement).  “L/100 km” : La quantité de carburant
nécessaire pour parcourir 100 km
dans les conditions de conduite du
moment s’affiche.
 “km/L” : La distance qui peut être par-
courue avec 1.0 L de carburant dans
les conditions de conduite du moment
s’affiche.
 “MPG” (pour le R.-U. uniquement) : La
distance qui peut être parcourue avec
1.0 Imp.gal de carburant dans les
conditions de conduite du moment
s’affiche. Pour basculer entre les affichages de con-
sommation instantanée de carburant, ap-
puyer sur le bouton de sélection “SEL”
pendant une seconde.
N.B.“_ _._” s’affiche lors de la conduite à une vi-
tesse inférieure à 20 km/h (12 mi/h).Affichage
de la consommation moyenne
d e carburant
L’afficheur de la consommation moyenne
peut afficher la valeur suivant la formule
“AVE_ _._ L/100 km” ou “AVE_ _._ km/L”
(ou “AVE_ _._ MPG” pour le R.-U. unique-
ment).
1. Affichage de la consommation instantanée de carburant
MPH
km/h
km/L
1
1. Affichage de la consommation moyenne de carburant
MPH
km/h
km/L
1
UB08F1F0.book Page 8 Friday, October 2, 2015 9:39 AM

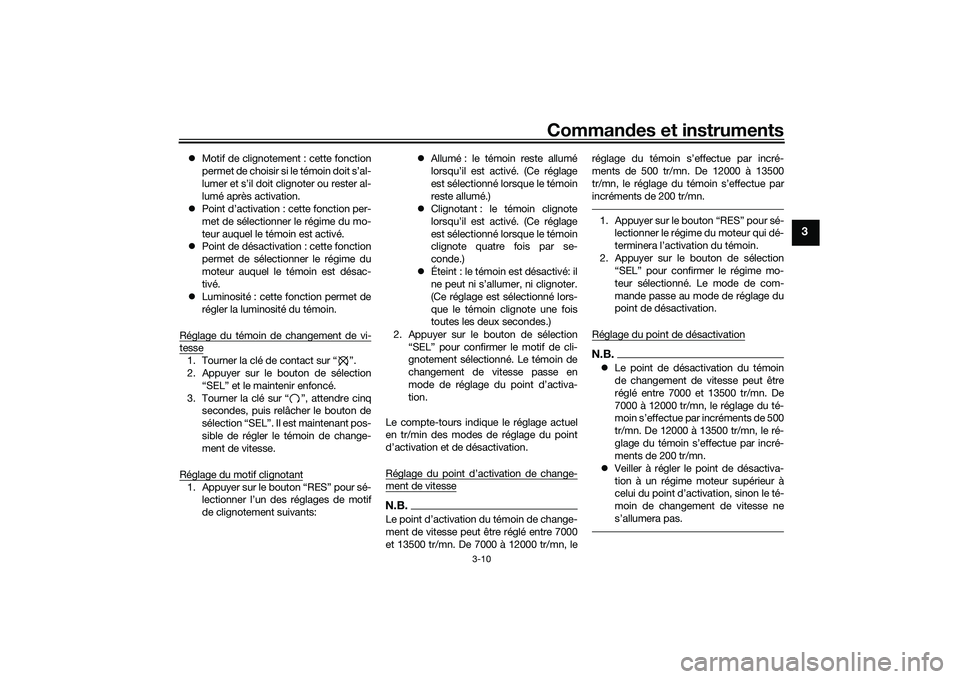

Commandes et instruments
3-10
3
 Motif de clignotement : cette fonction
permet de choisir si le témoin doit s’al-
lumer et s’il doit clignoter ou rester al-
lumé après activation.
 Point d’activation : cette fonction per-
met de sélectionner le régime du mo-
teur auquel le témoin est activé.
 Point de désactivation : cette fonction
permet de sélectionner le régime du
moteur auquel le témoin est désac-
tivé.
 Luminosité : cette fonction permet de
régler la lumino sité du témoin.
Réglage du témoin de changement de vi-tesse1. Tourner la clé de contact sur “ ”.
2. Appuyer sur le bouton de sélection “SEL” et le maintenir enfoncé.
3. Tourner la clé sur “ ”, attendre cinq secondes, puis relâcher le bouton de
sélection “SEL”. Il est maintenant pos-
sible de régler le témoin de change-
ment de vitesse.
Réglage du motif clignotant1. Appuyer sur le bouton “RES” pour sé- lectionner l’un des réglages de motif
de clignotement suivants: 
Allumé : le témoin reste allumé
lorsqu’il est activé. (Ce réglage
est sélectionné lorsque le témoin
reste allumé.)
 Clignotant : le témoin clignote
lorsqu’il est activé. (Ce réglage
est sélectionné lorsque le témoin
clignote quatre fois par se-
conde.)
 Éteint : le témoin est désactivé: il
ne peut ni s’allumer, ni clignoter.
(Ce réglage est sélectionné lors-
que le témoin clignote une fois
toutes les deux secondes.)
2. Appuyer sur le bouton de sélection “SEL” pour confirmer le motif de cli-
gnotement sélectionné. Le témoin de
changement de vitesse passe en
mode de réglage du point d’activa-
tion.
Le compte-tours indique le réglage actuel
en tr/min des modes de réglage du point
d’activation et de désactivation.
Réglage du point d’activation de change-
ment de vitesseN.B.Le point d’activation du témoin de change-
ment de vitesse peut être réglé entre 7000
et 13500 tr/mn. De 7000 à 12000 tr/mn, le réglage du témoin s’effectue par incré-
ments de 500 tr/mn. De 12000 à 13500
tr/mn, le réglage du témoin s’effectue par
incréments de 200 tr/mn.
1. Appuyer sur le bouton “RES” pour sé-
lectionner le régime du moteur qui dé-
terminera l’activation du témoin.
2. Appuyer sur le bouton de sélection “SEL” pour confirmer le régime mo-
teur sélectionné. Le mode de com-
mande passe au mode de réglage du
point de désactivation.
Réglage du point de désactivationN.B. Le point de désactivation du témoin
de changement de vitesse peut être
réglé entre 7000 et 13500 tr/mn. De
7000 à 12000 tr/mn, le réglage du té-
moin s’effectue par incréments de 500
tr/mn. De 12000 à 13500 tr/mn, le ré-
glage du témoin s’effectue par incré-
ments de 200 tr/mn.
 Veiller à régler le point de désactiva-
tion à un régime moteur supérieur à
celui du point d’activation, sinon le té-
moin de changement de vitesse ne
s’allumera pas.
UB08F1F0.book Page 10 Friday, October 2, 2015 9:39 AM

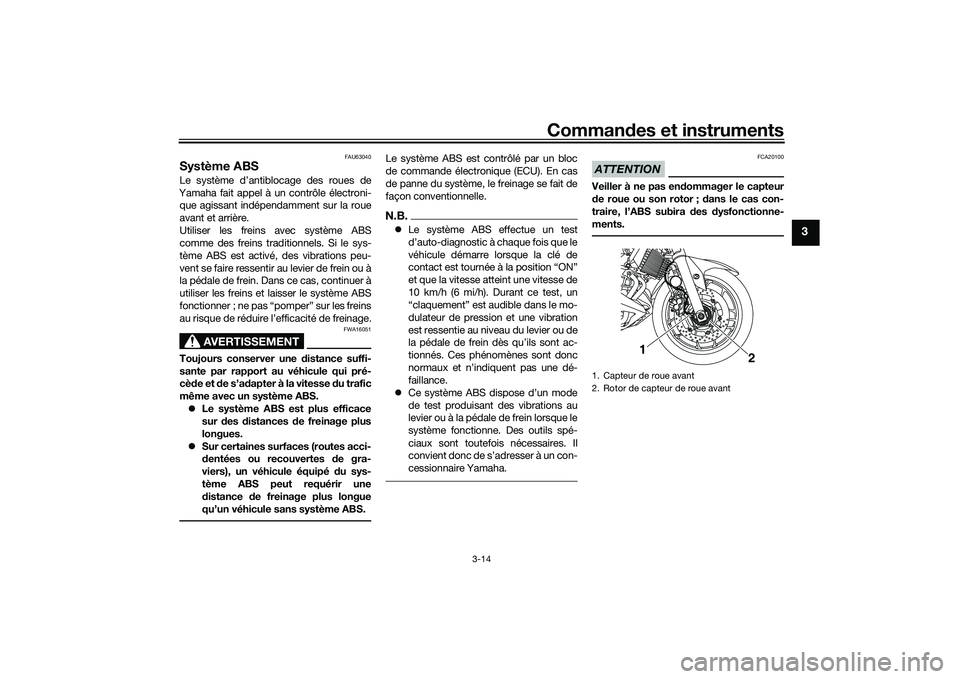

Commandes et instruments
3-14
3
FAU63040
Système ABSLe système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni- que agissant indépendamment sur la roue
avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations peu-
vent se faire ressentir au levier de frein ou à
la pédale de frein. Dans ce cas, continuer à
utiliser les freins et laisser le système ABS
fonctionner ; ne pas “pomper” sur les freins
au risque de réduire l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cè de et de s’ad apter à la vitesse du trafic
même avec un système ABS.  Le système ABS est plus efficace
sur des distances de freinage plus
longues.
 Sur certaines surfaces (routes acci-
dentées ou recouvertes de gra-
viers), un véhicule équipé du sys-
tème ABS peut requérir une
d istance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B. Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
“claquement” est audible dans le mo-
dulateur de pression et une vibration
est ressentie au niveau du levier ou de
la pédale de frein dès qu’ils sont ac-
tionnés. Ces phénomènes sont donc
normaux et n’indiquent pas une dé-
faillance.
 Ce système ABS dispose d’un mode
de test produisant des vibrations au
levier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires. Il
convient donc de s’adresser à un con-
cessionnaire Yamaha.
ATTENTION
FCA20100
Veiller à ne pas en dommager le capteur
d e roue ou son rotor ; dans le cas con-
traire, l’ABS subira des dysfonctionne-
ments.1. Capteur de roue avant
2. Rotor de capteur de roue avant
2
1
UB08F1F0.book Page 14 Friday, October 2, 2015 9:39 AM

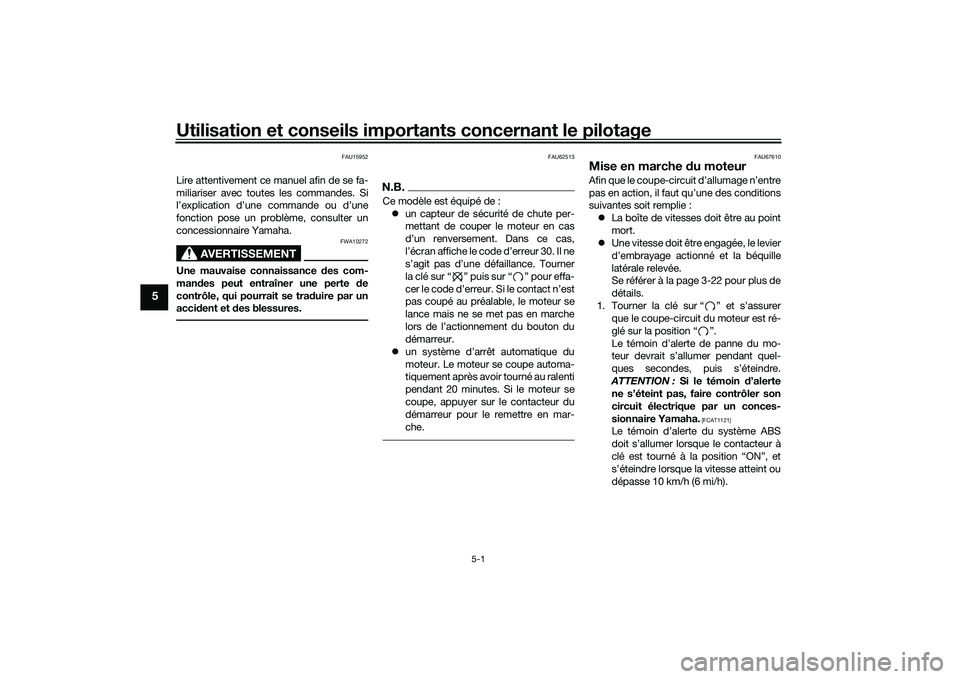

Utilisation et conseils importants concernant le pilotage
5-1
5
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
man des peut entraîner une perte de
contrôle, qui pourrait se trad uire par un
acci dent et d es blessures.
FAU62513
N.B.Ce modèle est équipé de :
 un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas,
l’écran affiche le code d’erreur 30. Il ne
s’agit pas d’une défaillance. Tourner
la clé sur “ ” puis sur “ ” pour effa-
cer le code d’erreur. Si le contact n’est
pas coupé au préalable, le moteur se
lance mais ne se met pas en marche
lors de l’actionnement du bouton du
démarreur.
 un système d’arrêt automatique du
moteur. Le moteur se coupe automa-
tiquement après avoir tourné au ralenti
pendant 20 minutes. Si le moteur se
coupe, appuyer sur le contacteur du
démarreur pour le remettre en mar-
che.
FAU67610
Mise en marche du moteurAfin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
 La boîte de vitesses doit être au point
mort.
 Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille
latérale relevée.
Se référer à la page 3-22 pour plus de
détails.
1. Tourner la clé sur “ ” et s’assurer que le coupe-circuit du moteur est ré-
glé sur la position “ ”.
Le témoin d’alerte de panne du mo-
teur devrait s’allumer pendant quel-
ques secondes, puis s’éteindre.
ATTENTION : Si le témoin d ’alerte
ne s’éteint pas, faire contrôler son
circuit électrique par un conces-
sionnaire Yamaha.
[FCAT1121]
Le témoin d’alerte du système ABS
doit s’allumer lorsque le contacteur à
clé est tourné à la position “ON”, et
s’éteindre lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h).
UB08F1F0.book Page 1 Friday, October 2, 2015 9:39 AM

Caractéristiques
8-1
8
Dimensions:Longueur hors tout:2090 mm (82.3 in)
Largeur hors tout:
745 mm (29.3 in)
Hauteur hors tout: 1035 mm (40.7 in)
Hauteur de la selle: 780 mm (30.7 in)
Empattement:
1380 mm (54.3 in)
Garde au sol: 160 mm (6.30 in)
Rayon de braquage minimum: 2.7 m (8.86 ft)Poi ds:Poids à vide:
168 kg (370 lb)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de commande des soupapes: Double ACT
Disposition du ou des cylindres:
En ligne
Nombre de cylindres: Bicylindre
Cylindrée: 321 cm3
Alésage × course:
68.0 × 44.1 mm (2.68 × 1.74 in) Taux de compression:
11.2 : 1
Système de démarrage: Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:YAMALUBE
Viscosités SAE:
10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile:
1.80 L (1.90 US qt, 1.58 Imp.qt)
Avec dépose du filtre à huile: 2.10 L (2.22 US qt, 1.85 Imp.qt)Quantité de liqui de de refroi dissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
0.96 L (1.01 US qt, 0.84 Imp.qt)Filtre à air:Élément du filtre à air:Élément en papier huiléCarburant:Carburant recommandé:Essence ordinaire sans plomb (essence-
alcool [E10] acceptable)
Capacité du réservoir: 14 L (3.7 US gal, 3.1 Imp.gal) Quantité de la réserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification: 2MS2 00Bougie(s):Fabricant/modèle:NGK/CR8E
Écartement des électrodes: 0.7–0.8 mm (0.028–0.031 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:
3.043 (70/23)
Transmission finale: Chaîne
Taux de réduction secondaire: 3.071 (43/14)
Type de boîte de vitesses:
Prise constante, 6 rapports
Rapport de démultiplication:
1
re:2.500 (35/14)
2e: 1.824 (31/17)
3e: 1.348 (31/23)
4e: 1.087 (25/23)
UB08F1F0.book Page 1 Friday, October 2, 2015 9:39 AM
