YAMAHA MT-07 2014 Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-32
6
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren. 4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU59881
Scheinwerferlampe auswech-
selnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10651
Darauf achten, fol gen de Teile nicht zu
b eschäd ig en:
 Scheinwerferlampe
S chweiß- un d Fettspuren auf dem
Glas beeinträchti gen die Leucht-
kraft un d Le bens dauer der Lampe.
Deshal b d en Glaskol ben der
S cheinwerferlampe nicht mit d en
Fin gern berühren. Verunreini gun-
g en der Scheinwerferlampe mit ei-
nem mit Alkohol o der Ver dünner
an gefeuchteten Tuch entfernen.
 Streuschei be
Keinerlei Aufkle ber o der Folien an
d er Streuschei be an brin gen.
Die vor geschrie bene Lampen-Be-
zeichnun g (Leistun g) un bed in gt be-
ac

hten.
Vor geschrieb ene Sicherun gen:
Hauptsicherung:
30.0 A
Nebenverbrauchersicherung: 2.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung: 10.0 A
Parkleuchten-Sicherung: 7.5 A
Kühlerlüftersicherung:
10.0 A
Sicherung des ABS-Motors: MT07A 30.0 A
ABS-Magnetventilsicherung: MT07A 20.0 A
Sicherung des Kraftstoffeinspritz-
Systems: 10.0 A
Sicherung des ABS-Kontrolleinheit:
MT07A 7.5 A
Zusatzsicherung: 7.5 A
U1WSG0G0.book Page 32 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-33
6
1. Den Scheinwerfereinsatz abschrau-
ben, indem an beiden Seiten die
Schraube und die Unterlegscheibe
entfernt werden. 2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
3. Den Lampenhalter aushängen, dann die durchgebrannte Lampe heraus-
nehmen. 4. Eine neue Scheinwerferlampe einset-
zen, dann mit dem Lampenhalter si-
chern.
5. Die Lampenschutzkappe aufsetzen, dann den Steckverbinder einstecken.
6. Den Scheinwerfereinsatz aufsetzen (siehe Abbildung) und dann die Unter-
legscheibe und die Schraube an bei-
den Seiten anbringen.1. Den Glasteil der Lampe nicht berühren.
1. Schraube und Unterlegscheibe1
1. Schraube und Unterlegscheibe
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
11
2
1. Halterung der Scheinwerferlampe
2. Scheinwerferlampe
2
1
U1WSG0G0.book Page 33 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-34
6
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU24182
Rücklicht/BremslichtDieses Modell ist mit LED-Rück-
licht/Bremslicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24205
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau- ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen.1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
1
2
1
U1WSG0G0.book Page 34 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-35
6
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schrau be nicht
ü b ermäßi g anziehen, da sonst d ie
S treuschei be brechen kann.
[GCA11192] GAU59890
Kennzeichenleuchten-Lampe
auswechseln1. Die Kennzeichenbeleuchtung durch
Entfernen der Muttern, Unterlegschei-
ben und Distanzhülsen ausbauen und
dann die Kennzeichenbeleuchtungs-
Lampenfassung (zusammen mit der
Lampe) herausziehen.
2. Die durchgebrannte Lampe heraus- ziehen. 3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Lampenfassung (zusammen mit
der Lampe) hineindrücken und dann
die Kennzeichenbeleuchtung mit den
Muttern, Unterlegscheiben und Dis-
tanzhülsen wieder einbauen.1. Kennzeichenbeleuchtungsanlage
2. Muffe
3. Unterlegscheibe
4. Mutter
5. Lampenfassung der Kennzeichenbeleuch-tung
1
22
53
4
3
4
1. Lampe der Kennzeichenbeleuchtung
1
U1WSG0G0.book Page 35 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-36
6
GAU46405
S tan dlichtlampe auswechselnEine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-32.)
2. Die Fassung samt Standlichtlampe gegen den Uhrzeigersinn herausdre-
hen.
3. Die defekte Lampe aus der Fassung herausziehen. 4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Den Scheinwerfereinsatz festschrau- ben.
GAU24351
Motorra d auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer

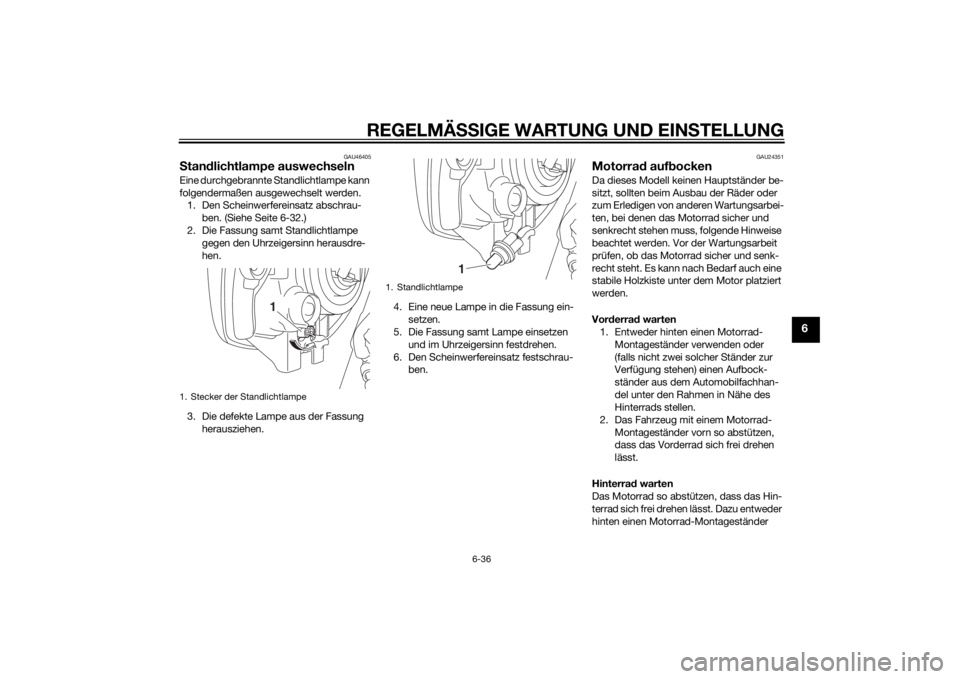

1. Stecker der Standlichtlampe
1
1. Standlichtlampe
1
U1WSG0G0.book Page 36 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-37
6
verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
GAU44792
Vor derra d (für Mo delle ohne
AB S)
WARNUNG
GWA14841
AB S-Mo dellenrä der müssen von einem
Yamaha-Hän dler entfernt un d montiert
wer den.
GAU59931
Vor derra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.1. Die Vorderachs-Klemmschraube, dann die Radachse und die Bremssat-
tel-Schrauben lockern. 2. Das Vorderrad vom Boden abheben,
dabei das Verfahren im vorherigen
Abschnitt “Motorrad aufbocken” be-
achten.
3. Den linken Bremsschlauchhalter ab- schrauben.

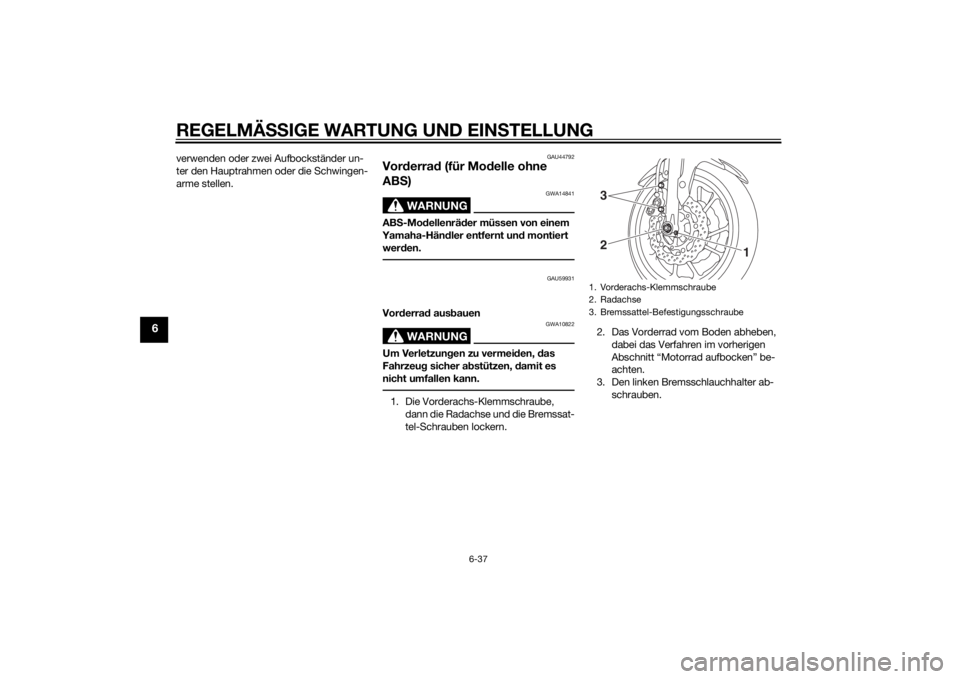

1. Vorderachs-Klemmschraube
2. Radachse
3. Bremssattel-Befestigungsschraube23
1
U1WSG0G0.book Page 37 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-38
6
4. Die Bremssättel links und rechts ab-
schrauben. ACHTUNG: Niemals die
Bremse bei aus geb auten Brems-
sätteln betäti gen, da sonst d ie
Brems beläg e heraus ged rückt wer-
d en.
[GCA11052]
5. Die Radachse herausziehen und dann
das Rad herausnehmen.
Vor derra d ein bauen
1. Das Rad zwischen die Gabelholme heben.
2. Die Radachse von der rechten Seite
her durchstecken. 3. Das Vorderrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
4. Die Bremssättel festschrauben.
HINWEISVor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vor-
handen ist.5. Den Bremsschlauchhalter festschrau- ben.
6. Die Bremssattel-Schrauben und die
Bremsschlauchhalter-Schraube mit
dem angegebenen Anzugsmoment
festziehen.
7. Die Radachse und dann die Achs- Klemmschraube vorschriftsmäßig
festziehen. 8. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
1. Bremsschlauchhalterung
2. Schraube
3. Bremssattel
4. Bremssattel-Befestigungsschraube4
321
Anzu gsmomente:
Bremssattel-Befestigungsschraube: 40 Nm (4.0 m·kgf, 29 ft·lbf)
Bremsschlauchhalter-Schraube:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Anzu gsmomente:
Radachse:
65 Nm (6.5 m·kgf, 47 ft·lbf)
Vorderachs-Klemmschraube: 23 Nm (2.3 m·kgf, 17 ft·lbf)
U1WSG0G0.book Page 38 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-39
6
GAU44802
Hinterra d (für Mo delle ohne AB S)
WARNUNG
GWA14841
AB S-Mo dellenrä der müssen von einem
Yamaha-Hän dler entfernt un d montiert
wer den.
GAU59940
Hinterra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.1. Die Kontermutter und Einstellmutter
der Kettenspanner auf beiden Seiten
der Schwinge lockern.
2. Die Achsmutter lösen. 3. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-36 anheben.
4. Die Achsmutter und die Exzenterplat-
te für den Antriebsketten-Durchhang
entfernen.
5. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
HINWEISFalls es schwierig ist die Antriebskette
abzunehmen, zuerst die Radachse
herausnehmen und dann das Rad ge-
nügend anheben, um die Antriebsket-
te vom Kettenrad entfernen zu kön-
nen.
 Die Antriebskette muss für den Ein-
und Ausbau des Hinterrads nicht auf-
getrennt werden.6. Bremssattel halten und das Rad leicht
anheben, dabei die Radachse heraus-
ziehen und die Exzenterplatte für den
Antriebsketten-Durchhang entfernen.

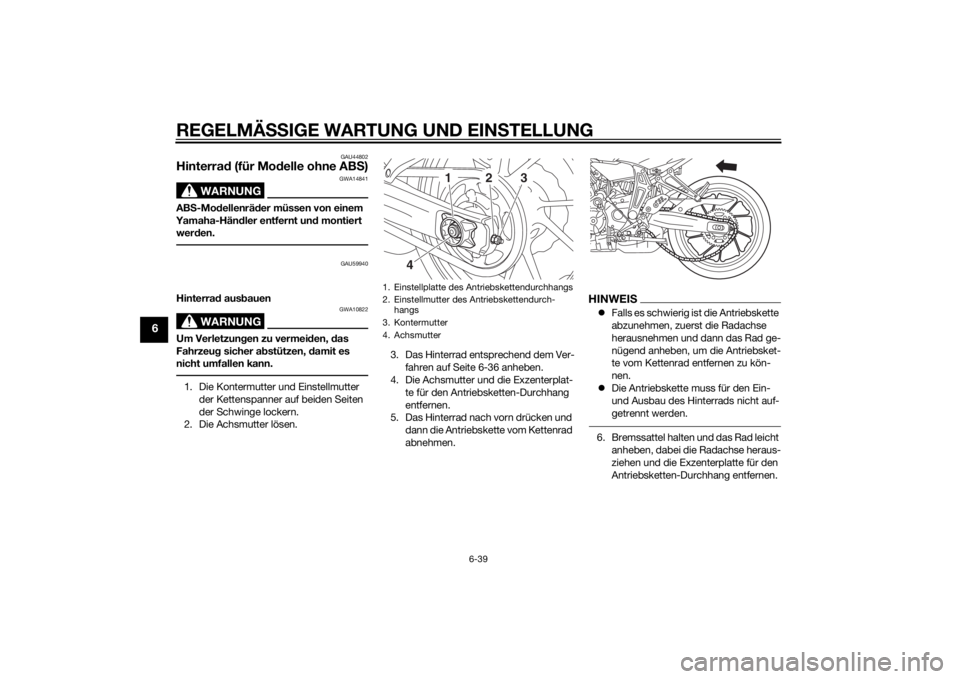

1. Einstellplatte des An triebskettendurchhangs
2. Einstellmutter des Antriebskettendurch- hangs
3. Kontermutter
4. Achsmutter
1
2
3
4
U1WSG0G0.book Page 39 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-40
6
HINWEISDie Hinterradachse kann nach Bedarf mit
einem Gummihammer ausgetrieben wer-
den.7. Das Rad herausnehmen. ACHTUNG:
Wenn Ra d un d Bremsschei be aus-
g eb aut sin d, auf keinen Fall d ie
Bremse betäti gen, da sonst d ie
Brems beläg e aneinan der ged rückt
wer den.
[GCA11073]
Hinterra d ein bauen
1. Rad, Bremssattelhalterung und die
Exzenterplatte für den Antriebsketten-
Durchhang durch Einsetzen der Rad-
achse von rechts einbauen.
HINWEISDie Nase an der Schwinge muss in die
Nut in der Bremssattelhalterung ein-
greifen.
 Sicherstellen, dass vor dem Einbau
des Rades zwischen den Bremsbelä-
gen genügend Platz vorhanden ist.
 Sicherstellen, dass die Pfeilmarkie-
rung an jedem Kettenspanner nach
oben zeigt.
2. Die Antriebskette auf das Kettenrad
einbauen.
3. Die Exzenterplatte für den An- triebsketten-Durchhang und die
Achsmutter einbauen.
4. Das Hinterrad absenken, so dass es Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
5. Den Durchhang der Antriebskette ein- stellen. (Siehe Seite 6-23.)
6. Die Achsmutter und dann die Konter-
muttern vorschriftsmäßig anziehen.

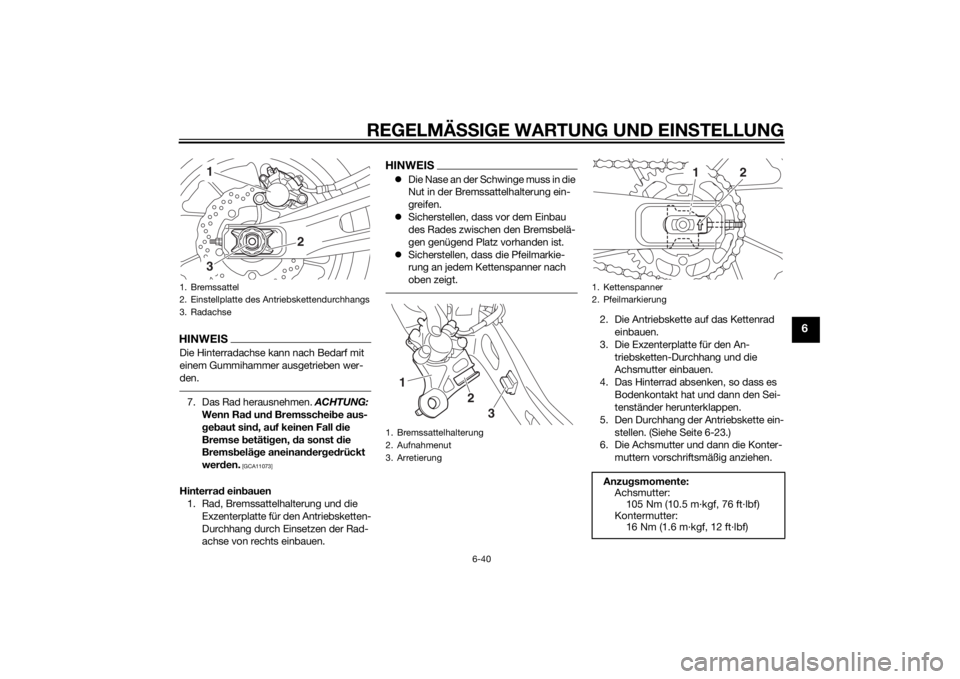

1. Bremssattel
2. Einstellplatte des An triebskettendurchhangs
3. Radachse
13
2
1. Bremssattelhalterung
2. Aufnahmenut
3. Arretierung
1
2
3
1. Kettenspanner
2. Pfeilmarkierung
Anzu gsmomente:
Achsmutter:
105 Nm (10.5 m·kgf, 76 ft·lbf)
Kontermutter: 16 Nm (1.6 m·kgf, 12 ft·lbf)
2
1
U1WSG0G0.book Page 40 Tuesday, November 19, 2013 8:30 AM

REGELMÄSSIGE WARTUNG UND EIN STELLUNG
6-41
6
GAU25872
FehlersucheObwohl alle Yamaha-Motorräder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in der Nähe b efinden, einschließ- lich Zün
dflammen für Warmwasser be-
reiter o der Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig un gen verursachen.U1WSG0G0.book Page 41 Tuesday, November 19, 2013 8:30 AM
