WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-6
3
DAU59973
Multifunctionele meter
WAARSCHUWING
DWA12423
Zorg d at de machine stilstaat voor dat u
wijzi gin gen in d e instellin gen van de
multifunctionele meter g aat aanbren-
g en. Het aan bren gen van wijzi gin gen tij-
d ens het rij den kan u aflei den en
ver groot het risico op een on geval.De multifunctionele meter biedt de volgen-
de voorzieningen:
 een snelheidsmeter
 een toerenteller 
een klok
 een brandstofniveaumeter
 een eco-controlelampje
 een aanduiding voor de ingeschakel-
de versnelling
 een multifunctioneel display
 een voorziening voor zelfdiagnose
 een helderheidsregeling
OPMERKINGVergeet niet de sleutel naar “ON” te
draaien voordat u de linker en rechter
insteltoets gebruikt. Dat hoeft echter
niet als u de helderheid wilt instellen.
 Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en het multifunctionele display, zet u
het multifunctionele display in de kilo-
metertellermodus of een rittellermo-
dus en houdt u vervolgens de linker
insteltoets minimaal drie seconden in-
gedrukt.Snelhei dsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan.

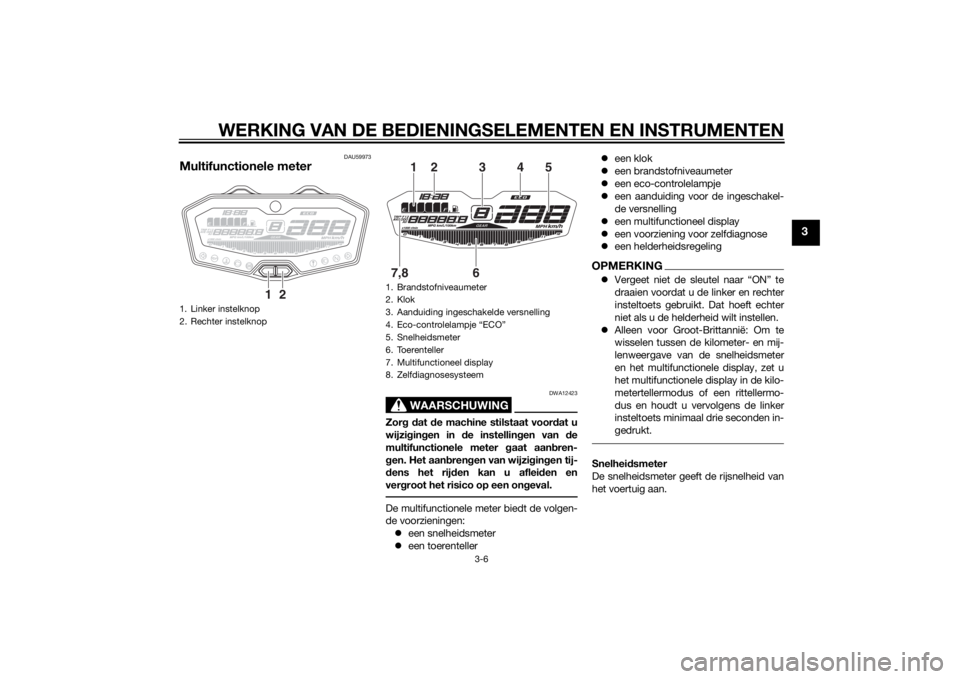

1. Linker instelknop
2. Rechter instelknop
1
2
1. Brandstofniveaumeter
2. Klok
3. Aanduiding ingeschakelde versnelling
4. Eco-controlelampje “ECO”
5. Snelheidsmeter
6. Toerenteller
7. Multifunctioneel display
8. Zelfdiagnosesysteem
6
7,8
2
1
3
4
5
U1WSD1D0.book Page 6 Monday, January 6, 2014 5:39 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-7
3
Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen
het ideale bereik houden.LET OP
DCA10032
Laat de motor niet draaien terwijl de toe-
renteller in de ro de zone wijst.
Ro de zone: 10000 tpm en ho ger
Klok
De klok wordt weergegeven als de sleutel
naar “ON” wordt gedraaid. Daarnaast kan
de klok gedurende 10 seconden worden
weergegeven door op de linker insteltoets
te drukken als het contactslot in de stand
“OFF”, “LOCK” of “ ” staat.
Om de klok op tijd te zetten1. Draai de sleutel naar “ON”.
2. Houd de linker en rechter insteltoets
tegelijkertijd minstens twee seconden
lang ingedrukt.
3. Als de urenaanduiding begint te knip- peren, drukt u op de rechter instel-
toets om de uren in te stellen.
4. Druk op de linker insteltoets en de mi- nutenaanduiding begint te knipperen. 5. Druk de rechter insteltoets in om de
minuten in te stellen.
6. Druk op de linker insteltoets en laat deze dan los om de klok te starten.
Bran dstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen richting “E” (leeg) naar-
mate het brandstofniveau verder daalt. Als
het laatste segment en het waarschu-
wingslampje brandstofniveau “ ” gaan
knipperen, moet u zo snel mogelijk tanken.

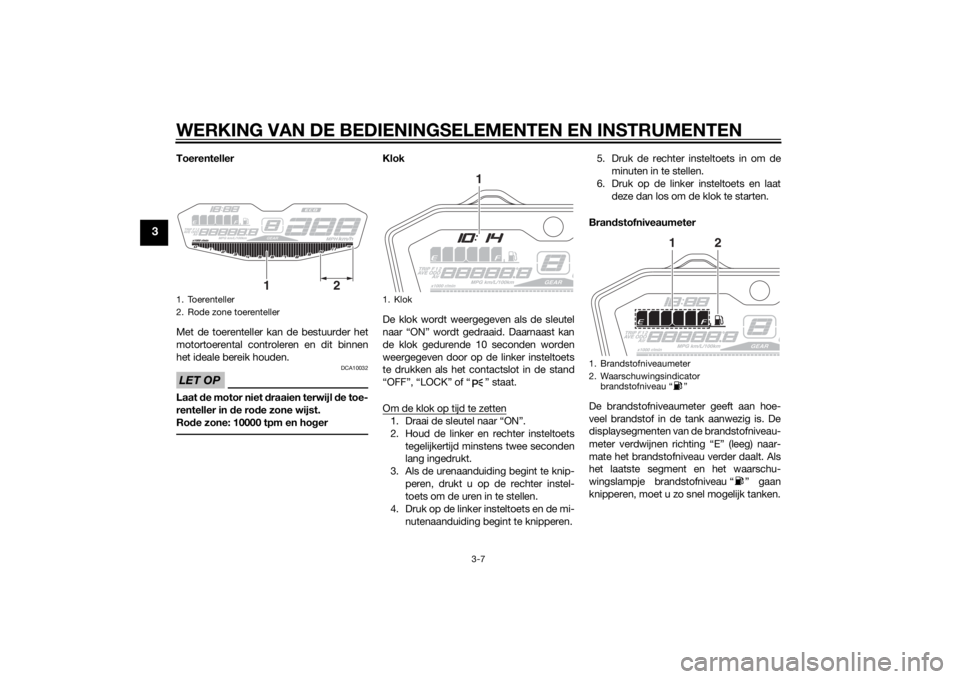

1. Toerenteller
2. Rode zone toerenteller
12
1. Klok
1
1. Brandstofniveaumeter
2. Waarschuwingsindicator brandstofniveau “ ”
1
2
U1WSD1D0.book Page 7 Monday, January 6, 2014 5:39 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-8
3
OPMERKINGDeze brandstofniveaumeter is voorzien van
een zelfdiagnosesysteem. Als een storing
wordt gedetecteerd in het elektrische cir-
cuit, wordt de volgende cyclus herhaald
totdat de storing is verholpen: de segmen-
ten van de brandstofmeter en het waar-
schuwingslampje brandstofniveau “ ”
knipperen acht keer en gaan vervolgens
gedurende ongeveer 3 seconden uit. Vraag
in dat geval een Yamaha dealer het elek-
trisch circuit te testen.Eco-controlelampje
Dit controlelampje gaat aan wanneer de
machine wordt gebruikt op een milieuvrien-
delijke, energiezuinige manier. Het contro-
lelampje gaat uit als u de machine stopt.
OPMERKINGHierna volgen enkele tips om het brand-
stofverbruik te verlagen:
 Voer het motortoerental tijdens acce-
lereren niet te hoog op.
 Rijd met een constante snelheid.
 Selecteer de versnelling die geschikt
is voor de snelheid van de machine.Aan dui din g in geschakel de versnellin g
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt
aangegeven door “–” en door het vrijstand-
controlelampje. Multifunctioneel
display
Het multifunctionele display toont de vol-
gende voorzieningen:  een kilometerteller
 twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
 een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het linkersegment van de brandstofni-
veaumeter begon te knipperen)
 een weergave koelvloeistoftempera-
tuur
 een omgevingstemperatuurweergave
 een weergave huidig brandstofver-
bruik
 een weergave gemiddeld brandstof-
verbruik

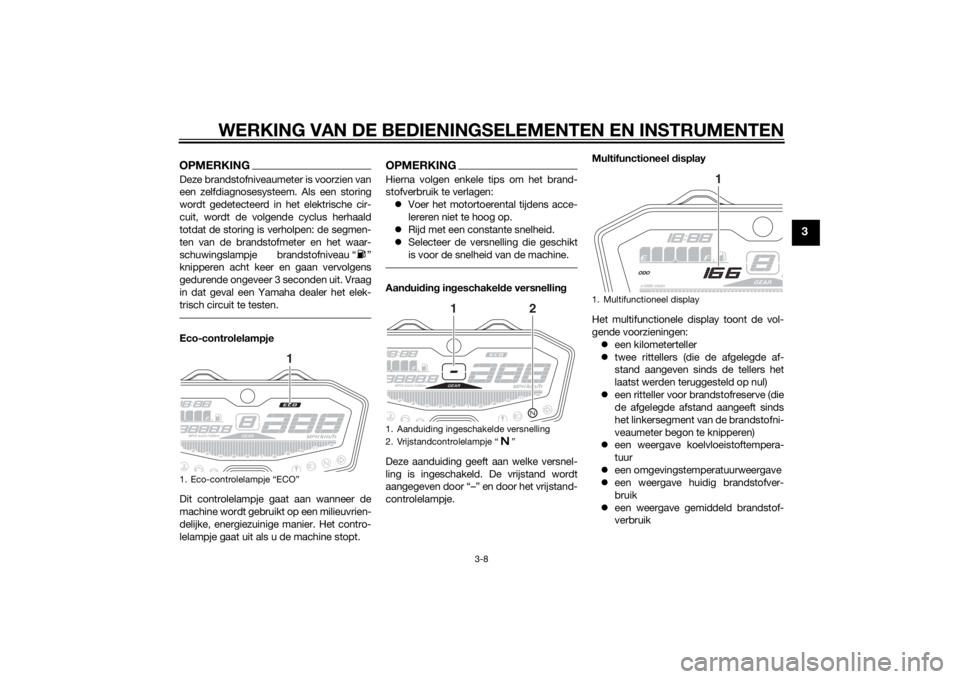

1. Eco-controlelampje “ECO”
1
1. Aanduiding ingeschakelde versnelling
2. Vrijstandcontrolelampje “ ”
1
2
1. Multifunctioneel display
1
U1WSD1D0.book Page 8 Monday, January 6, 2014 5:39 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-11
3
Dit display toont de koelvloeistoftempera-
tuur van 40 °C tot 116 °C in stappen van 1
°C.
Als de melding “HI” knippert, stop de ma-
chine dan, stop vervolgens de motor en
laat de motor afkoelen. (Zie pagina 6-42.)OPMERKINGAls de koelvloeistoftemperatuur lager
is dan 40 °C, wordt “LO” weergege-
ven.
 De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandigheden
en de motorbelasting.Om gevin gstemperatuurweer gave Dit display toont de omgevingstemperatuur
van –9 °C tot 99 °C in stappen van 1 °C. De
weergegeven temperatuur kan afwijken
van de omgevingstemperatuur.
OPMERKING
Bij een omgevingstemperatuur onder
–9 °C wordt “LO” weergegeven.
 De nauwkeurigheid van de tempera-
tuuraflezing kan worden beïnvloed
door langzaam rijden [ongeveer onder
20 km/h (12.5 mi/h)] of door het opont-
houd bij verkeerslichten, spoorweg-
overgangen etc.Zelf dia gnosesysteem Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
geeft het display een foutcode weer.
Als het display foutcodes weergeeft, noteer
deze dan en vraag een Yamaha dealer om
het voertuig te controleren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en geeft het display een foutco-
de weer.
OPMERKINGAls het display foutcode 52 weergeeft, be-
treft dit mogelijk een storing in het trans-
pondersignaal. Als deze fout zich voordoet,
probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels

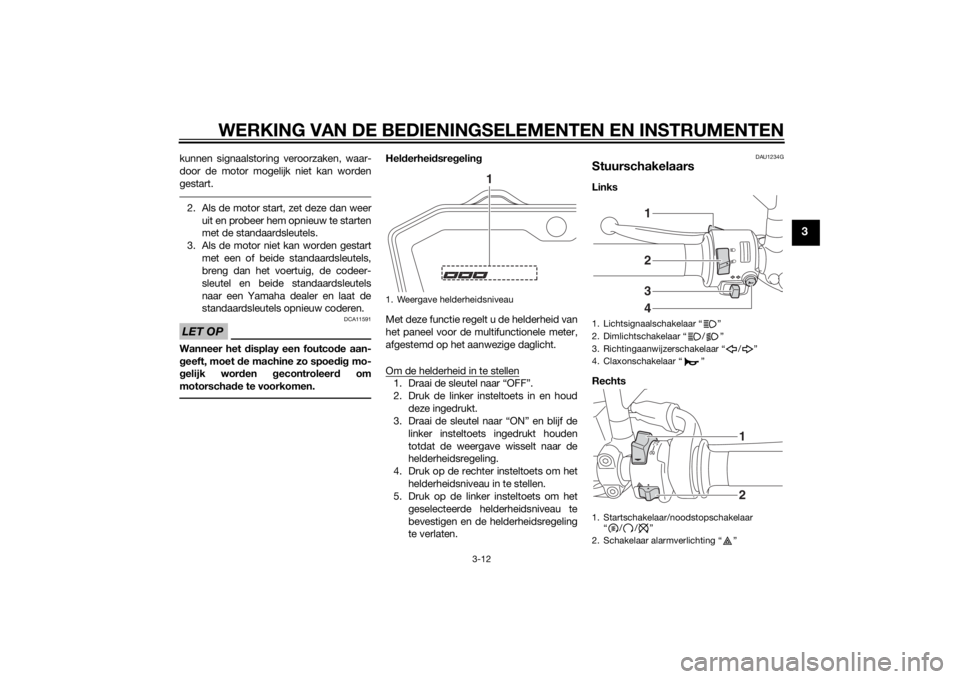

1. Omgevingstemperatuurweergave
1
1. Weergave foutcode
2. Waarschuwingslampje motorstoring “ ”
3. Controlelampje startblokkering “ ”
21
3
U1WSD1D0.book Page 11 Monday, January 6, 2014 5:39 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-12
3
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.LET OP
DCA11591
Wanneer het display een foutco de aan-
g eeft, moet de machine zo spoe dig mo-
g elijk wor den gecontroleer d om
motorscha de te voorkomen.
Hel derhei dsre gelin g
Met deze functie regelt u de helderheid van
het paneel voor de multifunctionele meter,
afgestemd op het aanwezige daglicht.
Om de helderheid in te stellen1. Draai de sleutel naar “OFF”.
2. Druk de linker insteltoets in en houd deze ingedrukt.
3. Draai de sleutel naar “ON” en blijf de
linker insteltoets ingedrukt houden
totdat de weergave wisselt naar de
helderheidsregeling.
4. Druk op de rechter insteltoets om het helderheidsniveau in te stellen.
5. Druk op de linker insteltoets om het
geselecteerde helderheidsniveau te
bevestigen en de helderheidsregeling
te verlaten.
DAU1234G
StuurschakelaarsLinks
Rechts
1. Weergave helderheidsniveau
1
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
1. Startschakelaar/noodstopschakelaar“//”
2. Schakelaar alarmverlichting “ ”
2341
12
U1WSD1D0.book Page 12 Monday, January 6, 2014 5:39 PM

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mo gelijk een
on geval of letsel tot g evolg.
DAU48711
OPMERKINGDit model is uitgerust met:
 een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
wordt op het multifunctionele display
foutcode 30 weergegeven, maar dit
betreft geen storing. Draai de sleutel
naar “OFF” en vervolgens naar “ON”
om de foutcode te wissen. Als u dat
niet doet zal de motor niet starten, on-
danks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU59851
Starten van d e motorDoor het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
 De versnellingsbak staat in de vrij-
stand.
 De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-24 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de startschake-
laar/noodstopschakelaar op “ ” is
gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan. Waarschuwingslampje koelvloei-
stoftemperatuur
 Waarschuwingslampje motor-
storing
 Controlelampje startblokkering
 Waarschuwingslampje oliedruk
(dit waarschuwingslampje gaat
weer branden nadat het kort is
uitgegaan, en blijft dan branden
totdat de motor is gestart.)
