ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
GAU26879
Anzei geleuchte des We gfahrsperren-
S ystems “ ”
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blin-
ken, um anzuzeigen, dass das Wegfahr-
sperren-System aktiviert ist. Nach 24 Stun-
den hört die Anzeigeleuchte auf zu blinken.
Das Wegfahrsperren-System ist jedoch im-
mer noch aktiviert.
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in Stellung “ON” geprüft werden. Die An-
zeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ON” gedreht wird,
oder wenn sie nicht erlischt, sollten Sie den
Stromkreis von eine r Yamaha-Fachwerk-
statt kontrollieren lassen.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems. (Beschreibung
der Stromkreis-Prüfeinrichtung siehe Seite
3-11.)
GAU59976
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Verän derun gen an d en Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss das Fahr-
zeu g im S tillstan d sein. Wer den Einstel-
lun gen währen d d er Fahrt vor genom-
men, kann dies den Fahrer a blenken un d
d ie Unfall gefahr erhöhen.Die Multifunktionsmesser-Einheit beinhal-
tet:
 eine Geschwindigkeitsanzeige
 einen Drehzahlmesser
 eine Uhr
 einen Kraftstoffmesser
 eine Eco-Anzeige
 eine Ganganzeige
 eine MultifunktionsanzeigeHINWEISAußer zum Umschalten in den Hellig-
keits-Kontrollmodus oder um die Uhr
anzuzeigen, den Schlüssel auf “ON”
drehen, bevor die Einstellknöpfe links
und rechts benutzt werden, um den
Multifunktionsmesser einzustellen.
 Nur für UK: Um den Geschwindig-
keitsmesser und die Multifunktionsan-
zeige zwischen Kilometer und Meilen
umzuschalten, die Multifunktionsan-
zeige auf den Kilometerzähler oder

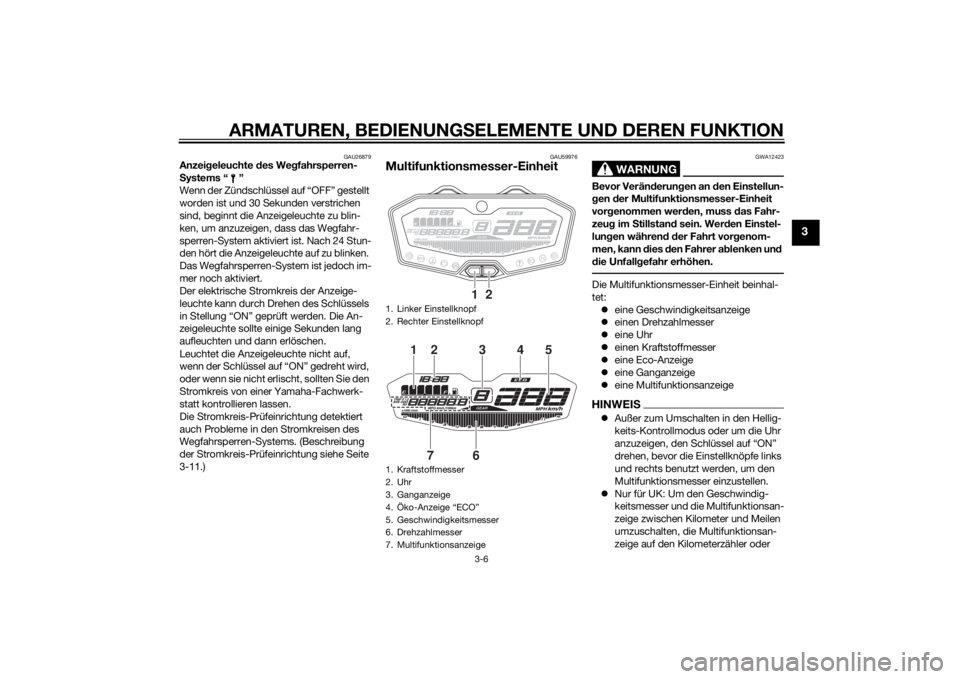

1. Linker Einstellknopf
2. Rechter Einstellknopf
1. Kraftstoffmesser
2. Uhr
3. Ganganzeige
4. Öko-Anzeige “ECO”
5. Geschwindigkeitsmesser
6. Drehzahlmesser
7. Multifunktionsanzeige
1
2
6
72
1
3
4
5
U1WSG2G0.book Page 6 Tuesday, October 7, 2014 8:44 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
3
Tageskilometerzähler einstellen und
dann den linken Einstellknopf mindes-
tens drei Sekunden lang drücken.
Geschwindig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.ACHTUNG
GCA10032
Den Motor nicht im roten Bereich d es
Drehzahlmessers betrei ben.
Roter Bereich: 10000 U/min un d d arü ber
Uhr
Die Uhr verwendet ein 12-Stunden-Zeitfor-
mat. Wenn das Zündschloss nicht auf “ON”
gestellt ist, kann die Uhr durch Drücken des
linken Einstellknopfs 10 Sekunden lang an-
gezeigt werden.
Uhr stellen1. Den Schlüssel auf “ON” drehen.
2. Den linken und den rechten Einstell-
knopf gleichzeitig mindestens zwei
Sekunden lang gedrückt halten.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem rechten Einstell-
knopf einstellen.
4. Den linken Einstellknopf drücken, wo-
raufhin die Minutenanzeige zu blinken
beginnt. 5. Den rechten Einstellknopf drücken,
um die Minuten einzustellen.
6. Den linken Einstellknopf drücken und dann freigeben, um die Uhr zu starten.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Display-Segmen-
te nimmt mit abnehmendem Kraftstoffvor-
rat in Richtung “E” (leer) ab. Wenn das
letzte Segment und die Reserve-
Warnanzeige “ ” zu blinken beginnen, so
bald wie möglich tanken.
HINWEISDieser Kraftstoffmesser ist mit einer Strom-
kreis-Prüfeinrichtung ausgestattet. Falls im
Stromkreis ein Problem detektiert wird,
wird der folgende Vorgang so lange wie-

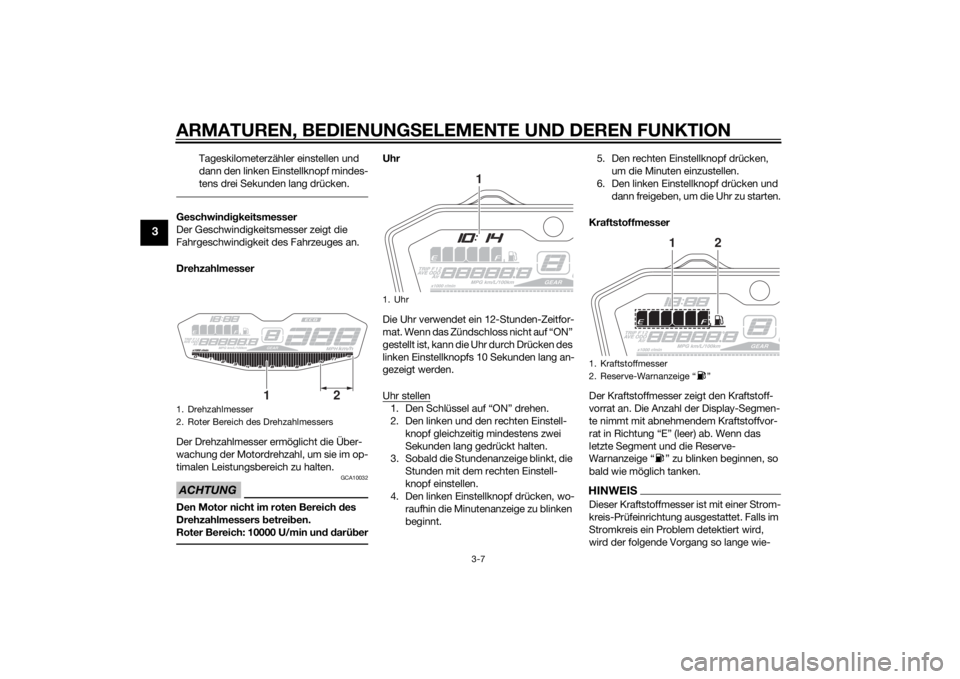

1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
12
1. Uhr
1
1. Kraftstoffmesser
2. Reserve-Warnanzeige “ ”
1
2
U1WSG2G0.book Page 7 Tuesday, October 7, 2014 8:44 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
3
derholt, bis die Fehlfunktion korrigiert wor-
den ist: Die Segmente der Kraftstoffanzeige
und die Reserve-Warnanzeige “ ” blinken
acht Mal auf und erlöschen dann für etwa 3
Sekunden. In diesem Fall den Stromkreis
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.Öko-Anzeig e
Diese Anzeige erscheint, wenn das Fahr-
zeug umweltfreundlich, d. h. kraftstoffspa-
rend, betrieben wird. Die Anzeige erlischt,
wenn das Fahrzeug angehalten wird.HINWEISFolgende Ratschläge helfen, unnötigen
Benzinverbrauch zu vermeiden:  Beim Beschleunigen hohe Drehzahlen
vermeiden. 
Mit konstanter Geschwindigkeit fah-
ren.
 Wählen Sie den Gang, der zur Fahr-
zeuggeschwindigkeit passt.
Gan ganzei ge
Diese Anzeige zeigt den gewählten Gang
an. Die Leerlaufstellung wird angezeigt
durch “–” und durch die Leerlauf-Kontroll-
leuchte. Multifunktionsanzeig
e
Die Multifunktionsanzeige beinhaltet:  einen Kilometerzähler
 zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
 einen Reservekilometerzähler (der die
zurückgelegte Strecke anzeigt, seit-
dem das linke Segment des Kraft-
stoffmessers zu blinken begonnen
hat)
 eine momentane Kraftstoffver-
brauchsanzeige
 eine durchschnittliche Kraftstoffver-
brauchsanzeige
 eine Kühlflüssigkeitstemperatur-An-
zeige
 einen Umgebungstemperatur-Anzei-
ger
 eine Fehlercode-Anzeige

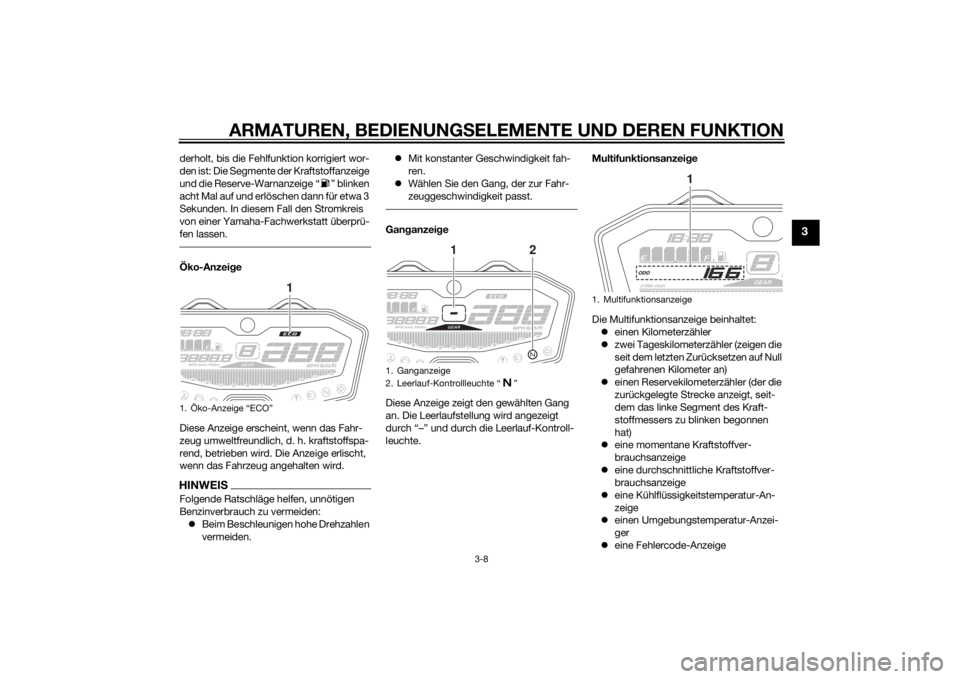

1. Öko-Anzeige “ECO”
1
1. Ganganzeige
2. Leerlauf-Kontrollleuchte “ ”
1
2
1. Multifunktionsanzeige
1
U1WSG2G0.book Page 8 Tuesday, October 7, 2014 8:44 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
3
eine Helligkeits-Kontrollanzeige
Mit dem linken Einstellknopf die Anzeige
zwischen Kilometerzähler “ODO”, Tageski-
lometerzähler “TRIP 1” und “TRIP 2”, aktu-
ellem Kraftstoffverbrauch “km/L” oder
“L/100 km”, durchschnittlichem Kraftstoff-
verbrauch “AVE_ _._ km/L” oder “AVE_ _._
L/100 km”, Kühlmitteltemperatur “_ _ °C”
und Umgebungstemperatur “Air_ _ °C” in
der folgenden Reihenfolge umschalten:
ODO → TRIP 1 → TRIP 2 → km/L oder
L/100 km → AVE_ _._ km/L oder AVE_ _._
L/100 km → _ _ °C → Air_ _ °C → ODO
Nur für UK:
Mit dem linken Einstellknopf die Anzeige
zwischen Kilometerzähler “ODO”, Tageski-
lometerzähler “TRIP 1” und “TRIP 2”, aktu-
ellem Kraftstoffverbrauch “km/L”, “L/100
km” oder “MPG”, durchschnittlichem
Kraftstoffverbrauch “AVE_ _._ km/L”,
“AVE_ _._ L/100 km” oder “AVE_ _._ MPG”,
Kühlmitteltemperatur “_ _ °C” und Umge-
bungstemperatur “Air_ _ °C” in der folgen-
den Reihenfolge umschalten:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km oder MPG → AVE_ _._ km/L, AVE_ _._
L/100 km oder AVE_ _._ MPG → _ _ °C →
Air_ _ °C → ODO
HINWEIS Den rechten Einstellknopf drücken,
um die Anzeige in der umgekehrten
Reihenfolge umzuschalten.
 Der Reservekilometerzähler und die
Selbstdiagnose-Modi leuchten auto-
matisch auf, während der Helligkeits-
Kontrollmodus separat aufgerufen
wird.Wenn die Reserve-Warnanzeige “ ” und
das linke Segment der Kraftstoffanzeige
blinken, schaltet die Anzeige automatisch
auf den Reservekilometerzähler “TRIP F”
um und beginnt mit der Messung der von
diesem Punkt aus zurückgelegten Strecke.
In diesem Fall kann die Anzeige mit dem lin-
ken Einstellknopf in folgender Reihenfolge
zwischen den verschiedenen Tageskilome-
terzähler- und Kilome terzähler-Betriebsar-
ten sowie dem Modus für den momentanen
und durchschnittlichen Kraftstoffverbrauch
umgeschaltet werden:
TRIP F → km/L oder L/100 km → AVE_
_._ km/L oder AVE_ _._ L/100 km → _ _ °C
→ Air_ _ °C → ODO → TRIP 1 → TRIP 2 →
TRIP F Nur für UK:
TRIP F
→ km/L, L/100 km oder MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km oder
AVE_ _._ MPG → _ _ °C → Air_ _ °C → ODO
→ TRIP 1 → TRIP 2 → TRIP F
Zum Zurückstellen ei nes Tageskilometer-
zählers auf Null den linken Einstellknopf
drücken und dann den rechten Einstell-
knopf mindestens eine Sekunde lang ge-
drückt halten.
Falls der Reservekilometerzähler nicht ma-
nuell zurückgestellt wird, geschieht dies
automatisch, und die Anzeige kehrt zum
vorherigen Modus zurück, sobald nach
dem Tanken weitere 5 km (3 mi) gefahren
wurden.
Mo dus für den momentanen Kraftstoff-
ver brauch

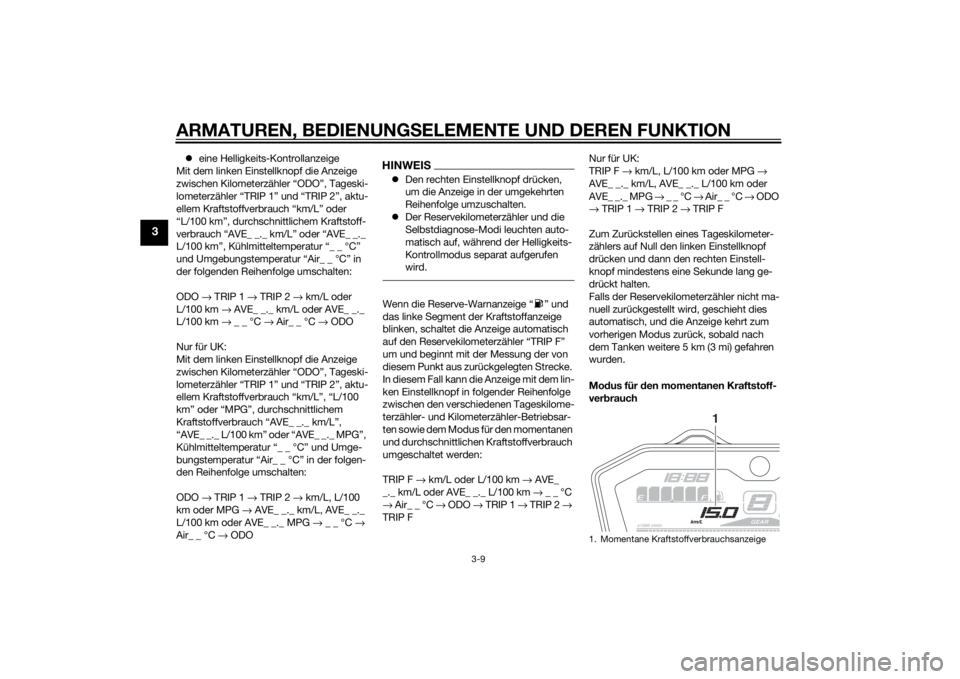

1. Momentane Kraftstoffverbrauchsanzeige
1
U1WSG2G0.book Page 9 Tuesday, October 7, 2014 8:44 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3
Die momentane Kraftstoffverbrauchsanzei-
ge kann entweder auf “km/L”, “L/100 km”
oder “MPG” (nur für UK) eingestellt werden.
 “km/L”: Es wird die Fahrstrecke ange-
zeigt, die mit einer Kraftstoffmenge
von 1.0 L unter den momentanen
Fahrbedingungen zurückgelegt wer-
den kann.
 “L/100 km”: Es wird die Kraftstoff-
menge angezeigt, die benötigt wird,
um unter den momentanen Fahrbe-
dingungen 100 km weit zu fahren.
 “MPG” (nur für UK): Es wird die Fahr-
strecke angezeigt, die mit einer Kraft-
stoffmenge von 1.0 Imp.gal unter den
momentanen Fahrbedingungen zu-
rückgelegt werden kann.
Zum Umschalten zwischen den Einstellun-
gen der Anzeige für den momentanen
Kraftstoffverbrauch den linken Einstell-
knopf eine Sekunde lang drücken.HINWEISBei einer Geschwindigkeit von weniger als
20 km/h (12 mi/h) wird “_ _._” angezeigt.
Mo dus für den durchschnittlichen Kraft-
stoffver brauch
Diese Anzeige zeigt den durchschnittlichen
Kraftstoffverbrauch seit dem letzten Reset.
Die durchschnittliche Kraftstoffverbrauchs-
anzeige kann entweder auf “AVE_ _._
km/L”, “AVE_ _._ L/100 km” oder “AVE_ _._
MPG” (nur für UK) eingestellt werden.  “AVE_ _._ km/L”: Es wird die durch-
schnittliche Fahrstrecke angezeigt,
die mit einer Kraftstoffmenge von
1.0 L zurückgelegt werden kann.
 “AVE_ _._ L/100 km”: Es wird die
durchschnittliche Kraftstoffmenge an-
gezeigt, die benötigt wird, um 100 km
weit zu fahren. 
“AVE_ _._ MPG” (nur für UK): Es wird
die durchschnittliche Fahrstrecke an-
gezeigt, die mit einer Kraftstoffmenge
von 1.0 Imp.gal zurückgelegt werden
kann.
Zum Umschalten zwischen den Einstellun-
gen der Anzeige für den durchschnittlichen
Kraftstoffverbrauch den linken Einstell-
knopf eine Sekunde lang drücken.
Zum Zurückstellen des durchschnittlichen
Kraftstoffverbrauchs den rechten Einstell-
knopf mindestens eine Sekunde lang drü-
cken.
HINWEISNach dem Zurückstellen des durchschnitt-
lichen Kraftstoffverbrauchs wird für diese
Anzeige so lange “_ _._” angezeigt, bis das
Fahrzeug 1 km (0.6 mi) zurückgelegt hat.

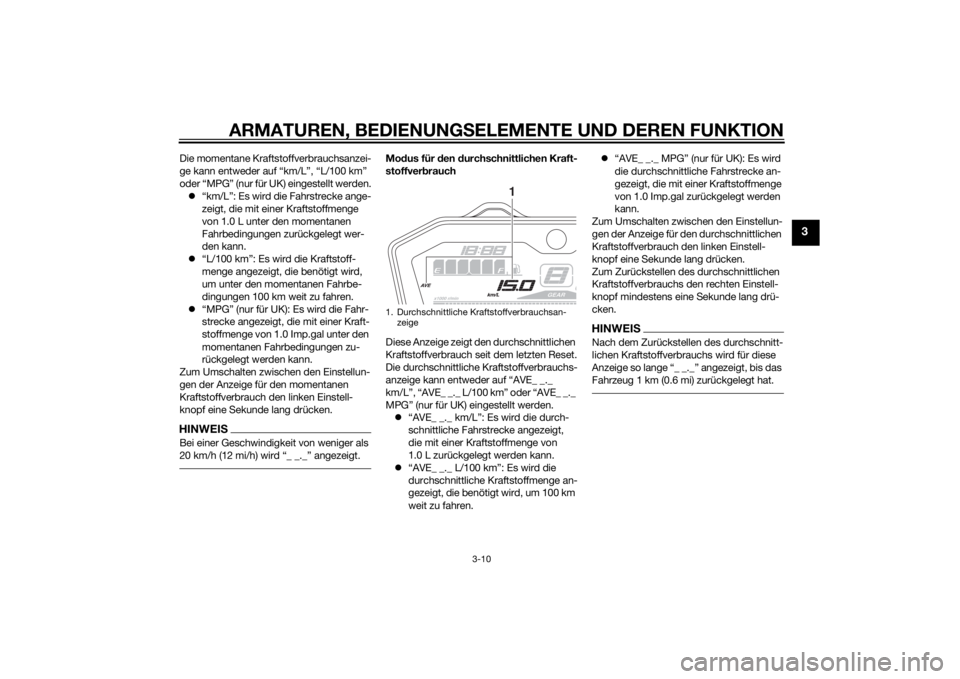

1. Durchschnittliche Kraftstoffverbrauchsan- zeige
1
U1WSG2G0.book Page 10 Tuesday, October 7, 2014 8:44 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3

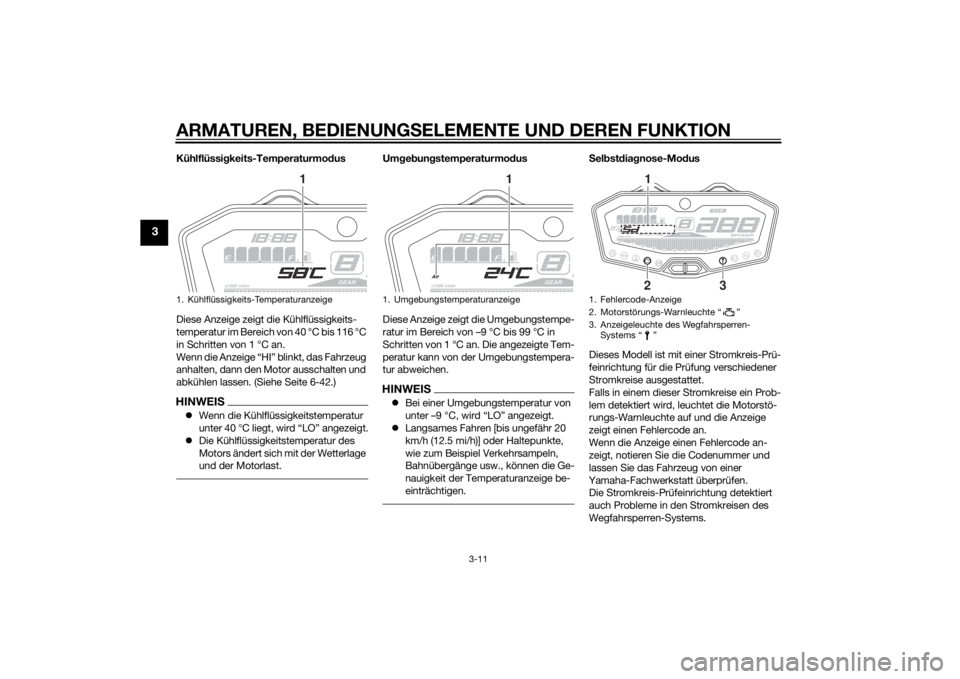

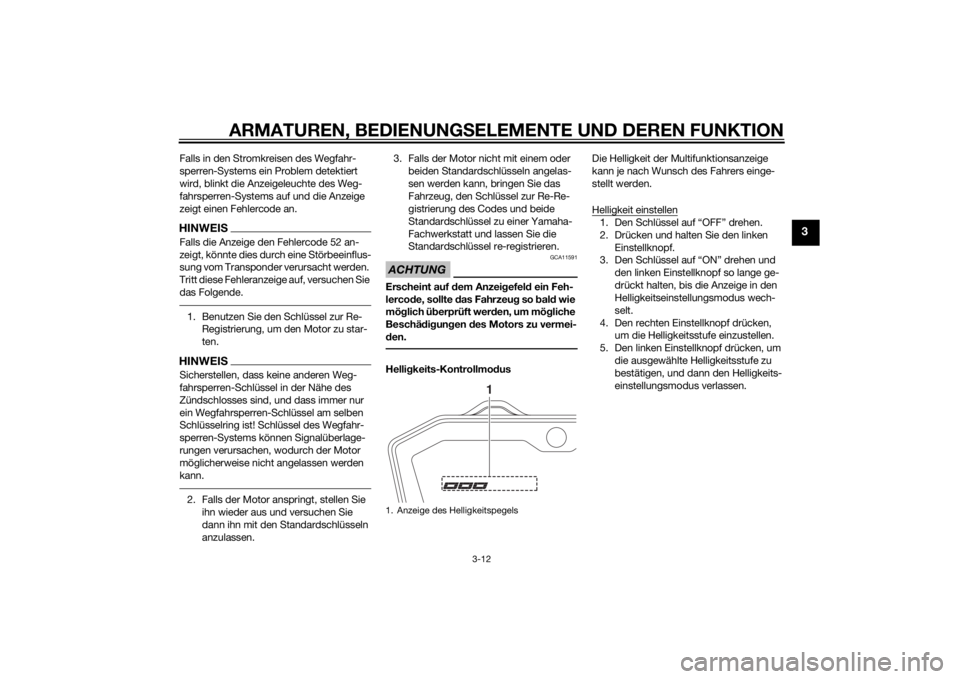

Kühlflüssigkeits-Temperaturmo dus
Diese Anzeige zeigt die Kühlflüssigkeits-
temperatur im Bereich von 40 °C bis 116 °C
in Schritten von 1 °C an.
Wenn die Anzeige “HI” blinkt, das Fahrzeug
anhalten, dann den Motor ausschalten und
abkühlen lassen. (Siehe Seite 6-42.)HINWEIS Wenn die Kühlflüssigkeitstemperatur
unter 40 °C liegt, wird “LO” angezeigt.
 Die Kühlflüssigkeitstemperatur des
Motors ändert sich mit der Wetterlage
und der Motorlast.
Um geb un gstemperaturmo dus
Diese Anzeige zeigt die Umgebungstempe-
ratur im Bereich von –9 °C bis 99 °C in
Schritten von 1 °C an. Die angezeigte Tem-
peratur kann von der Umgebungstempera-
tur abweichen.HINWEIS Bei einer Umgebungstemperatur von
unter –9 °C, wird “LO” angezeigt.
 Langsames Fahren [bis ungefähr 20
km/h (12.5 mi/h)] oder Haltepunkte,
wie zum Beispiel Verkehrsampeln,
Bahnübergänge usw., können die Ge-
nauigkeit der Temperaturanzeige be-
einträchtigen.
Sel bst dia gnose-Mo dus
Dieses Modell ist mit einer Stromkreis-Prü-
feinrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Prob-
lem detektiert wird, leuchtet die Motorstö-
rungs-Warnleuchte auf und die Anzeige
zeigt einen Fehlercode an.
Wenn die Anzeige einen Fehlercode an-
zeigt, notieren Sie die Codenummer und
lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen. Die Stromkreis-Prüfein richtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
1. Kühlflüssigkeits-Temperaturanzeige
1
1. Umgebungstemperaturanzeige
1
1. Fehlercode-Anzeige
2. Motorstörungs-Warnleuchte “ ”
3. Anzeigeleuchte des Wegfahrsperren- Systems “ ”
21
3
U1WSG2G0.book Page 11 Tuesday, October 7, 2014 8:44 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, blinkt die Anzeigeleuchte des Weg-
fahrsperren-Systems auf und die Anzeige
zeigt einen Fehlercode an.HINWEISFalls die Anzeige den Fehlercode 52 an-
zeigt, könnte dies durch eine Störbeeinflus-
sung vom Transponder verursacht werden.
Tritt diese Fehleranzeige auf, versuchen Sie
das Folgende.1. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.HINWEISSicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nur
ein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.2. Falls der Motor ansp ringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen. 3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide
Standardschlüssel zu einer Yamaha-
Fachwerkstatt und lassen Sie die
Standardschlüssel re-registrieren.
ACHTUNG
GCA11591
Erscheint auf d em Anzeigefel d ein Feh-
lerco de, sollte d as Fahrzeu g so b ald wie
mö glich ü berprüft wer den, um mö gliche
Beschä dig un gen des Motors zu vermei-
d en.Helli gkeits-Kontrollmo dus Die Helligkeit der Multifunktionsanzeige
kann je nach Wunsch des Fahrers einge-
stellt werden.
Helligkeit einstellen
1. Den Schlüssel auf “OFF” drehen.
2. Drücken und halten Sie den linken
Einstellknopf.
3. Den Schlüssel auf “ON” drehen und
den linken Einstellknopf so lange ge-
drückt halten, bis die Anzeige in den
Helligkeitseinstellungsmodus wech-
selt.
4. Den rechten Einstellknopf drücken, um die Helligkeitsstufe einzustellen.
5. Den linken Einstellknopf drücken, um die ausgewählte Helligkeitsstufe zu
bestätigen, und dann den Helligkeits-
einstellungsmodus verlassen.
1. Anzeige des Helligkeitspegels
1
U1WSG2G0.book Page 12 Tuesday, October 7, 2014 8:44 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3
GAU1234H

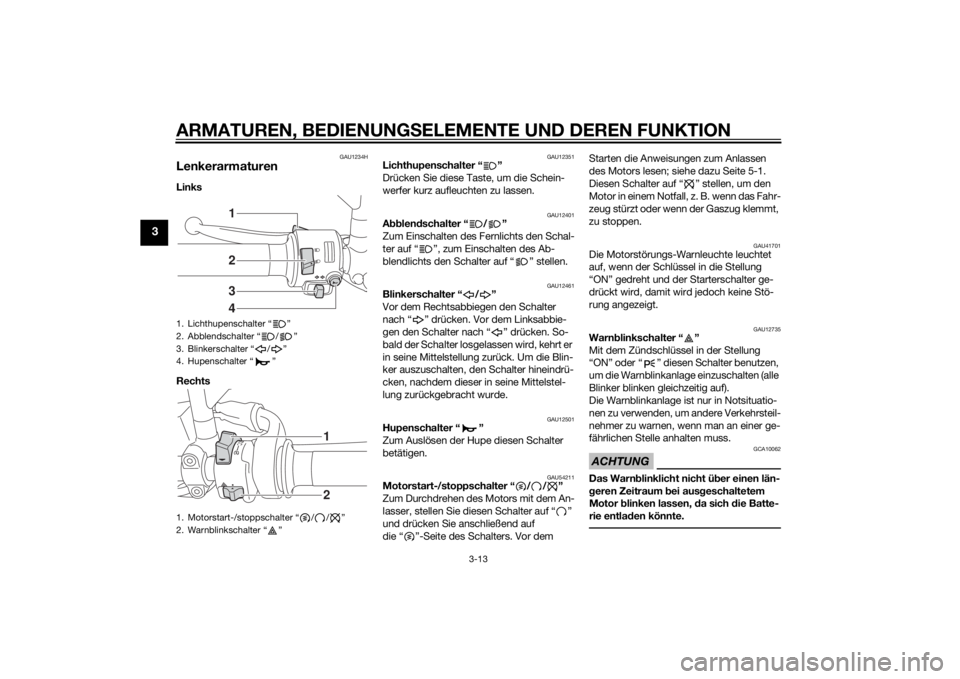

LenkerarmaturenLinks
Rechts
GAU12351
Lichthupenschalter “ ”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12401
Abblen dschalter “ / ”
Zum Einschalten des Fernlichts den Schal-
ter auf “ ”, zum Einschalten des Ab-
blendlichts den Schalter auf “ ” stellen.
GAU12461
Blinkerschalter “ / ”
Vor dem Rechtsabbiegen den Schalter
nach “ ” drücken. Vor dem Linksabbie-
gen den Schalter nach “ ” drücken. So-
bald der Schalter losgelassen wird, kehrt er
in seine Mittelstellung zurück. Um die Blin-
ker auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12501
Hupenschalter “ ”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU54211
Motorstart-/stoppschalter “ / / ”
Zum Durchdrehen des Motors mit dem An-
lasser, stellen Sie diesen Schalter auf “ ”
und drücken Sie anschließend auf
die “ ”-Seite des Schalters. Vor dem Starten die Anweisungen zum Anlassen
des Motors lesen; siehe dazu Seite 5-1.
Diesen Schalter auf “ ” stellen, um den
Motor in einem Notfall, z. B. wenn das Fahr-
zeug stürzt oder wenn der Gaszug klemmt,
zu stoppen.
GAU41701
Die Motorstörungs-Wa
rnleuchte leuchtet
auf, wenn der Schlüssel in die Stellung
“ON” gedreht und der Starterschalter ge-
drückt wird, damit wird jedoch keine Stö-
rung angezeigt.
GAU12735
Warn blinkschalter “ ”
Mit dem Zündschlüssel in der Stellung
“ON” oder “ ” diesen Schalter benutzen,
um die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer ge-
fährlichen Stelle anhalten muss.ACHTUNG
GCA10062
Das Warn blinklicht nicht ü ber einen län-
g eren Zeitraum bei aus geschaltetem
Motor blinken lassen, da sich d ie Batte-
rie entla den könnte.
1. Lichthupenschalter “ ”
2. Abblendschalter “ / ”
3. Blinkerschalter “ / ”
4. Hupenschalter “ ”
1. Motorstart-/stoppschalter “ / / ”
2. Warnblinkschalter “ ”
2341
12
U1WSG2G0.book Page 13 Tuesday, October 7, 2014 8:44 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3
GAU12821

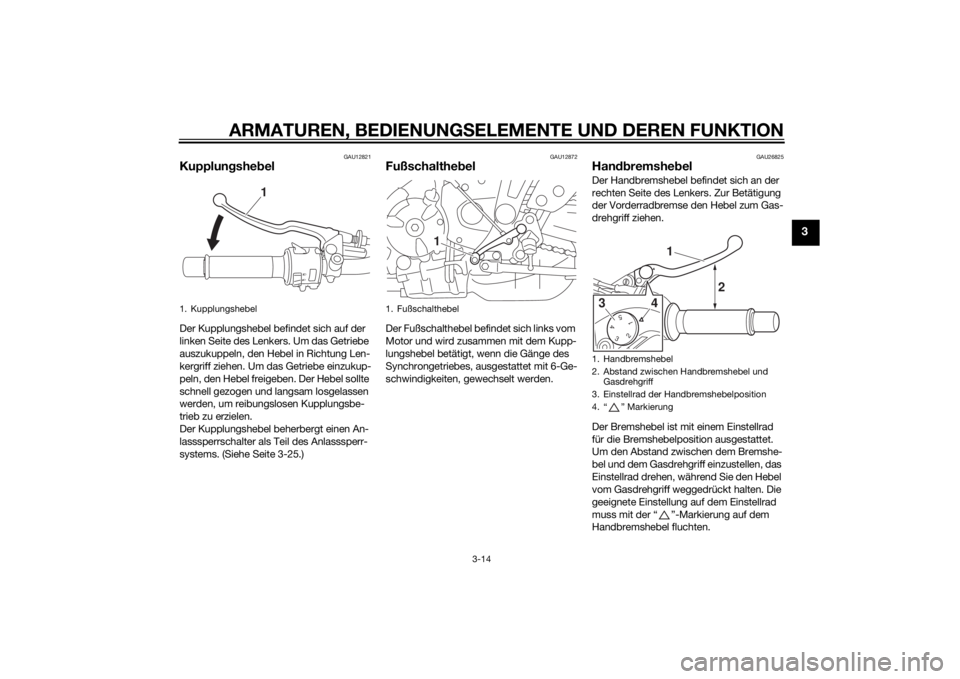

Kupplung shebelDer Kupplungshebel befindet sich auf der
linken Seite des Lenkers. Um das Getriebe
auszukuppeln, den Hebel in Richtung Len-
kergriff ziehen. Um das Getriebe einzukup-
peln, den Hebel freigeben. Der Hebel sollte
schnell gezogen und langsam losgelassen
werden, um reibungslosen Kupplungsbe-
trieb zu erzielen.
Der Kupplungshebel beherbergt einen An-
lasssperrschalter als Teil des Anlasssperr-
systems. (Siehe Seite 3-25.)
GAU12872
Fußschaltheb elDer Fußschalthebel befindet sich links vom
Motor und wird zusammen mit dem Kupp-
lungshebel betätigt, wenn die Gänge des
Synchrongetriebes, ausgestattet mit 6-Ge-
schwindigkeiten, gewechselt werden.
GAU26825
Handbremshe belDer Handbremshebel befindet sich an der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse den Hebel zum Gas-
drehgriff ziehen.
Der Bremshebel ist mit einem Einstellrad
für die Bremshebelposition ausgestattet.
Um den Abstand zwischen dem Bremshe-
bel und dem Gasdrehgriff einzustellen, das
Einstellrad drehen, während Sie den Hebel
vom Gasdrehgriff weggedrückt halten. Die
geeignete Einstellung auf dem Einstellrad
muss mit der “ ”-Markierung auf dem
Handbremshebel fluchten.
1. Kupplungshebel
1
1. Fußschalthebel
1
1. Handbremshebel
2. Abstand zwischen Handbremshebel und
Gasdrehgriff
3. Einstellrad der Handbremshebelposition
4. “ ” Markierung
543
21
1
2
43
U1WSG2G0.book Page 14 Tuesday, October 7, 2014 8:44 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3
GAU12944

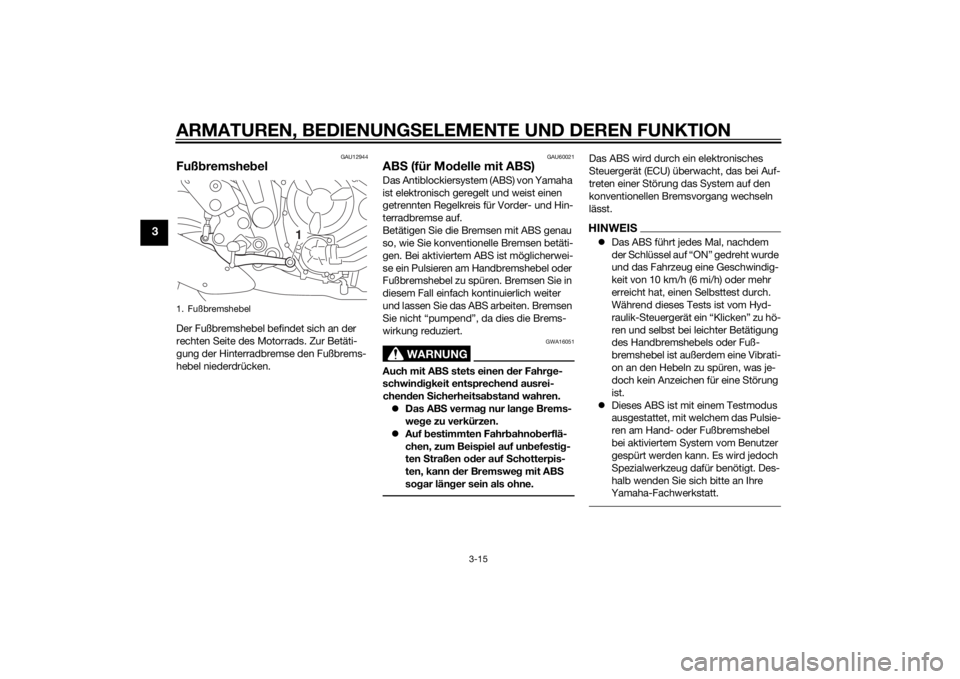

Fußbremshe belDer Fußbremshebel befindet sich an der
rechten Seite des Motorrads. Zur Betäti-
gung der Hinterradbremse den Fußbrems-
hebel niederdrücken.
GAU60021
AB S (für Mo delle mit AB S)Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen
getrennten Regelkreis für Vorder- und Hin-
terradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel oder
Fußbremshebel zu spüren. Bremsen Sie in
diesem Fall einfach kontinuierlich weiter
und lassen Sie das ABS arbeiten. Bremsen
Sie nicht “pumpend”, da dies die Brems-
wirkung reduziert.
WARNUNG
GWA16051
Auch mit AB S stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S verma g nur lan ge Brems-
we ge zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen o der auf Schotterpis-
ten, kann der Bremswe g mit AB S
so gar län ger sein als ohne.
Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.HINWEIS Das ABS führt jedes Mal, nachdem
der Schlüssel auf “ON” gedreht wurde
und das Fahrzeug eine Geschwindig-
keit von 10 km/h (6 mi/h) oder mehr
erreicht hat, einen Selbsttest durch.
Während dieses Tests ist vom Hyd-
raulik-Steuergerät ein “Klicken” zu hö-
ren und selbst bei leichter Betätigung
des Handbremshebels oder Fuß-
bremshebel ist außerdem eine Vibrati-
on an den Hebeln zu spüren, was je-
doch kein Anzeichen für eine Störung
ist.
 Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren am Hand- oder Fußbremshebel
bei aktiviertem System vom Benutzer
gespürt werden kann. Es wird jedoch
Spezialwerkzeug dafür benötigt. Des-
halb wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt.
1. Fußbremshebel
1
U1WSG2G0.book Page 15 Tuesday, October 7, 2014 8:44 AM
