YAMAHA MT-07 2015 Notices Demploi (in French)

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
FAU57070
Contacteurs de feu stopPour les mo dèles équipés de freins
conventionnels uniquement
Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur du
feu stop arrière comme suit, mais il faut
confier le réglage du contacteur de feu stop
sur frein avant à un concessionnaire
Yamaha. Tourner l’écrou de réglage du contacteur
de feu stop sur frein arrière tout en immobi-
lisant le contacteur. Tourner l’écrou de ré- glage dans le sens (a) si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans
le sens (b) si le feu stop s’allume trop tôt.
Pour les mo
dèles équipés d ’ABS
Le feu stop s’allume par l’action de la pé-
dale et du levier de frein, et devrait s’allu-
mer juste avant que le freinage ne fasse ef-
fet. Si nécessaire, confier le réglage des
contacteurs de feu stop à un concession-
naire Yamaha.
FAU22393
Contrôle des plaquettes de frein
avant et arrièreContrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
FAU36891
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant
le frein. Si une plaquette de frein est usée
au point qu’un indicateur touche presque le

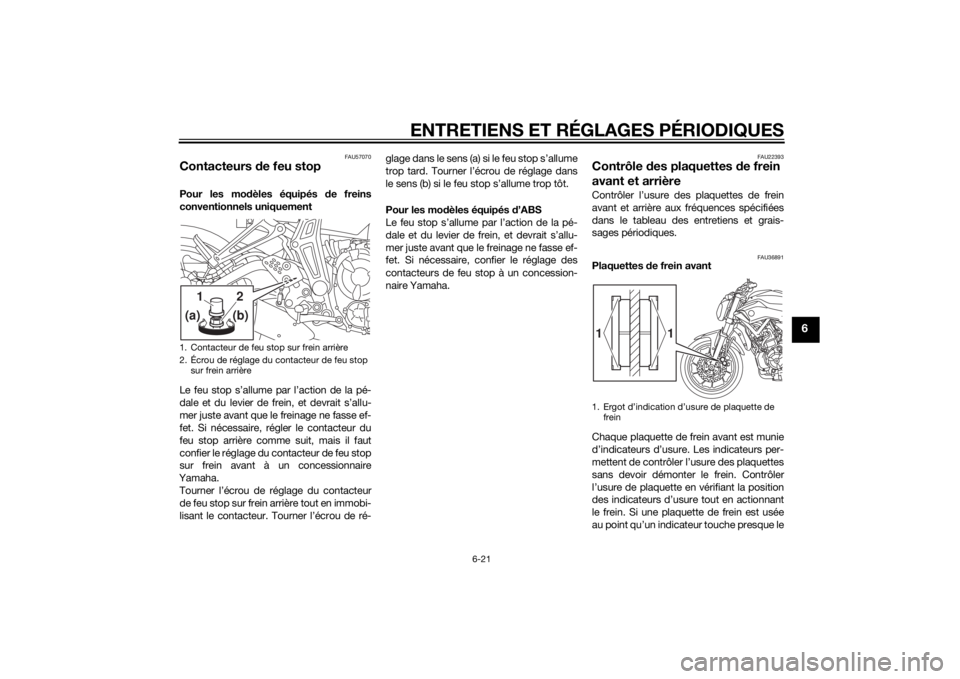

1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu stop sur frein arrière
1
2
(b)
(a)
1. Ergot d’indication d’usure de plaquette de
frein
1
1
U1WSF2F0.book Page 21 Tuesday, October 7, 2014 8:47 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-22
6
disque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU46292
Plaquettes de frein arrière
Sur chaque plaquette de frein arrière fi-
gurent des rainures d’indication d’usure.
Ces rainures permettent de contrôler
l’usure des plaquettes sans devoir démon-
ter le frein. Contrôler l’usure des plaquettes
en vérifiant les rainures. Si une plaquette de
frein est usée au point qu’une rainure d’in-
dication d’usure devient presque visible,
faire remplacer la paire de plaquettes par
un concessionnaire Yamaha.
FAU40262
Contrôle du niveau d u liquide de
freinAvant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum. S’assurer que le haut du ré-
servoir est à l’horizontale avant de vérifier le
niveau du liquide de frein. Faire l’appoint de
liquide de frein si nécessaire.
Frein avant Frein arrière
AVERTISSEMENT
FWA16011
Un entretien incorrect peut entraîner la
perte
de capacité de freinage. Pren dre
les précautions suivantes :
 Un niveau du liqui de de frein insuffi-
sant pourrait provoquer la forma-
tion de bulles d’air dans le circuit d e
freinage, ce qui ré duirait l’efficacité
d es freins.
 Nettoyer le bouchon de remplis-
sage avant de le retirer. Utiliser ex-
clusivement du liqui de de frein DOT
4 provenant d’un bi don neuf.
1. Rainure d’indication d’usure de plaquette de
frein
1
1
1. Repère de niveau minimum
1
1. Repère de niveau minimumLiqui de de frein spécifié :
DOT 4
1
U1WSF2F0.book Page 22 Tuesday, October 7, 2014 8:47 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-23
6
Utiliser uniquement le liqui de de
frein spécifié, sous peine de risquer
d ’abîmer les joints en caoutchouc,
ce qui provoquerait une fuite.
 Toujours faire l’appoint avec un li-
qui de de frein du même type que
celui qui se trouve dans le circuit.
L’ajout d’un liqui de de frein autre
que le DOT 4 risque de provoquer
une réaction chimique nuisible.
 Veiller à ne pas laisser pénétrer
d’eau ni d es poussières d ans le ré-
servoir de liquid e de frein. L’eau
abaisse nettement le point d’ébulli-
tion du liqui de et risque de provo-
quer un bouchon de vapeur ou “va-
por lock” ; la crasse risque
d ’obstruer les valves du système
hy draulique ABS.ATTENTION
FCA17641
Le liqui de de frein risque d’en dommager
les surfaces peintes ou en plastique.
Toujours essuyer soigneusement toute
trace de liqui de renversé.L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Un niveau de liquide bas
peut signaler l’usure des plaquettes ou la présence d’une fuite dans le circuit de
frein ; il convient dès lors de contrôler
l’usure des plaquettes et l’étanchéité du
circuit de frein. Si le niveau du liquide de
frein diminue soudainement, faire contrôler
le véhicule par un concessionnaire Yamaha
avant de reprendre la route.
FAU22733
Changement d
u liquide de freinFaire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques. Il convient égale-
ment de faire remplacer les bagues d’étan-
chéité de maître-cylindre et d’étrier, ainsi
que les durites de frein aux fréquences in-
diquées ci-dessous ou chaque fois qu’elles
sont endommagées ou qu’elles fuient.
 Bagues d’étanchéité : Remplacer
tous les deux ans.
 Durites de frein : Remplacer tous les
quatre ans.
U1WSF2F0.book Page 23 Tuesday, October 7, 2014 8:47 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-24
6
FAU22762
Tension de la chaîne d e trans-
missionContrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU60042
Contrôle de la tension d e la chaîne de
transmission 1. Dresser la moto sur sa béquille laté- rale.N.B.Le contrôle et le réglage de la tension de la
chaîne de transmission doit se faire sans
charge aucune sur la moto.2. Mettre la boîte de vitesses au point
mort.
3. Appuyer sur la chaîne de transmission sous l’extrémité du patin de chaîne de
transmission avec une force de 15 N
(1.5 kgf, 3.0 lbf).
4. Mesurer la tension de chaîne de trans-
mission entre le patin et le centre de la
chaîne comme illustré. 5. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU59920
Réglage d e la tension d e la chaîne de
transmission
Consulter un concessionnaire Yamaha
avant de régler la tension de la chaîne de
transmission.
1. Desserrer le contre-écrou à chaque extrémité du bras oscillant, puis des-
serrer l’écrou d’axe. 2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage à chaque
extrémité du bras oscillant dans le
sens (a). Pour détendre la chaîne,
tourner les écrous de réglage dans le
sens (b), puis pousser la roue arrière
vers l’avant. ATTENTION : Une
chaîne mal ten due impose des ef-
forts excessifs au moteur et à
d ’autres pièces essentielles, et ris-
que de sauter ou de casser. Si la
tension de la chaîne de transmis-
sion est supérieure à 58.0 mm (2.28
in), la chaîne peut en dommager le
cad re, le bras oscillant et d’autres
pièces. Pour éviter ce problème,
veiller à ce que la tension de la
Te n s i o n
de la chaîne de
transmission : 51.0–56.0 mm (2.01–2.20 in)1. Patin de chaîne de transmission
2. Tension de la chaîne de transmission
2
1
1. Écrou d’axe
2. Contre-écrou
2
1
U1WSF2F0.book Page 24 Tuesday, October 7, 2014 8:47 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-25
6
chaîne de transmission soit tou-
jours dans les limites spécifiées.[FCA17791]
N.B.Se servir des repères d’alignement figurant
de part et d’autre du bras oscillant afin de
régler les deux excentriques de réglage de
la chaîne de transmission de façon iden-
tique, et donc, de permettre un alignement
de roue correct.
3. Serrer l’écrou d’axe, puis serrer les
contre-écrous aux couples de serrage
spécifiés.
4. S’assurer que les excentriques de ré- glage de la chaîne de transmission
sont réglés de la même façon, que la
tension de chaîne de trasmission est
correcte, et que la chaîne se déplace
sans accroc.
FAU23026
Nettoyage et graissage de la
chaîne de transmissionIl faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION
FCA10584
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto et après avoir
roulé sous la pluie ou des surfaces
mouillées.1. Laver la chaîne à l’aide de pétrole et d’une petite brosse à poils doux.
ATTENTION : Ne pas nettoyer la chaîne de transmission à la vapeur,
au jet à forte pression ou à l’ai de de
d issolvants inappropriés, car cela
en dommagerait ses joints toriques.
[FCA11122]
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques. ATTENTION : Ne pas
utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pour-

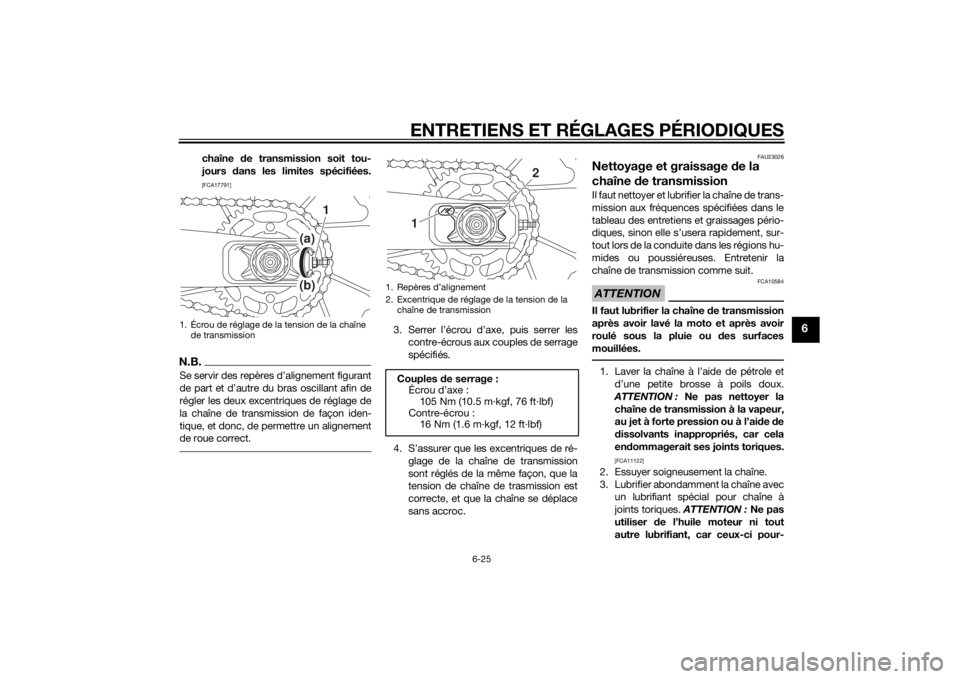

1. Écrou de réglage de la tension de la chaîne de transmission
1
(a)(b)
1. Repères d’alignement
2. Excentrique de réglage de la tension de la chaîne de transmission
Couples de serrage :
Écrou d’axe :
105 Nm (10.5 m·kgf, 76 ft·lbf)
Contre-écrou : 16 Nm (1.6 m·kgf, 12 ft·lbf)
2
1
U1WSF2F0.book Page 25 Tuesday, October 7, 2014 8:47 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-26
6
raient contenir des additifs qui en-
d ommageraient les joints toriques
d e la chaîne de transmission.
[FCA11112] FAU23098
Contrôle et lubrification
des
câblesIl faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant
chaque départ. Il faut en outre lubrifier les
câbles et leurs extrémités quand néces-
saire. Si un câble est endommagé ou si son
fonctionnement est dur, le faire contrôler et
remplacer, si nécessaire, par un conces-
sionnaire Yamaha. AVERTISSEMENT !
Veiller à ce que les gaines de câble et les
logements de câble soient en bon état,
sans quoi les câbles vont rouiller rapi de-
ment, ce qui risquerait d’empêcher leur
bon fonctionnement. Remplacer tout
câble en dommagé dès que possible afin
d ’éviter un acci dent.
[FWA10712] FAU23115
Contrôle et lubrification
de la
poignée et du câble des gazContrôler le fonctionne ment de la poignée
des gaz avant chaque départ. Il convient en
outre de faire lubrifier le câble par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le tableau des entretiens et
graissages périodiques.
Le câble des gaz est équipé d’un cache en
caoutchouc. S’assurer que le cache est
correctement en place. Le cache n’empê-
che pas parfaitement la pénétration d’eau,
même lorsqu’il est monté correctement. Il
convient donc de veiller à ne pas verser di-
rectement de l’eau sur le cache ou le câble
lors du lavage du véhicule. En cas d’en-
crassement, essuyer le câble ou le cache
avec un chiffon humide.
Lubrifiant recommand é:
Lubrifiant Yamaha pour câbles ou
autre lubrifiant approprié
U1WSF2F0.book Page 26 Tuesday, October 7, 2014 8:47 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-27
6
FAU44275
Contrôle et lubrification de la pé-
d ale de frein et d u sélecteurContrôler le fonctionnement de la pédale
de frein et du sélecteur avant chaque dé-
part et lubrifier les articulations quand né-
cessaire.

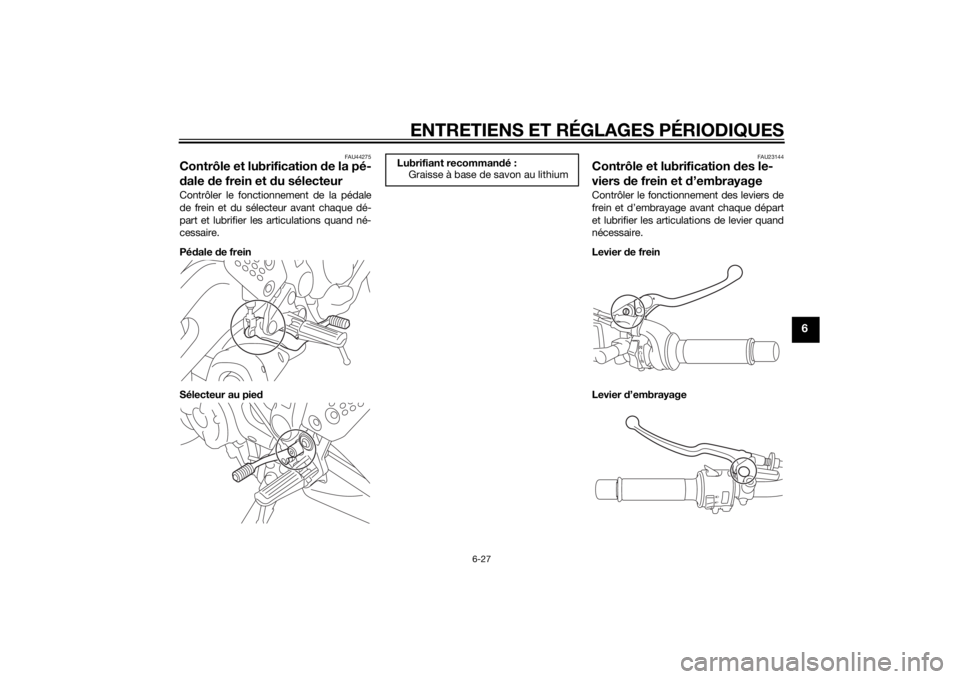

Pédale de frein
Sélecteur au pie d
FAU23144
Contrôle et lubrification des le-
viers d e frein et d ’embrayageContrôler le fonctionnement des leviers de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire.
Levier de frein
Levier d’embrayage
Lubrifiant recomman dé:
Graisse à base de savon au lithium
U1WSF2F0.book Page 27 Tuesday, October 7, 2014 8:47 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-28
6

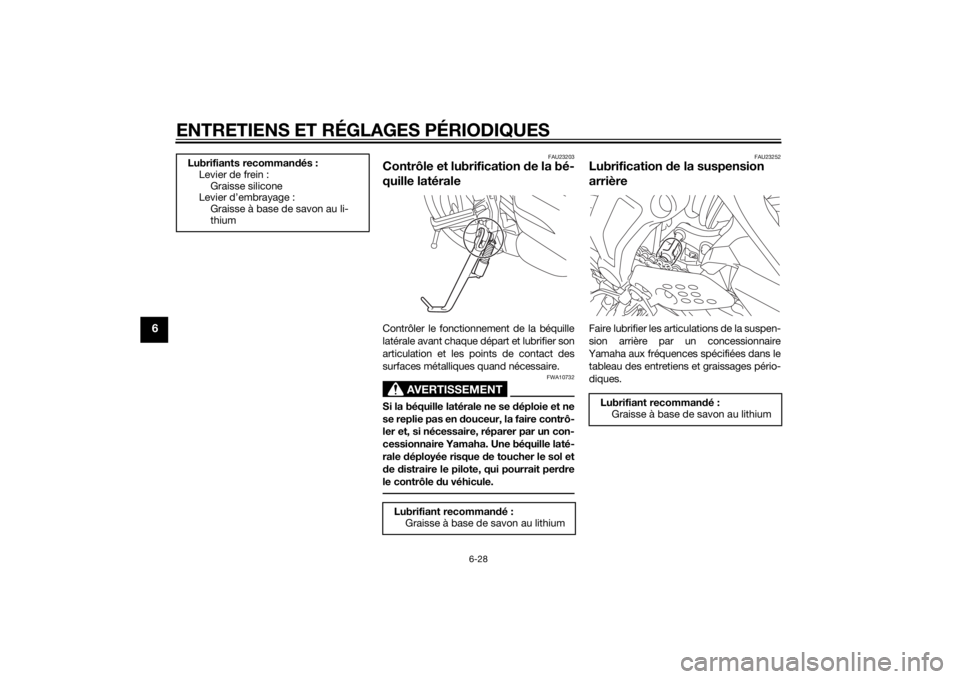

FAU23203
Contrôle et lubrification de la bé-
quille latéraleContrôler le fonctionnement de la béquille
latérale avant chaque départ et lubrifier son
articulation et les points de contact des
surfaces métalliques quand nécessaire.
AVERTISSEMENT
FWA10732
Si la béquille latérale ne se d éploie et ne
se replie pas en d ouceur, la faire contrô-
ler et, si nécessaire, réparer par un con-
cessionnaire Yamaha. Une béquille laté-
rale déployée risque de toucher le sol et
d e distraire le pilote, qui pourrait per dre
le contrôle d u véhicule.
FAU23252
Lubrification de la suspension
arrièreFaire lubrifier les articulations de la suspen-
sion arrière par un concessionnaire
Yamaha aux fréquences spécifiées dans le tableau des entretiens et graissages pério-
diques.
Lubrifiants recomman
dés :
Levier de frein :
Graisse silicone
Levier d’embrayage : Graisse à base de savon au li-
thium
Lubrifiant recommand é:
Graisse à base de savon au lithium
Lubrifiant recommand é:
Graisse à base de savon au lithium
U1WSF2F0.book Page 28 Tuesday, October 7, 2014 8:47 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-29
6
FAUM1653
Lubrification des pivots du bras
oscillantFaire contrôler les pivots du bras oscillant
par un bras oscillant aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
FAU23273
Contrôle de la fourcheIl faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon- tal et veiller à ce qu’il soit dressé à la
verticale. AVERTISSEMENT ! Pour
éviter les acci dents corporels, caler
soli dement le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur.
ATTENTION
FCA10591
Si la fourche est en dommagée ou si elle
ne fonctionne pas en douceur, la faire
contrôler et, si nécessaire, réparer par
un concessionnaire Yamaha.
Lubrifiant recomman dé:
Graisse à base de savon au lithium
U1WSF2F0.book Page 29 Tuesday, October 7, 2014 8:47 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-30
6
FAU23284
Contrôle de la d irectionDes roulements de direction usés ou des-
serrés peuvent représenter un danger. Il
convient dès lors de vérifier le fonctionne-
ment de la direction en procédant comme
suit aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques.
1. Placer une cale sous le moteur afin de surélever la roue avant. (Se référer à la
page 6-38 pour plus de détails.)
AVERTISSEMENT ! Pour éviter les
acci dents corporels, caler soli de-
ment le véhicule pour qu’il ne
puisse se renverser.
[FWA10752]

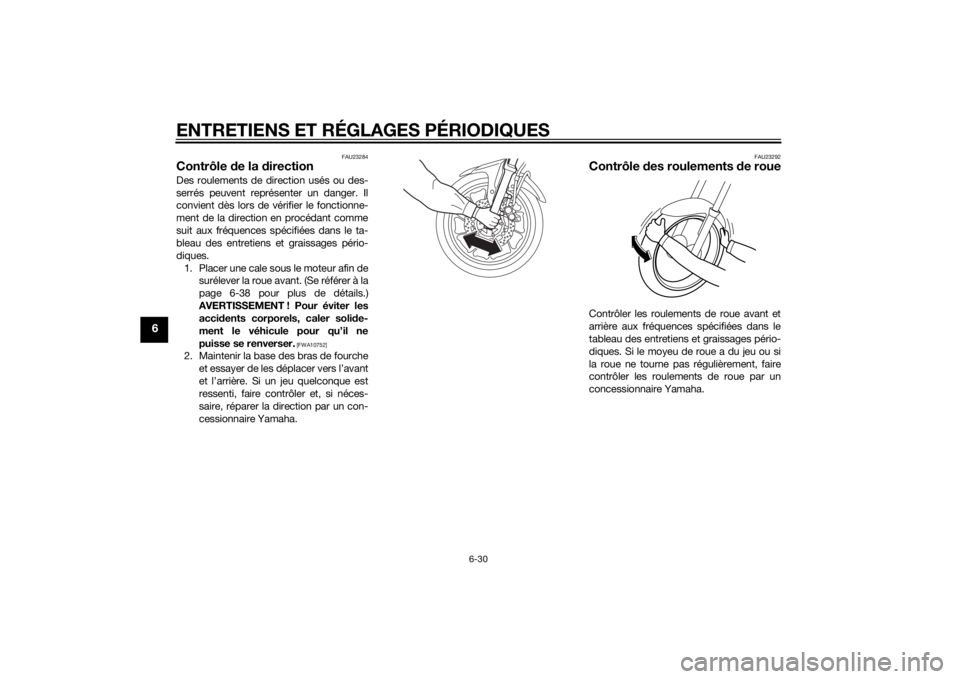

2. Maintenir la base des bras de fourche et essayer de les déplacer vers l’avant
et l’arrière. Si un jeu quelconque est
ressenti, faire contrôler et, si néces-
saire, réparer la direction par un con-
cessionnaire Yamaha.
FAU23292
Contrôle des roulements de roueContrôler les roulements de roue avant et
arrière aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Si le moyeu de roue a du jeu ou si
la roue ne tourne pas régulièrement, faire
contrôler les roulements de roue par un
concessionnaire Yamaha.
U1WSF2F0.book Page 30 Tuesday, October 7, 2014 8:47 AM
