YAMAHA MT-07 2016 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
3-6
3
SAU59978
In dica dor multifunción
El indicador multifunción está provisto de
los elementos siguientes:
 velocímetro
 tacómetro
 reloj
 indicador del nivel de gasolina
 indicador Eco
 indicador de la marcha seleccionada
 visor multifunción
ADVERTENCIA
SWA12423
Asegúrese de parar el vehículo antes d e
efectuar cualquier cambio en las posi-
ciones de ajuste d el indica dor multifun-
ción. La manipulación del visor
multifunción durante la marcha pue de
d istraer al con ductor y ocasionar un ac-
ci dente.NOTA Excepto al acceder a la función de
control de brillo o mostrar el reloj, para
poder ajustar el visor multifunción con
los botones de ajuste izquierdo y de-
recho se debe girar la llave a “ON”.
 Reino Unido: Para cambiar entre kiló-
metros y millas, pulse el botón de
ajuste izquierdo durante tres segun-
dos.
Velocímetro
El velocímetro indica la velocidad de des-
plazamiento del vehículo.
Tacómetro
El tacómetro permite al conductor vigilar el
régimen del motor y mantenerlo dentro de
los márgenes de potencia adecuados.ATENCIÓN
SCA10032
No utilice el motor en la zona roja del ta-
cómetro.
Zona roja: a partir de 10000 r/min

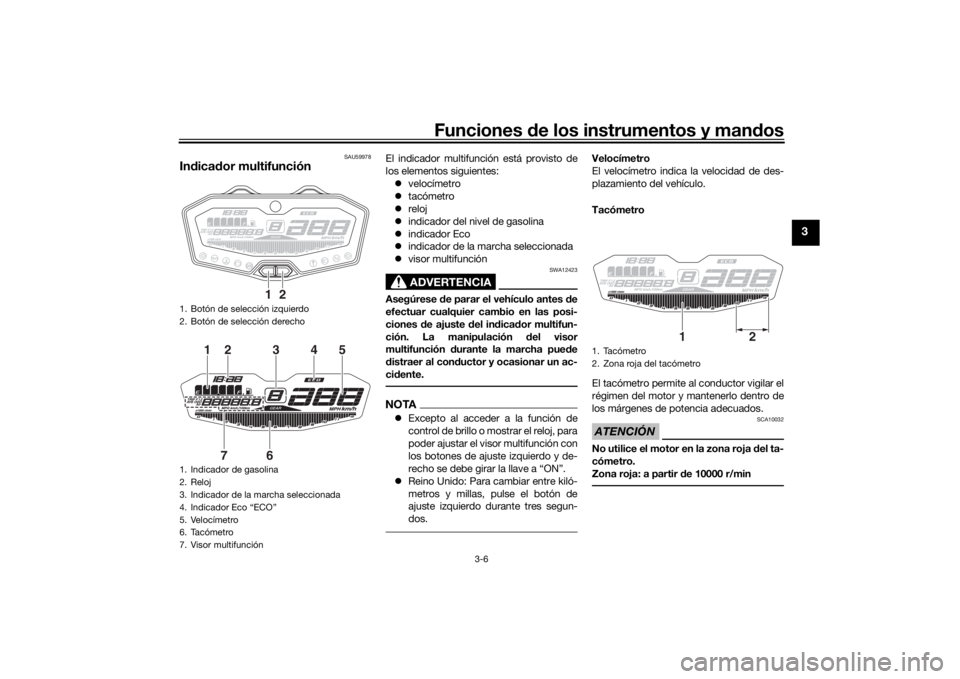

1. Botón de selección izquierdo
2. Botón de selección derecho
1. Indicador de gasolina
2. Reloj
3. Indicador de la marcha seleccionada
4. Indicador Eco “ECO”
5. Velocímetro
6. Tacómetro
7. Visor multifunción
1
2
6
72
1
3
4
5
1. Tacómetro
2. Zona roja del tacómetro
12
U1WSS3S0.book Page 6 Thursday, June 4, 2015 2:14 PM

Funciones de los instrumentos y man dos
3-7
3
Reloj
El reloj indica la hora en el sistema de 12
horas. Cuando el interruptor principal no se
encuentra en la posición “ON”, se puede
ver el reloj durante 10 pulsando el botón de
ajuste izquierdo.
Para poner el reloj en hora1. Gire la llave a la posición “ON”.
2. Pulse simultáneamente los botones
de ajuste izquierdo y derecho durante
dos segundos. Los dígitos de las ho-
ras comienzan a parpadear.
3. Pulse el botón de ajuste derecho para ajustar las horas.
4. Pulse el botón de izquierdo; los dígi-
tos de los minutos comienzan a par-
padear. 5. Pulse el botón de ajuste derecho para
ajustar los minutos.
6. Pulse el botón de ajuste izquierdo y luego suéltelo para iniciar el funciona-
miento del reloj.
In dica dor de gasolina
El indicador de gasolina indica la cantidad
de gasolina que contiene el depósito. A
medida que disminuye el nivel de gasolina,
los segmentos del indicador se van apa-
gando desde “F” (lleno) hasta “E” (vacío).
Cuando el último segmento del indicador
del nivel de gasolina y el indicador de aviso
de nivel comiencen a parpadear, ponga ga-
solina lo antes posible.
NOTAEl indicador del nivel de gasolina está equi-
pado con un sistema de autodiagnóstico.
Si el sistema detecta una anomalía en el
circuito eléctrico del indicador del nivel de
gasolina, este y el indicador de aviso del ni-
vel de gasolina parpadean repetidamente.
En ese caso, haga revisar el vehículo en un
concesionario Yamaha.In dica dor Eco
El indicador Eco se enciende cuando el ve-
hículo está funcionando de un modo ecoló-
gico y de ahorro de combustible. El
indicador se apaga cuando el vehículo se
para.

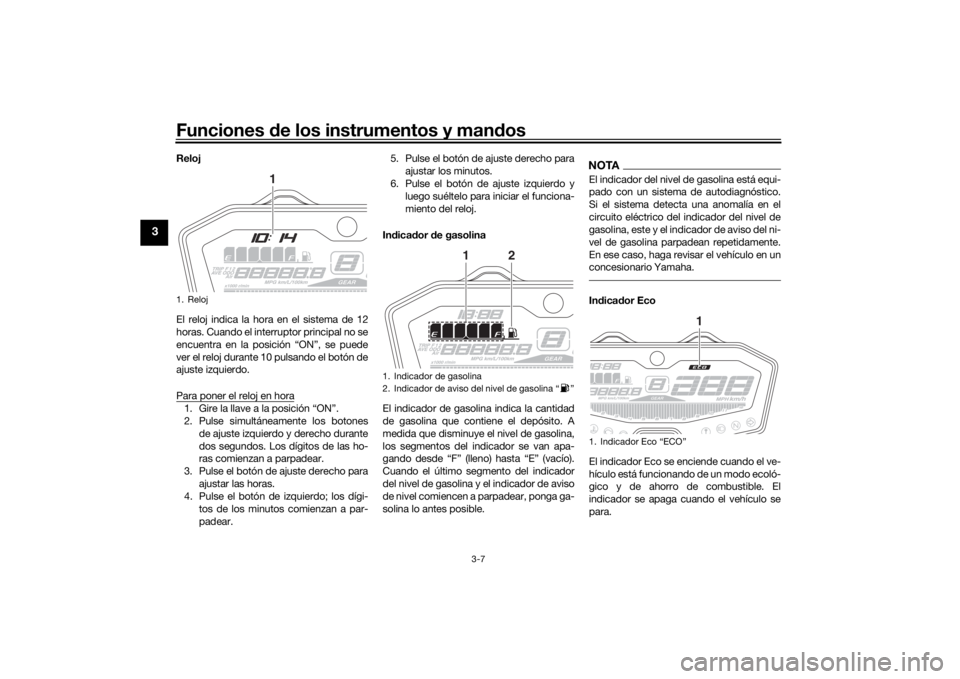

1. Reloj
1
1. Indicador de gasolina
2. Indicador de aviso del nivel de gasolina “ ”
1
2
1. Indicador Eco “ECO”
1
U1WSS3S0.book Page 7 Thursday, June 4, 2015 2:14 PM

Funciones de los instrumentos y man dos
3-8
3
NOTAConsidere los consejos siguientes para re-
ducir el consumo de gasolina:
 Evite revolucionar mucho el motor du-
rante las aceleraciones.
 Circule a una velocidad constante.
 Seleccione la marcha adecuada para
la velocidad del vehículo.Indica dor d e la marcha selecciona da
El indicador de la marcha seleccionada
muestra la marcha que está seleccionada.
La posición de punto muerto se indica me-
diante “–” y mediante la luz indicadora de
punto muerto. Visor multifunción
El visor multifunción está provisto de los
elementos siguientes:
 cuentakilómetros
 dos cuentakilómetros parciales
 cuentakilómetros parcial de reserva
de gasolina
 consumo instantáneo de gasolina
 consumo medio de gasolina
 temperatura del líquido refrigerante
 temperatura del aire
 modo de autodiagnóstico
 función de control de brillo
In dicaciones del visor multifunción
Pulse el botón de ajuste izquierdo para
cambiar la indicación entre cuentakilóme-
tros “ODO”, cuentakilómetros parciales
“TRIP 1” y “TRIP 2”, consumo instantáneo de gasolina “km/L” o “L/100 km”, consumo
medio de gasolina “AVE_ _._ km/L” o
“AVE_ _._ L/100 km”, temperatura del líqui-
do refrigerante “_ _ °C” y temperatura del
aire “Air_ _ °C” en el orden siguiente:
ODO
→ TRIP 1 → TRIP 2 → km/L o
L/100 km → AVE_ _._ km/L o AVE_ _._
L/100 km → _ _ °C → Air_ _ °C → ODO
Reino Unido:
Pulse el botón de ajuste izquierdo para
cambiar la indicación entre cuentakilóme-
tros “ODO”, cuentakilómetros parciales
“TRIP 1” y “TRIP 2”, consumo instantáneo
de gasolina “km/L”, “L/100 km” o “MPG”,
consumo medio de gasolina “AVE_ _._
km/L”, “AVE_ _._ L/100 km” o “AVE_ _._
MPG”, temperatura del líquido refrigerante
“_ _ °C” y temperatura del aire “Air_ _ °C”
en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → km/L,
L/100 km o MPG → AVE_ _._ km/L, AVE_
_._ L/100 km o AVE_ _._ MPG → _ _ °C →
Air_ _ °C → ODO
NOTAPulse el botón de ajuste derecho para
cambiar la indicación en el orden in-
verso.

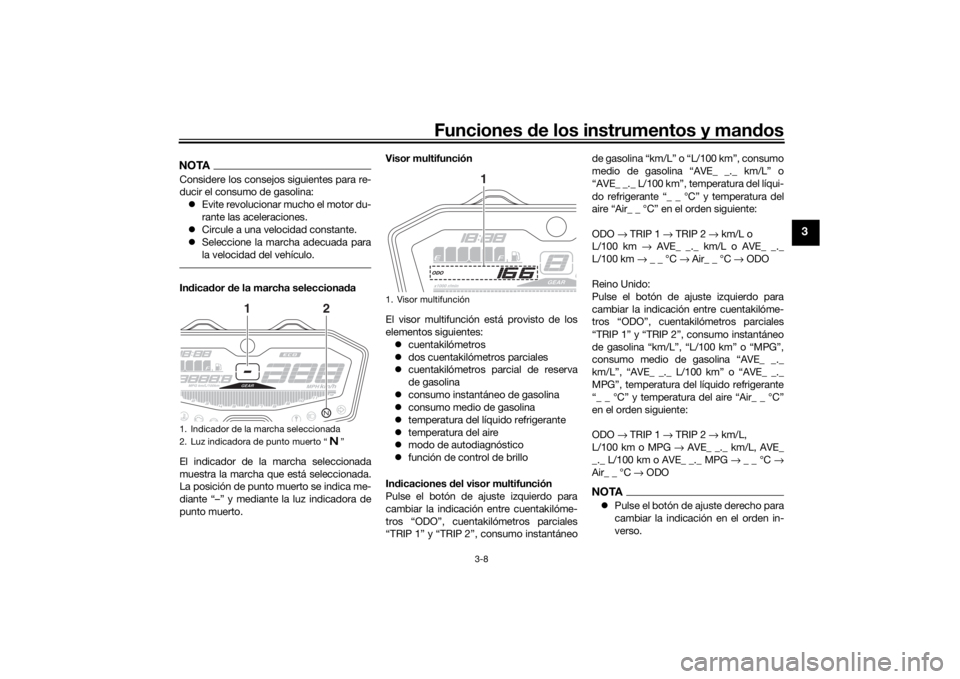

1. Indicador de la marcha seleccionada
2. Luz indicadora de punto muerto “ ”
1
2
1. Visor multifunción
1
U1WSS3S0.book Page 8 Thursday, June 4, 2015 2:14 PM

Funciones de los instrumentos y man dos
3-9
3
 El cuentakilómetros parcial de reserva
de gasolina y la función de autodiag-
nóstico se activan automáticamente,
en tanto que a la función de control de
brillo se accede por separado.Cuentakilómetros y cuentakilómetros
parciales
El cuentakilómetros muestra la distancia
total recorrida por el vehículo.
Los cuentakilómetros parciales muestran la
distancia recorrida desde que se pusieron
a cero por última vez.
Para poner a cero un cuentakilómetros par-
cial, utilice el botón de ajuste izquierdo para
mostrar el cuentakilómetros parcial que de-
sea poner a cero y, a continuación, pulse el
botón de ajuste derecho durante un segun-
do.NOTAEl cuentakilómetros se bloquea cuan-
do llega a 999999 y no se puede po-
ner a cero.
 Los cuentakilómetros parciales se
bloquean a 9999.9 pero se pueden
poner a cero de forma manual.
Cuentakilómetros parcial de reserva de
gasolina
Cuando el nivel de gasolina baja, el indica-
dor de aviso de nivel y el último segmento
del indicador de nivel de gasolina comien-
zan a parpadear. La indicación cambia a
cuentakilómetros parcial de reserva de ga-
solina “TRIP F” y comienza a contar la dis-
tancia recorrida desde ese punto. En ese
caso, pulse el botón de ajuste izquierdo
para cambiar la indicación en el orden si-
guiente:
TRIP F → km/L o L/100 km → AVE_ _._
km/L o AVE_ _._ L/100 km → _ _ °C →
Air_ _ °C → ODO → TRIP 1 → TRIP 2 →
TRIP F
Reino Unido:
TRIP F → km/L, L/100 km o MPG → AVE_
_._ km/L, AVE_ _._ L/100 km o AVE_ _._
MPG → _ _ °C → Air_ _ °C → ODO →
TRIP 1 → TRIP 2 → TRIP FNOTA Pulse el botón de ajuste derecho para
cambiar la indicación en el orden in-
verso.
 Puede poner a cero el cuentakilóme-
tros parcial de reserva de gasolina de
forma manual, o se pondrá a cero au- tomáticamente y desaparecerá del vi-
sor después de repostar y recorrer
5 km (3 mi).
Consumo instantáneo
de gasolina
Esta función calcula el consumo de gasoli-
na en las condiciones de marcha del mo-
mento.
La indicación del consumo instantáneo
puede seleccionarse en “km/L”, “L/100
km” o “MPG” (Reino Unido).  “km/L”: distancia que se puede reco-
rrer con 1.0 L de gasolina en las con-
diciones de marcha del momento.
 “L/100 km”: cantidad de gasolina ne-
cesaria para recorrer 100 km en las

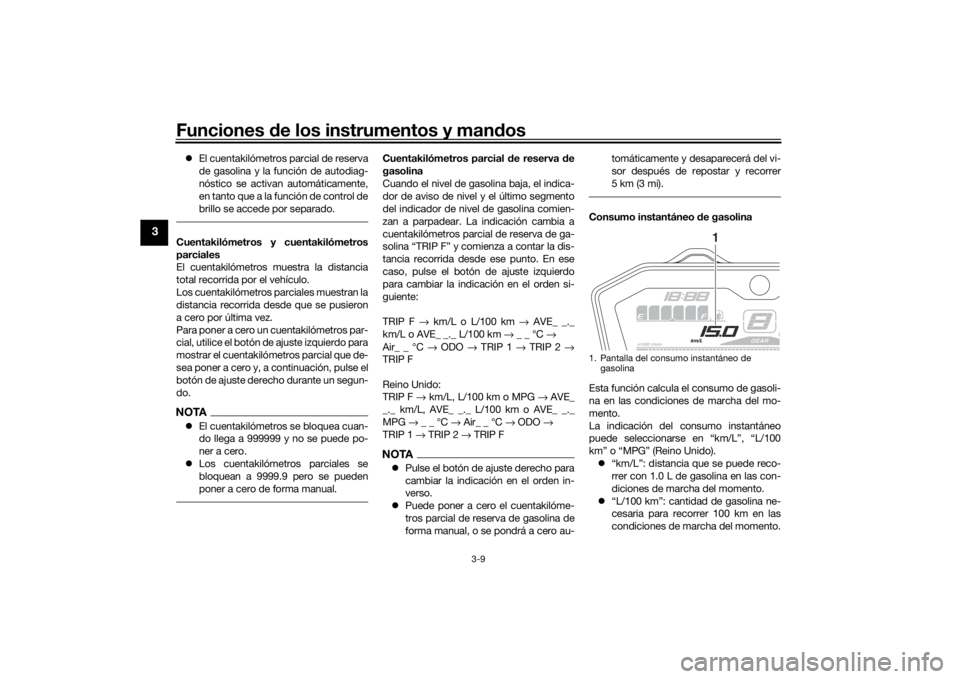

condiciones de marcha del momento.1. Pantalla del consumo instantáneo de
gasolina
1
U1WSS3S0.book Page 9 Thursday, June 4, 2015 2:14 PM

Funciones de los instrumentos y man dos
3-10
3
 “MPG” (Reino Unido): distancia que
se puede recorrer con 1.0 Imp.gal de
gasolina en las condiciones de mar-
cha del momento.
Para cambiar la indicación del consumo
instantáneo de gasolina, pulse el botón de
ajuste izquierdo durante un segundo.NOTACuando circula a menos de 20 km/h
(12 mi/h), el visor muestra la indicación
“_ _._”.Consumo me dio de gasolina
Esta indicación calcula el consumo medio
de gasolina desde la última vez que se rei-
nició. El consumo medio de gasolina puede se-
leccionarse en “AVE_ _._ km/L”, “AVE_ _._
L/100 km” o “AVE_ _._ MPG” (Reino Uni-
do).
 “AVE_ _._ km/L”: distancia media que
se puede recorrer con 1.0 L de gasoli-
na.
 “AVE_ _._ L/100 km”: cantidad media
de gasolina necesaria para recorrer
100 km.
 “AVE_ _._ MPG” (Reino Unido): dis-
tancia media que se puede recorrer
con 1.0 Imp.gal de gasolina.
Para cambiar la indicación del consumo
medio de gasolina, pulse el botón de ajuste
izquierdo durante un segundo.
Para reiniciar el consumo medio de gasoli-
na, pulse el botón de ajuste derecho duran-
te al menos un segundo.
NOTADespués de reiniciar el consumo medio de
gasolina, se muestra “_ _._” hasta que el
vehículo ha recorrido 1 km (0.6 mi).
Temperatura del refrigerante
Muestra la temperatura del líquido refrige-
rante entre 40 °C y 116 °C en incrementos
de 1 °C.
Si el mensaje “HI” parpadea, detenga el ve-
hículo, pare el motor y deje que se enfríe.
(Véase la página 6-43).NOTA Cuando la temperatura del líquido re-
frigerante es inferior a 40 °C, se mues-
tra la indicación “LO”.
 La temperatura del refrigerante varía
con los cambios de tiempo y con la
carga del motor.

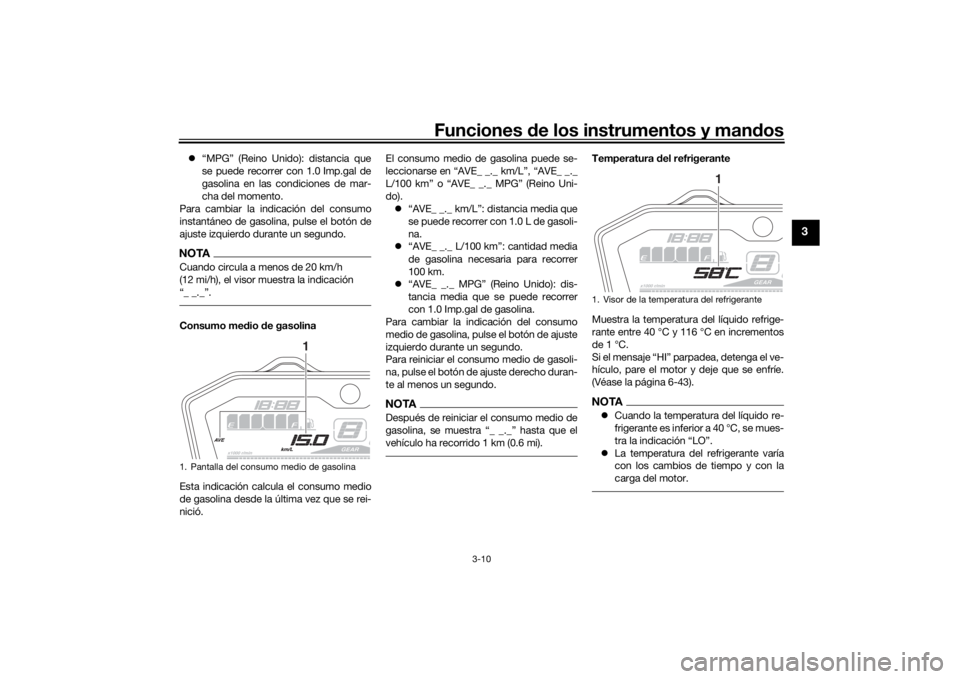

1. Pantalla del consumo medio de gasolina
1
1. Visor de la temperatura del refrigerante
1
U1WSS3S0.book Page 10 Thursday, June 4, 2015 2:14 PM

Funciones de los instrumentos y man dos
3-11
3

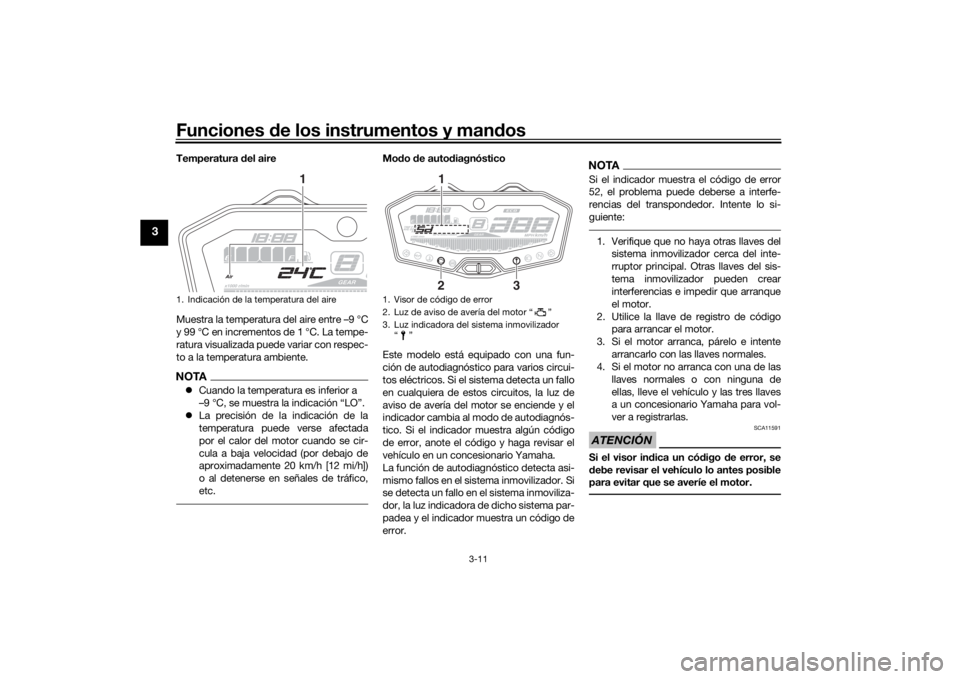

Temperatura del aire
Muestra la temperatura del aire entre –9 °C
y 99 °C en incrementos de 1 °C. La tempe-
ratura visualizada puede variar con respec-
to a la temperatura ambiente.NOTA Cuando la temperatura es inferior a
–9 °C, se muestra la indicación “LO”.
 La precisión de la indicación de la
temperatura puede verse afectada
por el calor del motor cuando se cir-
cula a baja velocidad (por debajo de
aproximadamente 20 km/h [12 mi/h])
o al detenerse en señales de tráfico,
etc.
Mo do d e auto diagnóstico
Este modelo está equipado con una fun-
ción de autodiagnóstico para varios circui-
tos eléctricos. Si el sistema detecta un fallo
en cualquiera de estos circuitos, la luz de
aviso de avería del motor se enciende y el
indicador cambia al modo de autodiagnós-
tico. Si el indicador muestra algún código
de error, anote el código y haga revisar el
vehículo en un concesionario Yamaha.
La función de autodiagnóstico detecta asi-
mismo fallos en el sistema inmovilizador. Si
se detecta un fallo en el sistema inmoviliza-
dor, la luz indicadora de dicho sistema par-
padea y el indicador muestra un código de
error.
NOTASi el indicador muestra el código de error
52, el problema puede deberse a interfe-
rencias del transpondedor. Intente lo si-
guiente:1. Verifique que no haya otras llaves del sistema inmovilizador cerca del inte-
rruptor principal. Otras llaves del sis-
tema inmovilizador pueden crear
interferencias e impedir que arranque
el motor.
2. Utilice la llave de registro de código para arrancar el motor.
3. Si el motor arranc a, párelo e intente
arrancarlo con la s llaves normales.
4. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo y las tres llaves
a un concesionario Yamaha para vol-
ver a registrarlas.ATENCIÓN
SCA11591
Si el visor in dica un có digo de error, se
d ebe revisar el vehículo lo antes posible
para evitar que se averíe el motor.
1. Indicación de la temperatura del aire
1
1. Visor de código de error
2. Luz de aviso de avería del motor “ ”
3. Luz indicadora del sistema inmovilizador “”
21
3
U1WSS3S0.book Page 11 Thursday, June 4, 2015 2:14 PM

Funciones de los instrumentos y man dos
3-12
3
Función de control d e brillo
La función de control de brillo permite ajus-
tar el nivel de brillo del visor multifunción.
Para ajustar el brillo1. Gire la llave a la posición “OFF”.
2. Mantenga pulsado el botón de ajuste izquierdo.
3. Gire la llave a “ON” y siga pulsando el botón de ajuste izquierdo hasta que la
indicación cambie a control de brillo.
4. Pulse el pulse botón de ajuste dere- cho para seleccionar el nivel de brillo.
5. Pulse el botón de ajuste izquierdo para confirmar el nivel de brillo selec-
cionado y cerrar la función de control
de brillo.
SAU1234H

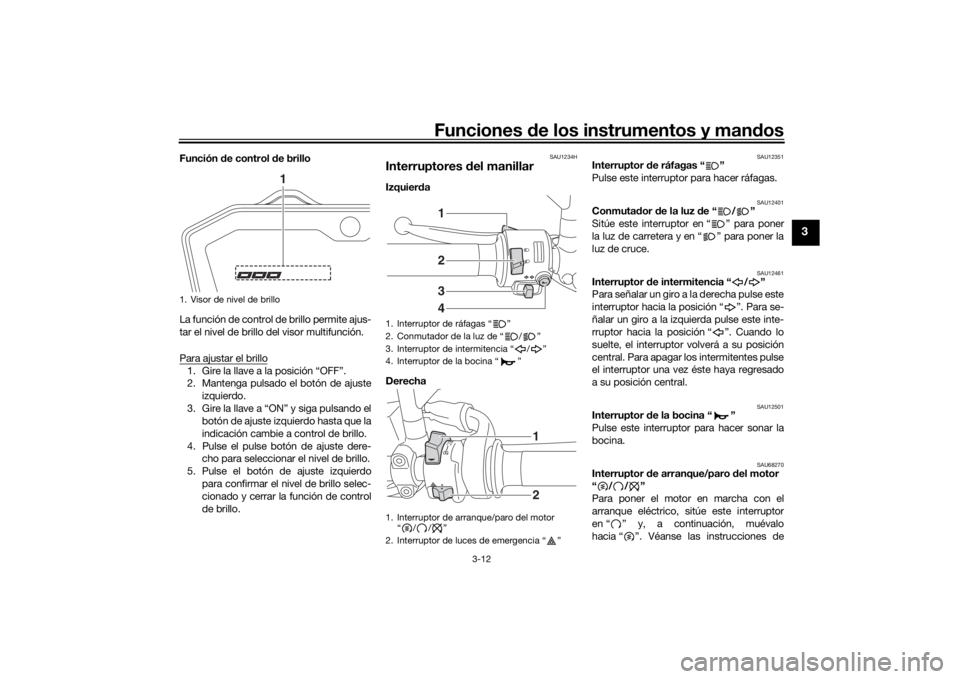

Interruptores del manillarIzquier da
Derecha
SAU12351
Interruptor de ráfagas “ ”
Pulse este interruptor para hacer ráfagas.
SAU12401
Conmuta dor d e la luz de“ / ”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
SAU12461
Interruptor de intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501
Interruptor de la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU68270
Interruptor de arranque/paro del motor
“//”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, muévalo
hacia “ ”. Véanse las instrucciones de
1. Visor de nivel de brillo
1
1. Interruptor de ráfagas “ ”
2. Conmutador de la luz de “ / ”
3. Interruptor de intermitencia “ / ”
4. Interruptor de la bocina “ ”
1. Interruptor de arranque/paro del motor “//”
2. Interruptor de luces de emergencia “ ”
2341
12
U1WSS3S0.book Page 12 Thursday, June 4, 2015 2:14 PM

Funciones de los instrumentos y man dos
3-13
3
arranque en la página 5-1 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU44712
La luz de aviso de avería del motor y la luz
de aviso del sistema ABS (únicamente el
modelo con ABS) se pueden encender
cuando se gira la llave a la posición “ON” y
se pulsa el interruptor de arranque, pero
esto no significa que haya un fallo.
SAU12735
Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender las lu-
ces de emergencia (todos los intermitentes
parpadean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCIÓN
SCA10062
No utilice las luces d e emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pue de descargarse la
batería.
SAU12822

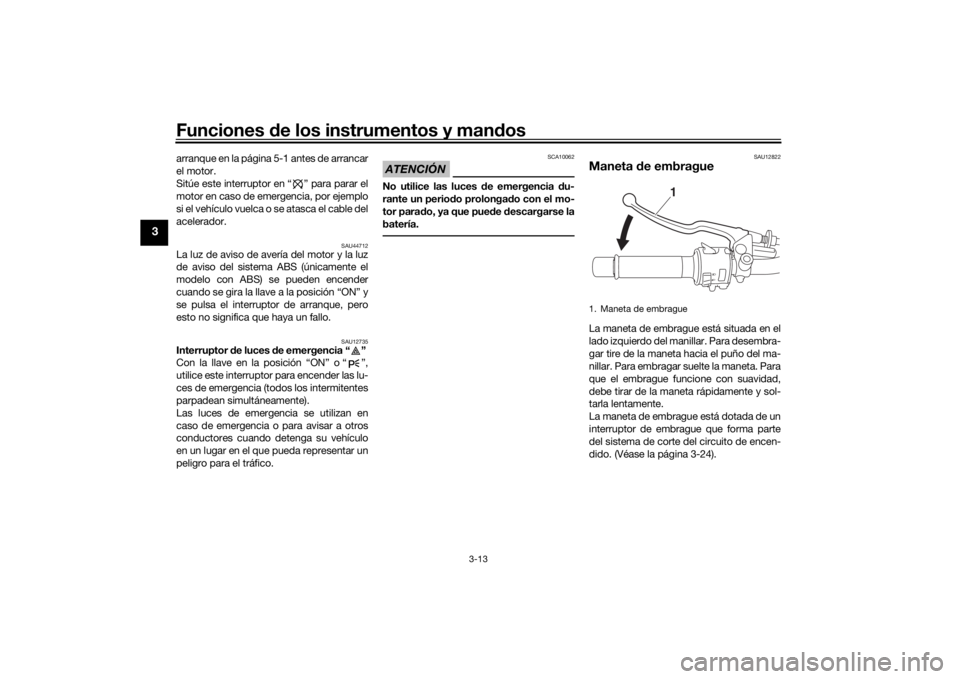

Maneta de embragueLa maneta de embrague está situada en el
lado izquierdo del manillar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta. Para
que el embrague funcione con suavidad,
debe tirar de la maneta rápidamente y sol-
tarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encen-
dido. (Véase la página 3-24).1. Maneta de embrague
1
U1WSS3S0.book Page 13 Thursday, June 4, 2015 2:14 PM

Funciones de los instrumentos y man dos
3-14
3
SAU12872

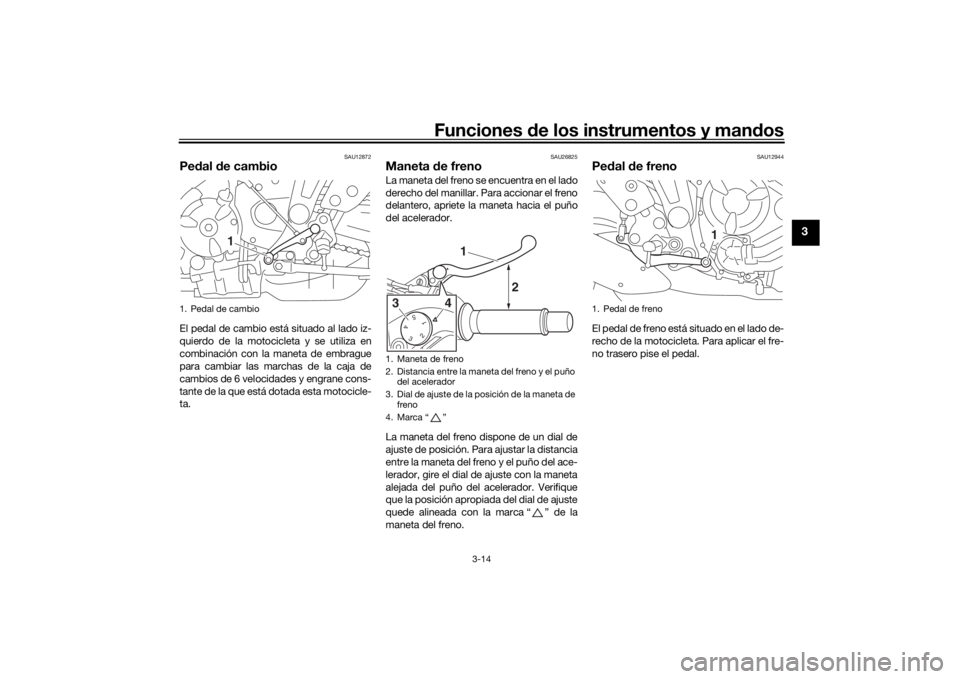

Pe dal d e cambioEl pedal de cambio está situado al lado iz-
quierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 6 velocidades y engrane cons-
tante de la que está dotada esta motocicle-
ta.
SAU26825
Maneta de frenoLa maneta del freno se encuentra en el lado
derecho del manillar. Para accionar el freno
delantero, apriete la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, gire el dial de ajuste con la maneta
alejada del puño del acelerador. Verifique
que la posición apropiada del dial de ajuste
quede alineada con la marca “ ” de la
maneta del freno.
SAU12944
Pe dal d e frenoEl pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
1. Pedal de cambio
1
1. Maneta de freno
2. Distancia entre la maneta del freno y el puño
del acelerador
3. Dial de ajuste de la posición de la maneta de freno
4. Marca “ ”
543
21
1
2
43
1. Pedal de freno
1
U1WSS3S0.book Page 14 Thursday, June 4, 2015 2:14 PM

Funciones de los instrumentos y man dos
3-15
3
SAU60021
ABS (mo delos con ABS)El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de control electrónico que actúa de forma in-
dependiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo de delante en fun-
ción d e la veloci dad , incluso con ABS.
 El ABS funciona mejor con d istan-
cias de frenad a largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenad a
pue de ser mayor con ABS que sin
ABS.El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTA El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o
el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.ATENCIÓN
SCA20100
Evite dañar el sensor de la rue da o el ro-
tor del sensor d e la rueda; ya que, d e
pro ducirse, ocasionaría el incorrecto
funcionamiento del sistema ABS.

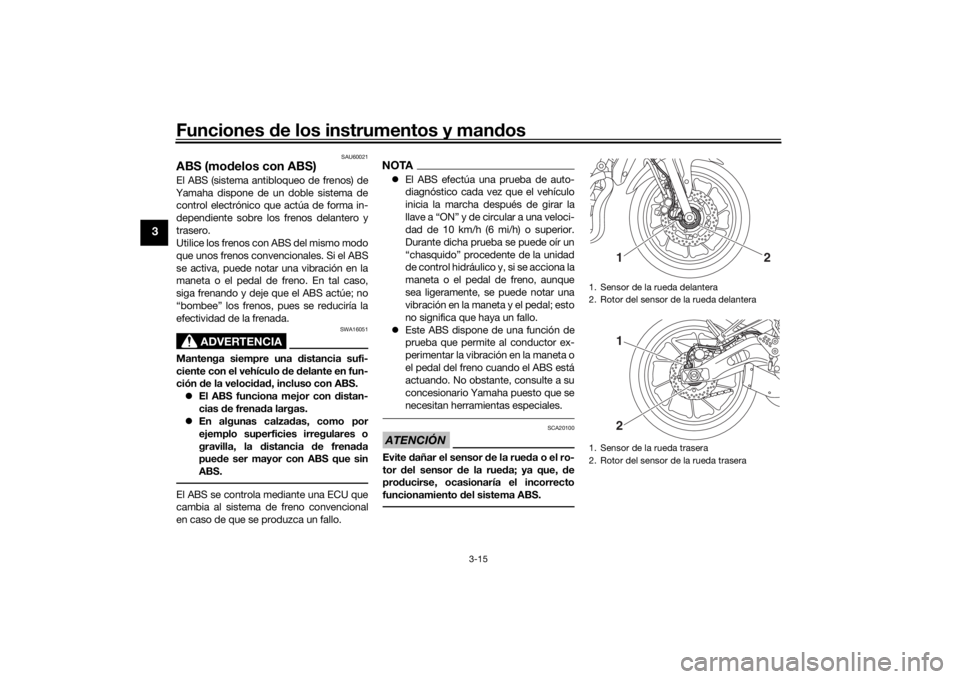

1. Sensor de la rueda delantera
2. Rotor del sensor de la rueda delantera
1. Sensor de la rueda trasera
2. Rotor del sensor de la rueda trasera
1
2
12
U1WSS3S0.book Page 15 Thursday, June 4, 2015 2:14 PM
