Funzioni deg li strumenti e d ei comandi
3-6
3
Lo strumento multifunzione è equipaggiato
con i seguenti strumenti:
 tachimetro
 contagiri
 orologio digitale
 indicatore livello carburante
 indicatore Eco
 display della marcia innestata
 display multifunzione
AVVERTENZA
HWA12423
Ricord arsi di arrestare il veicolo prima di
eseg uire qualsiasi mo difica delle re gola-
zioni dello strumento multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota e d au-
mentare il rischio d i un incidente.NOTA Eccetto quando si accede alla moda-
lità di comando della luminosità o alla
visualizzazione dell’orologio digitale,
occorre ruotare la chiave su “ON” pri-
ma di poter utilizzare i tasti d’imposta-
zione sinistro e destro per regolare lo
strumento multifunzione.
 Per il Regno Unito: Per alternare la vi-
sualizzazione dei chilometri e delle mi-
glia, premere il tasto d’impostazione
sinistro per tre secondi.
Tachimetro
Il tachimetro indica la velocità di marcia del
veicolo.
Conta giri
Il contagiri consente al pilota di controllare
il regime di rotazione del motore e di man-
tenerlo entro la gamma di potenza ideale.ATTENZIONE
HCA10032
Non far funzionare il motore quand o il
conta giri è nella zona rossa.
Zona rossa: 10000 giri/min. e oltre

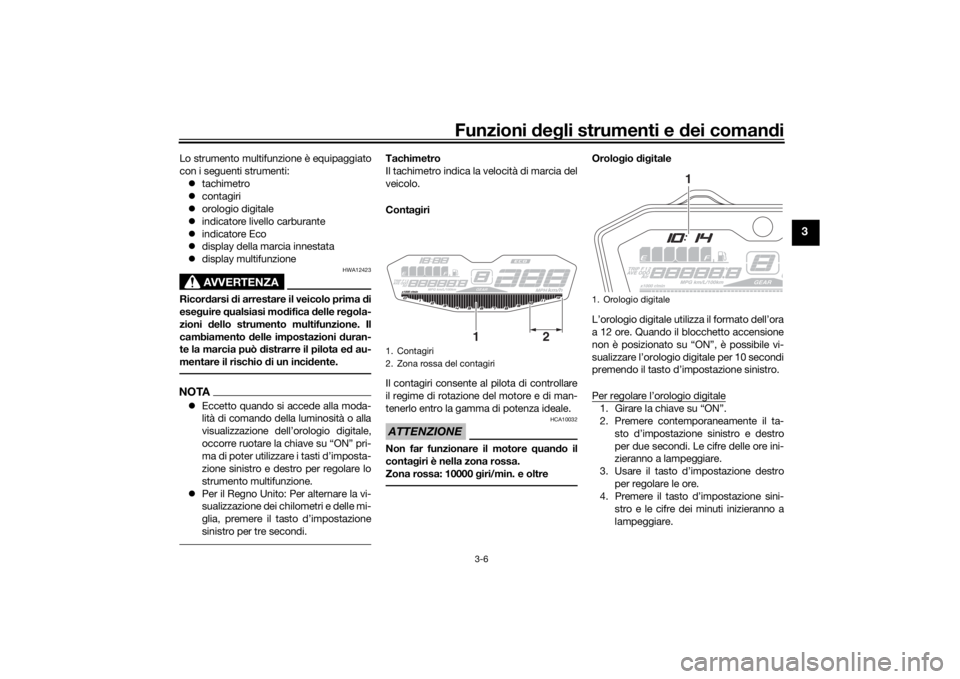

Orolo gio dig itale
L’orologio digitale utilizza il formato dell’ora
a 12 ore. Quando il blocchetto accensione
non è posizionato su “ON”, è possibile vi-
sualizzare l’orologio digitale per 10 secondi
premendo il tasto d’impostazione sinistro.
Per regolare l’orologio digitale1. Girare la chiave su “ON”.
2. Premere contemporaneamente il ta- sto d’impostazione sinistro e destro
per due secondi. Le cifre delle ore ini-
zieranno a lampeggiare.
3. Usare il tasto d’impostazione destro per regolare le ore.
4. Premere il tasto d’impostazione sini-
stro e le cifre dei minuti inizieranno a
lampeggiare.
1. Contagiri
2. Zona rossa del contagiri
12
1. Orologio digitale
1
U1WSH3H0.book Page 6 Thursday, June 4, 2015 1:48 PM

Funzioni deg li strumenti e dei coman di
3-7
3
5. Usare il tasto d’impostazione destro
per regolare i minuti.
6. Premere il tasto d’impostazione sini- stro e poi rilasciarlo per avviare l’oro-
logio digitale.

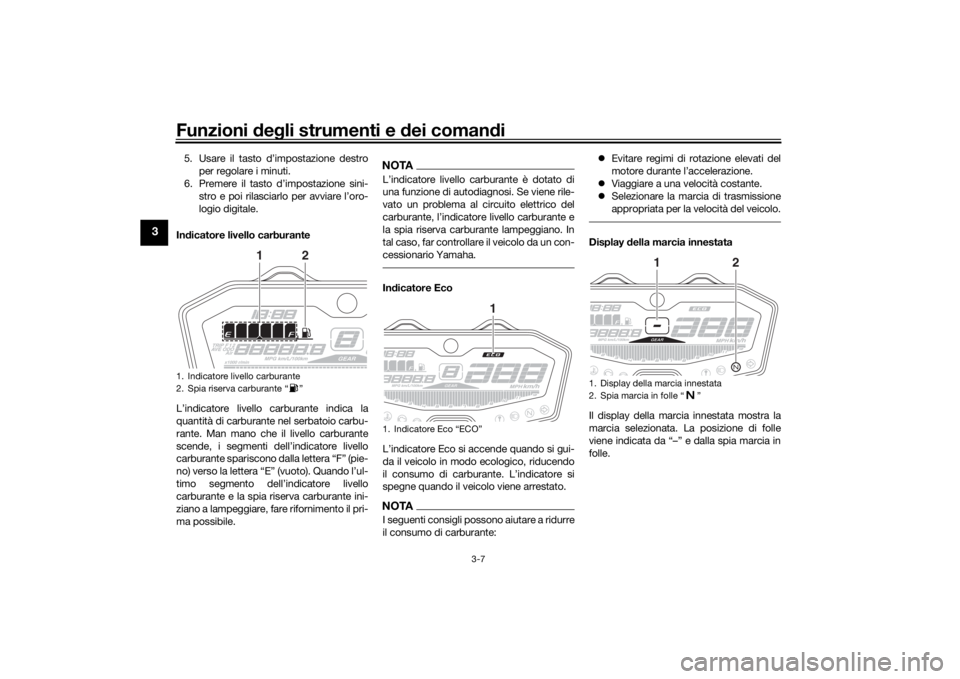

In dicatore livello carburante
L’indicatore livello carburante indica la
quantità di carburante nel serbatoio carbu-
rante. Man mano che il livello carburante
scende, i segmenti dell’indicatore livello
carburante spariscono dalla lettera “F” (pie-
no) verso la lettera “E” (vuoto). Quando l’ul-
timo segmento dell’indicatore livello
carburante e la spia riserva carburante ini-
ziano a lampeggiare, fare rifornimento il pri-
ma possibile.
NOTAL’indicatore livello carburante è dotato di
una funzione di autodiagnosi. Se viene rile-
vato un problema al circuito elettrico del
carburante, l’indicatore livello carburante e
la spia riserva carburante lampeggiano. In
tal caso, far controllare il veicolo da un con-
cessionario Yamaha.In dicatore Eco
L’indicatore Eco si accende quando si gui-
da il veicolo in modo ecologico, riducendo
il consumo di carburante. L’indicatore si
spegne quando il veicolo viene arrestato.NOTAI seguenti consigli possono aiutare a ridurre
il consumo di carburante: 
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
 Viaggiare a una velocità costante.
 Selezionare la marcia di trasmissione
appropriata per la velocità del veicolo.
Display della marcia innestata
Il display della marcia innestata mostra la
marcia selezionata. La posizione di folle
viene indicata da “–” e dalla spia marcia in
folle.
1. Indicatore livello carburante
2. Spia riserva carburante “ ”
1
2
1. Indicatore Eco “ECO”
1
1. Display della marcia innestata
2. Spia marcia in folle “ ”
1
2
U1WSH3H0.book Page 7 Thursday, June 4, 2015 1:48 PM

Funzioni deg li strumenti e d ei comandi
3-8
3
Display multifunzione
Il display multifunzione è equipaggiato con
i seguenti strumenti:
 totalizzatore contachilometri
 due contachilometri parziali
 contachilometri parziale riserva carbu-
rante
 consumo istantaneo carburante
 consumo medio carburante
 temperatura liquido refrigerante
 temperatura aria
 modalità di autodiagnosi
 modalità di comando della luminosità
Navi gazione all’interno del display multi-
funzione
Premere il tasto d’impost azione sinistro per
alternare la visualizzazione dei display tota-
lizzatore contachilometri “ODO”, contachi- lometri parziali “TRIP 1” e “TRIP 2”,
consumo istantaneo di carburante “km/L”
o “L/100 km”, consumo medio di carburan-
te “AVE_ _._ km/L” o “AVE_ _._ L/100 km”,
temperatura liquido refrigerante “_ _ °C” e
temperatura aria “Air_ _ °C” nell’ordine se-
guente:
ODO
→ TRIP 1 → TRIP 2 → km/L o
L/100 km → AVE_ _._ km/L o AVE_ _._
L/100 km → _ _ °C → Air_ _ °C → ODO
Per il Regno Unito:
Premere il tasto d’impostazione sinistro per
alternare la visualizzazione dei display tota-
lizzatore contachilometri “ODO”, contachi-
lometri parziali “TRIP 1” e “TRIP 2”,
consumo istantaneo di carburante “km/L”,
“L/100 km” o “MPG”, consumo medio di
carburante “AVE_ _._ km/L”, “AVE_ _._
L/100 km” o “AVE_ _._ MPG”, temperatura
liquido refrigerante “_ _ °C” e temperatura
aria “Air_ _ °C” nell’ordine seguente:
ODO → TRIP 1 → TRIP 2 → km/L, L/100
km o MPG → AVE_ _._ km/L, AVE_ _._
L/100 km o AVE_ _._ MPG → _ _ °C →
Air_ _ °C → ODO
NOTA Premere il tasto d’ impostazione de-
stro per commutare le visualizzazioni
sul display in ordine inverso.
 Il contachilometri parziale riserva car-
burante e la modalità di autodiagnosi
si attivano automaticamente, mentre
si accede separatamente alla modali-
tà di comando della luminosità.Totalizzatore contachilometri e conta-
chilometri parziali
Il totalizzatore contachilometri indica la di-
stanza totale percorsa da veicolo.
I contachilometri parziali indicano la distan-
za percorsa dall’ultimo azzeramento.
Per azzerare un contac hilometri parziale,
usare il tasto d’impostazione sinistro per vi-
sualizzare il contachilometri parziale da az-
zerare, quindi premere il tasto
d’impostazione destro per un secondo.NOTA Il totalizzatore contachilometri si bloc-
cherà a 999999 e non potrà essere az-
zerato.
 I contachilometri parziali si blocche-
ranno a 9999.9 ma possono essere
azzerati manualmente.
1. Display multifunzione
1
U1WSH3H0.book Page 8 Thursday, June 4, 2015 1:48 PM

Funzioni deg li strumenti e dei coman di
3-9
3
Contachilometri parziale riserva carbu-
rante
Quando il carburante raggiunge il livello di
riserva, la spia riserva carburante e l’ultimo
segmento dell’indicatore livello carburante
inizieranno a lampeggiare. Il display passe-
rà al contachilometri parziale riserva carbu-
rante “TRIP F” e inizierà a conteggiare la
distanza percorsa a partire da quel mo-
mento. In questo caso, premere il tasto
d’impostazione sinistro per alternare le vi-
sualizzazioni nel seguente ordine:
TRIP F → km/L oppure L/100 km → AVE_
_._ km/L oppure AVE_ _._ L/100 km → _ _
°C → Air_ _ °C → ODO → TRIP 1 →
TRIP 2 → TRIP F
Per il Regno Unito:
TRIP F → km/L, L/100 km oppure MPG →
AVE_ _._ km/L, AVE_ _._ L/100 km oppure
AVE_ _._ MPG → _ _ °C → Air_ _ °C →
ODO → TRIP 1 → TRIP 2 → TRIP FNOTA Premere il tasto d’ impostazione de-
stro per commutare le visualizzazioni
sul display in ordine inverso.
 È possibile azzerare manualmente il
contachilometri parziale riserva carbu-
rante, oppure si azzererà automatica- mente e scomparirà dal display dopo
aver fatto rifornimento e percorso
5 km (3 mi).

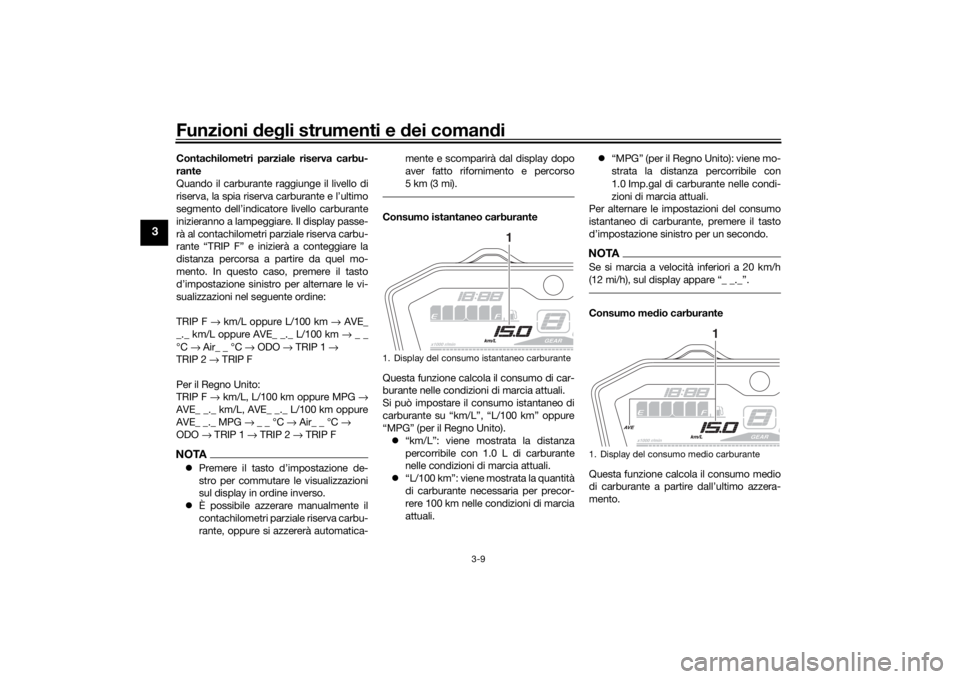

Consumo istantaneo carburante
Questa funzione calcola il consumo di car-
burante nelle condizioni di marcia attuali.
Si può impostare il consumo istantaneo di
carburante su “km/L”, “L/100 km” oppure
“MPG” (per il Regno Unito).
 “km/L”: viene mostrata la distanza
percorribile con 1.0 L di carburante
nelle condizioni di marcia attuali.
 “L/100 km”: viene mostrata la quantità
di carburante necessaria per precor-
rere 100 km nelle condizioni di marcia
attuali. 
“MPG” (per il Regno Unito): viene mo-
strata la distanza percorribile con
1.0 Imp.gal di carburante nelle condi-
zioni di marcia attuali.
Per alternare le impostazioni del consumo
istantaneo di carburante, premere il tasto
d’impostazione sinistro per un secondo.
NOTASe si marcia a velocità inferiori a 20 km/h
(12 mi/h), sul display appare “_ _._”.Consumo me dio carburante
Questa funzione calcola il consumo medio
di carburante a partire dall’ultimo azzera-
mento.
1. Display del consumo istantaneo carburante
1
1. Display del consumo medio carburante
1
U1WSH3H0.book Page 9 Thursday, June 4, 2015 1:48 PM

Funzioni deg li strumenti e d ei comandi
3-10
3
Il consumo medio di carburante si può im-
postare su “AVE_ _._ km/L”, “AVE_ _._
L/100 km” oppure “AVE_ _._ MPG” (per il
Regno Unito).
 “AVE_ _._ km/L”: viene mostrata la di-
stanza media percorribile con 1.0 L di
carburante.
 “AVE_ _._ L/100 km”: viene mostrata
la quantità media di carburante ne-
cessaria per precorrere 100 km.
 “AVE_ _._ MPG” (per il Regno Unito):
viene mostrata la distanza media per-
corribile con 1.0 Imp.gal di carburan-
te.
Per alternare le impostazioni del consumo
medio di carburante, premere il tasto d’im-
postazione sinistro per un secondo.
Per azzerare il consumo medio carburante,
premere il tasto d’impostazione destro per
almeno un secondo.NOTADopo l’azzeramento del consumo medio
carburante, verrà visualizzato “_ _._” fino a
quando il veicolo ha percorso 1 km (0.6 mi).
Temperatura del li qui do refri gerante
Questo display mostra la temperatura liqui-
do refrigerante da 40 °C a 116 °C con incre-
menti di 1 °C.
Se il messaggio “HI” lampeggia, arrestare il
veicolo, spegnere il motore e lasciarlo raf-
freddare. (Vedere pagina 6-44.)NOTA Quando la temperatura refrigerante
scende sotto i 40 °C, viene visualizza-
to “LO”.
 La temperatura del liquido refrigerante
varia a seconda delle variazioni clima-
tiche e del carico del motore.
Temperatura aria
Questo display mostra la temperatura aria
da –9 °C a 99 °C con incrementi di 1 °C. La
temperatura visualizzata può scostarsi dal-
la temperatura ambiente.NOTAQuando la temperatura è inferiore a
–9 °C, viene visualizzato “LO”.
 La precisione della temperatura visua-
lizzata può venire compromessa dal
calore prodotto dal motore quando si
marcia lentamente (al di sotto di
20 km/h [12 mi/h]) o se ci si ferma in
corrispondenza di segnali stradali,
ecc.
1. Display della temperatura liquido
refrigerante
1
1. Display della temperatura dell’aria
1
U1WSH3H0.book Page 10 Thursday, June 4, 2015 1:48 PM

Funzioni deg li strumenti e dei coman di
3-11
3
Mo dalità di auto dia gnosi
Questo modello è equipaggiato con una
funzione di autodiagnosi per vari circuiti
elettrici. Se viene rilevato un problema in
uno qualsiasi di questi circuiti, la spia gua-
sto motore si accende ed il display commu-
ta alla modalità di autodiagnosi. Se il
display indica codici di errore, annotare il
numero del codice e fare controllare il vei-
colo da un concessionario Yamaha.
Inoltre, la funzione di autodiagnosi rileva
problemi al sistema immobilizzatore. Se
viene rilevato un problema nel sistema im-
mobilizzatore, la spia immobilizer lampeg-
gia ed il display indica un codice di errore.
NOTASe il display indica il codice di errore 52,
questo potrebbe essere provocato da
un’interferenza del transponder. Tentare
quanto segue:1. Accertarsi che non vi siano chiavi del sistema immobilizzatore vicino al
blocchetto accensione. Le altre chiavi
del sistema immobilizzatore possono
provocare interferenze e impedire
l’avviamento del motore.
2. Usare la chiave di ricodifica per avvia- re il motore.
3. Se il motore si accende, spegnerlo e provare ad accendere il motore con le
chiavi standard.
4. Se una o entrambe le chiavi standard non avviano il motore, portare il veico-
lo insieme a tutte e tre le chiavi da un
concessionario Yamaha per farle rico-
dificare.ATTENZIONE
HCA11591
Se il display in dica un co dice di g uasto,
far controllare il veicolo il più presto pos-
sibile per evitare d anneggiamenti del
motore.
Mo dalità coman do luminosità
La modalità di comando della luminosità
consente di regolare il livello di luminosità
dello strumento multifunzione.
Per regolare la luminosità1. Girare la chiave su “OFF”.
2. Premere e mantenere premuto il tasto d’impostazione sinistro.
3. Girare la chiave su “ON” e continuare
a premere il tasto d’impostazione sini-
stro fino a quando il display non com-
muta sulla modalità di comando della
luminosità.
4. Premere il tasto d’impostazione de- stro per regolare il livello di luminosità.

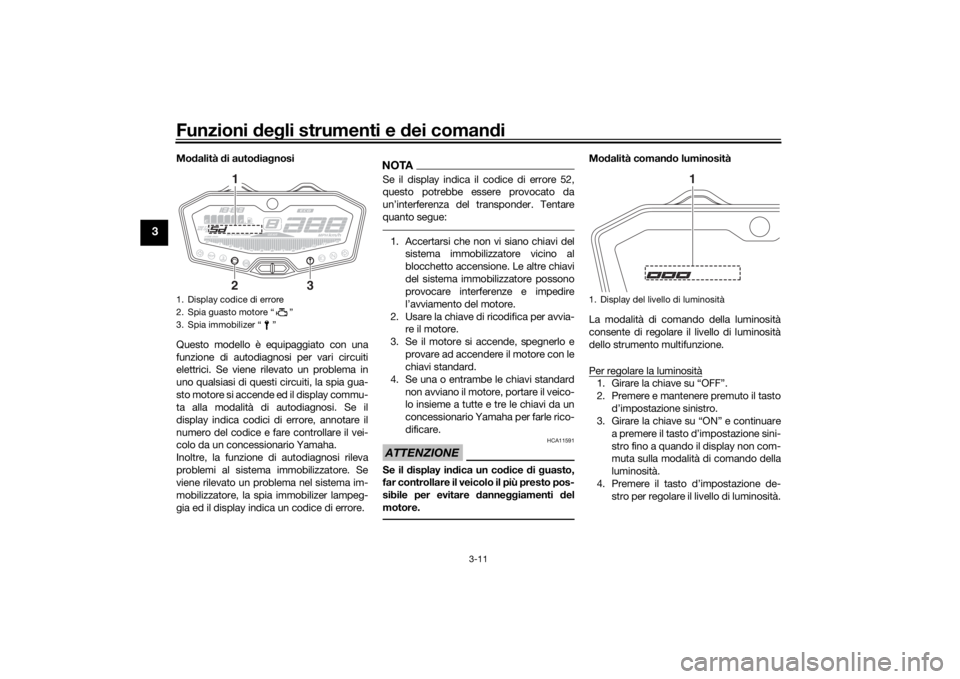

1. Display codice di errore
2. Spia guasto motore “ ”
3. Spia immobilizer “ ”
21
3
1. Display del livello di luminosità
1
U1WSH3H0.book Page 11 Thursday, June 4, 2015 1:48 PM

Funzioni deg li strumenti e d ei comandi
3-12
3
5. Premere il tasto d’impostazione sini-
stro per confermare il livello seleziona-
to di luminosità ed uscire dalla
modalità di comando della luminosità.
HAU1234H

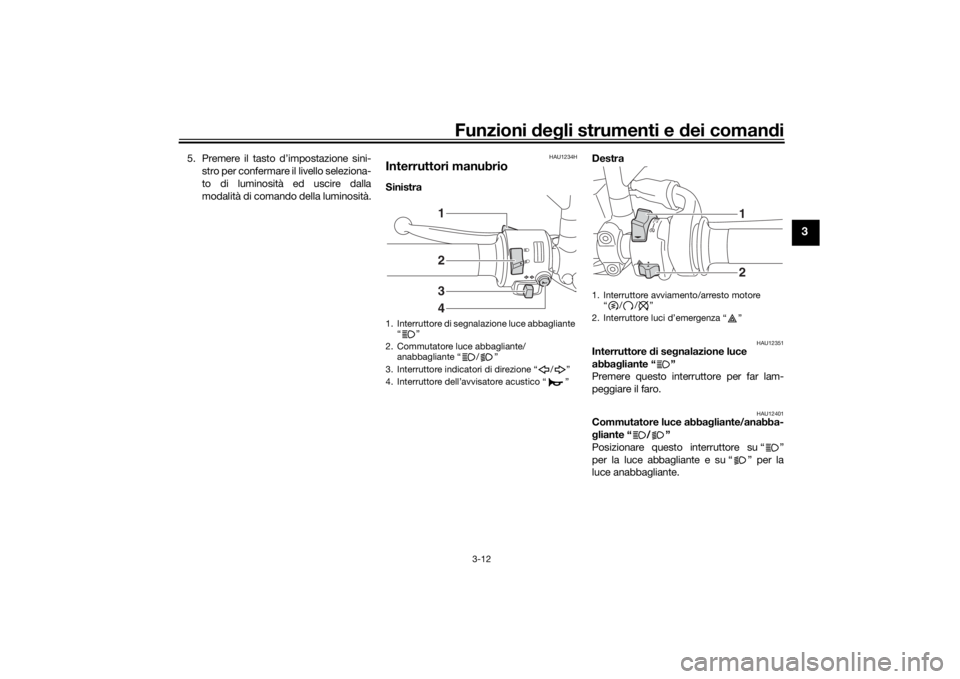

Interruttori manubrioSinistra Destra
HAU12351
Interruttore
di se gnalazione luce
abba gliante “ ”
Premere questo interruttore per far lam-
peggiare il faro.
HAU12401
Commutatore luce abba gliante/anabba-
g liante “ / ”
Posizionare questo interruttore su “ ”
per la luce abbagliante e su “ ” per la
luce anabbagliante.
1. Interruttore di segnalazione luce abbagliante “”
2. Commutatore luce abbagliante/ anabbagliante “ / ”
3. Interruttore indicatori di direzione “ / ”
4. Interruttore dell’avvisatore acustico “ ”
2341
1. Interruttore avviamento/arresto motore “//”
2. Interruttore luci d’emergenza “ ”
12
U1WSH3H0.book Page 12 Thursday, June 4, 2015 1:48 PM

Funzioni deg li strumenti e dei coman di
3-13
3
HAU12461
Interruttore in dicatori di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12501
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU68270
Interruttore avviamento/arresto motore
“//”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e far scorrere l’interruttore
verso “ ”. Prima di accendere il motore,
vedere pagina 5-1 per le istruzioni di avvia-
mento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU44712
La spia guasto motore e la spia ABS (solo
per modelli con ABS) potrebbero accen-
dersi quando si gira la chiave su “ON” e si
preme l’interruttore avviamento, ma questo
non indica una disfunzione.
HAU12735
Interruttore luci d ’emergenza “ ”
Con la chiave di accensione su “ON”
o “ ”, usare questo interruttore per ac-
cendere le luci d’emergenza (lampeggio si-
multaneo di tutte le luci indicatori di
direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso.ATTENZIONE
HCA10062
Non utilizzare a lun go le luci d’emer gen-
za a motore spento, per evitare di scari-
care la batteria.
HAU12822

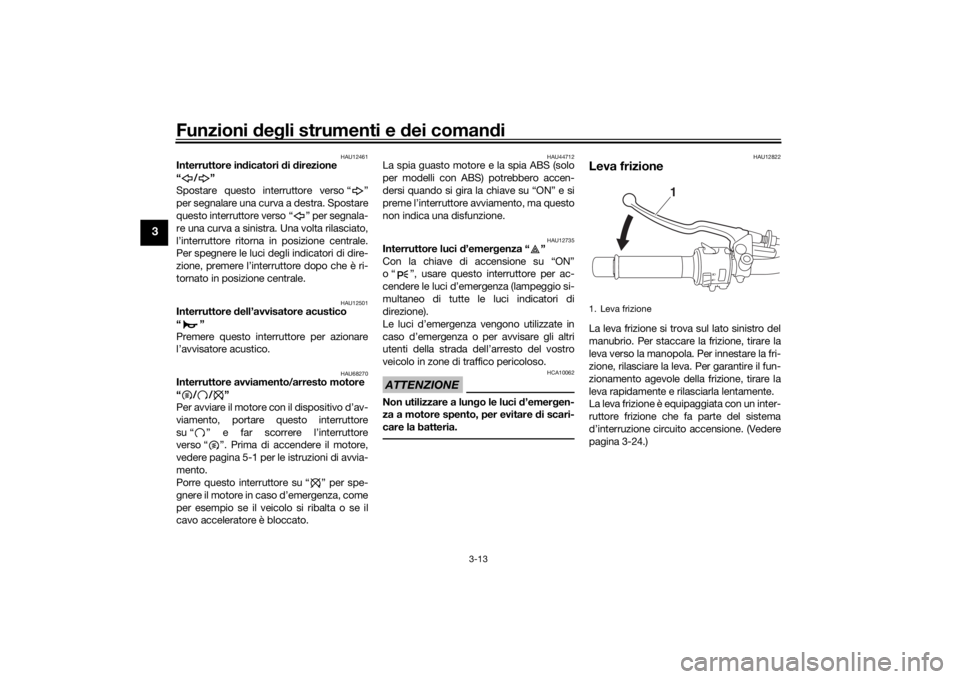

Leva frizioneLa leva frizione si trova sul lato sinistro del
manubrio. Per staccare la frizione, tirare la
leva verso la manopola . Per innestare la fri-
zione, rilasciare la leva. Per garantire il fun-
zionamento agevole della frizione, tirare la
leva rapidamente e rilasciarla lentamente.
La leva frizione è equipaggiata con un inter-
ruttore frizione che fa parte del sistema
d’interruzione circuito accensione. (Vedere
pagina 3-24.)1. Leva frizione
1
U1WSH3H0.book Page 13 Thursday, June 4, 2015 1:48 PM

Funzioni deg li strumenti e d ei comandi
3-14
3
HAU12872
Pe dale cambioIl pedale cambio si trova sul lato sinistro del
motociclo e si usa in combinazione con la
leva frizione quando si cambiano le marce
della trasmissione sempre in presa a 6 mar-
ce installata su questo motociclo.
HAU26825
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, girare il quadrante
di regolazione mentre si allontana la leva
dalla manopola acceleratore. Accertarsi
che la regolazione corretta impostata sul
quadrante di regolazione sia allineata con il
riferimento “ ” sulla leva freno.
HAU12944
Pe dale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
1. Pedale cambio
1
1. Leva freno
2. Distanza tra la leva freno e la manopola
acceleratore
3. Quadrante di regolazione posizione leva freno
4. Riferimento “ ”
543
21
1
2
43
1. Pedale freno
1
U1WSH3H0.book Page 14 Thursday, June 4, 2015 1:48 PM

Funzioni deg li strumenti e dei coman di
3-15
3
HAU60021
ABS (per i mo delli ABS)L’ABS Yamaha (sistema frenante antibloc-
caggio) comprende un sistema elettronico
di comando doppio che agisce indipen-
dentemente sul freno anteriore e su quello
posteriore.
Utilizzare i freni con ABS normalmente,
come si utilizzano i freni tradizionali. All’atti-
vazione dell’ABS, si potrebbero avvertire
delle pulsazioni sulla leva o sul pedale del
freno. In questa situazione, continuare ad
azionare i freni e lasciare che l’ABS inter-
venga; non “pompare” sui freni perché
questa azione ridurrebbe l’efficacia della
frenata.
AVVERTENZA
HWA16051
Mantenere sempre una d istanza di sicu-
rezza dal veicolo che prece de, ad eg uata
alla velocità di marcia, nonostante la d i-
sponibilità dell’ABS.
 L’ABS fornisce prestazioni ottimali
sulle distanze di frenata più lun ghe.
 Su determinate superfici strad ali,
a d esempio su terreni acci dentati o
in presenza di g hiaia, la d istanza di
frenata con l’ABS attivo può risulta-
re ma ggiore rispetto alla d istanza di
frenata convenzionale.
L’ABS viene controllato dall’ECU che, in
caso di anomalia, ripristina il tradizionale
funzionamento dell’impianto frenante con-
venzionale.NOTA L’ABS esegue un controllo di autodia-
gnosi ogni volta che si riavvia il veicolo
dopo aver girato la chiave su “ON” e il
veicolo raggiunge una velocità di al-
meno 10 km/h (6 mi/h). Durante que-
sto controllo, si può sentire uno
“scatto” dalla centralina idraulica, e se
si aziona anche solo leggermente la
leva freno o il pedale freno, si può av-
vertire una vibrazione sulla leva e sul
pedale, ma questi sintomi non sono
indice di anomalia.
 Questo ABS prevede una modalità di
prova che consente al pilota di avver-
tire le pulsazioni sulla leva o sul pedale
freno quando l’ABS è attivo. Tuttavia
sono necessari degli attrezzi speciali,
per cui consigliamo di consultare un
concessionario Yamaha.
ATTENZIONE
HCA20100
Prestare attenzione a non danne ggiare il
sensore o il rotore del sensore ruota; la
mancata osservanza di tale precauzione
provoca il funzionamento improprio

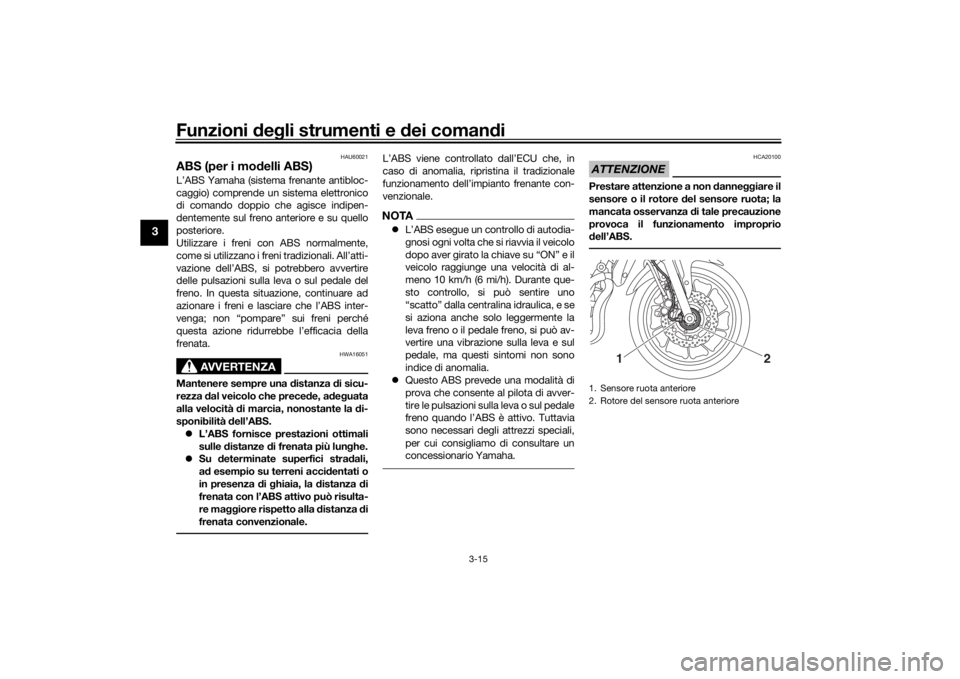

d ell’ABS.1. Sensore ruota anteriore
2. Rotore del sensore ruota anteriore
1
2
U1WSH3H0.book Page 15 Thursday, June 4, 2015 1:48 PM
