ECO mode YAMAHA MT-07 2016 Manuale duso (in Italian)

HAU69860
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
g nare il veicolo se viene ven duto.
Date of issue:
Signature of Responsible Person: January 12, 2015
Product: IMMOBILIZER
Model: 1WS-00
Supplied by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EC from 17.06.1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Technical Construction File held by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE Directive
(Article 3.1(a) Safety)
R&TTE Directive
(Article 3.1(b) EMC)
R&TTE Directive
(Article 3.2 Spectrum)DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
Data di emissione:
Firma della persona responsabile: 12 gennaio 2015
Prodotto: IMMOBILIZZATORE
Modello: 1WS-00
Fornito da
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Giappone
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
DIRETTORE GENERALE
DIV. ASSICURAZIONE QUALITÀ 97/24/CE del 17/06/1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Dossier tecnico di fabbricazione conservato daYAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Giappone
Direttiva R&TTE
(articolo 3.1(a) Sicurezza)
Direttiva R&TTE
(articolo 3.1(b) CEM)
Direttiva R&TTE
(articolo 3.2 Spettro)
DICHIARAZIONE DI CONFORMITÀ Per
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Giappone
Standard utilizzato per la conformità
Metodo di conformità
Dichiariamo sotto la nostra esclusiva responsabilità che il/i Prodotto/i è conforme ai requisiti essenziali e agli altri requisiti pertinenti della Direttiva sulle apparecchiature terminali radio e di telecomunicazioni (Direttiva R&TTE) (1999/5/CE).
U1WSH3H0.book Page 1 Thursday, June 4, 2015 1:48 PM

Utilizzo e punti importanti relativi alla gui da
5-1
5
HAU15952
Leggere attentamente il libretto uso e ma-
nutenzione per familiarizzare con tutti i co-
mandi. Se non si comprende un comando
o una funzione, chiedere spiegazioni al
concessionario Yamaha di fiducia.
AVVERTENZA
HWA10272
La mancanza d i pratica con i coman di
può comportare la per dita del controllo,
con possibilità di inci denti o infortuni.
HAU48712
NOTAQuesto modello è equipaggiato con:
 un sensore dell’angolo di inclinazione
per arrestare il motore in caso di ribal-
tamento. In questo caso, il display in-
dica il codice di errore 30, ma questo
non è un malfunzionamento. Girare la
chiave su “OFF” e poi su “ON” per
cancellare il codice di errore. Se non lo
si fa, si impedisce al motore di avviarsi
nonostante il motore inizi a girare
quando si preme l’interruttore avvia-
mento.
 un sistema di spegnimento automati-
co motore. Il motore si spegne auto-
maticamente se lo si lascia al minimo
per 20 minuti. Se il motore si spegne,
premere semplicemente l’interruttore
avviamento per riavviare il motore.
HAU59852
Avviare il motoreAffinché il sistema d’interruzione circuito
accensione dia il consenso all’avviamento,
va soddisfatta una delle seguenti condizio-
ni:
 La trasmissione è in posizione di folle.
 La trasmissione è innestata su una
marcia con la leva frizione tirata ed il
cavalletto laterale alzato.
Vedere pagina 3-24 per maggiori in-
formazioni.
1. Girare la chiave su “ON” e verificare che l’interruttore avviamento/arresto
motore sia su “ ”.
Le seguenti spie d’avvertimento e di
segnalazione dovrebbero accendersi
per pochi secondi e poi spegnersi.
 Spia temperatura liquido refrige-
rante
 Spia guasto motore
 Spia immobilizer
 Spia pressione olio (questa spia
si riaccende dopo essersi spenta
brevemente, dopo di che resta
accesa finché non si avvia il mo-
tore.)
U1WSH3H0.book Page 1 Thursday, June 4, 2015 1:48 PM

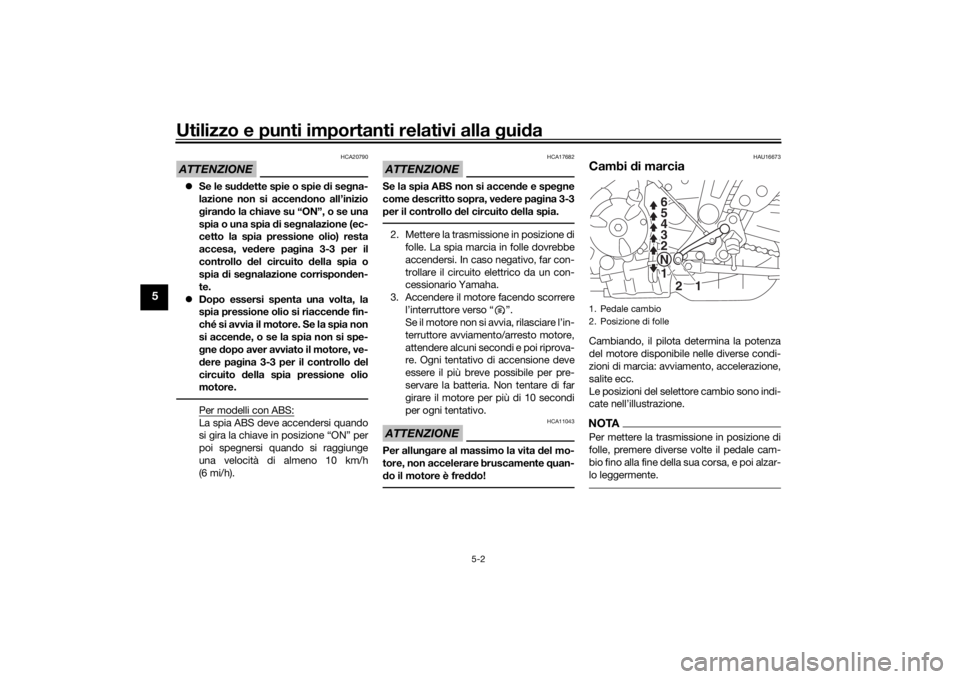

Utilizzo e punti importanti relativi alla gui da
5-2
5
ATTENZIONE
HCA20790
 Se le su ddette spie o spie di se gna-
lazione non si accen dono all’inizio
g iran do la chiave su “ON”, o se una
spia o una spia di se gnalazione (ec-
cetto la spia pressione olio) resta
accesa, ve dere pa gina 3-3 per il
controllo del circuito della spia o
spia di se gnalazione corrispon den-
te.
 Dopo essersi spenta una volta, la
spia pressione olio si riaccen de fin-
ché si avvia il motore. Se la spia non
si accen de, o se la spia non si spe-
g ne dopo aver avviato il motore, ve-
d ere pa gina 3-3 per il controllo del
circuito della spia pressione olio
motore.
Per modelli con ABS:La spia ABS deve accendersi quando
si gira la chiave in posizione “ON” per
poi spegnersi quando si raggiunge
una velocità di almeno 10 km/h
(6 mi/h).
ATTENZIONE
HCA17682
Se la spia ABS non si accen de e speg ne
come descritto sopra, ve dere pa gina 3-3
per il controllo del circuito della spia.2. Mettere la trasmissione in posizione di
folle. La spia marcia in folle dovrebbe
accendersi. In caso negativo, far con-
trollare il circuito elettrico da un con-
cessionario Yamaha.
3. Accendere il motore facendo scorrere l’interruttore verso “ ”.
Se il motore non si avvia, rilasciare l’in-
terruttore avviamento/arresto motore,
attendere alcuni secondi e poi riprova-
re. Ogni tentativo di accensione deve
essere il più breve possibile per pre-
servare la batteria. Non tentare di far
girare il motore per più di 10 secondi
per ogni tentativo.ATTENZIONE
HCA11043
Per allun gare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
d o il motore è fre ddo!
HAU16673
Cambi di marciaCambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTAPer mettere la trasmissione in posizione di
folle, premere diverse volte il pedale cam-
bio fino alla fine della sua corsa, e poi alzar-
lo leggermente.1. Pedale cambio
2. Posizione di folle
1
N
2 3
4
5
6
1
2
U1WSH3H0.book Page 2 Thursday, June 4, 2015 1:48 PM

Manutenzione e regolazioni perio diche
6-33
6
Non utilizzare un fusibile d i ampe-
ra ggio superiore a quello consi glia-
to per evitare di provocare d anni
estesi all’impianto elettrico e d
eventualmente un incen dio.
[HWA15132]
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAU59881
Sostituzione della lampa da faroQuesto modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10651
Stare attenti a non danne ggiare le se-
g uenti parti:
 Lampa dina del faro
Non toccare la parte di vetro della
lampa dina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
ne gativamente sulla trasparenza
d el vetro, sulla luminosità e sulla
d urata della lampa dina. Eliminare
completamente o gni traccia di
sporco e le impronte delle dita sulla
lampa dina utilizzan do un panno
inumid ito con alcool o diluente.
 Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di a desivo sul tra-
sparente del faro.
Non utilizzare lampa dine del faro d i
potenza superiore a q uella specifi-
cata.
Fusibili secon do specifica:
Fusibile principale: 30.0 A
Fusibile ausiliario:
2.0 A
Fusibile del faro: 15.0 A
Fusibile dell’impianto di segnalazio-
ne: 10.0 A
Fusibile dell’accensione: 10.0 A
Fusibile della luce di posizione:
7.5 A
Fusibile motorino ventola radiatore: 10.0 A
Fusibile del motorino dell’ABS: 30.0 A (MT07A)
Fusibile del solenoide ABS:
20.0 A (MT07A)
Fusibile dell’impianto di iniezione
carburante:
10.0 A
Fusibile della centralina dell’ABS: 7.5 A (MT07A)
Fusibile di backup: 7.5 A
U1WSH3H0.book Page 33 Thursday, June 4, 2015 1:48 PM

Caratteristiche tecniche
8-1
8
Dimensioni:Lunghezza totale:2085 mm (82.1 in)
Larghezza totale:
745 mm (29.3 in)
Altezza totale: 1090 mm (42.9 in)
Altezza alla sella: 805 mm (31.7 in)
Passo:
1400 mm (55.1 in)
Distanza da terra: 140 mm (5.51 in)
Raggio minimo di sterzata: 2.7 m (8.86 ft)Peso:Peso in ordine di marcia:179 kg (395 lb) (MT07)
182 kg (401 lb) (MT07A)Motore:Ciclo di combustione:4 tempi
Impianto di raffreddamento:
Raffreddato a liquido
Sistema di distribuzione: DOHC
Disposizione dei cilindri: In linea
Numero di cilindri:
Bicilindrico
Cilindrata: 689 cm3
Alesaggio × corsa:
80.0 × 68.6 mm (3.15 × 2.70 in) Rapporto di compressione:
11.5 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:YAMALUBE
Gradi di viscosità SAE:
10W-40
Gradazione dell’olio motore consigliato: API Service tipo SG o superiore, standard
JASO MA
Quantità di olio motore: Cambio olio:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Con rimozione dell'elemento filtro olio: 2.60 L (2.75 US qt, 2.29 Imp.qt)Quantità di liq uido refri gerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiatore (tutto il circuito compreso):
1.60 L (1.69 US qt, 1.41 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Benzina normale senza piombo (gasohol
[E10] accettabile)
Capacità del serbatoio carburante: 14 L (3.7 US gal, 3.1 Imp.gal) Quantità di riserva carburante:
2.7 L (0.71 US gal, 0.59 Imp.gal)
Iniezione carburante:Corpo farfallato:
Sigla di identificazione: 1WS1 00 (MT07)
1WS1 00 (MT07A)
1WS2 20 (MT07 [35 kW])
1WS2 20 (MT07A [35 kW])Can dela/-e:Produttore/modello:
NGK/LMAR8A-9
Distanza elettrodi: 0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:A bagno d'olio, dischi multipliGruppo motopropulsore:Rapporto di riduzione primaria:
1.925 (77/40)
Trasmissione finale: A catena
Rapporto di riduzione secondaria: 2.688 (43/16)
Tipo di trasmissione:
Sempre in presa, a 6 rapporti
Rapporti di riduzione: 1ª:
2.846 (37/13)
2ª: 2.125 (34/16)
3ª: 1.632 (31/19)
