ECO mode YAMAHA MT-07 2017 Instructieboekje (in Dutch)

DAU77760
Lees deze handleiding aandachtig door voordat u deze machine gaat gebruiken. Deze handleiding dient bij de
machine te blijven als deze wordt verkocht.
Datum van afgifte:
Handtekening van verantwoordelijke persoon: 28 april 2016
Product: STARTBLOKKERING
Model: BU2-20
Geleverd door
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011 + Amd.2:2013
EN 62479: 2010
Hiroshi Kamiiizaka
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EG van 17.06.1997
EN 300 330-1 V1.8.1
EN 300 330-2 V1.6.1
Technisch constructiedossier bewaard door
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE-richtlijn
(Artikel 3.1(a) Veiligheid)
R&TTE-richtlijn
(Artikel 3.1(b) EMC)
R&TTE-richtlijn
(Artikel 3.2 Spectrum)CONFORMITEITSVERKLARING Voor
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Norm waarop beoordeling is gebaseerd
Conformiteitsbeoordeling
Wij verklaren geheel voor eigen verantwoordelijkheid dat het/de product(en) voldoen aan de essentiële vereisten en andere toepasselijke vereisten van de richtlijn betreffende radioapparatuur en telecommunicatie-eindapparatuur (R&TTE) (1999/5/EG\
).
Date of issue:
Signature of Responsible Person: April 28, 2016
Product: IMMOBILIZER
Model: BU2-20
Supplied by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011 + Amd.2:2013
EN 62479: 2010
Hiroshi Kamiiizaka
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EC from 17.06.1997
EN 300 330-1 V1.8.1
EN 300 330-2 V1.6.1
Technical Construction File held by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE Directive
(Article 3.1(a) Safety)
R&TTE Directive
(Article 3.1(b) EMC)
R&TTE Directive
(Article 3.2 Spectrum)DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
UBU2D0D0.book Page 1 Wednesday, September 14, 2016 1:46 PM

Gebruik en belan grijke rij-informatie5-1
5
DAU15952
Lees de gebruikersha ndleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed ienin gselementen kan lei den tot ver-
lies van d e controle, met mo gelijk een
on geval of letsel tot g evolg.
DAUM3631
OPMERKINGDit model is uitgerust met:
 een hellingshoeksensor, waarbij de
motor afslaat bij kanteling. In dat geval
gaat ook het waarschuwingslampje
motorstoring branden, maar dit is
geen storing. Draai de sleutel naar
“OFF” en dan naar “ON” om het waar-
schuwingslampje uit te zetten. Als u
dat niet doet zal de motor niet starten,
ondanks dat de motor wordt aange-
zwengeld als u op de startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Als de motor
stopt, druk dan simpelweg op de
startknop om de motor opnieuw te
starten.
DAU69870
Starten van d e motorDoor het startblokkeringssysteem is starten
alleen mogelijk als aan een van de volgen-
de voorwaarden is voldaan:
 De versnellingsbak staat in de vrij-
stand.
 De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-24 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de startschake-
laar/noodstopschakelaar op “ ” is
gezet.
De volgende waarschuwingslampjes
en het controlelampje moeten enkele
seconden oplichten en dan uitgaan. Waarschuwingslampje koelvloei-
stoftemperatuur
 Waarschuwingslampje motor-
storing
 Controlelampje startblokkering
 Waarschuwingslampje oliedruk
(dit waarschuwingslampje gaat
weer branden nadat het kort is
uitgegaan, en blijft dan branden
totdat de motor is gestart.)
UBU2D0D0.book Page 1 Monday, September 5, 2016 9:57 AM

Periodiek on derhou d en afstelling
6-10
6
DAU76881
Bran dstoftankDit model is voorzien van een filterbus die
voorkomt dat brandstofdampen naar de at-
mosfeer ontsnappen. Controleer alvorens
met deze machine te rijden het volgende:
 Controleer alle slangaansluitingen.
 Controleer alle slangen en de filterbus
op scheuren of beschadiging en ver-
vang indien nodig.
 Controleer of het uiteinde van de be-
luchtingsslang van de filterbus niet
verstopt is en reinig deze indien nodig.
 Controleer of de beluchtingsslang van
de filterbus door de klem wordt geleid. 
Controleer of het verfmerkteken op de
beluchtingsslang van de filterbus on-
der de klem is geplaatst.
DAU60472
Motorolie en oliefilterpatroonVóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon
worden vervangen volgens de intervalperi-
oden vermeld in het periodieke smeer- en
onderhoudsschema.
Om het motorolieniveau te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop. Wan-
neer de machine iets schuin staat, kan
het niveau al foutief worden afgelezen.
2. Start de motor, laat deze een paar mi-
nuten warmdraaien en zet hem dan af.
3. Wacht een paar minuten tot de olie tot rust is gekomen en controleer dan het
olieniveau via het kijkglas voor het
motorolieniveau linksonder in het car-
ter.OPMERKINGHet motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveau
staan.
1. Filterbus
2. Ontluchtingsslang filterbus
3. Oorspronkelijke positie (verfmerkteken)
4. Klem
321
4
UBU2D0D0.book Page 10 Monday, September 5, 2016 9:57 AM

Periodiek on derhoud en afstelling
6-19
6
Bandeninformatie
Dit model is uitgerust met tubeless banden
en bandventielen.
Banden verouderen, zelfs als ze niet of
slechts sporadisch zijn gebruikt. Scheuren
in het rubber van het loopvlak en de wang
van de band, soms in combinatie met ver-
vorming van het karkas, zijn een teken van
veroudering. Oude banden moeten worden
gecontroleerd door bandenspecialisten om
na te gaan of ze geschikt zijn voor verder
gebruik.
WAARSCHUWING
DWA10902
 Monteer altij d voor- en achter ban-
d en van hetzelfd e merk en type.
Verschillen de ban den kunnen het wegge
dra g van de machine veran-
d eren, wat kan lei den tot een on ge-
val.
 Controleer altij d of d e ventiel dopjes
stevi g zijn bevesti gd om zo lucht-
lekka ge te voorkomen.
 Gebruik uitsluiten d d e hierna ver-
mel de ban dventielen en luchtven-
tiel buisjes om te voorkomen dat de
b an den on der het rij den lee glopen.
Na uitgebreide tests zijn alleen de hieron-
der vermelde banden door Yamaha goed-
gekeurd voor dit model.
WAARSCHUWING
DWA10601
Deze motorfiets is uitg erust met specia-
le ban den die geschikt voor zeer ho ge
rijsnelhe den. Let op het vol gen de om
d eze ban den zo effectief mo gelijk te
kunnen geb ruiken.
 Gebruik bij vervan gin g uitsluitend
het voor geschreven type ban den.
Bij an dere ban den is het risico op
een klap ban d b ij zeer ho ge rijsnel-
he den niet denk beel dig .
 Gloe dnieuwe ban den bie den op
sommi ge typen wegdek relatief
weini g g rip tot dat ze zijn “in
ger
e-
d en”. Het is dan ook verstan dig d e
eerste 100 km (60 mi) na dat een
nieuwe ban d is aan geb racht rusti g
te blijven rij den en pas daarna de
rijsnelheid te verhogen.
 Voor dat met ho ge snelhei d wor dt
g ere den moeten de ban den zijn op-
g ewarm d.
 Pas de ban dspannin g stee ds aan
vol gens de rijomstan dig he den.

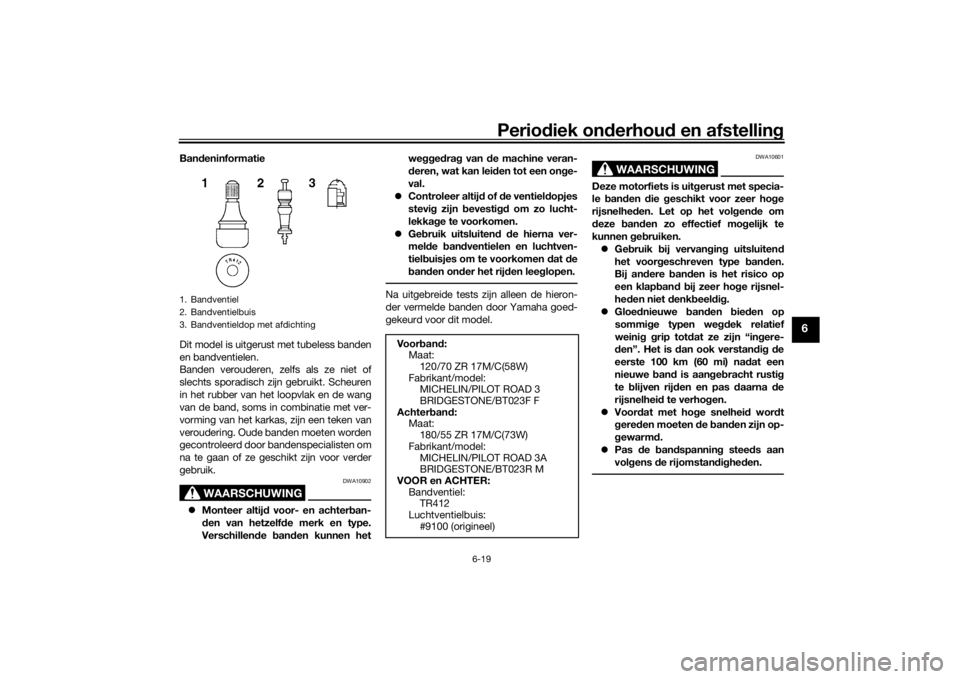

1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voor ban d:
Maat: 120/70 ZR 17M/C(58W)
Fabrikant/model: MICHELIN/PILOT ROAD 3
BRIDGESTONE/BT023F F
Achter ban d:
Maat: 180/55 ZR 17M/C(73W)
Fabrikant/model: MICHELIN/PILOT ROAD 3A
BRIDGESTONE/BT023R M
VOOR en ACHTER: Bandventiel:TR412
Luchtventielbuis: #9100 (origineel)
UBU2D0D0.book Page 19 Monday, September 5, 2016 9:57 AM

Periodiek on derhou d en afstelling
6-30
6
DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Breng het voorwiel van de grond. (Zie
pagina 6-37.) WAARSCHUWING!
On dersteun de machine zorg vuldig
om omvallen en mo gelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on- derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU50211
AccuDe accu bevindt zich onder het zadel. (Zie
pagina 3-18.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
Elektrolyt is g iftig en gevaarlijk om-
d at het zwavelzuur bevat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kled ing en b escherm uw1. Accu
2. Negatieve accukabel (zwart)
3. Positieve accukabel (rood)
2
3
1
UBU2D0D0.book Page 30 Monday, September 5, 2016 9:57 AM

Specificaties
8-1
8
Afmetingen:Totale lengte:
2085 mm (82.1 in)
Totale breedte:
745 mm (29.3 in)
Totale hoogte: 1090 mm (42.9 in)
Zadelhoogte: 805 mm (31.7 in)
Wielbasis:
1400 mm (55.1 in)
Grondspeling: 140 mm (5.51 in)
Kleinste draaicirkel: 2.7 m (8.86 ft)Gewicht:Rijklaar gewicht:182 kg (401 lb)Motor:Verbrandingscyclus:
4-takt
Koelsysteem: Vloeistofgekoeld
Kleppenmechanisme: DOHC
Cilinderopstelling:
In lijn
Aantal cilinders: 2-cilinder
Slagvolume: 689 cm3
Boring × slag:
80.0 × 68.6 mm (3.15 × 2.70 in) Compressieverhouding:
11.5 : 1
Startsysteem: Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
SAE-viscositeitsklassen:
10W-40
Aanbevolen kwaliteit motorolie: API service type SG of hoger, JASO
MA-norm
Hoeveelheid motorolie: Olieverversing:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Met verwijderen van oliefilterelement: 2.60 L (2.75 US qt, 2.29 Imp.qt)Hoeveelhei d koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen):
1.60 L (1.69 US qt, 1.41 Imp.qt)Luchtfilter:Luchtfilterelement:Papieren element met oliecoatingBran dstof:Aanbevolen brandstof:
Normale loodvrije benzine (gasohol [E10]
acceptabel)
Inhoud brandstoftank: 14 L (3.7 US gal, 3.1 Imp. gal) Hoeveelheid reservebrandstof:
2.7 L (0.71 US gal, 0.59 Imp.gal)
Bran dstofinjectie:Gasklephuis:
Het teken van identificatie:1WS1 10Bou gie(s):Fabrikant/model:
NGK/LMAR8A-9
Elektrodenafstand: 0.8–0.9 mm (0.031–0.035 in)Koppelin g:Type koppeling:
Nat, meervoudige plaatAan drijflijn:Primaire reductieverhouding:
1.925 (77/40)
Eindoverbrenging: Ketting
Secundaire reductieverhouding: 2.688 (43/16)
Type versnellingbak:
Constant mesh, 6 versnellingen
Overbrengingsverhoudingen: 1e:
2.846 (37/13)
2e: 2.125 (34/16)
3e: 1.632 (31/19)
4e:
1.300 (26/20)
5e: 1.091 (24/22)
UBU2D0D0.book Page 1 Monday, September 5, 2016 9:57 AM
