Functies van instrumenten en bed ienin gselementen
3-1
3
DAU10978
Start blokkeersysteemDit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
 een codeersleutel (met een rood bo-
vendeel)
 twee standaardsleutels (met een
zwart bovendeel) die opnieuw kunnen
worden gecodeerd
 een transponder (die is geïntegreerd in
de codeersleutel)
 een startblokkeereenheid
 een ECU
 een controlelampje van de startblok-
kering (Zie pagina 3-5.) De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voer-
tuig daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11822
 ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de co deersleutel verloren is, kun-
nen de stan daar dsleutels niet op-
nieuw geco deer d wor den. U kunt
het voertui g d an no g stee ds starten
met de stan daar dsleutels, maar als
ze opnieuw g ecodeer d moeten
wor den ( d.w.z. als er een nieuwe
stan daar dsleutel is gemaakt of als
alle sleutels verloren zijn), d ient het
g ehele start blokkeersysteem ver-
van gen te wor den. Daarom wor dt u
sterk aan gera den een van d e stan- d
aar dsleutels te geb ruiken en d e
co deersleutel op een veili ge plek te
b ewaren.
 Dompel de sleutels nooit in water.
 Stel
de sl
eutels nooit bloot aan ex-
treem hog e temperaturen.
 Leg d e sleutels nooit vlak bij ma gne-
tische voorwerpen (zoals bijvoor-
b eel d speakers enz.).
 Plaats nooit voorwerpen d ie elektri-
sche si gnalen uitzend en vlakbij de
sleutels.
 Plaats nooit zware voorwerpen op
de sleutels.
 U ma g d e sleutels nooit slijpen of d e
vorm ervan wijzi gen.
 U ma g het plastic ged eelte van de
sleutels nooit demonteren.
 Han g nooit twee sleutels van een
start blokkeersysteem aan dezelf de
sleutelrin g.
 Bewaar de stan daar dsleutels en
ook de sleutels van an dere start-
b lokkeersystemen altij d op een an-
d ere plek dan
d e c
o deersleutel van
het voertui g.
 Hou d sleutels van an dere start blok-
keersystemen altij d uit de buurt van
het contactslot, want an ders kun-
nen ze si gnaalstorin g veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)UBU2D0D0.book Page 1 Monday, September 5, 2016 9:57 AM

Functies van instrumenten en bed ienin gselementen
3-14
3
DAU63040
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals
conventionele remmen. Bij activering van
het ABS-systeem kan een pulsatie worden
gevoeld in de remhendel of het rempedaal.
Ga in dat geval door met remmen en laat
het ABS-systeem het werk doen. Ga niet
“pompend” remmen, dit vermindert de re-
meffectiviteit.
WAARSCHUWING
DWA16051
Hou d altij d een veili ge afstan d tot voor-
li ggers, zelfs als uw voertui g is uit gerust
met ABS.  Het ABS-systeem functioneert het
effectiefst over lan ge remweg en.
 Op bepaal de oppervlakken, zoals
slechte we gen of grin dweg en, kan
d e remafstan d met het ABS-sy-
steem lan ger zijn dan zon der ABS-
systeem.Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
OPMERKING Het ABS-systeem voert een zelfdiag-
nosetest uit telkens nadat de sleutel
op “ON” is gezet en het voertuig rijdt
met een snelheid van 10 km/h (6 mi/h)
of hoger. Tijdens deze test hoort u een
“klikkend” geluid van de hydraulische
regeleenheid en wanneer u de rem-
hendel of het rempedaal licht bedient,
kan een trilling in de hendel of het pe-
daal voelbaar zijn. Dit duidt niet op een
storing.
 Dit ABS-systeem is uitgerust met een
testfunctie waarbij de bestuurder pul-
saties kan voelen in de remhendel of
het rempedaal terwijl het ABS-sy-
steem actief is. Er is echter speciaal
gereedschap vereist, dus neem con-
tact op met uw Yamaha dealer.LET OP
DCA20100
Let op d at de wielsensor en de rotor van
d e wielsensor niet bescha digd raken,
an ders kan het ABS-systeem niet meer
naar behoren werken.

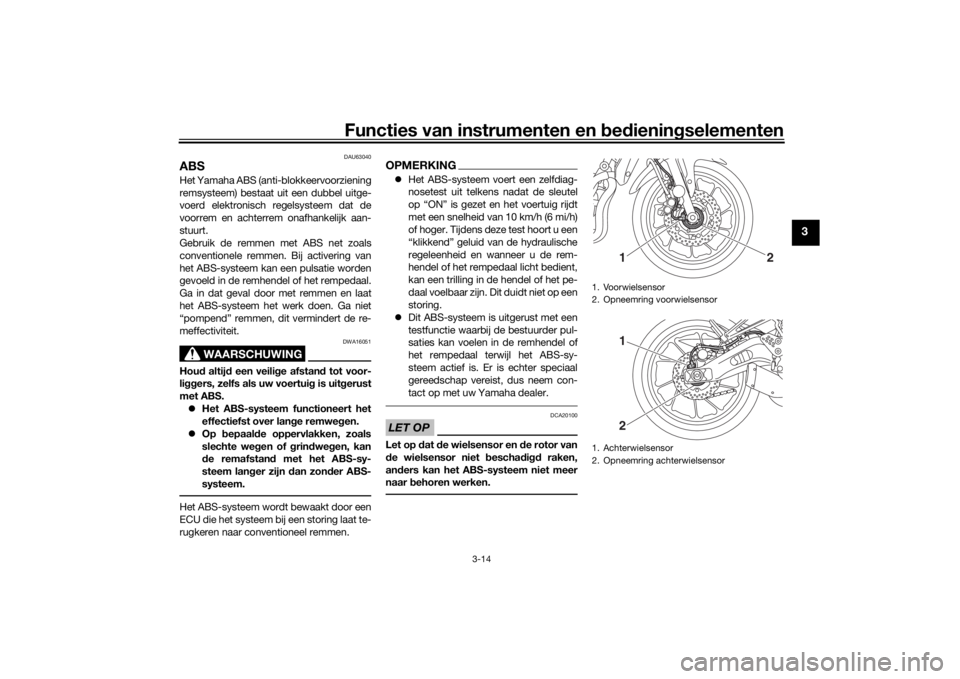

1. Voorwielsensor
2. Opneemring voorwielsensor
1. Achterwielsensor
2. Opneemring achterwielsensor
1
2
12
UBU2D0D0.book Page 14 Monday, September 5, 2016 9:57 AM

Periodiek on derhou d en afstelling
6-32
6
DAU59872
Zekerin gen vervan genDe hoofdzekering en de kastjes met zeke-
ringen voor afzonderlijke circuits bevinden
zich onder het bestuurderszadel. (Zie pagi-
na 3-18.)OPMERKINGOm toegang te krijgen tot de hoofdzekering
verwijdert u de kap van het startmotorrelais
zoals getoond.
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en schakel het betreffende elektrische
circuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan. WAARSCHUWING! Geb
ruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]

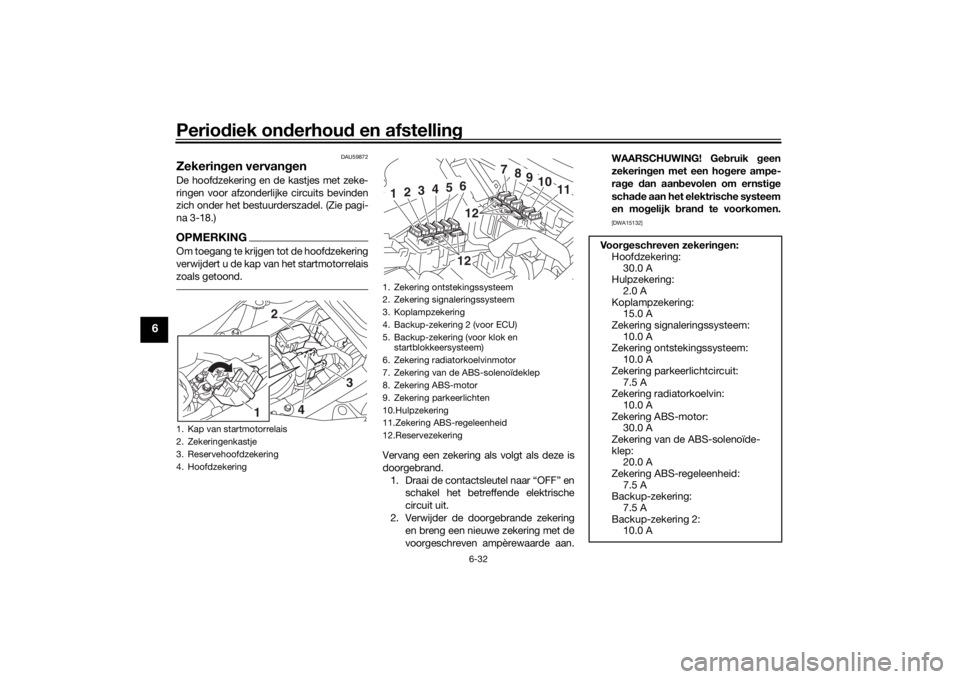

1. Kap van startmotorrelais
2. Zekeringenkastje
3. Reservehoofdzekering
4. Hoofdzekering
2
3
4
1
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Koplampzekering
4. Backup-zekering 2 (voor ECU)
5. Backup-zekering (voor klok en
startblokkeersysteem)
6. Zekering radiatorkoelvinmotor
7. Zekering van de ABS-solenoïdeklep
8. Zekering ABS-motor
9. Zekering parkeerlichten
10.Hulpzekering
11.Zekering ABS-regeleenheid
12.Reservezekering
7
8
9
10
11
1
2
3
4
5
61212
Voor geschreven zekerin gen:
Hoofdzekering:
30.0 A
Hulpzekering: 2.0 A
Koplampzekering: 15.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem: 10.0 A
Zekering parkeerlichtcircuit: 7.5 A
Zekering radiatorkoelvin:
10.0 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïde-
klep: 20.0 A
Zekering ABS-regeleenheid: 7.5 A
Backup-zekering:
7.5 A
Backup-zekering 2: 10.0 A
UBU2D0D0.book Page 32 Monday, September 5, 2016 9:57 AM

Specificaties
8-1
8
Afmetingen:Totale lengte:
2085 mm (82.1 in)
Totale breedte:
745 mm (29.3 in)
Totale hoogte: 1090 mm (42.9 in)
Zadelhoogte: 805 mm (31.7 in)
Wielbasis:
1400 mm (55.1 in)
Grondspeling: 140 mm (5.51 in)
Kleinste draaicirkel: 2.7 m (8.86 ft)Gewicht:Rijklaar gewicht:182 kg (401 lb)Motor:Verbrandingscyclus:
4-takt
Koelsysteem: Vloeistofgekoeld
Kleppenmechanisme: DOHC
Cilinderopstelling:
In lijn
Aantal cilinders: 2-cilinder
Slagvolume: 689 cm3
Boring × slag:
80.0 × 68.6 mm (3.15 × 2.70 in) Compressieverhouding:
11.5 : 1
Startsysteem: Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Aanbevolen merk:YAMALUBE
SAE-viscositeitsklassen:
10W-40
Aanbevolen kwaliteit motorolie: API service type SG of hoger, JASO
MA-norm
Hoeveelheid motorolie: Olieverversing:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Met verwijderen van oliefilterelement: 2.60 L (2.75 US qt, 2.29 Imp.qt)Hoeveelhei d koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen):
1.60 L (1.69 US qt, 1.41 Imp.qt)Luchtfilter:Luchtfilterelement:Papieren element met oliecoatingBran dstof:Aanbevolen brandstof:
Normale loodvrije benzine (gasohol [E10]
acceptabel)
Inhoud brandstoftank: 14 L (3.7 US gal, 3.1 Imp. gal) Hoeveelheid reservebrandstof:
2.7 L (0.71 US gal, 0.59 Imp.gal)
Bran dstofinjectie:Gasklephuis:
Het teken van identificatie:1WS1 10Bou gie(s):Fabrikant/model:
NGK/LMAR8A-9
Elektrodenafstand: 0.8–0.9 mm (0.031–0.035 in)Koppelin g:Type koppeling:
Nat, meervoudige plaatAan drijflijn:Primaire reductieverhouding:
1.925 (77/40)
Eindoverbrenging: Ketting
Secundaire reductieverhouding: 2.688 (43/16)
Type versnellingbak:
Constant mesh, 6 versnellingen
Overbrengingsverhoudingen: 1e:
2.846 (37/13)
2e: 2.125 (34/16)
3e: 1.632 (31/19)
4e:
1.300 (26/20)
5e: 1.091 (24/22)
UBU2D0D0.book Page 1 Monday, September 5, 2016 9:57 AM

Gebruikersinformatie
9-2
9
De modelinformatiesticker is onder het
duozadel bevestigd aan het frame. (Zie pa-
gina 3-18.) Noteer de informatie op deze
sticker in het daartoe bestemde vakje.
Deze informatie is nodig om reserve-onder-
delen te bestellen bij een Yamaha dealer.
DAU69910
Dia gnosestekkerDe diagnosestekker bevindt zich op de
aangegeven plaats.
DAU74701
Voertui ggegevens re gistrerenDe ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en voor onderzoeks- en
ontwikkelingsdoeleinden. Deze gegevens
worden alleen geüpload wanneer een spe-
ciaal diagnosegereedschap van Yamaha
op de machine wordt aangesloten, bijvoor-
beeld bij de uitvoering van controles of on-
derhoudsprocedures.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
 Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Yamaha deelt deze gegevens niet met an-
dere partijen, behalve:  Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
 Voor algemeen onderzoek door
Yamaha waarbij de gegevens niet
kunnen worden herleid tot een indivi-
duele machine of eigenaar
1. Diagnosestekker
1
