YAMAHA MT-07 2017 Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos6-13
6
NOTAPuede adquirir una llave para filtros de
aceite en un concesionario Yamaha.6. Aplique una capa fina de aceite de
motor limpio a la junta tórica del nuevo
cartucho del filtro de aceite.
NOTAVerifique que la junta tórica quede bien
asentada.7. Coloque el nuevo cartucho del filtrode aceite con la llave para filtros y se-
guidamente apriételo con el par espe-
cificado con una llave dinamométrica. 8. Coloque el perno de drenaje de aceite
del motor con la junta nueva y apriéte-
lo con el par especificado.
9. Rellene con la cantidad especificada de aceite de motor del tipo recomen-
dado.

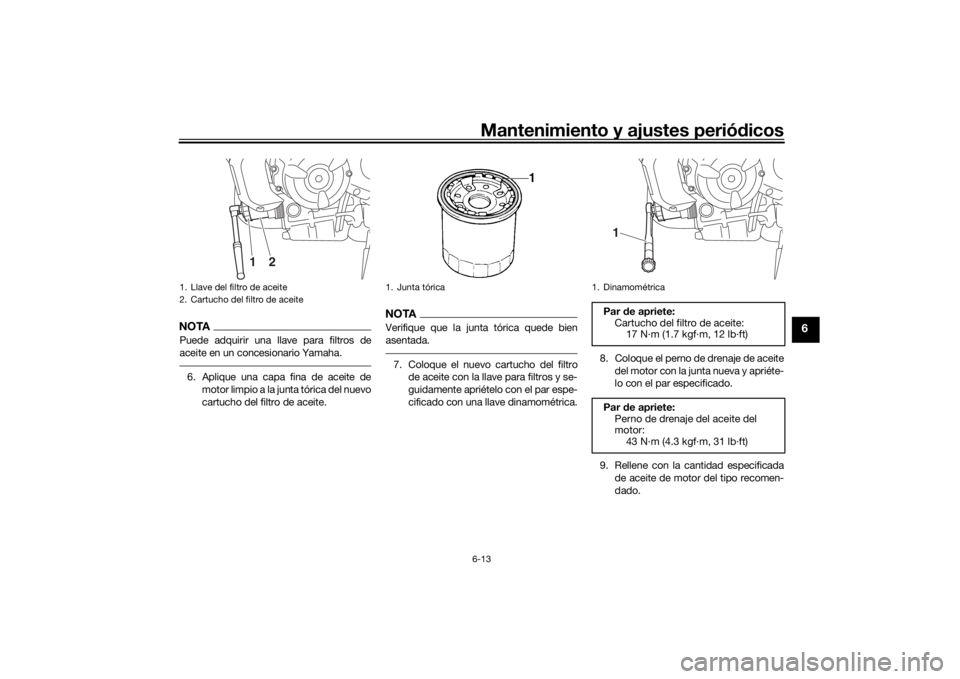

1. Llave del filtro de aceite
2. Cartucho del filtro de aceite
2
1
1. Junta tórica
1. Dinamométrica
Par de apriete:
Cartucho del filtro de aceite: 17 N·m (1.7 kgf·m, 12 lb·ft)
Par de apriete:
Perno de drenaje del aceite del
motor: 43 N·m (4.3 kgf·m, 31 lb·ft)1
UBU2S0S0.book Page 13 Thursday, September 8, 2016 1:11 PM

Mantenimiento y ajustes periódicos
6-14
6
NOTANo olvide limpiar el aceite que se haya de-
rramado sobre cualquier pieza una vez se
hayan enfriado el motor y el sistema de es-
cape.ATENCIÓN
SCA11621
 Para evitar que el embrague patine
(puesto que el aceite d el motor
también lubrica el embrague), no
mezcle ningún a ditivo químico. No
utilice aceites con la especificación
d iésel “CD” ni aceites d e calidad
superior a la especifica da. A demás,
no utilice aceites con la etiqueta
“ENERGY CONSERVING II” o supe-
rior.
 Asegúrese de que no penetre nin-
gún material extraño en el cárter.10. Compruebe si la junta tórica está da- ñada y cámbiela según sea necesario. 11. Coloque y apriete el tapón de llenado
del aceite de motor.
12. Arranque el motor y déjelo al ralentí durante unos minutos mientras com-
prueba si existe alguna fuga de aceite.
Si pierde aceite, pare inmediatamente
el motor y averigüe la causa.
NOTACuando el motor ha arrancado, la luz de
aviso de la presión del aceite debe apagar-
se.ATENCIÓN
SCA20860
Si la luz de aviso de la presión del aceite
parpa dea o permanece encen did a aun-
que el nivel d e aceite sea correcto, pare inme
diatamente el motor y haga revisar
el vehículo en un concesionario
Yamaha.
13. Pare el motor, espere unos minutos para que el aceite se asiente, com-
pruebe el nivel y corríjalo según sea
necesario.
Aceite
de motor recomen dad o:
Véase la página 8-1.
Canti dad d e aceite:
Cambio de aceite: 2.30 L (2.43 US qt, 2.02 Imp.qt)
Con desmontaje del filtro de aceite: 2.60 L (2.75 US qt, 2.29 Imp.qt)

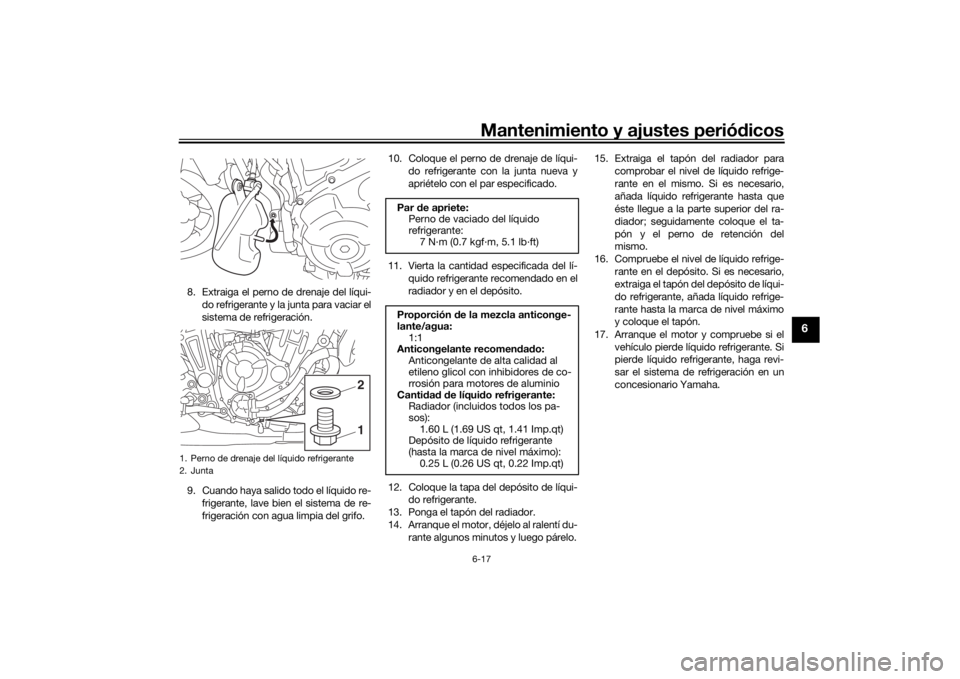

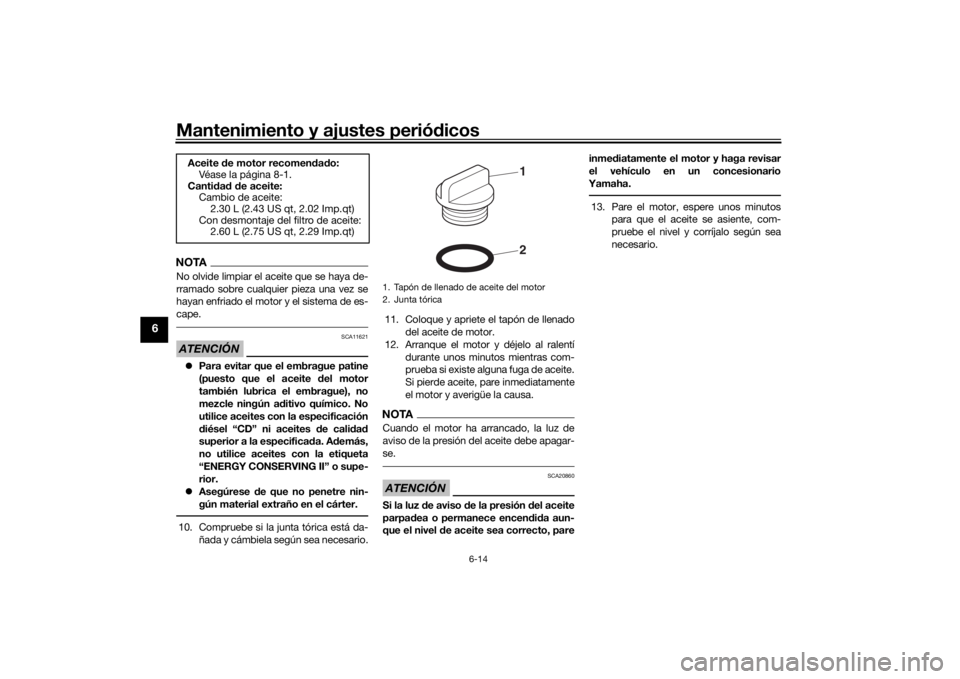

1. Tapón de llenado de aceite del motor
2. Junta tórica
21
UBU2S0S0.book Page 14 Thursday, September 8, 2016 1:11 PM

Mantenimiento y ajustes periódicos6-15
6
SAU20071
Líqui do refrigeranteDebe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU20095
Para comprobar el nivel de líquid o refri-
gerante 1. Sitúe el vehículo sobre una superficie horizontal y manténgalo en posición
vertical.NOTAEl nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
 Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, la
lectura puede resultar errónea.2. Compruebe el nivel de líquido refrige-
rante en el depósito.NOTAEl líquido refrigerante debe situarse entre
las marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentraen la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito. ¡ADVERTENCIA! Quite so-
lamente el tapón del depósito de lí-
qui do refrigerante. No quite nunca
el tapón del ra dia dor cuan do el mo-
tor esté caliente.
[SWA15162]
4. Añada líquido refrigerante hasta la marca de nivel máximo y coloque la
tapa del depósito. ATENCIÓN: Si no
d ispone de líqui do refrigerante, uti-
lice en su lugar agua destila da o
agua blan da del grifo. No utilice
agua dura o agua sala da, ya que re-
sultan perju diciales para el motor.
Si ha utiliza do agua en lugar de lí-
qui do refrigerante, sustitúyala por
este lo antes posible; d e lo contra-
rio el sistema de refrigeración no
estará protegi do contra las hela das
y la corrosión. Si ha aña did o agua al
líquid o refrigerante, haga compro-
bar lo antes posible en un conce-
sionario Yamaha el conteni do de
anticongelante en el líquid o refrige-

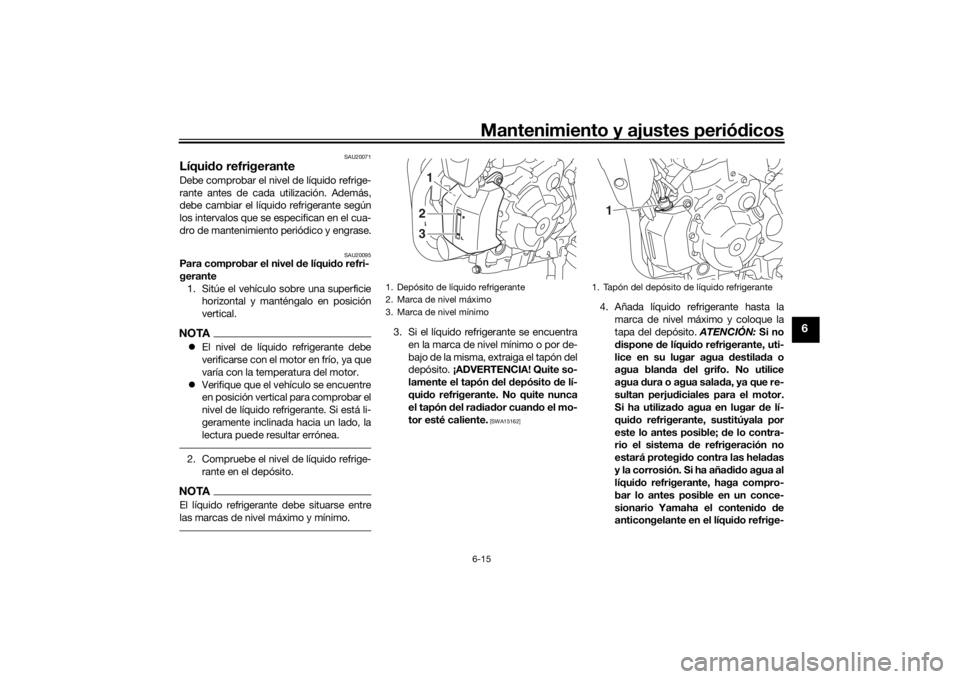

1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
123
1. Tapón del depósito de líquido refrigerante
1
UBU2S0S0.book Page 15 Thursday, September 8, 2016 1:11 PM

Mantenimiento y ajustes periódicos
6-16
6
rante; de lo contrario disminuirá la
eficacia del líqui do refrigerante.[SCA10473]
SAU59863
Para cambiar el líquido refrigerante
1. Sitúe el vehículo sobre una superficie horizontal y deje que el motor se enfríe
si es necesario.
2. Coloque un recipiente debajo del mo- tor para recoger el líquido refrigerante
usado.
3. Extraiga el perno de retención de la tapa del radiador y la propia tapa.
¡ADVERTENCIA! No quite nunca el
tapón del ra dia dor cuan do el motor
esté caliente.
[SWA10382]
4. Retire la tapa del depósito de líquido refrigerante extrayendo el perno y la fi-
jación rápida, a continuación, des-
monte el depósito. 5. Quite el tapón del depósito de líquido
refrigerante.
6. Vacíe el líquido refrigerante del depó- sito dándole la vuelta al mismo.
7. Monte el depósito de líquido refrige-
rante y la cubierta de este situándolos
en su posición original y, a continua-
ción, colocando el perno y la fijación
rápida.
Capaci
dad d el depósito de líqui do
refrigerante (hasta la marca de nivel

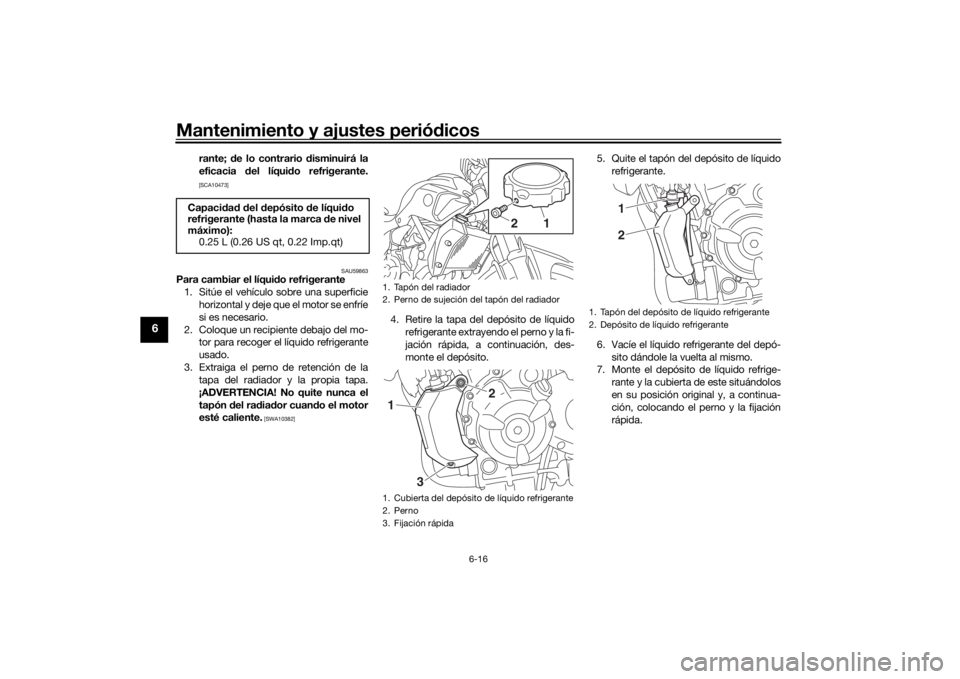

máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)1. Tapón del radiador
2. Perno de sujeción del tapón del radiador
1. Cubierta del depósito de líquido refrigerante
2. Perno
3. Fijación rápida
2
1
2
1
3
1. Tapón del depósito de líquido refrigerante
2. Depósito de líquido refrigerante
21
UBU2S0S0.book Page 16 Thursday, September 8, 2016 1:11 PM

Mantenimiento y ajustes periódicos6-17
6
8. Extraiga el perno de drenaje del líqui-
do refrigerante y la junta para vaciar el
sistema de refrigeración.
9. Cuando haya salido todo el líquido re- frigerante, lave bien el sistema de re-
frigeración con agua limpia del grifo. 10. Coloque el perno de drenaje de líqui-
do refrigerante con la junta nueva y
apriételo con el par especificado.
11. Vierta la cantidad especificada del lí- quido refrigerante recomendado en el
radiador y en el depósito.
12. Coloque la tapa del depósito de líqui- do refrigerante.
13. Ponga el tapón del radiador.
14. Arranque el motor, déjelo al ralentí du- rante algunos minutos y luego párelo. 15. Extraiga el tapón del radiador para
comprobar el nivel de líquido refrige-
rante en el mismo. Si es necesario,
añada líquido refrigerante hasta que
éste llegue a la parte superior del ra-
diador; seguidamente coloque el ta-
pón y el perno de retención del
mismo.
16. Compruebe el nivel de líquido refrige- rante en el depósito. Si es necesario,
extraiga el tapón del depósito de líqui-
do refrigerante, añada líquido refrige-
rante hasta la marca de nivel máximo
y coloque el tapón.
17. Arranque el motor y compruebe si el vehículo pierde líquido refrigerante. Si
pierde líquido refrigerante, haga revi-
sar el sistema de refrigeración en un
concesionario Yamaha.1. Perno de drenaje del líquido refrigerante
2. Junta
12
Par de apriete:
Perno de vaciado del líquido
refrigerante: 7 N·m (0.7 kgf·m, 5.1 lb·ft)
Proporción de la mezcla anticonge-
lante/agua: 1:1
Anticongelante recomen dad o:
Anticongelante de alta calidad al
etileno glicol con inhibidores de co-
rrosión para motores de aluminio
Canti dad d e líqui do refrigerante:
Radiador (incluidos todos los pa-
sos):
1.60 L (1.69 US qt, 1.41 Imp.qt)
Depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
UBU2S0S0.book Page 17 Thursday, September 8, 2016 1:11 PM

Mantenimiento y ajustes periódicos
6-18
6
SAU60451
Cambio del filtro de aire y limpie-
za del tubo de drenajeDebe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Haga
cambiar el filtro de aire en un concesionario
Yamaha con mayor frecuencia si conduce en lugares especialmente húmedos o pol-
vorientos. No obstante, el tubo de drenaje
de la caja del filtro de aire es de fácil acceso
y se debe comprobar con frecuencia y lim-
piar según sea necesario.

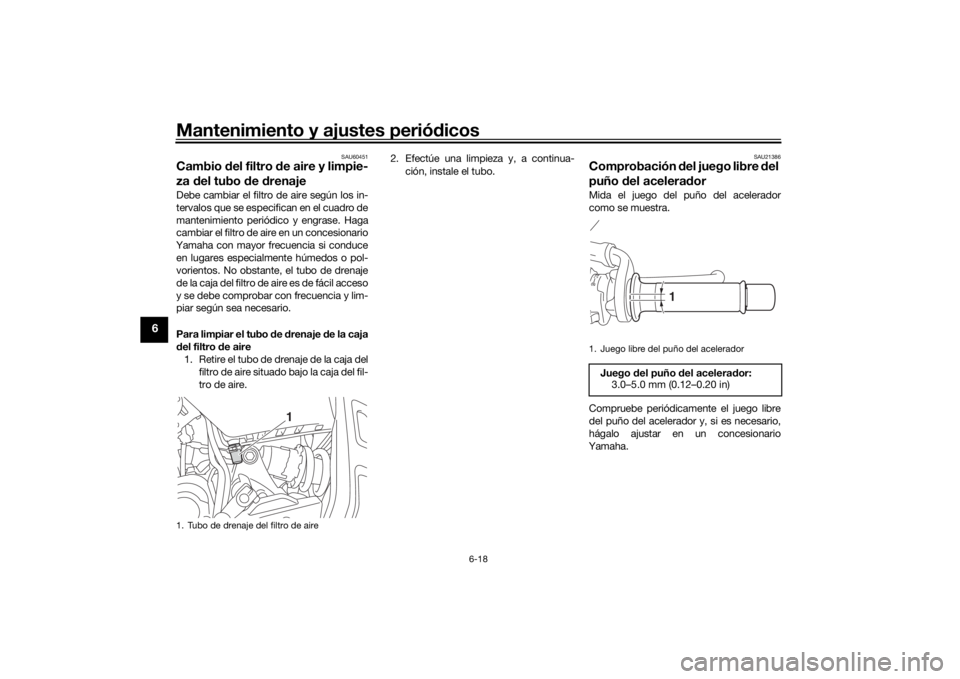

Para limpiar el tubo de drenaje de la caja
d el filtro de aire
1. Retire el tubo de drenaje de la caja del
filtro de aire situado bajo la caja del fil-
tro de aire. 2. Efectúe una limpieza y, a continua-
ción, instale el tubo.
SAU21386
Comprobación del juego libre del
puño del acelera dorMida el juego del puño del acelerador
como se muestra.
Compruebe periódicamente el juego libre
del puño del acelerador y, si es necesario,
hágalo ajustar en un concesionario
Yamaha.
1. Tubo de drenaje del filtro de aire
1
1. Juego libre del puño del aceleradorJuego del puño del acelerad or:
3.0–5.0 mm (0.12–0.20 in)
1
UBU2S0S0.book Page 18 Thursday, September 8, 2016 1:11 PM

Mantenimiento y ajustes periódicos6-19
6
SAU21402
Holgura de la válvulaLa holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU64410
NeumáticosLos neumáticos son el único contacto en-
tre el vehículo y la carretera. La seguridad
en todas las condiciones de conducción
depende de un área relativamente pequeña
de contacto con la carretera. Por tanto, es
fundamental mantener los neumáticos en
buen estado en todo momento y cambiar-
los por los neumáticos especificados en el
momento adecuado.
Presión de aire d e los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10504
La utilización d e este vehículo con una
presión incorrecta de los neumáticos
pue de provocar la pér did a de control,
con la consecuencia de daños persona-
les graves o un acci dente mortal.
 La presión d e los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
d o la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente). 
La presión d e los neumáticos debe
ajustarse en función d e la veloci-
d ad , el peso total del con ductor, el
pasajero, el equipaje y los acceso-
rios homologa dos para este mod e-
lo.
ADVERTENCIA
SWA10512
No sobrecargue nunca el vehículo. La
utilización de un vehículo sobrecarga do
pue de ocasionar un acci dente.
Presión de aire d e los neumáticos
(me did a con los neumáticos en
frío):
1 persona: Delantero:225 kPa (2.25 kgf/cm2, 33 psi)
Tr a s e r o : 250 kPa (2.50 kgf/cm2, 36 psi)
2 personas:
Delantero:225 kPa (2.25 kgf/cm2, 33 psi)
Tr a s e r o :
250 kPa (2.50 kgf/cm2, 36 psi)
Carga máxima*: 173 kg (381 lb)
* Peso total del conductor, el pasaje- ro, el equipaje y los accesorios
UBU2S0S0.book Page 19 Thursday, September 8, 2016 1:11 PM

Mantenimiento y ajustes periódicos
6-20
6
Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibu-
jo del neumático en el centro alcanza el lí-
mite especificado, si hay un clavo o
fragmentos de cristal en el neumático o si el
flanco está agrietado, haga cambiar el neu-
mático inmediatamente en un concesiona-
rio Yamaha.
NOTALos límites de la profundidad del dibujo
pueden variar de un país a otro. Cumpla
siempre los reglamentos locales.
ADVERTENCIA
SWA10472
 Si los neumáticos están excesiva-
mente gastad os, hágalos cambiar
en un concesionario Yamaha. A de-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gasta dos re duce la
estabili dad y pue de provocar la pér-
d id a del control.
 La sustitución d e toda pieza rela-
ciona da con las rue das y los frenos,
inclui dos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios para ello.
 Con duzca a veloci dad es mo dera-
d as después de cambiar un neumá-
tico, ya que la superficie de éste
d ebe “ro darse” para desarrollar sus
características óptimas.
Información relativa a los neumáticos
Este modelo está equipado con neumáti-
cos sin cámara provistos de válvula de aire.
Los neumáticos envejecen, aunque no se
hayan utilizado o solo se hayan utilizado
ocasionalmente. Las grietas en el dibujo
del neumático y en la goma del flanco, a ve-
ces acompañadas de deformación de la
carcasa, son una prueba de envejecimien-
to. Especialistas en neumáticos deberán
comprobar los neumáticos viejos y enveje-
cidos para determinar su idoneidad para
uso futuro.

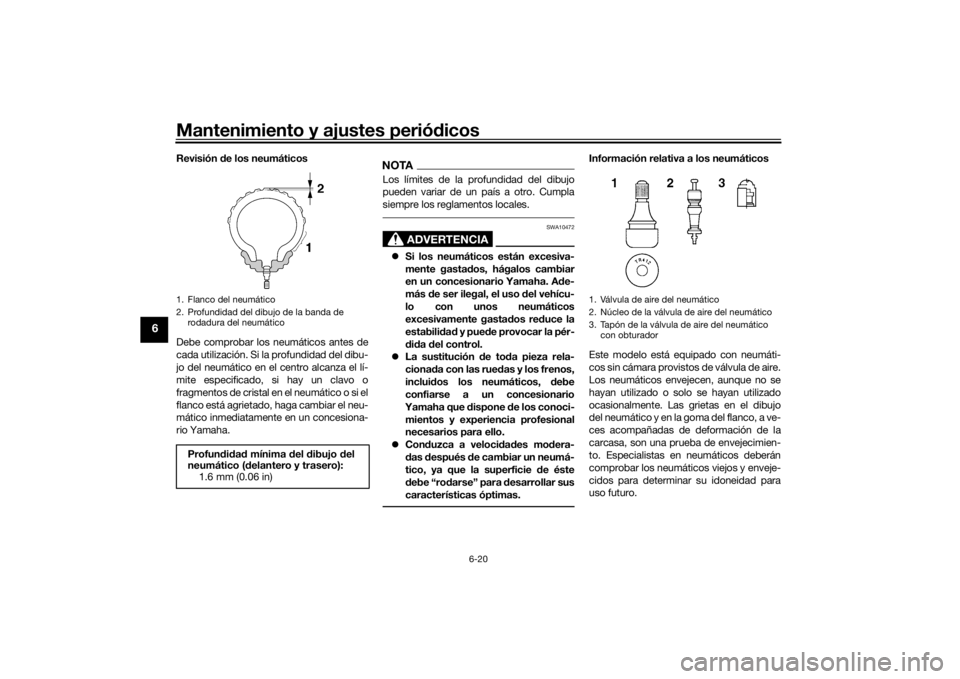

1. Flanco del neumático
2. Profundidad del dibujo de la banda de rodadura del neumáticoProfun did ad mínima del dibujo del
neumático ( delantero y trasero):
1.6 mm (0.06 in)
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
UBU2S0S0.book Page 20 Thursday, September 8, 2016 1:11 PM

Mantenimiento y ajustes periódicos6-21
6
ADVERTENCIA
SWA10902
 Los neumáticos delantero y trasero
d eben ser de la misma marca y di-
seño; de lo contrario, las caracte-
rísticas de manejabili dad de la
motocicleta pue den ser d iferentes,
lo que pod ría ocasionar un acci den-
te.
 Verifique siempre que los tapones
de las válvulas estén bien coloca-
d os a fin d e evitar fugas de aire.
 Utilice únicamente los tapones y
núcleos de válvula relaciona dos a
continuación a fin de evitar que los
neumáticos se d esinflen durante la
marcha a alta veloci dad .Después de realizar pruebas exhaustivas,
Yamaha solamente ha aprobado para este
modelo los neumáticos que se relacionan a
continuación.
ADVERTENCIA
SWA10601
Esta motocicleta está equipa da con
neumáticos para veloci dad es muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota d e los puntos si-
guientes.  Utilice únicamente los neumáticos
de recambio especifica dos. Otros
neumáticos pued en presentar el
riesgo de que se pro duzca un re-
ventón a veloci dad es muy altas. 
Hasta que no hayan si do “rod ad os”,
la a dherencia de los neumáticos
nuevos pue de ser relativamente
baja sobre ciertas superficies. Por
lo tanto, d espués de montar un
neumático nuevo, antes de con du-
cir a veloci dad es muy altas es
aconsejable practicar una con duc-
ción mo derad a con veloci dad es de
aproxima damente 100 km (60 mi).
 Antes de con ducir a velocid ad alta
es necesario que los neumáticos se
hayan calenta do.
 Ajuste siempre la presión de aire de
los neumáticos en función de la s
co

n d iciones de utilización.
Neumático delantero:
Ta m a ñ o :
120/70 ZR 17M/C(58W)
Marca/modelo: MICHELIN/PILOT ROAD 3
BRIDGESTONE/BT023F F
Neumático trasero: Ta m a ñ o :
180/55 ZR 17M/C(73W)
Marca/modelo: MICHELIN/PILOT ROAD 3A
BRIDGESTONE/BT023R M
DELANTERO y TRASERO: Válvula de aire del neumático:
TR412
Núcleo de la válvula: #9100 (original)
UBU2S0S0.book Page 21 Thursday, September 8, 2016 1:11 PM

Mantenimiento y ajustes periódicos
6-22
6
SAU21963
Llantas de aleaciónPara asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
 Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras,
deformación u otros daños. Si obser-
va algún daño, haga cambiar la rueda
en un concesionario Yamaha. No in-
tente realizar ni la más mínima repara-
ción en una rueda. Una rueda
deformada o agrietada debe sustituir-
se.
 La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
SAU33893
Ajuste del juego libre d e la mane-
ta de embragueMida el juego de la maneta de embrague
como se muestra.
Compruebe periódicamente el juego libre
de la maneta de embrague y, de ser nece-
sario, ajústelo del modo siguiente.
Para incrementar el juego libre de la mane-
ta de embrague, gire en la dirección (a) el
perno de ajuste situado en la misma mane-
ta. Para reducir el juego libre de la maneta
de embrague gire el perno de ajuste en la
dirección (b).
NOTASi con el procedimiento descrito no consi-
gue obtener el juego libre especificado de
la maneta de embrague, proceda del modo
siguiente.1. Gire completamente el perno de ajus-
te de la maneta de embrague en la di-
rección (a) para aflojar el cable de
embrague.
2. Afloje la contratuerca en el cárter.
3. Para incrementar el juego libre de la
maneta de embrague, gire la tuerca
de ajuste en la dirección (a). Para re-
ducir el juego libre de la maneta de
embrague gire la tuerca de ajuste en la
dirección (b).

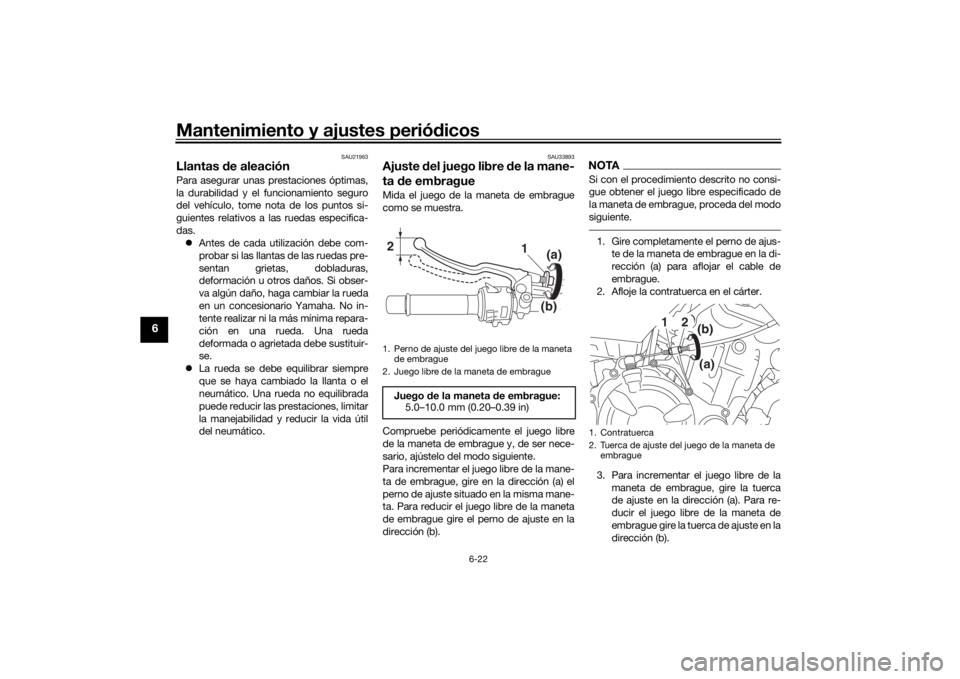

1. Perno de ajuste del juego libre de la maneta de embrague
2. Juego libre de la maneta de embragueJuego de la maneta de embrague:
5.0–10.0 mm (0.20–0.39 in)2
1
(b)(a)
1. Contratuerca
2. Tuerca de ajuste del juego de la maneta de
embrague
1
2
(a)(b)
UBU2S0S0.book Page 22 Thursday, September 8, 2016 1:11 PM
