Manutenzione e regolazione periodiche
6-3
6
HAU71030
NOTA I controlli annuali vanno ese guiti o gni anno, a meno che in prece denza, non si sia ra ggiunta la scadenza di un intervallo chi-
lometrico (o per il Re gno Unito, la scad enza di un intervallo basato sulle mi glia).
 Da 50000 km (30000 mi), ripetere gli intervalli di manutenzione iniziando da 10000 km (6000 mi).
 Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili sp eciali,
dati ed abilità tecnica.
HAU71051
Tabella di manutenzione perio dica per il sistema d i controllo emissioniN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Circuito
del carbu-
rante • Verificare che i tubi benzina non
siano fessurati o danneggiati.
• Sostituire se necessario. √√√√√
2 *Can dele • Controllare lo stato.
• Regolare la distanza e pulire.
√√
• Sostituire. √√
3 *Gioco valvole • Controllare e regolare. Ogni 40000 km (24000 mi)
4 *Iniezione carburan-
te • Controllare il regime del minimo.
√√√√√√
• Controllare e regolare la sincro- nizzazione. √√√√√
5 *Impianto di scarico • Verificare l’assenza di perdite.
• Serrare se necessario.
• Sostituire le guarnizioni se neces-
sario. √√√√√
UBU2H0H0.book Page 3 Thursday, September 8, 2016 1:25 PM

Manutenzione e regolazione perio diche
6-4
6
6 *Sistema
di control-
lo emissioni evapo-
rative • Controllare che non vi siano danni
al sistema.
• Sostituire se necessario. √√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
UBU2H0H0.book Page 4 Thursday, September 8, 2016 1:25 PM

Manutenzione e regolazione periodiche
6-5
6
HAU71351
Tabella manutenzione generale e lubrificazioneN. POSIZIONE INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Controllo
dia gnosti-
co del sistema • Eseguire l’ispezione dinamica con
lo strumento diagnostico
Ya m a h a .
• Controllare i codici di errore. √√√√√√
2 *Elemento filtrante • Sostituire. Ogni 40000 km (24000 mi)
3 Tubetto ispezione
cassa filtro
• Pulire.
√√√√√
4Frizione • Controllare il funzionamento.
• Regolare.
√√√√√
5 *Freno anteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti- glie freno. √√√√√√
6 *Freno posteriore • Controllare il funzionamento, il li-
vello del liquido e l’assenza di
perdite.
• Se necessario, sostituire le pasti- glie freno. √√√√√√
7 *Tu b i f r e n i • Controllare se vi sono fessurazio-
ni o danneggiamenti. √√√√√
• Sostituire. Ogni 4 anni
8 *Liqui do freni • Cambiare. Ogni 2 anni
9 *Ruote • Controllare il disassamento e
danneggiamenti.
• Sostituire se necessario. √√√√
UBU2H0H0.book Page 5 Thursday, September 8, 2016 1:25 PM

Manutenzione e regolazione perio diche
6-6
6
10 *Pneumatici • Controllare la profondità battistra-
da e danneggiamenti.
• Sostituire se necessario.
• Controllare la pressione dell’aria.
• Correggere se necessario. √√√√√
11 *Cuscinetti ruote • Controllare che il cuscinetto non
sia allentato o danneggiato. √√√√
12 *Cuscinetti perno d
i
g ui da forcellone • Controllare il funzionamento ed
un gioco eccessivo. √√√√
• Lubrificare con grasso a base di sapone di litio. Ogni 50000 km (30000 mi)
13 Catena
di trasmis-
sione • Controllare la tensione, l’allinea-
mento e le condizioni della catena
di trasmissione.
• Regolare e lubrificare interamente la catena di trasmissione con un
lubrificante specifico per catene a
O-ring. Ogni 1000 km (600 mi) e dopo aver lavato
il motociclo e averlo guidato nella
pioggia o in zone umide
14 *Cuscinetti
dello
sterzo • Controllare che i gruppi dei cusci-
netti non siano allentati. √√
√
• Riempire moderatamente con grasso a base di sapone di litio. √√
15 *Fissa
ggi della parte
ciclistica • Accertarsi che tutti i dadi, i bulloni
e le viti siano serrati correttamen-
te. √√√√√
16 Perno
di rotazione
leva freno • Lubrificare con grasso al silicone.
√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBU2H0H0.book Page 6 Thursday, September 8, 2016 1:25 PM

Manutenzione e regolazione periodiche
6-7
6
17 Perno
di rotazione
d el pe dale freno • Lubrificare con grasso a base di
sapone di litio. √√√√√
18 Perno
di rotazione
leva frizione • Lubrificare con grasso a base di
sapone di litio. √√√√√
19 Perno
di rotazione
d el pe dale cambio • Lubrificare con grasso a base di
sapone di litio. √√√√√
20 Cavalletto laterale • Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio. √√√√√
21 *Interruttore caval-
letto laterale • Controllare il funzionamento e, se
necessario, sostituire. √√√√√√
22 *Forcella • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
23 *Assieme ammortiz-
zatore • Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario. √√√√
24 *Perni
di g ui da del
braccio cinemati-
smo e d el braccio di
colle gamento della
sospensione poste-
riore • Controllare il funzionamento.
√√√√
25 Olio motore • Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e l’as- senza di perdite di olio nel veico-
lo. √√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 4000
0 km

(24000 mi)
UBU2H0H0.book Page 7 Thursday, September 8, 2016 1:25 PM

Manutenzione e regolazione perio diche
6-8
6
HAU72800
NOTA Filtro aria
• Il filtro aria di questo modello è dotato di una cartuccia monouso di carta con rivestimento d’olio, che non va pulita con ari a com-
pressa per evitare di danneggiarla.
• Sostituire più spesso l’elemento del filtro dell’aria se si percorrono zone molto umide o polverose.26 Cartuccia filtro olio • Sostituire. √√√
27 *Sistema
di raffre d-
d amento • Controllare il livello del liquido re-
frigerante e l’assenza di perdite di
olio nel veicolo. √√√√√
• Cambiare. Ogni 3 anni
28 *Interruttori
del freno
anteriore e del freno
posteriore • Controllare il funzionamento.
√√√√√√
29 *Parti in movimento
e cavi
• Lubrificare.
√√√√√
30 *Corpo manopola
acceleratore e cavo • Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco del cavo dell’acceleratore.
• Lubrificare il corpo manopola ac- celeratore e il cavo. √√√√√
31 *Luci, se
gnali e inter-
ruttori • Controllare il funzionamento.
• Regolare il fascio luce.
√√√√√√
N. POSIZIONE
INTERVENTO DI CONTROLLO O
MANUTENZIONE LETTURA DEL TOTALIZZATORE CONTACHILOMETRI
CONTROL-
LO AN-NUALE
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)UBU2H0H0.book Page 8 Thursday, September 8, 2016 1:25 PM

Manutenzione e regolazione periodiche
6-9
6
 Manutenzione del freno idraulico
• Controllare regolarmente e, se necess ario, correggere il livello liquido freni.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cambiare il liquido freni.
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
UBU2H0H0.book Page 9 Thursday, September 8, 2016 1:25 PM

Manutenzione e regolazione perio diche
6-10
6
HAU19653
Controllo delle can deleLe candele sono componenti importanti del
motore che vanno controllati periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione delle cande-
le, bisogna smontarle e controllarle in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
delle candele può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale di ciascuna candela deve esse-
re di colore marroncino chiaro (il colore
ideale se il veicolo viene usato normalmen-
te) e tutte le candele installate nel motore
devono avere lo stesso colore. Se il colore
di una candela è nettamente diverso, il mo-
tore potrebbe funzionare in maniera ano-
mala. Non tentare di diagnosticare
problemi di questo genere. Chiedere inve-
ce ad un concessionario Yamaha di con-
trollare il veicolo.
Se una candela presenta segni di usura de-
gli elettrodi e eccessivi depositi carboniosi
o di altro genere, si deve sostituirla. Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTAIn mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4–1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.ATTENZIONE
HCA10841
Non utilizzare attrezzi per to
gliere o per
installare il cappuccio della can dela, il
connettore della bobina di accensione
potrebbe danne ggiarsi. È possibile che
sia difficile to gliere il cappuccio d ella
can dela, in quanto la tenuta di gomma
all’estremità del cappuccio è montata
strettamente. Per to gliere il cappuccio
d ella can dela, basta pieg arlo all’indietro
e d in avanti mentre lo si tira; per instal-
larlo, pie garlo all’in dietro e d in avanti
mentre lo si spin ge.
Can dela secon do specifica:
NGK/LMAR8A-9
1. Distanza tra gli elettrodiDistanza tra gli elettro di:
0.8–0.9 mm (0.031–0.035 in)
Coppia d i serraggio:
Candela: 13 N·m (1.3 kgf·m, 9.4 lb·ft)
UBU2H0H0.book Page 10 Thursday, September 8, 2016 1:25 PM

Manutenzione e regolazione periodiche
6-11
6
HAU76881
Filtro a carboni attiviQuesto modello è dotato di un filtro a car-
boni attivi per evitare lo scarico nell’atmo-
sfera dei vapori di carburante. Prima di
utilizzare questo veicolo, eseguire i seguen-
ti controlli:
 Verificare il collegamento di ciascun
tubo.
 Verificare che ciascun tubo e il filtro a
carboni attivi non presentino fessure o
danneggiamenti, e sostituirli se ne-
cessario.
 Controllare che l’estremità del tubetto
sfiato filtro a carboni attivi non sia ot-
turata, e pulirla se necessario. 
Controllare che il tubetto sfiato filtro a
carboni attivi sia fatto passare attra-
verso il morsetto.
 Controllare che il riferimento di vernice
sul tubetto sfiato filtro a carboni attivi
si trovi sotto il morsetto.
HAU60472

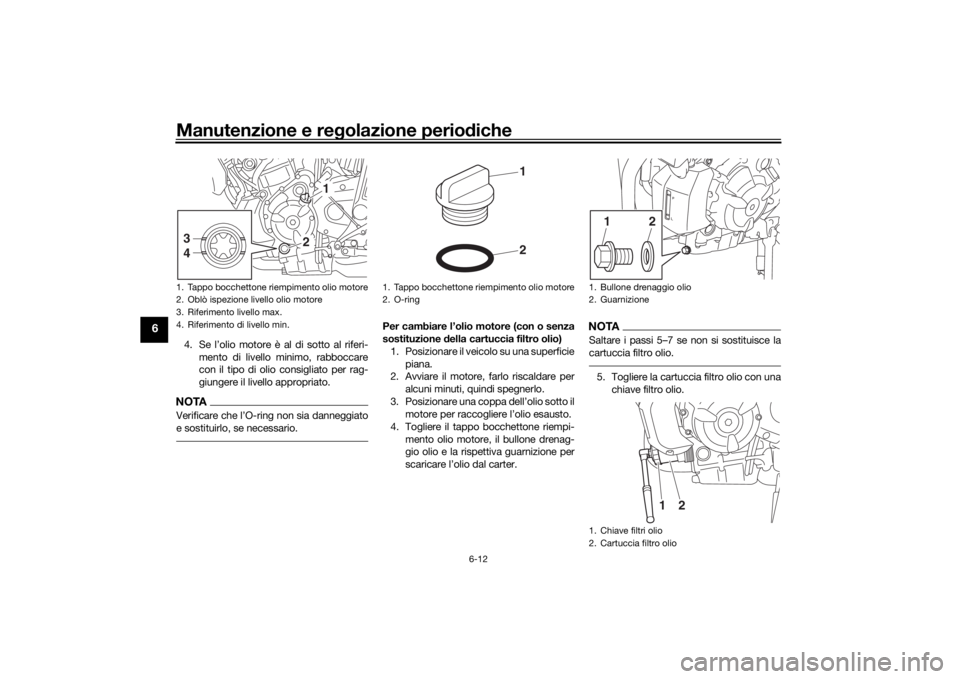

Olio motore e cartuccia filtro olioControllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire la cartuccia filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie piana e mantenerlo diritto. Basta una
lieve inclinazione la terale per provoca-
re errori nel controllo.
2. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
3. Attendere qualche minuto per far de- positare l’olio e poi controllare il livello
dell’olio attraverso l’oblò di ispezione
situato in basso sul lato sinistro del
carter.NOTAIl livello olio motore deve trovarsi tra i riferi-
menti di livello minimo e massimo.
1. Filtro a carboni attivi
2. Tubetto sfiato filtro a carboni attivi
3. Posizione originale (riferimento di vernice)
4. Morsetto
321
4
UBU2H0H0.book Page 11 Thursday, September 8, 2016 1:25 PM

Manutenzione e regolazione perio diche
6-12
6
4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.NOTAVerificare che l’O-ring non sia danneggiato
e sostituirlo, se necessario.
Per cambiare l’olio motore (con o senza
sostituzione della cartuccia filtro olio)
1. Posizionare il veicolo su una superficie piana.
2. Avviare il motore, farlo riscaldare per
alcuni minuti, quindi spegnerlo.
3. Posizionare una coppa dell’olio sotto il motore per raccogliere l’olio esausto.
4. Togliere il tappo bocchettone riempi- mento olio motore, il bullone drenag-
gio olio e la rispettiva guarnizione per
scaricare l’olio dal carter.
NOTASaltare i passi 5–7 se non si sostituisce la
cartuccia filtro olio.5. Togliere la cartuccia filtro olio con unachiave filtro olio.
1. Tappo bocchettone riempimento olio motore
2. Oblò ispezione livello olio motore
3. Riferimento livello max.
4. Riferimento di livello min.
1
2
3
4
1. Tappo bocchettone riempimento olio motore
2. O-ring
21
1. Bullone drenaggio olio
2. Guarnizione
1. Chiave filtri olio
2. Cartuccia filtro olio
2
1
2
1
UBU2H0H0.book Page 12 Thursday, September 8, 2016 1:25 PM
