Entretien périodique et réglage
6-32
6
FAU50211
BatterieLa batterie se trouve sous la selle du pilote.
(Voir page 3-20.)
La batterie de ce véhicule est de type
plomb-acide à régulation par soupape
(VRLA). Il n’est pas nécessaire de contrôler
le niveau d’électrolyte ni d’ajouter de l’eau
distillée. Il convient toutefois de vérifier la
connexion des câbles de batterie et de res-
serrer, si nécessaire.
AVERTISSEMENT
FWA10761
 L’électrolyte de batterie est extrê-
mement toxique, car l’aci de sulfu-
rique qu’il contient peut causer de
graves brûlures. Éviter tout contact
d ’électrolyte avec la peau, les yeux ou les vêtements et toujours se pro-
téger les yeux lors d
e travaux à
proximité d’une batterie. En cas de
contact avec de l’électrolyte, effec-
tuer les PREMIERS SOINS suivants.
EXTERNE : rincer abon damment
à l’eau courante.
INTERNE : boire beaucoup d’eau
ou de lait et consulter immé diate-
ment un mé decin.
YEUX : rincer à l’eau courante
pen dant 15 minutes et consulter
rapi dement un mé decin.
 Les batteries pro duisent de l’hy dro-
gène, un gaz inflammable. Éloigner
la batterie d es étincelles, flammes,
cigarettes, etc., et toujours veiller à
bien ventiler la pièce où l’on re-
charge une batterie, si la charge est
effectuée dans un en droit clos.
 TENIR TOUTE BATTERIE HORS DE
PORTÉE DES ENFANTS.
Charge de la batterie
Confier la charge de la batterie à un con-
cessionnaire Yamaha dès que possible si
elle semble être déchargée. Ne pas oublier
qu’une batterie se décharge plus rapide-
ment si le véhicule est équipé d’accessoi-
res électriques.
ATTENTION
FCA16522
Recourir à un chargeur spécial à tension
constante pour charger les batteries de
type plomb-aci de à régulation par sou-
pape (VRLA). Le recours à un chargeur
d e batterie conventionnel en dommage-
rait la batterie.Entreposage de la batterie
1. Quand le véhicule est remisé pendant un mois ou plus, déposer la batterie, la
recharger complètement et la ranger
dans un endroit frais et sec.
ATTENTION : Avant de déposer la
batterie, s’assurer d ’avoir tourné la
clé sur “OFF”, puis débrancher le
câble négatif avant de débrancher
le câble positif.
[FCA16303]
2. Quand la batterie est remisée pour
plus de deux mois, il convient de la
contrôler au moins une fois par mois
et de la recharger quand nécessaire.
3. Charger la batterie au maximum avant de la remonter sur le véhicule.
ATTENTION : Avant d e reposer la
batterie, s’assurer d ’avoir tourné la
clé sur “OFF”, puis brancher le
câble positif avant de brancher le
câble négatif.
[FCA16841]
1. Batterie
2. Câble négatif de batterie (noir)
3. Câble positif de batterie (rouge)
2
3
1
UBU2F0F0.book Page 32 Thursday, September 8, 2016 1:16 PM

Entretien périodique et réglage
6-33
6
4. Après avoir remonté la batterie, tou-
jours veiller à connecter correctement
ses câbles aux bornes.ATTENTION
FCA16531
Toujours veiller à ce que la batterie soit
chargée. Remiser une batterie déchar-
gée risque de l’en dommager de façon ir-
réversible.
FAU59872
Remplacement des fusiblesLe fusible principal et les boîtiers à fusibles,
qui contiennent les fusibles protégeant les
divers circuits, se trouvent sous la selle du
pilote. (Voir page 3-20.)N.B.Pour accéder au fusible principal, déposer
le couvercle du relais de démarreur comme
illustré.
Si un fusible est grillé, le remplacer comme
suit.
1. Tourner la clé de contact sur “OFF” et éteindre le circuit électrique concerné.
2. Déposer le fusible grillé et le rempla- cer par un fusible neuf de l’intensité
spécifiée. AVERTISSEMENT ! Ne

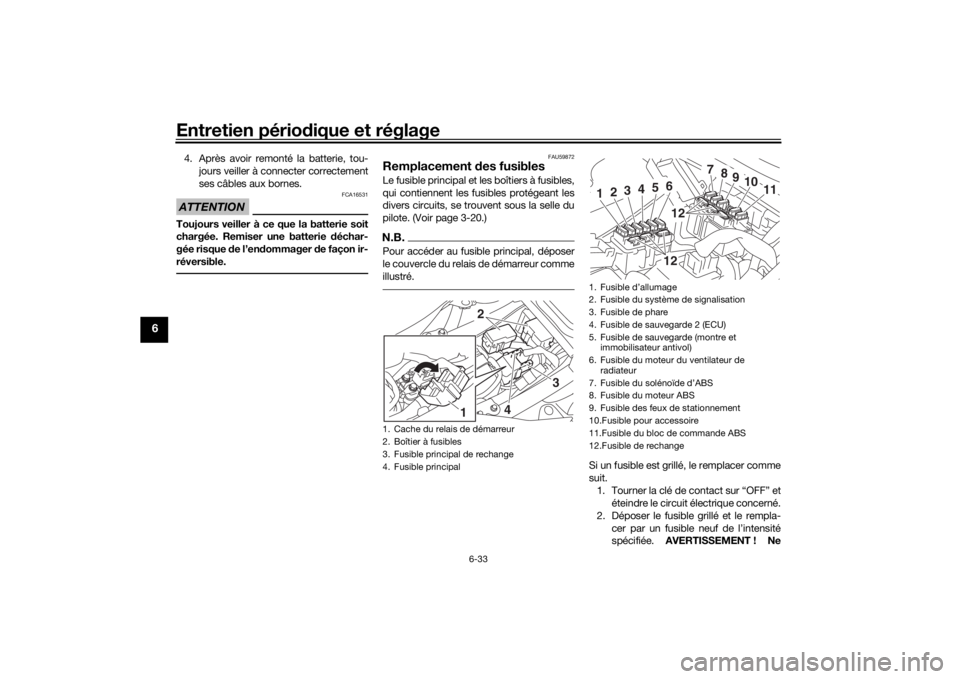

1. Cache du relais de démarreur
2. Boîtier à fusibles
3. Fusible principal de rechange
4. Fusible principal
2
3
4
1
1. Fusible d’allumage
2. Fusible du système de signalisation
3. Fusible de phare
4. Fusible de sauvegarde 2 (ECU)
5. Fusible de sauvegarde (montre et
immobilisateur antivol)
6. Fusible du moteur du ventilateur de radiateur
7. Fusible du solénoïde d’ABS
8. Fusible du moteur ABS
9. Fusible des feux de stationnement
10.Fusible pour accessoire
11.Fusible du bloc de commande ABS
12.Fusible de rechange
7
8
9
10
11
1
2
3
4
5
61212
UBU2F0F0.book Page 33 Thursday, September 8, 2016 1:16 PM

Entretien périodique et réglage
6-34
6
pas utiliser d e fusible de calibre su-
périeur à celui recomman dé afin
d ’éviter de gravement en dommager
l’installation électrique, voire de
provoquer un incen die.
[FWA15132]
3. Tourner la clé de contact sur “ON” et
allumer le circuit électrique concerné
afin de vérifier si le dispositif électrique
fonctionne.
4. Si le fusible neuf grille immédiatement,
faire contrôler l’installation électrique
par un concessionnaire Yamaha.
FAU59881
Remplacement de l’ampoule d u
phareCe modèle est équipé d’un phare à am-
poule halogène. Si l’ampoule du phare
grille, la remplacer comme suit :ATTENTION
FCA10651
Veiller à ne pas en dommager les pièces
suivantes :  Ampoule de phare
Ne jamais toucher le verre d’une
ampoule de phare afin d e ne pas
laisser de rési dus graisseux. La
graisse réd uit la transparence du
verre mais aussi la luminosité de
l’ampoule, ainsi que sa durée de
service. Nettoyer soigneusement
toute crasse ou trace de doigts sur
l’ampoule avec un chiffon imbibé
d ’alcool ou de diluant pour pein-
ture.
 Lentille de phare
Ne pas coller de pellicules colorées
ni autres a dhésifs sur la lentille d u
phare.
Ne pas monter une ampoule de
phare d’un wattage supérieur à ce-
lui spécifié.
Fusibles spécifiés : Fusible principal:30.0 A
Fusible auxiliaire:
2.0 A
Fusible de phare: 15.0 A
Fusible du système de
signalisation: 10.0 A
Fusible d’allumage: 10.0 A
Fusible des feux de stationnement:
7.5 A
Fusible du moteur du ventilateur de
radiateur:
10.0 A
Fusible du moteur ABS: 30.0 A
Fusible du solénoïde d’ABS: 20.0 A
Fusible du bloc de commande ABS:
7.5 A
Fusible de sauvegarde: 7.5 A
Fusible de sauvegarde 2: 10.0 A
UBU2F0F0.book Page 34 Thursday, September 8, 2016 1:16 PM

Entretien périodique et réglage
6-35
6
1. Déposer l’optique de phare après
avoir retiré le boulon et la rondelle de
chaque côté. 2. Déconnecter la fiche rapide de phare,
puis déposer la protection de l’am-
poule.
3. Décrocher le porte-ampoule du phare, puis retirer l’ampoule grillée. 4. Monter une ampoule de phare neuve
et la fixer à l’aide du porte-ampoule.
5. Reposer la protection d’ampoule de phare, puis connecter le coupleur.
6. Reposer l’optique de phare comme il-
lustré, puis reposer la rondelle et le

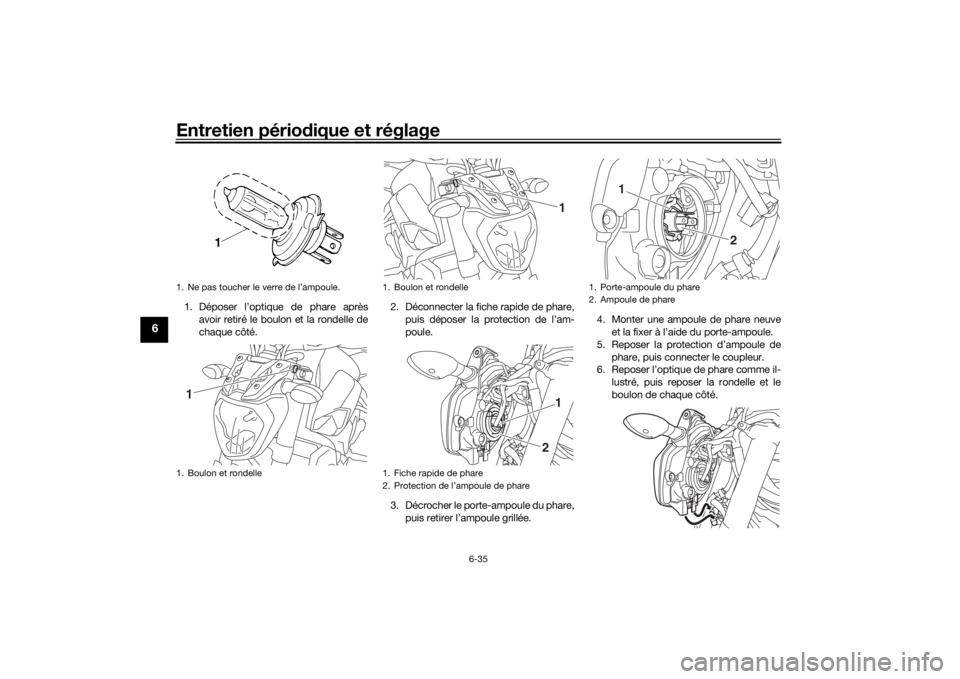

boulon de chaque côté.1. Ne pas toucher le verre de l’ampoule.
1. Boulon et rondelle1
1. Boulon et rondelle
1. Fiche rapide de phare
2. Protection de l’ampoule de phare
11
2
1. Porte-ampoule du phare
2. Ampoule de phare
2
1
UBU2F0F0.book Page 35 Thursday, September 8, 2016 1:16 PM

Entretien périodique et réglage
6-36
6
7. Si nécessaire, faire régler le faisceau
de phare par un concessionnaire
Yamaha.
FAU46405
Remplacement de l’ampoule d e
la veilleuseSi l’ampoule de veilleuse grille, la remplacer
comme suit.
1. Déposer l’optique de phare. (Voir page 6-34.)
2. Retirer la douille et l’ampoule de la veilleuse en tournant la douille dans le
sens inverse des aiguilles d’une mon-
tre.
3. Extraire l’ampoule grillée en tirant celle-ci hors de sa douille. 4. Monter une ampoule neuve dans la
douille.
5. Reposer l’ampoule et sa douille en
tournant cette dernière dans le sens
des aiguilles d’une montre.

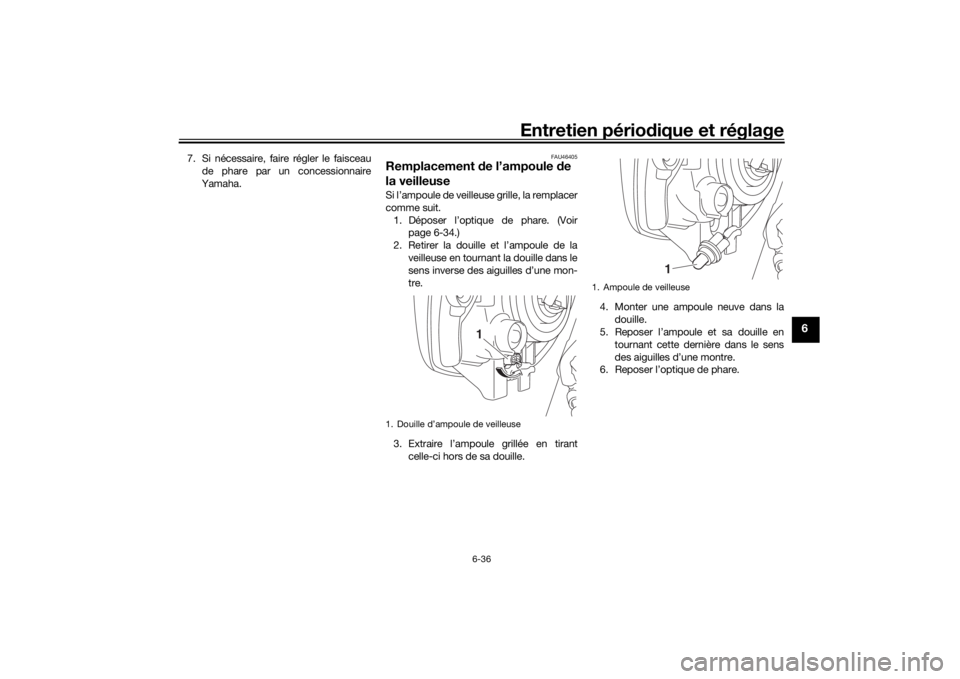

6. Reposer l’optique de phare.1. Douille d’ampoule de veilleuse
1
1. Ampoule de veilleuse
1
UBU2F0F0.book Page 36 Thursday, September 8, 2016 1:16 PM

Entretien périodique et réglage
6-37
6
FAU70540
Feu stop/arrièreLe feu stop/arrière est équipé d’une DEL.
Si le feu stop/arrière ne s’allume pas, le
faire contrôler par un concessionnaire
Yamaha.
FAU24205
Remplacement d’une ampoule
d e clignotant1. Retirer la lentille du clignotant après
avoir retiré la vis.
2. Retirer l’ampoule grillée en l’enfonçant et en la tournant dans le sens inverse
des aiguilles d’une montre. 3. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à fond
dans le sens des aiguilles d’une mon-
tre.
4. Remettre la lentille en place et la fixer à l’aide de la vis. ATTENTION : Ne
pas serrer la vis à l’excès afin de ne
pas risquer de casser la lentille.
[FCA11192]

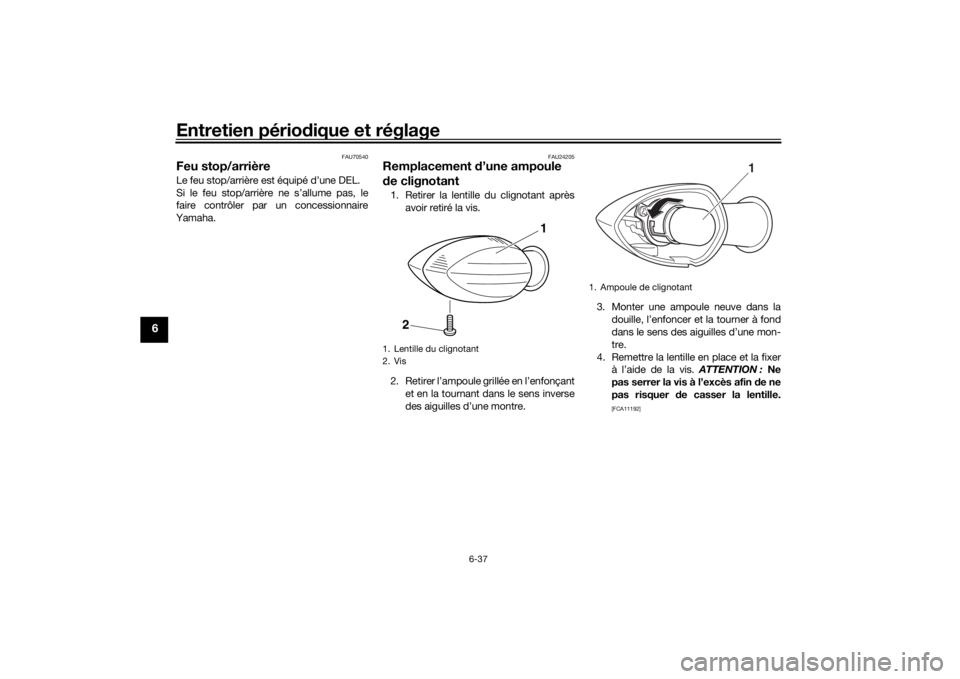

1. Lentille du clignotant
2. Vis
1
2
1. Ampoule de clignotant
1
UBU2F0F0.book Page 37 Thursday, September 8, 2016 1:16 PM

Entretien périodique et réglage
6-38
6
FAU59890
Remplacement de l’ampoule
d ’éclairage de la plaque d ’imma-
triculation1. Déposer le bloc d’éclairage de la
plaque d’immatriculation en retirant
les écrous, les rondelles et les entre-
toises épaulées, puis déposer la
douille d’ampoule de l’éclairage de la
plaque d’immatriculation (avec l’am-
poule) en tirant dessus.
2. Extraire l’ampoule grillée en tirant sur celle-ci. 3. Monter une ampoule neuve dans la
douille.
4. Installer la douille (avec l’ampoule) en
appuyant dessus, puis installer le bloc
d’éclairage de la plaque d’immatricu-
lation en reposant les écrous, les ron-
delles et les entretoises épaulées.
FAU67131
Calage de la motoCe modèle n’étant pas équipé d’une bé-
quille centrale, utiliser une béquille d’atelier
avant de démonter une roue ou avant d’ef-
fectuer tout autre travail qui requiert de re-
dresser la moto à la verticale.
S’assurer que la moto est stable et à la ver-
ticale avant de commencer l’entretien.

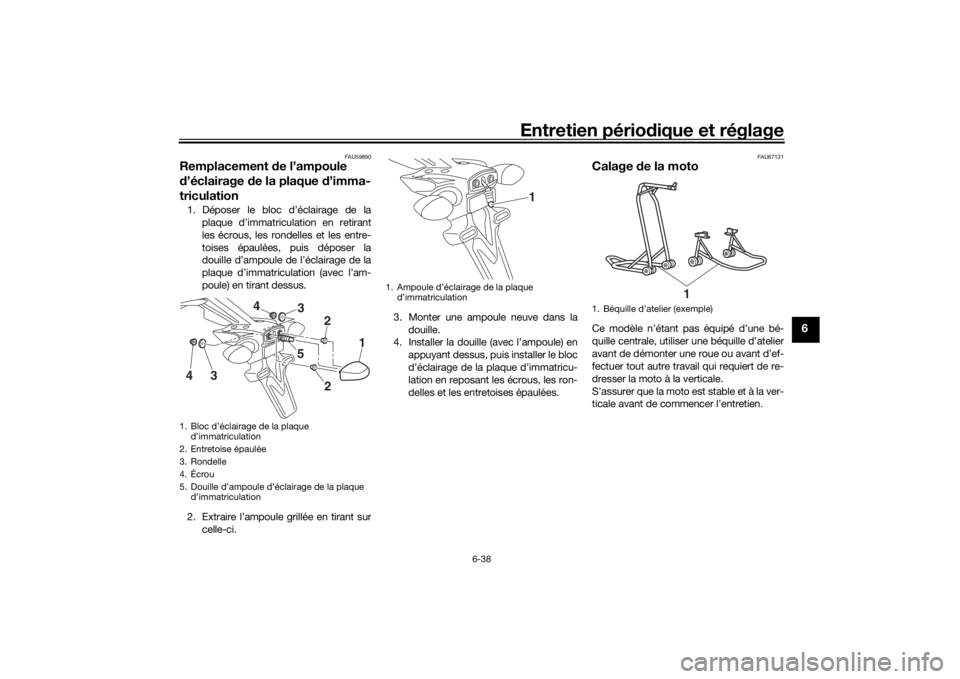

1. Bloc d’éclairage de la plaque
d’immatriculation
2. Entretoise épaulée
3. Rondelle
4. Écrou
5. Douille d’ampoule d’éclairage de la plaque d’immatriculation
1
22
53
4
3
4
1. Ampoule d’éclairage de la plaque d’immatriculation
1
1. Béquille d’atelier (exemple)
1
UBU2F0F0.book Page 38 Thursday, September 8, 2016 1:16 PM

Entretien périodique et réglage
6-39
6
FAU25872
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut toujours survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier la moto à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à son
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d ’ali-
mentation, ne pas fumer, et s’assurer de
l’absence de flammes nues ou d ’étin-celles à proximité, y compris
de veil-
leuses de chauffe-eau ou de chau dières.
L’essence et les vapeurs d’essence peu-
vent s’enflammer ou exploser, et provo-
quer des blessures et des dommages
matériels graves.UBU2F0F0.book Page 39 Thursday, September 8, 2016 1:16 PM

Entretien périodique et réglage
6-40
6
FAU42365
Schémas de diagnostic de pannesProblèmes de démarrage ou mauvais ren dement du moteur
Contrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.4. Compression
Compression
Pas de compression
Déposer les bougies et
contrôler les électrodes.3. Allumage
Essuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer les bougies.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Contrôler la connexion des câbles de la
batterie et faire recharger la batterie par un
concessionnaire Yamaha si nécessaire.
SèchesHumides
Actionner le démarreur électrique.
Faire contrôler le véhicule par un concessionnaire Yamaha.
UBU2F0F0.book Page 40 Thursday, September 8, 2016 1:16 PM

Entretien périodique et réglage
6-41
6
Surchauffe du moteur
AVERTISSEMENT
FWA10401
 Ne pas enlever le bouchon d e radiateur quan d le moteur et le ra diateur sont chau ds. Du liquid e chaud et d e la vapeur
risquent de jaillir sous forte pression et d e provoquer des brûlures. Veiller à atten dre que le moteur ait refroid i.
 Après avoir retiré la vis de retenue d u bouchon du ra diateur, poser un chiffon épais ou une serviette sur celui-ci, puis le
tourner lentement d ans le sens inverse des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression
rési duelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon tout en le tournant d ans le sens inverse des
aiguilles d’une montre, puis l’enlever.N.B.Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès
que possible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
UBU2F0F0.book Page 41 Thursday, September 8, 2016 1:16 PM
