Functies van instrumenten en bed ienin gselementen
3-16
3
terechtkomt, was deze dan af met water
en zeep. Als u b enzine op uw kle din g
morst, trek dan an dere kle din g aan.
DAU76860
LET OP
DCA11401
Ge bruik uitsluiten d loo dvrije benzine.
Loo dhou den de benzine veroorzaakt
ernsti ge schad e aan inwen dig e motor-
on der delen als kleppen en zui gerveren
en ook aan het uitlaatsysteem.

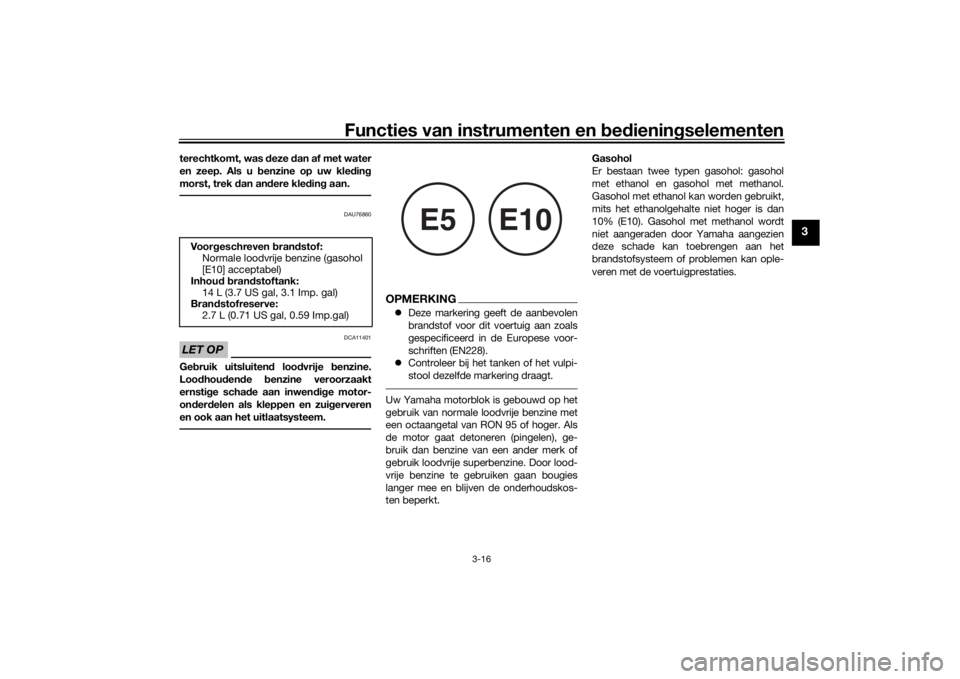

OPMERKING Deze markering geeft de aanbevolen
brandstof voor dit voertuig aan zoals
gespecificeerd in de Europese voor-
schriften (EN228).
 Controleer bij het tanken of het vulpi-
stool dezelfde markering draagt.Uw Yamaha motorblok is gebouwd op het
gebruik van normale loodvrije benzine met
een octaangetal van RON 95 of hoger. Als
de motor gaat detoneren (pingelen), ge-
bruik dan benzine van een ander merk of
gebruik loodvrije superbenzine. Door lood-
vrije benzine te gebruiken gaan bougies
langer mee en blijven de onderhoudskos-
ten beperkt. Gasohol
Er bestaan twee typen gasohol: gasohol
met ethanol en gasohol met methanol.
Gasohol met ethanol kan worden gebruikt,
mits het ethanolgehalte niet hoger is dan
10% (E10). Gasohol met methanol wordt
niet aangeraden door Yamaha aangezien
deze schade kan toebrengen aan het
brandstofsysteem of problemen kan ople-
veren met de voertuigprestaties.
Voo r
geschreven bran dstof:
Normale loodvrije benzine (gasohol
[E10] acceptabel)
Inhou d b ran dstoftank:
14 L (3.7 US gal, 3.1 Imp. gal)
Bran dstofreserve:
2.7 L (0.71 US gal, 0.59 Imp.gal)
E5
E10
UB4CD1D0.book Page 16 Wednesday, August 1, 2018 8:40 AM

Functies van instrumenten en bed ienin gselementen
3-17
3
DAU76871
Tankoverloopslan gOPMERKINGZie pagina 6-10 voor informatie over de be-
luchtingsslang.Alvorens de motorfiets te gebruiken:
 Controleer de aansluiting van de tank-
overloopslang.
 Controleer de overloopslang van de
brandstoftank op scheuren of bescha-
diging en vervang deze indien nodig.
 Controleer of het uiteinde van de tank-
overloopslang niet verstopt is en rei-
nig deze indien nodig.
 Let erop dat de tankoverloopslang
door de klem wordt geleid. 
Controleer of het verfmerkteken op de
tankoverloopslang onder de klem is
geplaatst.
DAU13434
UitlaatkatalysatorDit model is uitgerust met een uitlaatkataly-
sator.
WAARSCHUWING
DWA10863
Het uitlaatsysteem is heet na dat de mo-
tor heeft g ed raai d. Let op het vol gen de
om bran dgevaar of bran dwon den te
voorkomen:
 Parkeer de machine nooit na bij
b ran dgevaarlijke stoffen, zoals op
g ras of op an der materiaal dat ge-
makkelijk vlam vat.
 Parkeer de machine op een plek
waar voet gan gers of kin deren niet
g emakkelijk met het hete uitlaatsy-
steem in aanrakin g kunnen komen.
 Controleer of het uitlaatsysteem is
afgekoel d alvorens on derhou ds-
werkzaamhe den uit te voeren.
 Laat de motor niet lan ger dan enke-
le minuten stationair d raaien. Lang
stationair draaien kan lei den tot
oververhittin g.

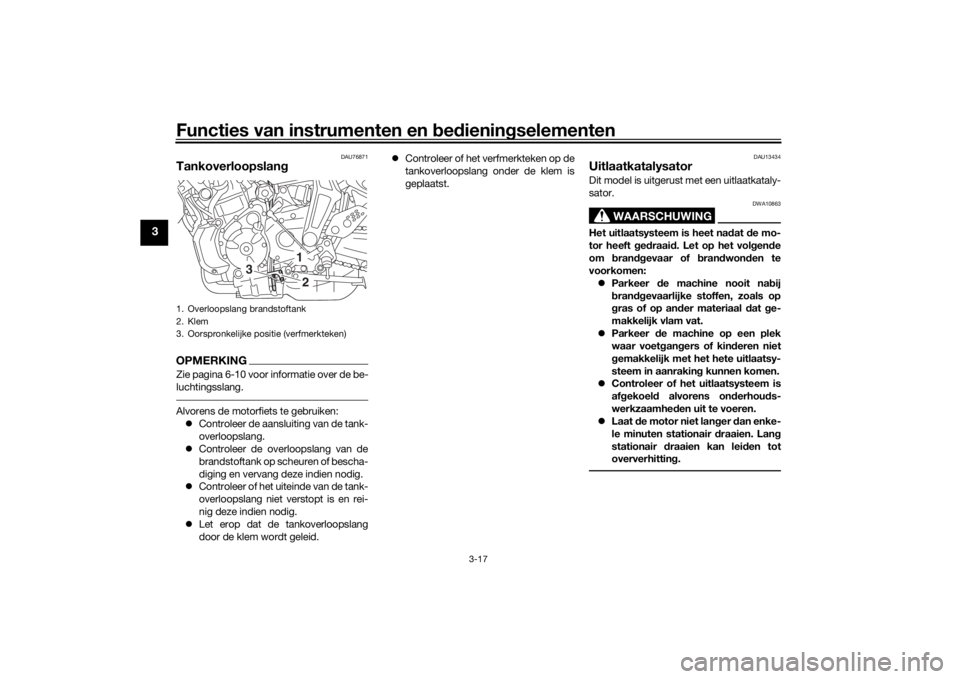

1. Overloopslang brandstoftank
2. Klem
3. Oorspronkelijke positie (verfmerkteken)
12
3
UB4CD1D0.book Page 17 Wednesday, August 1, 2018 8:40 AM

Functies van instrumenten en bed ienin gselementen
3-18
3
LET OP
DCA10702
Ge bruik uitsluiten d loo dvrije benzine. Bij
g eb ruik van loo dhou den de benzine zal
onherstel bare schad e worden toeg e-
b racht aan de uitlaatkatalysator.
DAU83850
Za delsDuoza del
Verwijderen van het duozadel1. Steek de sleutel in het zadelslot en draai linksom.
2. Houd de sleutel in deze stand vast, til de achterzijde van het duozadel om-
hoog en trek het duozadel naar achte-
ren.
Aanbrengen van het duozadel1. Steek de uitsteeksels aan de voorzijde van het duozadel in de zadelbevesti-
gingen zoals getoond en druk dan de
achterzijde van het duozadel omlaag
om het zadel te vergrendelen. 2. Neem de sleutel uit.
Bestuur dersza del
Verwijderen van het bestuurderszadel
1. Verwijder het duozadel en verwijder dan de zeskantsleutel die aan de on-
derzijde van het zadel is bevestigd.

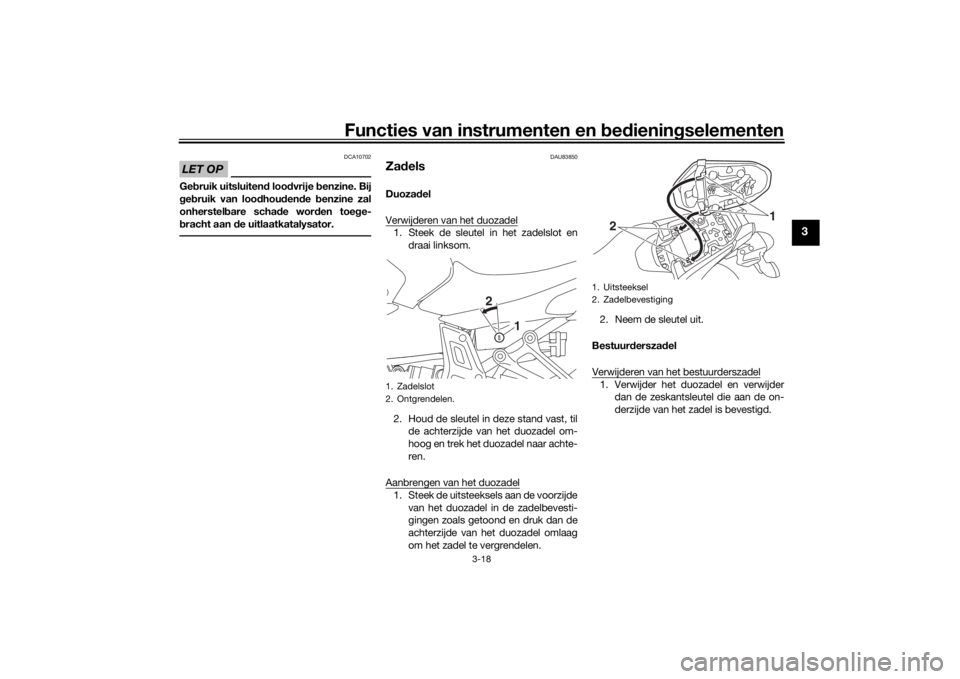

1. Zadelslot
2. Ontgrendelen.
2
1
1. Uitsteeksel
2. Zadelbevestiging
1
2
UB4CD1D0.book Page 18 Wednesday, August 1, 2018 8:40 AM

Functies van instrumenten en bed ienin gselementen
3-19
3
2. Verwijder de bouten met de zeskant-
sleutel.
3. Trek het zadel naar achteren en om- hoog om het te verwijderen. Aanbrengen van het bestuurderszadel
1. Schuif de sleuf in het zadel op het uit-
steeksel op de dwarsverbinding van
het frame en plaats het zadel dan in de
oorspronkelijke positie.
2. Breng de bouten aan met de zeskant- sleutel.
3. Steek de zeskantsleutel weer in de
houder op het duozadel.
4. Installeer het duozadel.OPMERKINGControleer of de zadels stevig zijn vergren-
deld alvorens te gaan rijden.
DAU59981
Helmb orgka belAan de onderzijde van het duozadel be-
vindt zich een helmborgkabel. Gebruik
deze kabel in combinatie met de schroe-
vendraaier om een helm aan het voertuig
vast te zetten.
Een helm met d e helmbor gkab el vast-
zetten 1. Verwijder het duozadel. (Zie pagina
3-18.)
2. Verwijder de schroevendraaier uit de houders op het duozadel, en verwijder
dan de helmborgkabel van de schroe-
vendraaier.

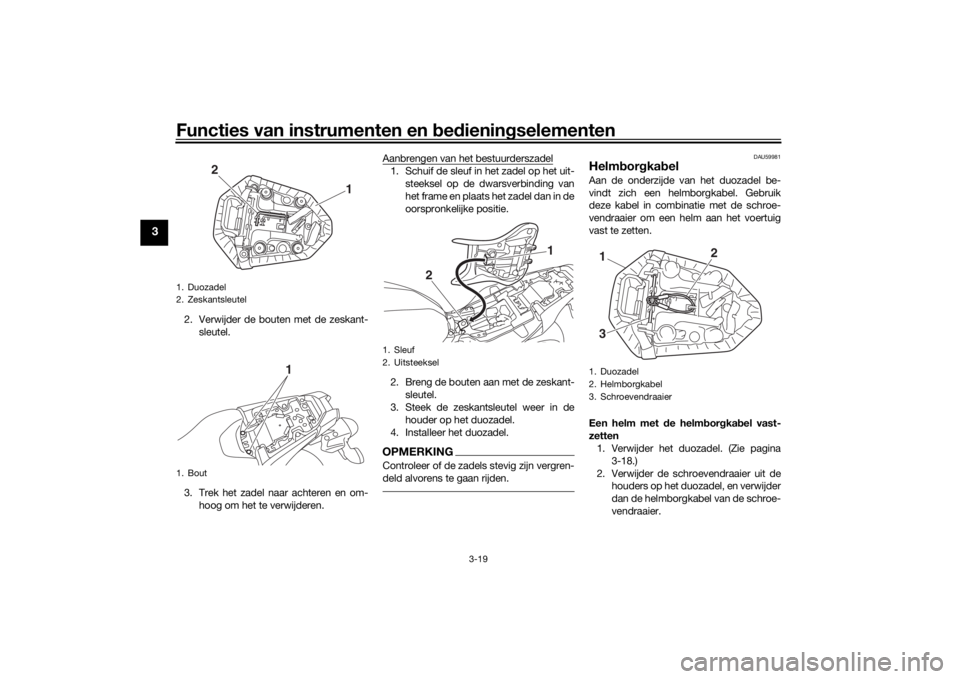

1. Duozadel
2. Zeskantsleutel
1. Bout
1
2
1
1. Sleuf
2. Uitsteeksel
1
2
1. Duozadel
2. Helmborgkabel
3. Schroevendraaier1
2
3
UB4CD1D0.book Page 19 Wednesday, August 1, 2018 8:40 AM

Functies van instrumenten en bed ienin gselementen
3-20
3
OPMERKINGSchuif de schroevendraaier bij het verwij-
deren naar het merkteken “ ” op het duo-
zadel.3. Voer de helmborgkabel door de gesp
van de helmkinband.
4. Haak de kabellussen om de schroe- vendraaier en plaats de schroeven-
draaier door deze eerst in de houder
met het merkteken “ ” te steken en
vervolgens naar de houder met het
merkteken “ ” te schuiven.
OPMERKINGZorg dat de schroevendraaier stevig tussen
de houders is geplaatst en beweeg dan de
kabellussen naar het midden van de
schroevendraaier alvorens het duozadel te
installeren.5. Installeer het duozadel.WAARSCHUWING! Ga nooit rij den
met een helm vast gemaakt aan d e
helm bevesti gin g, aan gezien de
helm o bjecten kan raken met mo-
g elijk verlies van de controle over
d e machine en een on geval tot ge-
vol g.
[DWA10162]
Een helm uit d e helmbor gkab el halen
1. Verwijder het duozadel.
2. Verwijder de schroevendraaier en haal dan de helmborgkabel los van de
helm.
3. Berg de kabel onder het zadel op door de kabellussen om de schroeven-
draaier te haken, de schroevendraaier
in zijn oorspronkelijke positie te plaat-
sen en dan de helmborgkabel om de
haak aan de onderzijde van het duo-
zadel te haken.
4. Installeer het duozadel.

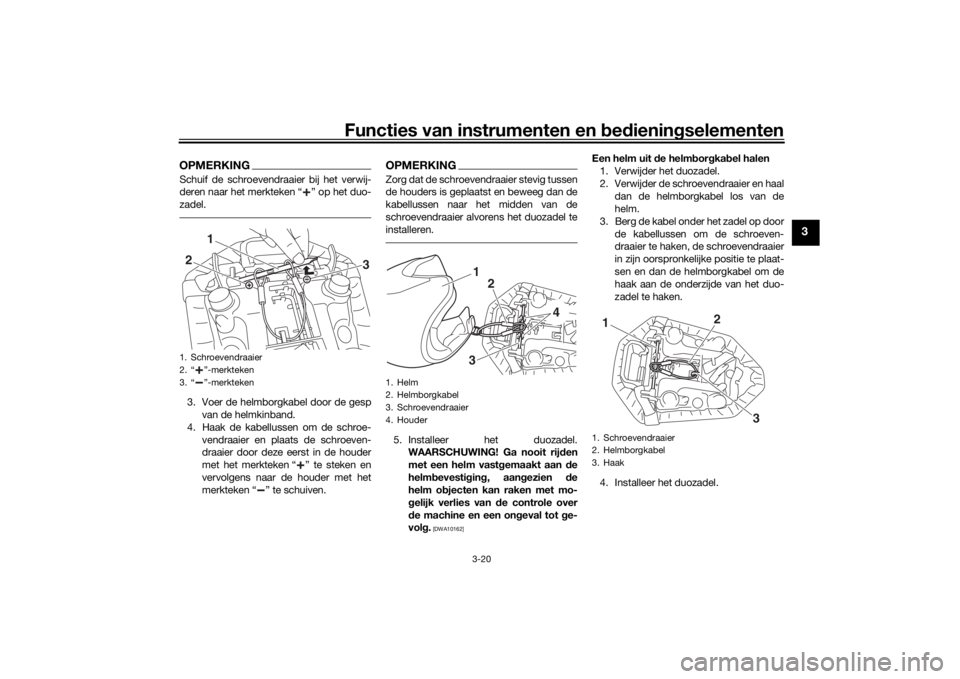

1. Schroevendraaier
2. “ ”-merkteken
3. “ ”-merkteken
1
2
3
1. Helm
2. Helmborgkabel
3. Schroevendraaier
4. Houder
1
2
3
4
1. Schroevendraaier
2. Helmborgkabel
3. Haak1
2
3
UB4CD1D0.book Page 20 Wednesday, August 1, 2018 8:40 AM

Functies van instrumenten en bed ienin gselementen
3-21
3
DAU84080

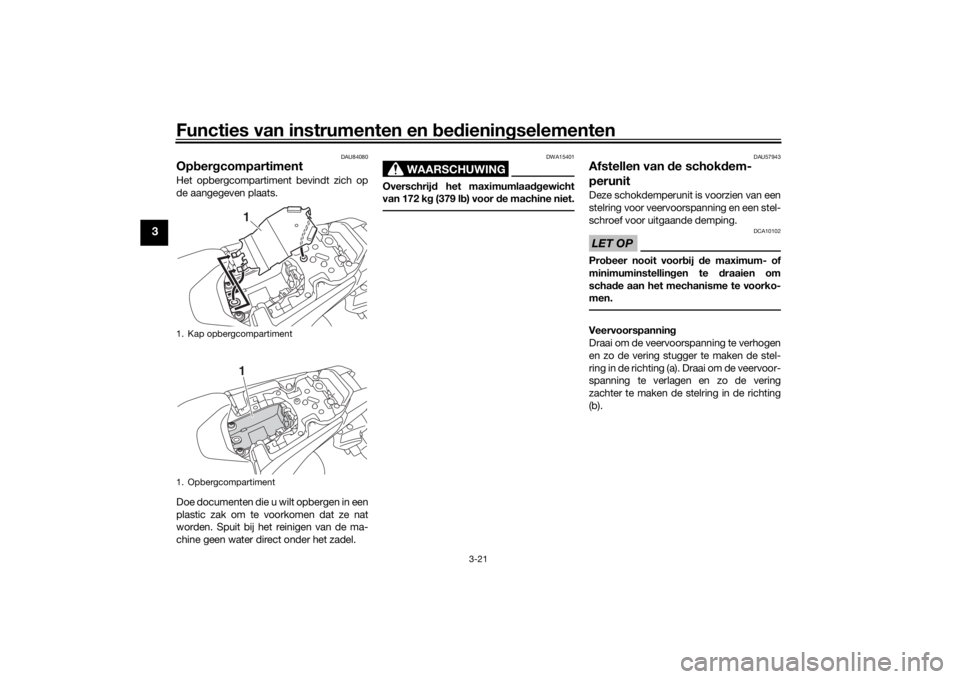

Op ber gcompartimentHet opbergcompartiment bevindt zich op
de aangegeven plaats.
Doe documenten die u wilt opbergen in een
plastic zak om te voorkomen dat ze nat
worden. Spuit bij het reinigen van de ma-
chine geen water direct onder het zadel.
WAARSCHUWING
DWA15401
Overschrij d het maximumlaadgewicht
van 172 k g (379 l b) voor de machine niet.
DAU57943
Afstellen van d e schokdem-
perunitDeze schokdemperunit is voorzien van een
stelring voor veervoorspanning en een stel-
schroef voor uitgaande demping.LET OP
DCA10102
Pro beer nooit voor bij de maximum- of
minimuminstellin gen te d raaien om
scha de aan het mechanisme te voorko-
men.Veervoorspannin g
Draai om de veervoorspanning te verhogen
en zo de vering stugger te maken de stel-
r i n g i n d e r i c h ti n g ( a) . D r aa i o m de ve er vo o r -
spanning te verlagen en zo de vering
zachter te maken de st elring in de richting
(b).
1. Kap opbergcompartiment
1. Opbergcompartiment
11
UB4CD1D0.book Page 21 Wednesday, August 1, 2018 8:40 AM

Functies van instrumenten en bed ienin gselementen
3-22
3
 Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
 Verricht de afstelling met de speciale
sleutel en het verlengstuk in de boord-
gereedschapsset. Uit
gaan de dempin g
Draai om de uitgaande demping te verho-
gen en zo de vering stugger te maken de
stelschroef in de richting (a). Draai om de
uitgaande demping te verlagen en zo de
vering zachter te maken de stelschroef in
de richting (b).
OPMERKING Draai bij het aanpassen van de veer-
demping de versteller in de richting (a)
tot deze niet verder kan en tel vervol-
gens het aantal slagen in de richting
(b).
 Een versteller voor de veerdemping
kan mogelijk voorbij de aangegeven
minimuminstellingen draaien, maar
zo’n instelling is niet effectief en kan
schade aan de vering veroorzaken.
WAARSCHUWING
DWA10222
Deze schok demperunit is gevul d met
stikstof gas on der ho ge druk. Lees d e
on derstaan de informatie zor gvul dig
d oor alvorens werkzaamhe den uit te
voeren aan d e schokdemperunit.
 Pro beer de gascilin der niet te ope-
nen en b lijf er verder vanaf.
 Stel de schokd emperunit niet bloot
aan open vuur of een an dere hitte-
b ron. Hier door kan de gas druk zo
hoo g oplopen dat de unit explo-
d eert.
 Voorkom vervormin g of b eschad i-
g in g van de cilin der. Scha de aan de
ci

lin der zal resulteren in slechte
d empin gsprestaties.

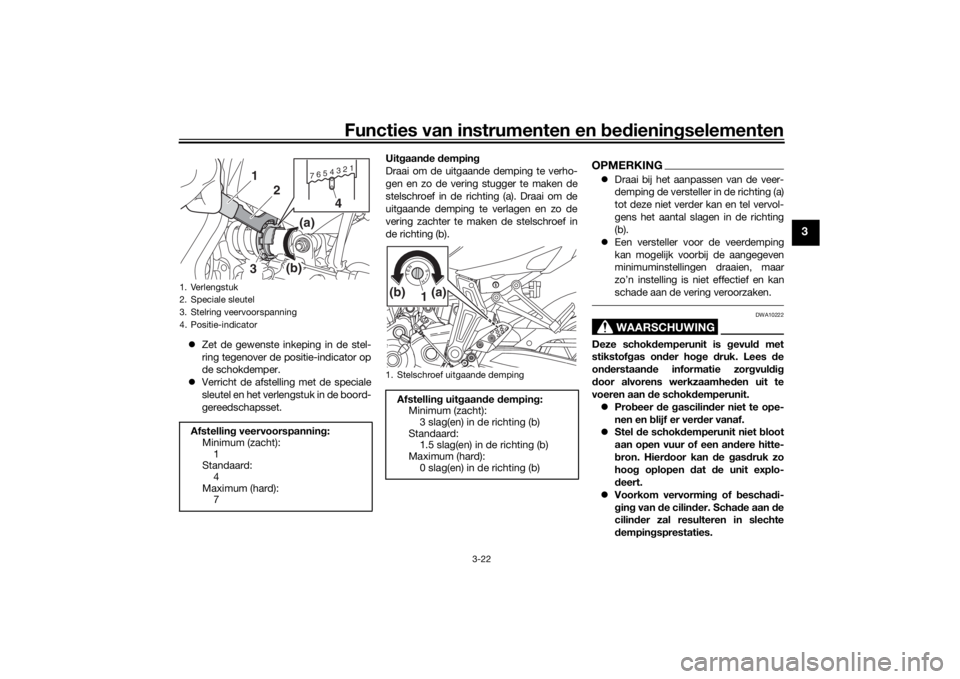

1. Verlengstuk
2. Speciale sleutel
3. Stelring veervoorspanning
4. Positie-indicatorAfstellin g veervoorspannin g:
Minimum (zacht): 1
Standaard:
4
Maximum (hard): 7
76
54321
3
(b)(a)
2
1
4
1. Stelschroef uitgaande demping
Afstellin
g uit gaan de dempin g:
Minimum (zacht):
3 slag(en) in de richting (b)
Standaard: 1.5 slag(en) in de richting (b)
Maximum (hard): 0 slag(en) in de richting (b)
1(a)(b)
UB4CD1D0.book Page 22 Wednesday, August 1, 2018 8:40 AM

Functies van instrumenten en bed ienin gselementen
3-23
3
 Werp een bescha digde of versleten
schok demperunit niet zelf we g.
Bren g d e schok demperunit voor elk
on derhou d naar een Yamaha- dea-
ler.
DAU85220
Ba gag eb an dhou dersGebruik de aangegeven bevestigingspun-
ten om bagage aan de machine vast te ma-
ken. Verwijder om de bagagebandhouders on-
der het duozadel te gebruiken het duozadel
(3-18), verwijder de banden uit de haken en
plaats dan het zadel weer terug terwijl de
banden naar buiten hangen.1. Bagageriembevestiging
2. Haak
1. Bagageriembevestiging
12
2
11
UB4CD1D0.book Page 23 Wednesday, August 1, 2018 8:40 AM

Functies van instrumenten en bed ienin gselementen
3-24
3
DAU70641
Gelijkstroom ka belstekker voor
accessoiresDit voertuig is uitgerust met een gelijk-
stroom kabelstekker voor accessoires.
Raadpleeg uw Yamaha dealer voordat u
accessoires monteert.
DAU15306
Zijstan daar dDe zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de machine rechtop houdt.OPMERKINGDe ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie de volgende paragraaf voor een
uitleg over het startspersysteem.)
WAARSCHUWING
DWA10242
Met de machine mag nooit worden gere-
d en terwijl de zijstan daar d omlaa g staat
of niet behoorlijk kan word en opgetrok-
ken (of niet omhoo g b lijft), an ders kan d e
zijstan daar d d e gron d raken en zo d e
b estuur der aflei den, waar door de ma-
chine mo gelijk on bestuur baar wor dt.
Het Yamaha startspersysteem is ont-
worpen om de bestuur der te helpen b ij
zijn verantwoor delijkhei d de zijstan-
d aar d op te trekken alvorens we g te rij-
d en. Controleer d it systeem daaromre
gelmati g en laat het repareren door
e

en Yamaha d ealer als de werkin g niet
naar behoren is.
UB4CD1D0.book Page 24 Wednesday, August 1, 2018 8:40 AM

Functies van instrumenten en bed ienin gselementen
3-25
3
DAU44895
StartspersysteemDit systeem voorkomt dat de motor wordt
gestart terwijl een vers nelling is ingescha-
keld, tenzij de koppelingshendel is inge-
trokken en de zijstandaard is opgeklapt.
Het schakelt ook de motor uit als de zijstan-
daard omlaag wordt gezet terwijl een ver-
snelling is ingeschakeld.
Controleer het systeem regelmatig door de
onderstaande procedure te volgen.OPMERKING Deze controle is vooral betrouwbaar
als hij wordt uitgevoerd met een war-
me motor.
 Zie pagina’s 3-2 en 3-11 voor informa-
tie over de bediening van de schake-
laar.
UB4CD1D0.book Page 25 Wednesday, August 1, 2018 8:40 AM
