Consignes de sécurité
1-4
1
tester les produits disponibles sur le mar-
ché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation
d’accessoires vendus par des tiers ou les
modifications autres que celles recomman-
dées spécialement par Yamaha, même si
ces pièces sont vendues ou montées par
un concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
d ifications issus du marché secon daire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces
modifications ne sont pas appropriés en
raison du danger potentiel qu’ils représen-
tent pour soi-même et pour autrui. La mise
en place de produits issus du marché se-
condaire ou l’exécution d’une autre modifi-
cation du véhicule venant altérer le concept
ou les caractéristiques du véhicule peut
soumettre les occupants du véhicule ou
des tiers à des risques accrus de blessures
ou de mort. Le propriétaire est responsable
des dommages découlant d’une modifica-
tion du véhicule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux
donnés à la section “Charge”. 
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison
dans les virages, le débattement limite
de la suspension, la course de la di-
rection ou le fonctionnement des
commandes. Vérifier aussi qu’ils ne
cachent pas les feux et catadioptres.
• Les accessoires montés sur le gui- don ou autour de la fourche peu-
vent créer des déséquilibres dus à
une mauvaise distribution du poids
ou à des changements d’ordre aé-
rodynamique. Si des accessoires
sont montés sur le guidon ou
autour de la fourche, ils doivent être
aussi légers et compacts que pos-
sible.
• Des accessoires volumineux
risquent de gravement réduire la
stabilité de la moto en raison d’ef-
fets aérodynamiques. Le vent peut
avoir tendance à soulever la moto
et le vent latéral peut la rendre ins-
table. De tels accessoires peuvent également rendre le véhicule ins-
table lors du croisement ou du dé-
passement de camions.
• Certains accessoires peuvent for- cer le pilote à modifier sa position
de conduite. Une position de
conduite incorrecte réduit la liberté
de mouvement du pilote et peut li-
miter son contrôle du véhicule. De
tels accessoires sont donc décon-
seillés.
 La prudence est de rigueur lors de
l’installation de tout accessoire élec-
trique supplémentaire. Si les acces-
soires excèdent la capacité de l’instal-
lation électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus d u marché secon-
d aire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Voir page 6-17
UB4CF1F0.book Page 4 Tuesday, July 31, 2018 9:50 AM

Consignes de sécurité
1-5
1
pour les caractéristiques des pneus et pour
plus d’informations sur leur réparation et
leur remplacement.
Transport de la moto
Bien veiller à suivre les instructions sui-
vantes avant de transporter la moto dans
un autre véhicule.  Retirer tous les éléments lâches de la
moto.
 S’assurer que le robinet de carburant
(le cas échéant) est à la position fer-
mée et qu’il n’y a pas de fuites de car-
burant.
 Engager une vitesse (pour les modè-
les munis d’une boîte de vitesses à
commande manuelle).
 Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport. 
Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.UB4CF1F0.book Page 5 Tuesday, July 31, 2018 9:50 AM

Description
2-1
2
FAU10411
Vue gauche
1
2,3
5
4
7
6
10
9
8
1. Serrure de selle (page 3-19)
2. Trousse de réparation (page 6-2)
3. Compartiment de rangement (page 3-22)
4. Dispositif de réglage de la force d’amortissement à la détente (page 3-23)
5. Sélecteur au pied (page 3-13)
6. Bouchon de remplissage de l’huile moteur (page 6-11)
7. Vis de vidange d’huile moteur (page 6-11)
8. Hublot de contrôle du niveau d’huile moteur (page 6-11) 9. Cartouche de filtre à huile moteur (page 6-11)
10.Vase d’expansion (page 6-15)
UB4CF1F0.book Page 1 Tuesday, July 31, 2018 9:50 AM

Description
2-2
2
FAU10421
Vue droite
3
5
2
1
6
7 4
1. Fusibles (page 6-32)
2. Batterie (page 6-30)
3. Dispositif de réglage de la précontrainte du ressort (page 3-23)
4. Bouchon du réservoir de carburant (page 3-16)
5. Phare (page 6-33)
6. Pédale de frein (page 3-14)
7. Réservoir du liquide de frein arrière (page 6-22)UB4CF1F0.book Page 2 Tuesday, July 31, 2018 9:50 AM

Description
2-3
2
FAU10431
Commandes et instruments
1
2
3
4
5
6
7
8
1. Levier d’embrayage (page 3-13)
2. Contacteurs à la poig née gauche (page 3-12)
3. Bloc de compteurs multifonctions (page 3-5)
4. Contacteur à clé/antivol (page 3-2)
5. Réservoir du liquide de frein avant (page 6-22)
6. Contacteurs à la poignée droite (page 3-12)
7. Poignée des gaz (page 6-17)
8. Levier de frein (page 3-14)
UB4CF1F0.book Page 3 Tuesday, July 31, 2018 9:50 AM

Commandes et instruments
3-1
3
FAU10979
Immobilisateur antivolCe véhicule est équipé d’un immobilisa-
teur, dispositif de dissuasion de vol intégré,
protégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :
 une clé d’enregistrement de codes
 deux clés de contact
 un transpondeur (dans chaque clé)
 un immobilisateur antivol (sur le véhi-
cule)
 un boîtier de commande électronique
(sur le véhicule)
 un témoin système (page 3-5) À propos d
es clés
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. Conserver la clé d’enregistre-
ment de codes dans un endroit sûr. Si né-
cessaire, confier le véhicule et les trois clés
à un concessionnaire Yamaha pour qu’il les
enregistre.
Ne pas se servir de la clé à anneau rouge
pour conduire le véhicule. Celle-ci ne doit
servir que pour l’enregistrement des codes.
Toujours se servir d’une clé à anneau noir
pour conduire le véhicule.
N.B. Éloigner les clés de contact ainsi que
toute clé d’autres immobilisateurs an-
tivols de la clé d’enregistrement de
codes.
 Éloigner les clés d’autres immobilisa-
teurs antivols du contacteur à clé, car
celles-ci risquent de provoquer des in-
terférences.ATTENTION
FCA11823
NE PAS PERDRE LA CLÉ D’ENREGIS-
TREMENT DE CODE. EN CAS DE
PERTE, CONTACTER IMMÉDIATEMENT
SON CONCESSIONNAIRE. Si la clé d’en-
registrement de co de est per due, on
peut toujours utiliser les clés de contact existantes pour
démarrer le véhicule.
Mais, il est impossible d’enregistrer un
nouvelle clé de contact. Si toutes les
clés ont été per dues ou en dommagées,
il faut remplacer l’ensemble du système
immobilisateur. Manipuler d onc les clés
avec précaution.  Ne pas les immerger dans l’eau.
 Ne pas exposer à de fortes tempé-
ratures.
 Ne pas placer près d’aimants.
 Ne pas placer près de pièces qui
transmettent les signaux élec-
triques.
 Manipuler avec précaution.
 Ne pas meuler ou mo difier.
 Ne pas démonter.
 Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.

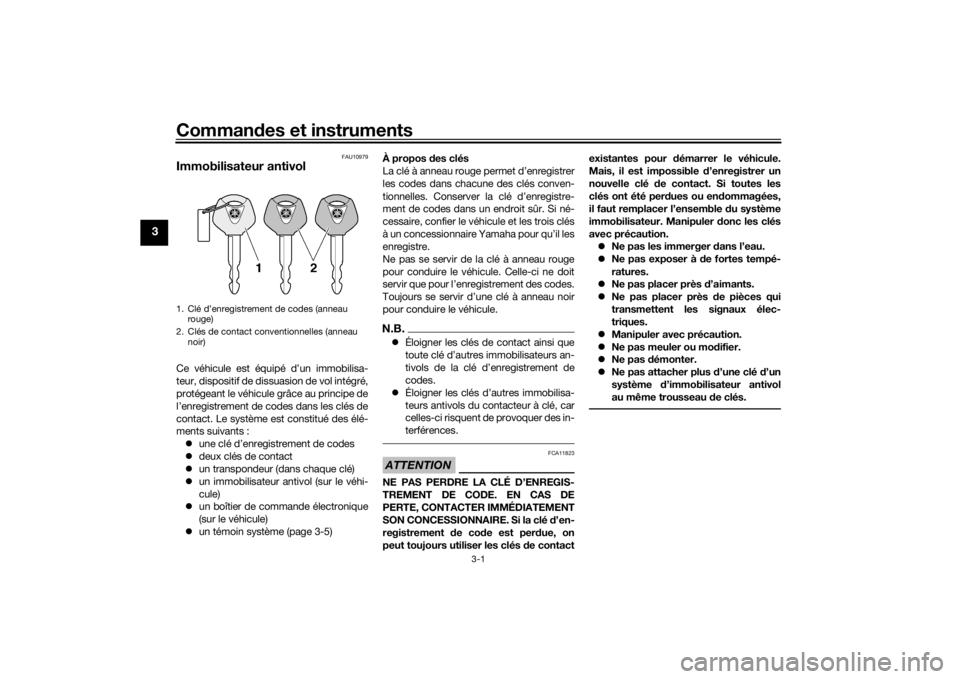

1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)UB4CF1F0.book Page 1 Tuesday, July 31, 2018 9:50 AM

Commandes et instruments
3-2
3
FAU10474
Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU84031
ON (marche)
Tous les circuits électriques sont alimentés
et les phares du véhicule sont allumés. Le
moteur peut démarrer. La clé ne peut être
retirée.N.B. Le(s) phare(s) s’allume(nt) à la mise en
marche du moteur.
 Pour éviter de décharger la batterie,
ne pas laisser la clé en position mar-
che alors que le moteur est arrêté.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU1068B
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée. Blocage de la direction
1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”, pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
P
ON
OFF
LOCK
1. Appuyer.
2. Tourner.12
UB4CF1F0.book Page 2 Tuesday, July 31, 2018 9:50 AM

Commandes et instruments
3-3
3
Déblocage de la directionÀ partir de la position “LOCK”, enfoncer la
clé et la tourner vers “OFF”.
FAU59680
(stationnement)
Les feux de détresse et les clignotants peu-
vent être allumés, mais tous les autres cir-
cuits électriques sont coupés. La clé peut
être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA20760
L’utilisation des feux d e détresse ou d es
clignotants sur une durée prolongée
peut entraîner la décharge de la batterie.
FAU4939G
Témoins et témoins d’alerte
FAU11032
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU59962
Témoin d’alerte d e la pression d’huile
“”
Ce témoin d’alerte s’allume lorsque la pres-
sion d’huile moteur est basse.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte de la pres-
sion d’huile doit s’allumer à nouveau après
s’être éteint brièvement et reste allumé
jusqu’à ce que le moteur démarre.
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”,
il convient de faire contrôler le circuit élec-
trique par un concessionnaire Yamaha.ATTENTION
FCA21210
Si le témoin d’alerte s’allume lorsque le
moteur est en marche, arrêter le moteur
immé diatement et vérifier le niveau
d ’huile. Si le niveau d ’huile est inférieur
au repère de niveau minimum, ajouter de
l’huile du type recomman dé jusqu’au ni-
veau spécifié. Si le témoin d’alerte de
pression d’huile reste allumé même si le
niveau d’huile est correct, couper immé-
1. Appuyer.
2. Tourner.12
1. Témoin des clignotants gauches “ ”
2. Témoin d’alerte de la pression d’huile “ ”
3. Témoin d’alerte de la température du liquide
de refroidissement “ ”
4. Témoin d’alerte de panne du moteur “ ”
5. Témoin d’alerte du système ABS “ ”
6. Témoin de l’immobilisateur antivol “ ”
7. Témoin de feu de route “ ”
8. Témoin du point mort “ ”
9. Témoin des clignotants droits “ ”
1
2
3
4
5
6
7
8
9ABS
UB4CF1F0.book Page 3 Tuesday, July 31, 2018 9:50 AM

Commandes et instruments
3-4
3
diatement le moteur et faire contrôler le
véhicule par un concessionnaire
Yamaha.N.B.Si le témoin d’alerte ne s’éteint pas après le
démarrage du moteur, vérifier le niveau
d’huile moteur et faire l’appoint si néces-
saire. (Voir page 6-11.)
Si le témoin d’alerte reste allumé après
l’appoint d’huile moteur, faire contrôler le
véhicule par un concessionnaire Yamaha.
FAU11448
Témoin d’alerte de la température du li-
qui de de refroi dissement “ ”
Ce témoin d’alerte s’allume lorsque le mo-
teur est en surchauffe. Dans ce cas, couper
immédiatement le moteur et le laisser re-
froidir.
Lors de la mise en marche du véhicule, le
témoin d’alerte s’allume pendant quelques
secondes puis s’éteint. Si le témoin ne s’al-
lume pas ou s’il reste allumé, faire contrôler
le véhicule par un concessionnaire
Yamaha. N.B. Pour les véhicules équipés d’un ou
plusieurs ventilateurs, ces derniers se
mettent en marche et se coupent au- tomatiquement en fonction de la tem-
pérature du liquide de refroidisse-
ment.
 En cas de surchauffe du moteur, sui-
vre les instructions à la page 6-40.
ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsque
celui-ci est en surchauffe.
FAU73172
Témoin d’alerte de panne du moteur
“”
Ce témoin d’alerte s’allume lorsqu’un pro-
blème est détecté au niveau du moteur ou
d’un autre système de commande du véhi-
cule. Dans ce cas, il convient de faire véri-
fier le système embarqué de diagnostic de
pannes par un concessionnaire Yamaha.N.B.Lors de la mise en marche du véhicule, le
témoin s’allume pendant quelques secon-
des puis s’éteint. Si le témoin ne s’allume
pas ou s’il reste allumé, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
FAU69892
Témoin d’alerte du système ABS “ ”
Ce témoin d’alerte s’allume à la mise en
marche du véhicule et s’éteint dès que le
véhicule se déplace. Si le témoin d’alerte
s’allume en cours de route, cela peut signa-
ler un problème au niveau du système ABS
(antiblocage des roues). (Voir page 3-14.)N.B.Si le témoin d’alerte ne s’allume pas du
tout, ou s’il ne s’éteint pas une fois la vi-
tesse de 10 km/h (6 mi/h) atteinte, faire
contrôler le véhicule par un concession-
naire Yamaha.
AVERTISSEMENT
FWA16041
Si le témoin d ’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci- dessus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
roues ne se bloquent lors d’un freinage
d ’urgence. Faire contrôler le système de
ABS
UB4CF1F0.book Page 4 Tuesday, July 31, 2018 9:50 AM

Commandes et instruments
3-5
3
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.
FAUM3621
Témoin de l’immobilisateur antivol “ ”
Le témoin clignote en continu 30 secondes
après que la clé de contact a été tournée
sur “OFF”, signalant ainsi l’armement du
système antidémarrage. Le témoin s’éteint
après 24 heures, mais l’immobilisateur an-
tivol reste toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
est tournée sur “ON”, si le témoin reste al-
lumé ou s’il clignote selon une séquence
particulière (si un problème est détecté
dans le système antidémarrage, le témoin
de ce système clignote selon une sé-
quence particulière), faire contrôler le véhi-
cule par un concessionnaire Yamaha.N.B.Si le témoin du système antidémarrage cli-
gnote selon la séquence suivante, 5 fois
lentement puis 2 fois rapidement, cela peut
être dû à des interférences du transpon-
deur. Dans ce cas, procéder comme suit.
1. Vérifier qu’aucune autre clé de sys-
tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.
3. Si le moteur se met en marche, le cou- per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
4. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, confier le véhicule ainsi que
les 3 clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
FAU5997C
Bloc de compteurs multifonc-
tions1. Bouton de réglage de gauche
2. Bouton de réglage de droite
1
2
UB4CF1F0.book Page 5 Tuesday, July 31, 2018 9:50 AM
