KatalysatorDenna modell är utrustad med en katalysa-
tor i avgasröret.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor: Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
 Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
 Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
 Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.VIKTIGT
MCA10702
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan kataly-
satorn ta skada.
MAU83850
SadlarPassagerarsadel
För att ta bort passagerarsadeln1. Stoppa in nyckeln i sadellåsets nyck-
elhål och vrid nyckeln moturs.
2. Håll kvar nyckeln i detta läge, lyft pas- sagerarsadelns bakände och dra den
bakåt.
För att montera passagerarsadeln1. För in fästbyglarna i passagerarsa- delns framkant i sadelhållarna som vi-
sas, tryck ner bakänden på sadeln
och lås fast den på plats. 2. Ta ur nyckeln.
Förarens sadel
För att ta bort förarens sadel
1. Demontera passagerarsadeln och ta sedan loss insexnyckeln som sitter
under sadeln.
1. Sadellås
2. Lås upp.
2
1
1. Fästbygel
2. Sadelhållare
1
2
UB4CM1M0.book Page 17 Wednesday, July 25, 2018 3:03 PM

Instrument och kontrollfunktioner
3-18
3
2. Ta bort bultarna med insexnyckeln.
3. Ta bort sadeln genom att lyfta denbakåt och uppåt. För att montera förarens sadel
1. Passa in spåret i sadeln på fästbygeln
på ramens tvärbalk enligt bilden och
placera sedan sadeln i sitt ursprungs-
läge.
2. Skruva fast bultarna med insexnyck- eln.
3. Sätt tillbaka insexnyckeln i sin hållare i
passagerarsadeln.
4. Montera passagerarsadeln.TIPSKontrollera att sadlarna sitter ordentligt fast
innan du kör iväg.
MAU59981
HjälmhållarkabelEn hjälmhållarkabel är placerad undertill på
passagerarsadeln. Du kan sätta fast en
hjälm på fordonet med hjälp av denna kabel
och en skruvmejsel.
För att fästa en hjälm med hjälmhållar-
kabeln 1. Ta bort passagerarsadeln. (Se sidan 3-17.)
2. Ta loss skruvmejseln från dess hållare på passagerarsadeln och ta sedan
loss hjälmhållarkabeln från skruvmej-
seln.
1. Passagerarsadel
2. Sexkantnyckel
1. Bult
1
2
1
1. Spår
2. Fästbygel
1
2
1. Passagerarsadel
2. Hjälmhållarkabel
3. Skruvmejsel1
2
3
UB4CM1M0.book Page 18 Wednesday, July 25, 2018 3:03 PM

Instrument och kontrollfunktioner
3-19
3
TIPSSkjut skruvmejseln mot märket “ ” på
passagerarsadeln när du tar loss den.3. Dra hjälmhållarkabeln genom spännetpå hjälmens rem.
4. Haka fast kabelöglorna i skruvmejseln
och sätt fast skruvmejseln genom att
först fästa den i hållaren med
markeringen “ ” och sedan skjuta
skruvmejseln mot hållaren med
markeringen “ ”.
TIPSSe till att skruvmejseln sitter fast mellan
sina hållare och placera kabelöglorna i mit-
ten av skruvmejseln innan du sätter fast
passagerarsadeln.5. Montera passagerarsadeln.VARNING! Kör aldrig motorcykelnmed en hjälm fastsatt i hjälmhålla-
ren eftersom hjälmen kan fastna i
föremål vilket kan leda till att du
tappar kontrollen över motorcykeln
och en olycka.
[MWA10162]
För att lossa en hjälm från hjälmhållarka-
beln
1. Ta bort passagerarsadeln.
2. Ta loss skruvmejseln och ta sedan loss hjälmhållarkabeln från hjälmen.
3. Förvara kabeln under sadeln genom att haka fast kabelöglorna i skruvmej-
seln, sätta fast skruvmejseln i sitt ur-
sprungsläge och haka fast
hjälmhållarkabeln över kroken under-
till på passagerarsadeln.
4. Montera passagerarsadeln.
1. Skruvmejsel
2. “ ”-markering
3. “ ”-markering
1
2
3
1. Hjälm
2. Hjälmhållarkabel
3. Skruvmejsel
4. Hållare
1
2
3
4
1. Skruvmejsel
2. Hjälmhållarkabel
3. Krok1
2
3
UB4CM1M0.book Page 19 Wednesday, July 25, 2018 3:03 PM

Instrument och kontrollfunktioner
3-20
3
MAU84080
FörvaringsfackFörvaringsfacket är placerat så som visas
på bilden.
Om du förvarar dokument ska du lägga
dem i en plastpåse så att de inte blir blöta.
Undvik att spruta vatten direkt under sa-
deln när fordonet tvättas.
VARNING
MWA15401
Överskrid inte lastgränsen på 172 kg
(379 lb) för fordonet.
MAU57943
Justering av stötdämpareDenna stötdämpare är utrustad med en
justeringsring för fjäderförspänningen samt
en justerskruv för återfjädringens dämp-
ning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Fjäderförspänning
För att öka fjäderförspänningen och därige-
nom göra fjädringen hårdare vrider du jus-
teringsringen i riktning (a). För att minska
fjäderförspänningen och därigenom göra
fjädringen mjukare vrider du justeringsring-
en i riktning (b).
1. Lucka över förvaringsfack
1. Förvaringsfack
11
UB4CM1M0.book Page 20 Wednesday, July 25, 2018 3:03 PM

Instrument och kontrollfunktioner
3-21
3
Rikta in lämpligt spår i justeringsring-
en med lägesindikeringen på stöt-
dämparen.
 Utför justeringen med specialnyckeln
och förlängningsstången i verktygs-
satsen. Återfjädringens dämpning
För att öka återfjädringens dämpning och
därmed göra återfjädringsdämpningen hår-
dare, ska justerskruven vridas i riktning (a).
För att minska återfjädringens dämpning
och därmed göra återfjädringsdämpningen
mjukare, ska justerskruven vridas i riktning
(b).
TIPS
När dämpningen justeras ska justera-
ren vridas i riktning (a) så långt det går.
Räkna sedan varven i riktning (b).
 Trots att dämpningsjusteraren kan vri-
das utöver de angivna minimiinställ-
ningarna har sådana justeringar ingen
effekt och de kan skada fjädringen.
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen.
 Under inga omständigheter får cy-
lindern öppnas eller byggas om.
 Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.
 Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.
 Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-
säljare.
1. Förlängningsstång
2. Specialnyckel
3. Justeringsring för fjäderförspänning
4. LägesindikeringFjäderförspänning:
Minimum (mjuk):1
Standard:
4
Maximum (hård): 7
76
54321
3
(b)(a)
2
1
4
1. Justerskruv för återfjädringens dämpning
Återfjädringens dämpningsinställ-
ning:
Minimum (mjuk):
3 varv i riktning (b)
Standard: 1.5 varv i riktning (b)
Maximum (hård): 0 varv i riktning (b)
1(a)(b)
UB4CM1M0.book Page 21 Wednesday, July 25, 2018 3:03 PM

Instrument och kontrollfunktioner
3-22
3
MAU85220

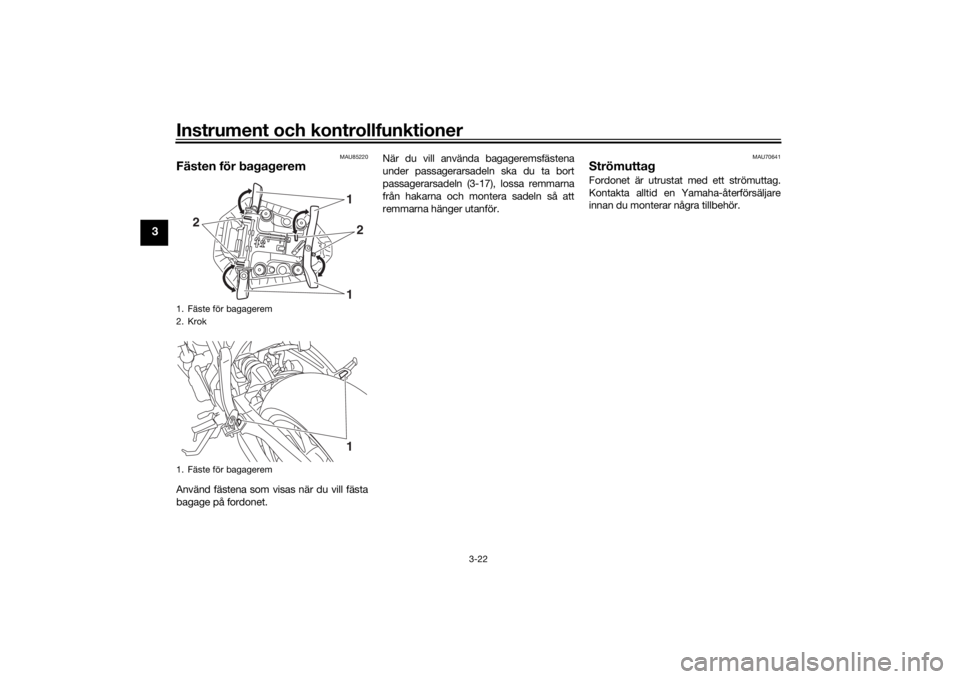

Fästen för bagageremAnvänd fästena som visas när du vill fästa
bagage på fordonet.När du vill använda bagageremsfästena
under passagerarsadeln ska du ta bort
passagerarsadeln (3-17), lossa remmarna
från hakarna och montera sadeln så att
remmarna hänger utanför.
MAU70641
StrömuttagFordonet är utrustat med ett strömuttag.
Kontakta alltid en Yamaha-återförsäljare
innan du monterar några tillbehör.
1. Fäste för bagagerem
2. Krok
1. Fäste för bagagerem
12
2
11
UB4CM1M0.book Page 22 Wednesday, July 25, 2018 3:03 PM

Instrument och kontrollfunktioner
3-23
3
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU44895
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPS Denna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 3-2 och 3-11 för informa-
tion om strömställarens användning.
UB4CM1M0.book Page 23 Wednesday, July 25, 2018 3:03 PM

Instrument och kontrollfunktioner
3-24
3
JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UB4CM1M0.book Page 24 Wednesday, July 25, 2018 3:03 PM

För din egen säkerhet – kontroller före körning
4-1
4
MAU15599
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen. 3-15, 3-16
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 6-10
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 6-14
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en
Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-20, 6-21
UB4CM1M0.book Page 1 Wednesday, July 25, 2018 3:03 PM

För din egen säkerhet – kontroller före körning
4-2
4
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 6-20, 6-21
Koppling • Kontrollera funktionen.
• Smörj kabeln om det behövs.
• Kontrollera glappet i handtaget.
• Justera vid behov.
6-19
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 6-15, 6-24
Reglagekablar • Kontrollera att det går mjukt.
•Smörj om det behövs. 6-24
Kedja • Kontrollera kedjespänningen.
• Justera vid behov.
• Kontrollera kedjans skick.
•Smörj om det behövs.
6-22, 6-23
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov.
6-16, 6-18
Bromspedal och växelpedal • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs. 6-24
Broms- och kopplingshand-
tag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
6-25
Sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkten om det behövs.
6-25
ARTIKEL KONTROLLER SIDAN
UB4CM1M0.book Page 2 Wednesday, July 25, 2018 3:03 PM
