Funktionen der Instru mente un d Be dienun gselemente
3-16
3
HINWEISDer Tankverschluss kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel lässt sich nur
in der Verriegelungsstellung abziehen.
WARNUNG
GWA11092
Nach dem Betanken sicherstellen, dass
d er Tankverschluss korrekt verschlos-
sen ist. Austreten der Kraftstoff ist eine
Bran dgefahr.
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- und Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig un d kann schwere od er
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichti g um. Sau-
g en Sie Benzin niemals mit dem Mun d 1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
2
1
UBATG0G0.book Page 16 Monday, October 26, 2020 3:22 PM

Funktionen der Instru mente un d Be dienun gselemente
3-17
3
an. Falls S ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dung , betroffene Klei dung sstü-
cke wechseln.
GAU86072
Ihr Yamaha-Motor wurde für bleifreies Ben-
zin mit einer Research-Oktanzahl von 90
oder höher entwickelt. Wenn Motorklopfen
auftritt, wechseln Sie zu einer anderen
Kraftstoffmarke oder tanken Sie einen
Kraftstoff mit einer höheren Oktanzahl.
HINWEIS Diese Markierung bezeichnet den
empfohlenen Kraftstoff für dieses
Fahrzeug gemäß der europäischen
Regelung (EN228).
 Sich vergewissern, dass die Zapfsäu-
lenpistole die gleiche Kraftstoffidenti-
fizierungsmarkierung aufweist.Gasohol
Es gibt zwei Arten von Gasohol: Gasohol,
der Äthanol enthält, und Gasohol, der Me-
thanol enthält. Gasohol mit Äthanol kann
verwendet werden, wenn der Äthanolge-
halt 10% (E10) nicht überschreitet. Gasohol
mit Methanol wird nicht von Yamaha emp-
fohlen, weil es das Kraftstoffsystem be-
schädigen oder die Fahrzeugleistung be-
einträchtigen kann.
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Ge brauch ver bleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen des Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
Empfohlener Kraftstoff:
Bleifreies Benzin (E10 zulässig)
Oktanzahl (ROZ): 90
Fassun gsvermö gen des Kraftstoff-
tanks: 14 L (3.7 US gal, 3.1 Imp.gal)
Kraftstofftankreserve: 2.7 L (0.71 US gal, 0.59 Imp.gal)
E5
E10
UBATG0G0.book Page 17 Monday, October 26, 2020 3:22 PM

Funktionen der Instru mente un d Be dienun gselemente
3-18
3

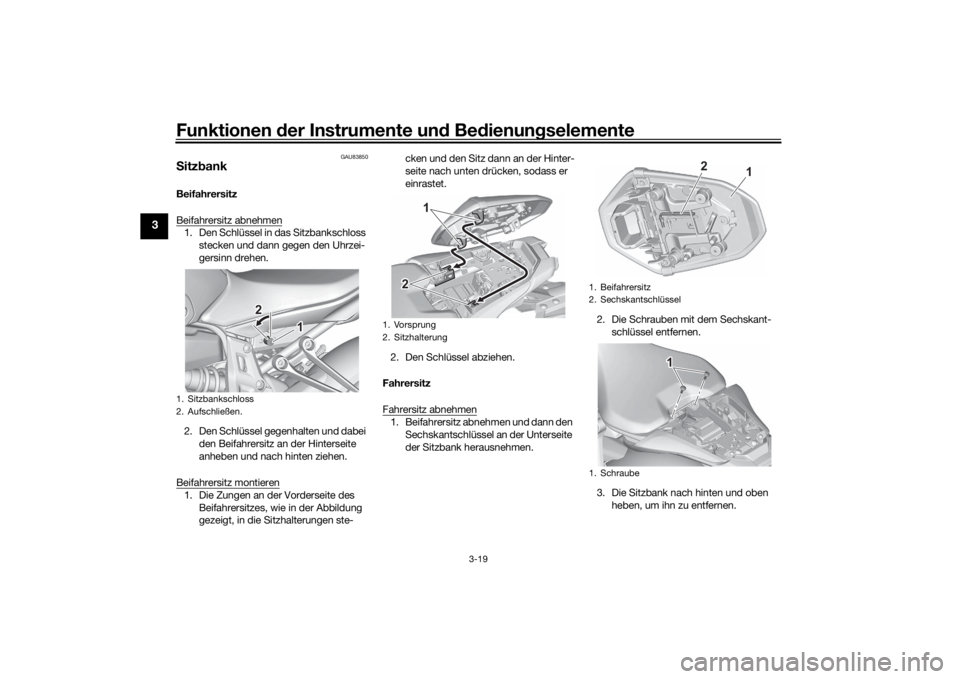

GAU86160

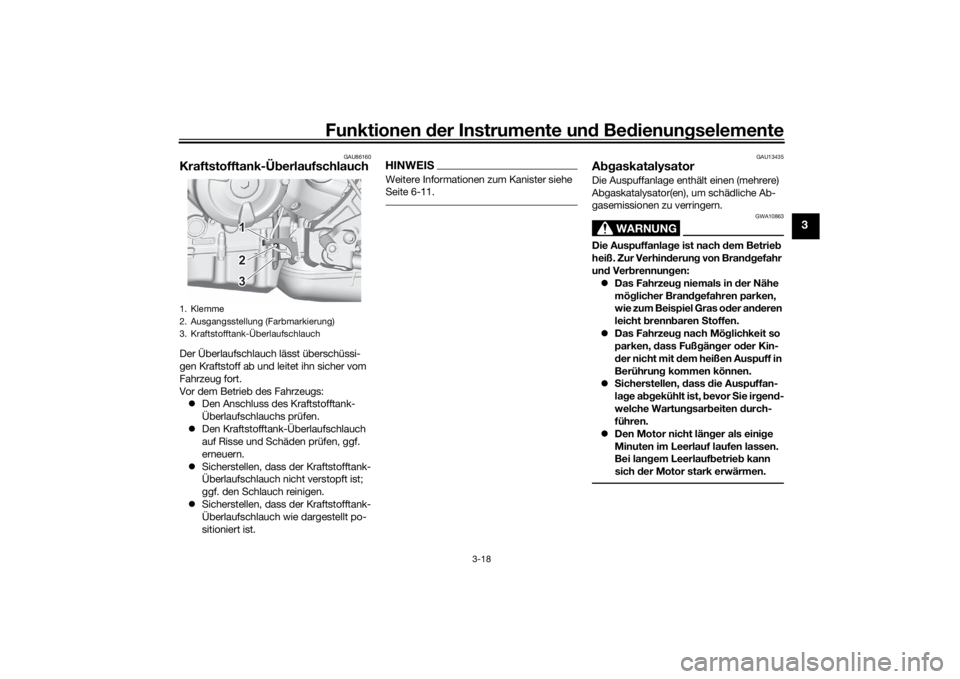

Kraftstofftank-Ü berlaufschlauchDer Überlaufschlauch lässt überschüssi-
gen Kraftstoff ab und leitet ihn sicher vom
Fahrzeug fort.
Vor dem Betrieb des Fahrzeugs:
 Den Anschluss des Kraftstofftank-
Überlaufschlauchs prüfen.
 Den Kraftstofftank-Überlaufschlauch
auf Risse und Schäden prüfen, ggf.
erneuern.
 Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
 Sicherstellen, dass der Kraftstofftank-
Überlaufschlauch wie dargestellt po-
sitioniert ist.
HINWEISWeitere Informationen zum Kanister siehe
Seite 6-11.
GAU13435
AbgaskatalysatorDie Auspuffanlage enthält einen (mehrere)
Abgaskatalysator(en), um schädliche Ab-
gasemissionen zu verringern.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrieb
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennung en:
 Das Fahrzeug niemals in der Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeug nach Möglichkeit so
parken, dass Fuß gän ger o der Kin-
d er nicht mit d em heißen Auspuff in
Berührun g kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, bevor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht läng er als einige
Minuten im Leerlauf laufen lassen.
Bei lan gem L eerla
u
fb etrie b kann
sich der Motor stark erwärmen.
1. Klemme
2. Ausgangsstellung (Farbmarkierung)
3. Kraftstofftank-Überlaufschlauch
1 1
2
31
2
3
UBATG0G0.book Page 18 Monday, October 26, 2020 3:22 PM

Funktionen der Instru mente un d Be dienun gselemente
3-19
3

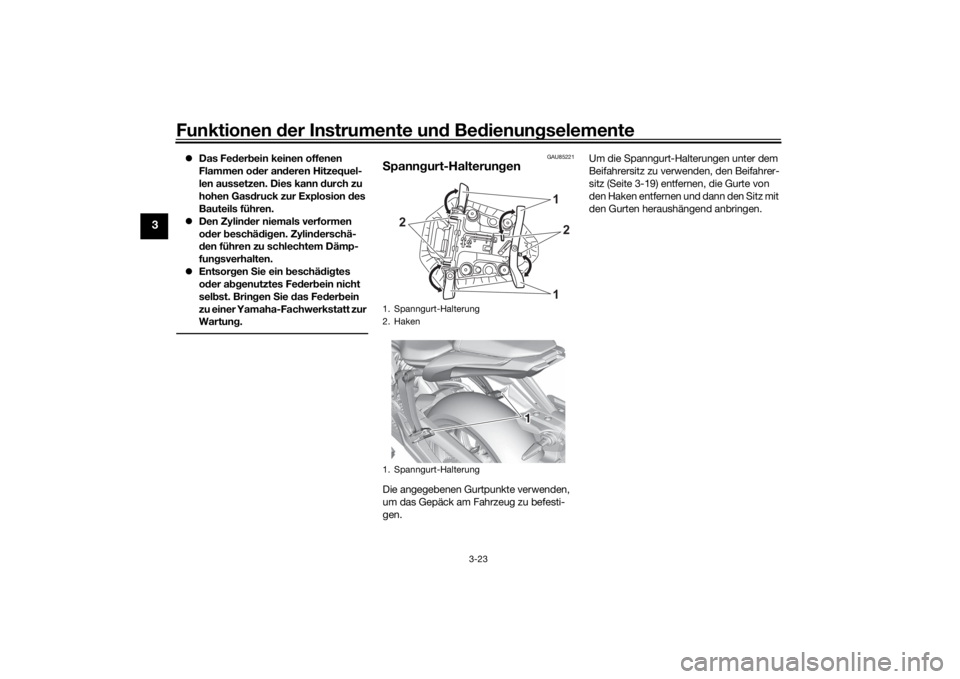

GAU83850
S itz bankBeifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Den Schlüssel gegenhalten und dabei den Beifahrersitz an der Hinterseite
anheben und nach hinten ziehen.
Beifahrersitz montieren1. Die Zungen an der Vorderseite des Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterungen ste- cken und den Sitz dann an der Hinter-
seite nach unten drücken, sodass er
einrastet.
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen
1. Beifahrersitz abnehmen und dann den Sechskantschlüssel an der Unterseite
der Sitzbank herausnehmen. 2. Die Schrauben mit dem Sechskant-
schlüssel entfernen.
3. Die Sitzbank nach hinten und oben heben, um ihn zu entfernen.
1. Sitzbankschloss
2. Aufschließen.
111
22
1. Vorsprung
2. Sitzhalterung
222 1
1. Beifahrersitz
2. Sechskantschlüssel
1. Schraube
1
2
1 11
UBATG0G0.book Page 19 Monday, October 26, 2020 3:22 PM

Funktionen der Instru mente un d Be dienun gselemente
3-20
3
Fahrersitz montieren1. Die Sitzaufnahme auf dem Vorsprung
am Rahmenkreuz einhaken (siehe Ab-
bildung) und dann den Sitz in die ur-
sprüngliche Position setzen.
2. Die Schrauben mit dem Sechskant- schlüssel festziehen.
3. Den Sechskantschlüssel wieder in
seinen Halter am Beifahrersitz ste-
cken.
4. Den Beifahrersitz montieren.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU59981
Helmhalte-DrahtseilEin Helmhalte-Drahtseil befindet sich an
der Unterseite des Beifahrersitzes. Mit die-
sem Kabel und in Verbindung mit dem
Schraubendreher kann ein Helm am Fahr-
zeug gesichert werden.
Zur Befesti gung eines Helms mit d em
Helmhalte-Drahtseil 1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-19.)
2. Den Schraubendreher aus der Halte- rung am Beifahrersitz abnehmen und
dann das Helmhalte-Drahtseil vom
Schraubendreher entfernen.
HINWEISDen Schraubendreher beim Abnehmen
zur Ž-Markierung am Beifahrersitz
schieben.3. Das Helmhalte-Drahtseil durch den Verschluss am Helmgurt führen.
4. Die Drahtseilschleifen am Schrauben- dreher einhaken, dann den Schrau-
bendreher zuerst in den Halter mit
der Ž-Markierung einsetzen und
den Schraubendreher anschließend
zum Halter mit der Ž-Markierung
schieben.
1. Aufnahmenut
2. Vorsprung
1
2
1. Beifahrersitz
2. Helmhalte-Drahtseiä
3. Schraubendreher
1
2 2 2
3
1. Schraubendreher
2. Ž-Markierung
3. Ž-Markierung
1
2
3
UBATG0G0.book Page 20 Monday, October 26, 2020 3:22 PM

Funktionen der Instru mente un d Be dienun gselemente
3-21
3

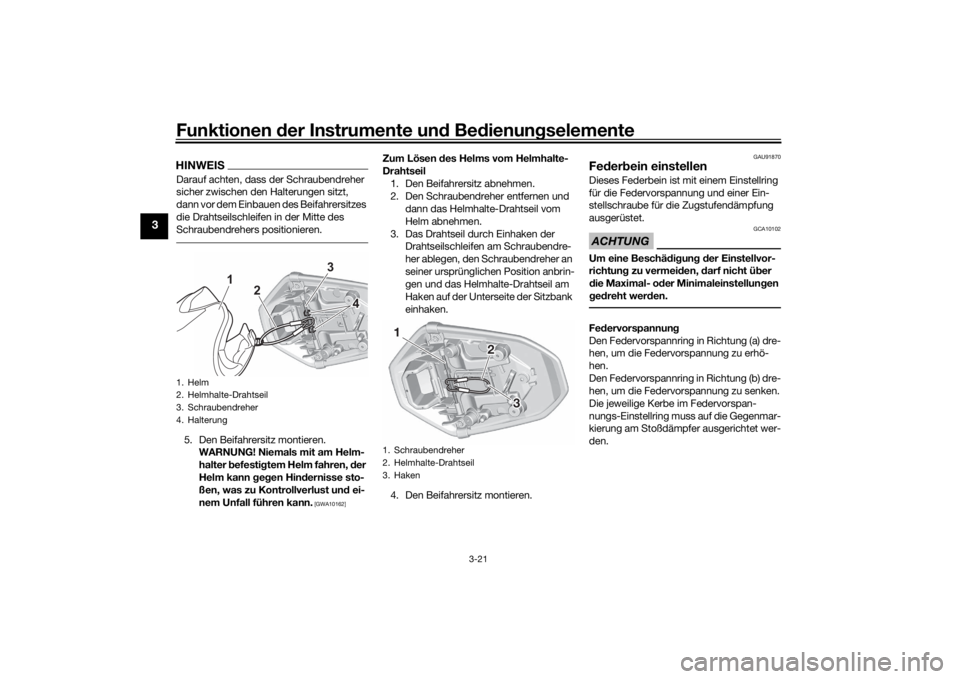

HINWEISDarauf achten, dass der Schraubendreher
sicher zwischen den Halterungen sitzt,
dann vor dem Einbauen des Beifahrersitzes
die Drahtseilschleifen in der Mitte des
Schraubendrehers positionieren.5. Den Beifahrersitz montieren.
WARNUNG! Niemals mit am Helm-
halter befesti gtem Helm fahren, d er
Helm kann geg en Hin dernisse sto-
ßen, was zu Kontrollverlust un d ei-
nem Unfall führen kann.
[GWA10162]

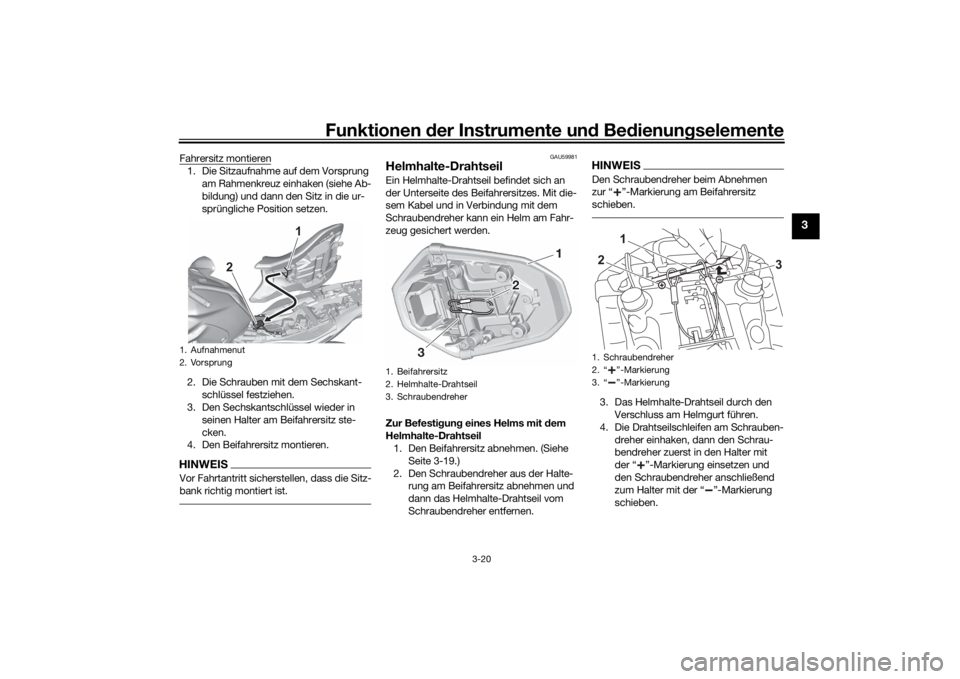

Zum Lösen d es Helms vom Helmhalte-
Drahtseil 1. Den Beifahrersitz abnehmen.
2. Den Schraubendreher entfernen und dann das Helmhalte-Drahtseil vom
Helm abnehmen.
3. Das Drahtseil durch Einhaken der Drahtseilschleifen am Schraubendre-
her ablegen, den Schraubendreher an
seiner ursprüngliche n Position anbrin-
gen und das Helmhalte-Drahtseil am
Haken auf der Unterseite der Sitzbank
einhaken.
4. Den Beifahrersitz montieren.
GAU91870
Fe der bein einstellenDieses Federbein ist mit einem Einstellring
für die Federvorspannung und einer Ein-
stellschraube für die Zugstufendämpfung
ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig un g d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Fe dervorspannun g
Den Federvorspannring in Richtung (a) dre-
hen, um die Federvorspannung zu erhö-
hen.
Den Federvorspannring in Richtung (b) dre-
hen, um die Federvorspannung zu senken.
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Gegenmar-
kierung am Stoßdämpfer ausgerichtet wer-
den.
1. Helm
2. Helmhalte-Drahtseil
3. Schraubendreher
4. Halterung
1
2
3
444
1. Schraubendreher
2. Helmhalte-Drahtseil
3. Haken11
2
31 2
3
UBATG0G0.book Page 21 Monday, October 26, 2020 3:22 PM

Funktionen der Instru mente un d Be dienun gselemente
3-22
3

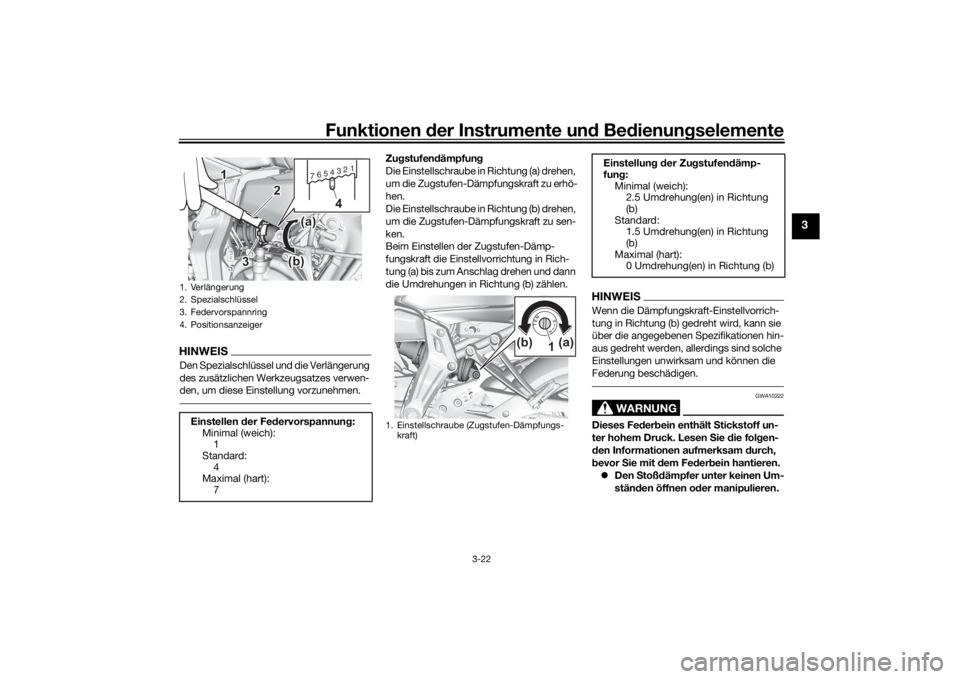

HINWEISDen Spezialschlüssel und die Verlängerung
des zusätzlichen Werkzeugsatzes verwen-
den, um diese Einstellung vorzunehmen.
Zu gstufen dämpfun g
Die Einstellschraube in Richtung (a) drehen,
um die Zugstufen-Dämpfungskraft zu erhö-
hen.
Die Einstellschraube in Richtung (b) drehen,
um die Zugstufen-Dämpfungskraft zu sen-
ken.
Beim Einstellen der Zugstufen-Dämp-
fungskraft die Einstellvorrichtung in Rich-
tung (a) bis zum Anschlag drehen und dann
die Umdrehungen in Richtung (b) zählen.
HINWEISWenn die Dämpfungskraft-Einstellvorrich-
tung in Richtung (b) gedreht wird, kann sie
über die angegebenen Spezifikationen hin-
aus gedreht werden, allerdings sind solche
Einstellungen unwirksam und können die
Federung beschädigen.
WARNUNG
GWA10222
Dieses Fe der bein enthält S tickstoff un-
ter hohem Druck. Lesen Sie die fol gen-
d en Informationen aufmerksam durch,
b evor Sie mit d em Fed erbein hantieren.
 Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
1. Verlängerung
2. Spezialschlüssel
3. Federvorspannring
4. PositionsanzeigerEinstellen der Fe dervorspannun g:
Minimal (weich): 1
Standard:
4
Maximal (hart): 7
76
54321
3 3 2
1
3 (b) (b)(a) (a)
(b) (a)
2
1
4
1. Einstellschraube (Zugstufen-D

Funktionen der Instru mente un d Be dienun gselemente
3-23
3
 Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
 Den Zylind er niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
 Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst. Brin gen Sie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartung .
GAU85221
Spann gurt-Halterung enDie angegebenen Gurtpunkte verwenden,
um das Gepäck am Fahrzeug zu befesti-
gen. Um die Spanngurt-Halterungen unter dem
Beifahrersitz zu verwenden, den Beifahrer-
sitz (Seite 3-19) entfernen, die Gurte von
den Haken entfernen und dann den Sitz mit
den Gurten heraushängend anbringen.1. Spanngurt-Halterung
2. Haken
1. Spanngurt-Halterung
12
2
1
111
UBATG0G0.book Page 23 Monday, October 26, 2020 3:22 PM

Funktionen der Instru mente un d Be dienun gselemente
3-24
3
GAU70641
Ne benver braucher- Steckver bin-
d erDieses Fahrzeug ist mit einem Nebenver-
braucher-Steckverbinder ausgestattet.
Wenden Sie sich vor dem Einbau von Zu-
behör an Ihre Yamaha-Fachwerkstatt.
GAU15306
S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hoch geklappter S ei-
tenstän der kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein S tarten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hind ert. Prüfen Sie deshal b d as System
re gelmäßi g. F alls S
töru
ng en an diesem S
ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
UBATG0G0.book Page 24 Monday, October 26, 2020 3:22 PM

Funktionen der Instru mente un d Be dienun gselemente
3-25
3
GAU44895
Zünd unter brechun gs- u. Anlass-
sperrschalter- SystemDieses System verhindert Starts bei einge-
legtem Gang, sofern der Kupplungshebel
nicht gezogen wird und der Seitenständer
nicht oben ist. Es stoppt außerdem den lau-
fenden Motor, wenn der Seitenständer bei
eingelegtem Gang abgesenkt wird.
Das System regelmäßig wie folgt kontrollie-
ren.HINWEIS Diese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.
 Informationen zur Schalterbetätigung
siehe Seiten 3-2 und 3-11.
UBATG0G0.book Page 25 Monday, October 26, 2020 3:22 PM
