Funciones de los instrumentos y man dos
3-16
3
SAU13222
GasolinaVerifique que haya suficiente gasolina en el
depósito.
ADVERTENCIA
SWA10882
La gasolina y los vapores de gasolina
son muy inflamables. Para evitar incen-
d ios y explosiones y re ducir el riesgo de
d años personales al repostar combusti-
ble, siga estas instrucciones.1. Antes de poner gasolina, pare el mo- tor y compruebe que no haya nadie
sentado en el vehículo. No ponga
nunca gasolina mientras fuma o en
proximidad de chispas, llamas vivas u
otras fuentes de ignición como los pi-
lotos luminosos de calentadores de
agua o secadoras de ropa.
2. No llene en exceso el depósito de ga- solina. Para repostar, introduzca la to-
bera del surtidor en el orificio de
llenado del depósito. Deje de llenar
cuando la gasolina llegue a la parte in-
ferior del tubo de llenado. La gasolina
se expande con el calor y, por tanto, el
calor del motor o del sol puede provo-
car que la gasolina se desborde del
depósito. 3. Limpie inmediatamente la gasolina
que se haya vertido. ATENCIÓN: Eli-
mine inme diatamente la gasolina
d errama da con un trapo limpio,
seco y suave, ya que la gasolina
pue de dañar las superficies pinta-
d as o las piezas d e plástico.
[SCA10072]
4. Cierre bien el tapón del depósito de
gasolina.
ADVERTENCIA
SWA15152
La gasolina es tóxica y pued e provocar
lesiones o la muerte. Manipule la gasoli-
na con cui dad o. No trasvase nunca ga-
solina haciend o sifón con la boca. En
caso de ingestión de gasolina, inhala-
ción de vapores de gasolina o contacto
d e gasolina con los ojos, acu da inmed ia-tamente al méd
ico. Si le cae gasolina so-
bre la piel, lávese con agua y jabón. Si le
cae gasolina sobre la ropa, cámbiese.
SAU86072
El motor Yamaha está diseñado para fun-
cionar con gasolina sin plomo de 90 octa-
nos o superior. Si se produce
autoencendido, utilice gasolina de otra
marca o de mayor octanaje.

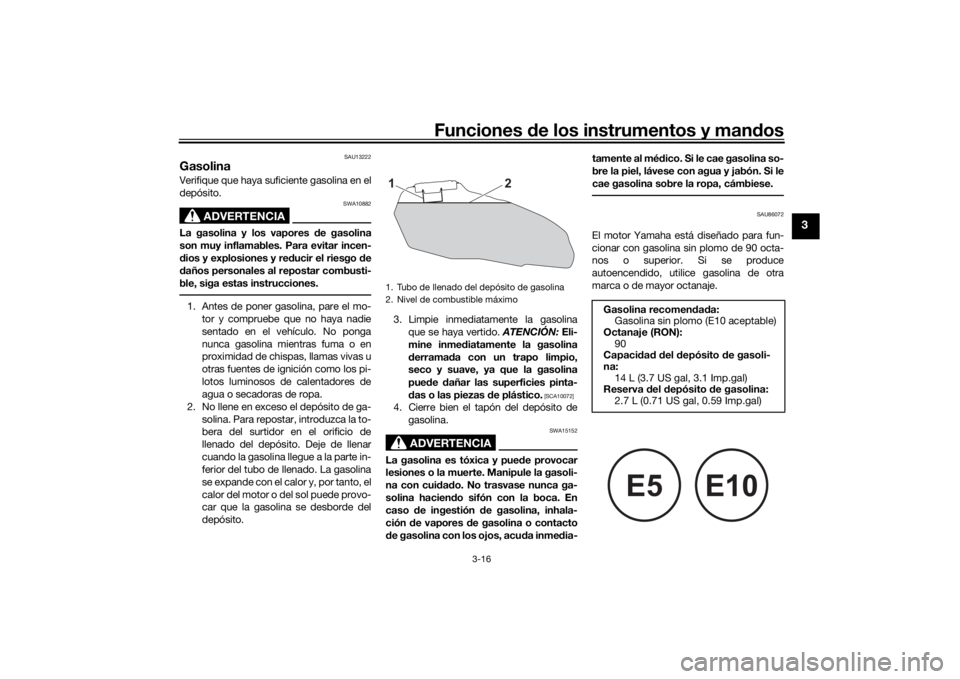

1. Tubo de llenado del depósito de gasolina
2. Nivel de combustible máximo
2
1
Gasolina recomen dad a:
Gasolina sin plomo (E10 aceptable)
Octanaje (RON):
90
Capaci dad d el depósito de gasoli-
na:
14 L (3.7 US gal, 3.1 Imp.gal)
Reserva del depósito d e gasolina:
2.7 L (0.71 US gal, 0.59 Imp.gal)
E5
E10
UBATS0S0.book Page 16 Monday, October 26, 2020 4:07 PM

Funciones de los instrumentos y man dos
3-17
3
NOTA Esta marca identifica el combustible
recomendado para este vehículo se-
gún especifica la reglamentación eu-
ropea (EN228).
 Verifique que la tobera del surtidor de
gasolina tenga la misma marca de
identificación del combustible.Gasohol
Existen dos tipos de gasohol: gasohol con
etanol y gasohol con metanol. El gasohol
con etanol se puede utilizar si el contenido
de etanol no es superior al 10% (E10).
Yamaha no recomienda el uso de gasohol con metanol porque puede dañar el siste-
ma de combustible o provocar una dismi-
nución de las prestaciones del vehículo.ATENCIÓN
SCA11401
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas d el
motor tales como las válvulas, los aros
d el pistón, así como el sistema de esca-
pe.
SAU86160

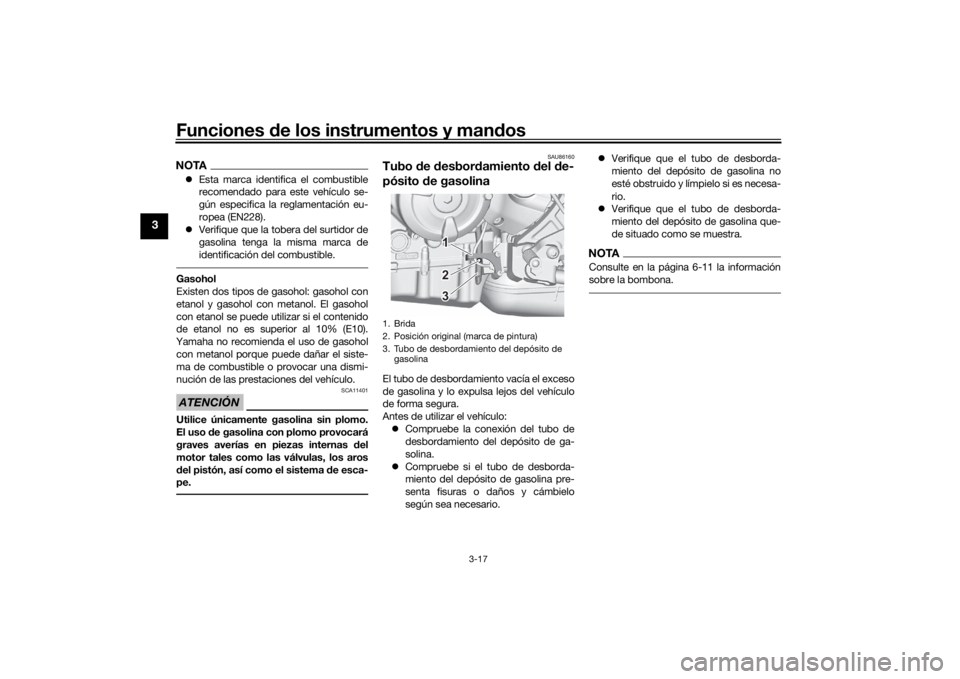

Tubo de desbor damiento del d e-
pósito de gasolinaEl tubo de desbordamiento vacía el exceso
de gasolina y lo expulsa lejos del vehículo
de forma segura.
Antes de utilizar el vehículo:
 Compruebe la conexión del tubo de
desbordamiento del depósito de ga-
solina.
 Compruebe si el tubo de desborda-
miento del depósito de gasolina pre-
senta fisuras o daños y cámbielo
según sea necesario. 
Verifique que el tubo de desborda-
miento del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
 Verifique que el tubo de desborda-
miento del depósito de gasolina que-
de situado como se muestra.
NOTAConsulte en la página 6-11 la información
sobre la bombona.
1. Brida
2. Posición original (marca de pintura)
3. Tubo de desbordamiento del depósito de
gasolina
11
2
31
2
3
UBATS0S0.book Page 17 Monday, October 26, 2020 4:07 PM

Funciones de los instrumentos y man dos
3-18
3
SAU13435
Cataliza dorEl sistema de escape contiene uno o varios
catalizadores para reducir las emisiones
tóxicas del escape.
ADVERTENCIA
SWA10863
El sistema d e escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incen dio o quema-
d uras:
 No estacione el vehículo en lugares
en los que se pue da pro ducir un in-
cen dio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
d en con facili dad .
 Estacione el vehículo en un lugar en
que resulte difícil que los peatones
o niños toquen el sistema de esca-
pe cuan do esté caliente.
 Verifique que el sistema d e escape
se haya enfria do antes d e realizar
cualquier operación de manteni-
miento.
 No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolonga do al ralentí pue de provo-
car la acumulación de calor.
SAU83850

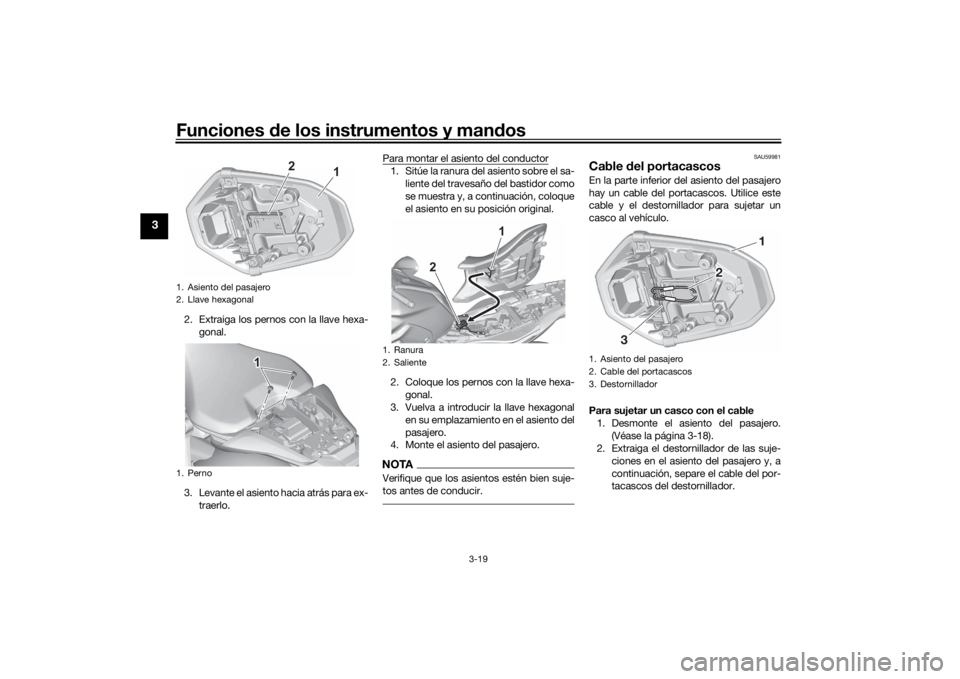

AsientosAsiento del pasajero
Para desmontar el asiento del pasajero1. Introduzca la llave en la cerradura del asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Mientras mantiene la llave en esa po- sición, levante la parte posterior del
asiento del pasajero y tire de él hacia
atrás.
Para montar el asiento del pasajero1. Introduzca los salientes de la parte delantera del asiento del pasajero en
las sujeciones de este, como se muestra, y luego empuje hacia abajo
la parte posterior del asiento para que
encaje en su sitio.
2. Extraiga la llave.
Asiento del con ductor
Para desmontar el asiento del conductor
1. Desmonte el asiento del pasajero y, a continuación, retire la llave hexagonal
situada en la parte inferior del asiento.
1. Cerradura del asiento
2. Desbloquear.
1 1 1
2 2
1. Saliente
2. Soporte del asiento
2 22 1
UBATS0S0.book Page 18 Monday, October 26, 2020 4:07 PM

Funciones de los instrumentos y man dos
3-19
3
2. Extraiga los pernos con la llave hexa-
gonal.
3. Levante el asiento hacia atrás para ex- traerlo. Para montar el asiento del conductor
1. Sitúe la ranura del asiento sobre el sa-
liente del travesaño del bastidor como
se muestra y, a continuación, coloque
el asiento en su posición original.
2. Coloque los pernos con la llave hexa- gonal.
3. Vuelva a introducir la llave hexagonal
en su emplazamiento en el asiento del
pasajero.
4. Monte el asiento del pasajero.NOTAVerifique que los asientos estén bien suje-
tos antes de conducir.
SAU59981
Cable del portacascosEn la parte inferior del asiento del pasajero
hay un cable del portacascos. Utilice este
cable y el destornillador para sujetar un
casco al vehículo.
Para sujetar un casco con el cable
1. Desmonte el asiento del pasajero. (Véase la página 3-18).
2. Extraiga el destornillador de las suje-
ciones en el asiento del pasajero y, a
continuación, separe el cable del por-
tacascos del destornillador.
1. Asiento del pasajero
2. Llave hexagonal
1. Perno
1
2
1 11
1. Ranura
2. Saliente
1
2
1. Asiento del pasajero
2. Cable del portacascos
3. Destornillador
1
2 2 2
3
UBATS0S0.book Page 19 Monday, October 26, 2020 4:07 PM

Funciones de los instrumentos y man dos
3-20
3

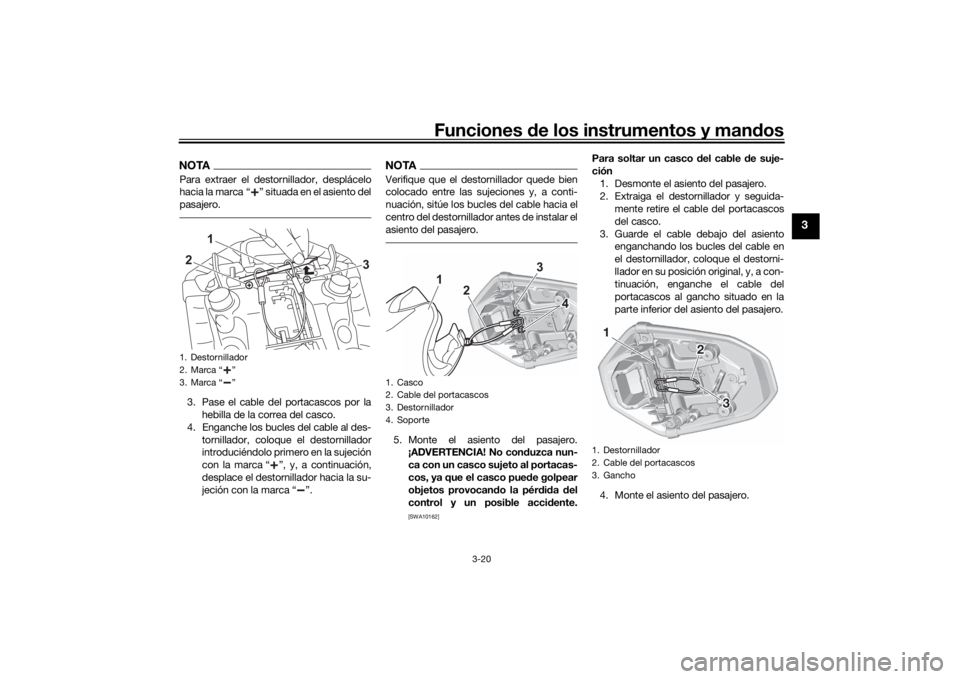

NOTAPara extraer el destornillador, desplácelo
hacia la marca “ ” situada en el asiento del
pasajero.3. Pase el cable del portacascos por la
hebilla de la correa del casco.
4. Enganche los bucles del cable al des- tornillador, coloque el destornillador
introduciéndolo primero en la sujeción
con la marca “ ”, y, a continuación,
desplace el destornillador hacia la su-
jeción con la marca “ ”.
NOTAVerifique que el destornillador quede bien
colocado entre las sujeciones y, a conti-
nuación, sitúe los bucles del cable hacia el
centro del destornillador antes de instalar el
asiento del pasajero.5. Monte el asiento del pasajero.¡ADVERTENCIA! No con duzca nun-
ca con un casco sujeto al portacas-
cos, ya que el casco pue de golpear
objetos provocan do la pér did a del
control y un posible acci dente.
[SWA10162]
Para soltar un casco del cable de suje-
ción 1. Desmonte el asiento del pasajero.
2. Extraiga el destornillador y seguida- mente retire el cable del portacascos
del casco.
3. Guarde el cable debajo del asiento enganchando los bucles del cable en
el destornillador, coloque el destorni-
llador en su posición original, y, a con-
tinuación, enganche el cable del
portacascos al gancho situado en la
parte inferior del asiento del pasajero.
4. Monte el asiento del pasajero.
1. Destornillador
2. Marca “ ”
3. Marca “ ”
1
2
3
1. Casco
2. Cable del portacascos
3. Destornillador
4. Soporte
1
2
3
4 4 4
1. Destornillador
2. Cable del portacascos
3. Gancho1 1 2
3
1
2
3
UBATS0S0.book Page 20 Monday, October 26, 2020 4:07 PM

Funciones de los instrumentos y man dos
3-21
3
SAU91870

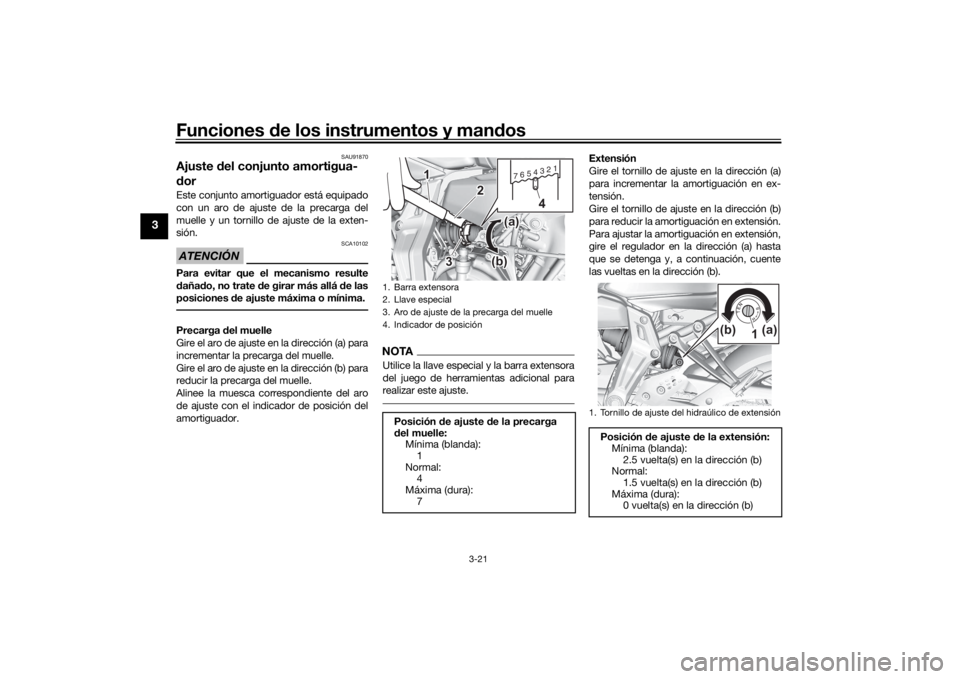

Ajuste del conjunto amortigua-
d orEste conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle y un tornillo de ajuste de la exten-
sión.ATENCIÓN
SCA10102
Para evitar que el mecanismo resulte
dañad o, no trate d e girar más allá de las
posiciones de ajuste máxima o mínima.Precarga d el muelle
Gire el aro de ajuste en la dirección (a) para
incrementar la precarga del muelle.
Gire el aro de ajuste en la dirección (b) para
reducir la precarga del muelle.
Alinee la muesca correspondiente del aro
de ajuste con el indicador de posición del
amortiguador.
NOTAUtilice la llave especial y la barra extensora
del juego de herramientas adicional para
realizar este ajuste.
Extensión
Gire el tornillo de ajuste en la dirección (a)
para incrementar la amortiguación en ex-
tensión.
Gire el tornillo de ajuste en la dirección (b)
para reducir la amortiguación en extensión.
Para ajustar la amortiguación en extensión,
gire el regulador en la dirección (a) hasta
que se detenga y, a continuación, cuente
las vueltas en la dirección (b).
1. Barra extensora
2. Llave especial
3. Aro de ajuste de la precarga del muelle
4. Indicador de posiciónPosición de ajuste d e la precarga
d el muelle:
Mínima (blanda): 1
Normal: 4
Máxima (dura):
7
76
54321
3 3 2
1
3 (b) (b)(a) (a)
(b) (a)
2
1
4
1. Tornillo de ajuste del hidra

Funciones de los instrumentos y man dos
3-22
3
NOTAAl girarlo en la direcci ón (b), el regulador de
la amortiguación puede girar más allá de
las especificaciones; dichos ajustes no tie-
nen efecto y pueden dañar la suspensión.
ADVERTENCIA
SWA10222
Este conjunto amortigua dor contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortigua dor.
 No manipule ni trate d e abrir el con-
junto del cilin dro.
 No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
eleva das de calor. Pue de provocar
la explosión d e la unidad por exce-
so de presión del gas.
 No deforme ni dañe de ninguna ma-
nera el cilin dro. Un cilin dro dañad o
no amortiguará bien.
 No deseche uste d mismo un con-
junto amortigua dor daña do o d es-
gasta do. Lleve el conjunto
amortigua dor a un concesionario
Yamaha para cualquier servicio que requiera.
SAU85221

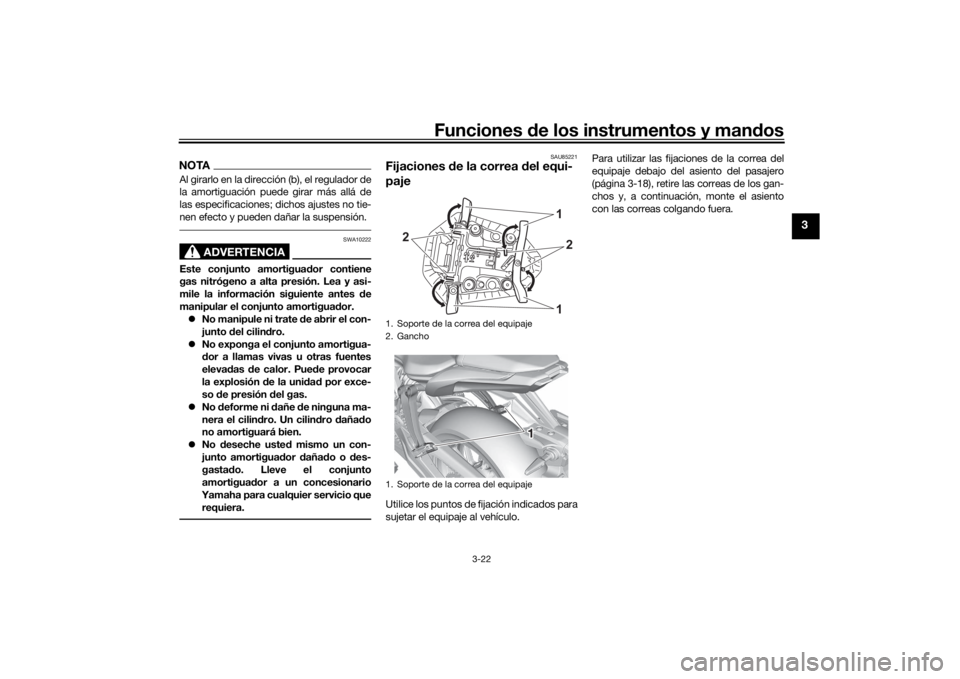

Fijaciones de la correa d el equi-

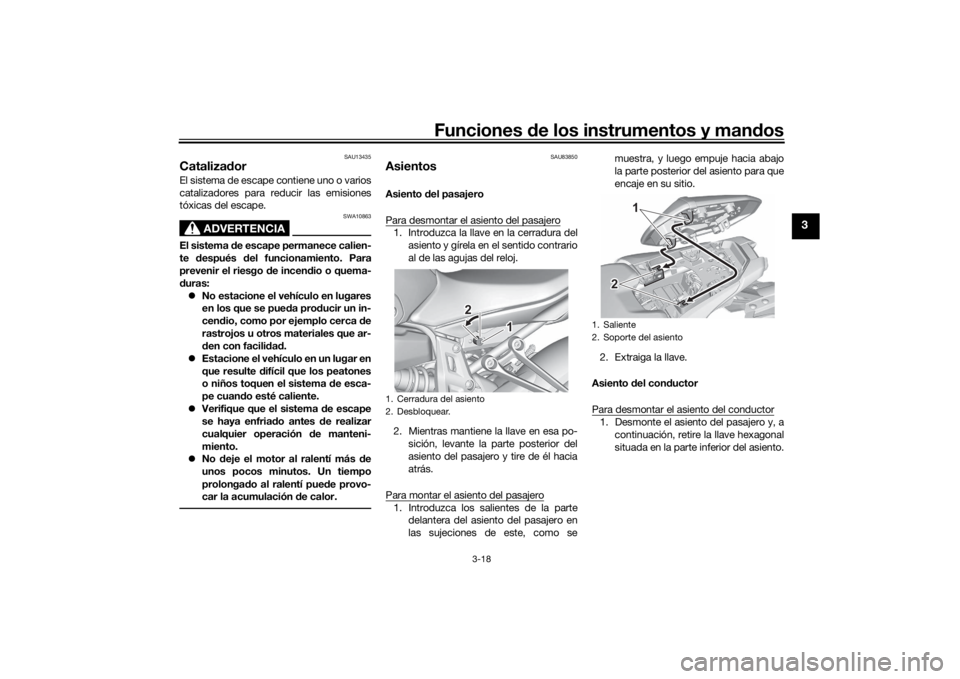

pajeUtilice los puntos de fijación indicados para
sujetar el equipaje al vehículo. Para utilizar las fijaciones de la correa del
equipaje debajo del asiento del pasajero
(página 3-18), retire las correas de los gan-
chos y, a continuación, monte el asiento
con las correas colgando fuera.1. Soporte de la correa del equipaje
2. Gancho
1. Soporte de la correa del equipaje
12
2
1
1 1 1
UBATS0S0.book Page 22 Monday, October 26, 2020 4:07 PM

Funciones de los instrumentos y man dos
3-23
3
SAU70641
Conector de corriente continuaEste vehículo está equipado con un conec-
tor auxiliar de corriente continua. Consulte
el concesionario Yamaha antes de instalar
un accesorio.
SAU15306
Caballete lateralEl caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito d e encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes d e
iniciar la marcha. Por tanto, compruebe regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
UBATS0S0.book Page 23 Monday, October 26, 2020 4:07 PM

Funciones de los instrumentos y man dos
3-24
3
SAU44895
Sistema de corte del circuito de
encen did oEste sistema impide que el motor arranque
con una marcha puesta, salvo que esté ac-
cionada la maneta de embrague y el caba-
llete lateral esté levantado. Asimismo, el
motor se parará si se baja el caballete late-
ral con una marcha puesta.
Compruebe periódicamente el sistema me-
diante el procedimiento siguiente.NOTA Esta comprobación resulta más fiable
si se realiza con el motor en caliente.
 Ver en las páginas 3-2 y 3-11 la infor-
mación relativa al funcionamiento del
interruptor.
UBATS0S0.book Page 24 Monday, October 26, 2020 4:07 PM

Funciones de los instrumentos y man dos
3-25
3

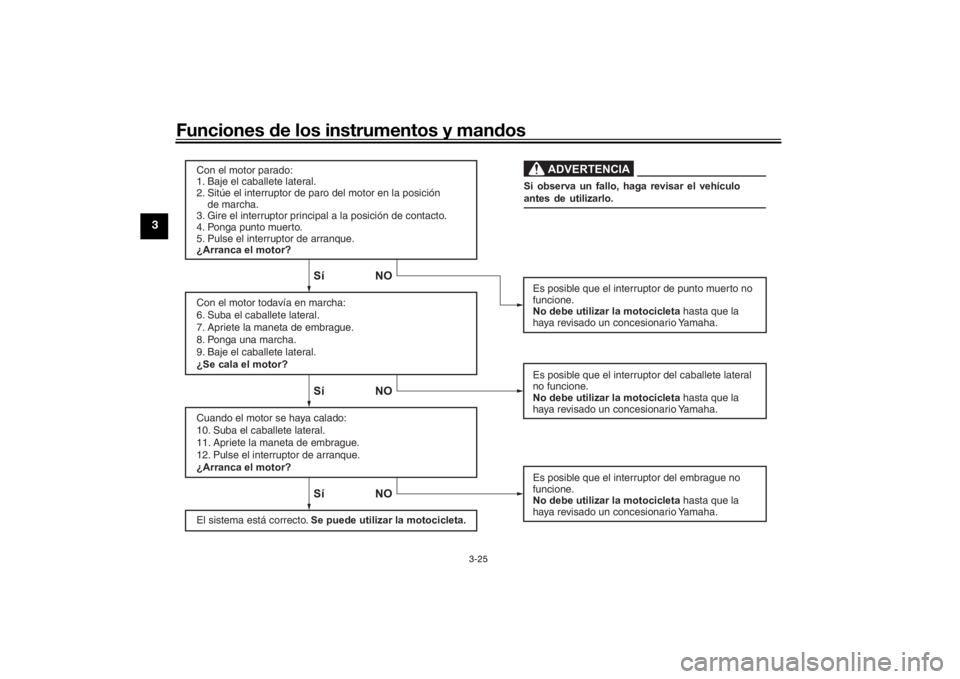

Sí NO Sí NO Sí NO
ADVERTENCIA
Con el motor parado:
1. Baje el caballete lateral.
2. Sitúe el interruptor de paro del motor en la posición yde marcha.
3. Gire el interruptor principal a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor de punto muerto no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Apriete la maneta de embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Es posible que el interruptor del caballete lateral
no funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Apriete la maneta de embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
Es posible que el interruptor del embrague no
funcione.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
El sistema está correcto. Se puede utilizar la motocicleta. Si observa un fallo, haga revisar el vehículo
antes de utilizarlo.
UBATS0S0.book Page 25 Monday, October 26, 2020 4:07 PM
